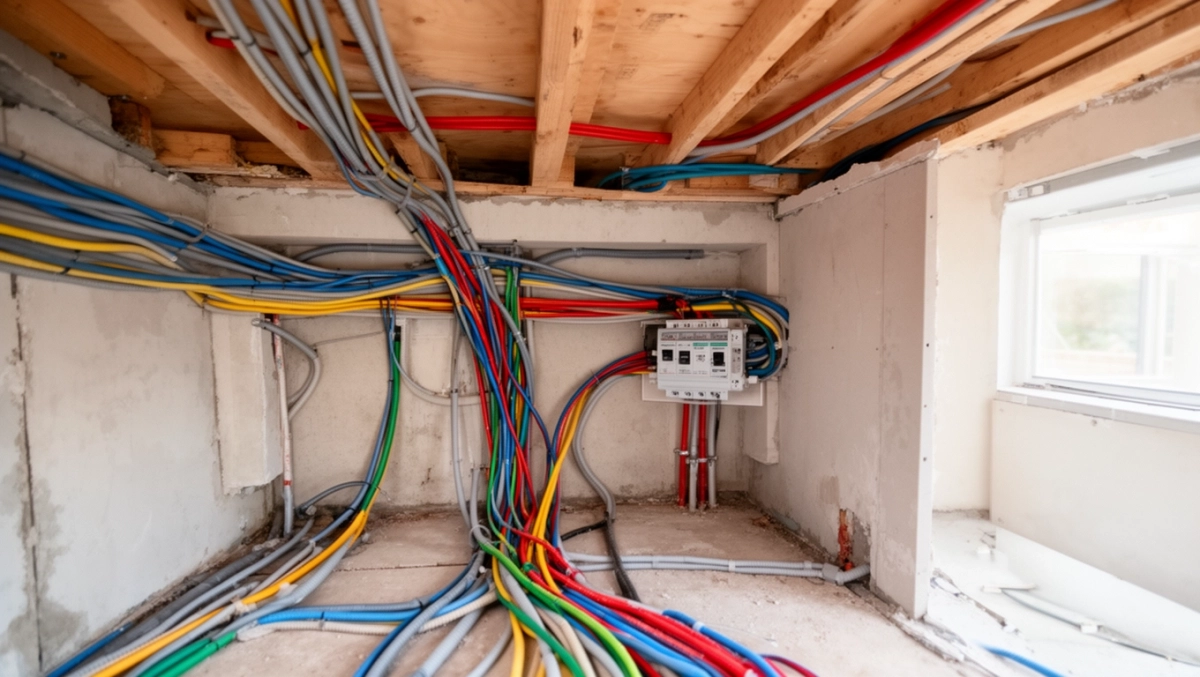

Jak rozprowadzić instalację elektryczną w domu?

Wyobraź sobie, że stoisz w nowym domu, z narzędziami w ręku, i chcesz, by prąd płynął bezpiecznie do każdego kąta – od grzejników w łazience po gniazdka w garażu. Rozprowadzanie instalacji elektrycznej wymaga precyzji, bo błędy mogą narazić bliskich na ryzyko. W tym przewodniku skupimy się na normach PN-IEC, które chronią przed porażeniem, na planowaniu obwodów pod konkretne odbiorniki jak grzejniki czy oświetlenie oraz na doborze przewodów i zabezpieczeń RCD, by podział na grupy – oświetleniowe, gniazdkowe i grzewcze – działał bezawaryjnie w domu, garażu czy ogrodzie.

• Normy PN-IEC dla instalacji elektrycznej w domu
• Planowanie punktów zasilających pod grzejniki
• Dobór przewodów do obwodów grzewczych
• Zabezpieczenia RCD w instalacjach elektrycznych
• Projekt mapy rozprowadzania kabli w domu
• Ekranowanie przewodów pod promienniki IR
• Integracja instalacji z inteligentnym domem
• Pytania i odpowiedzi: Jak rozprowadzić instalację elektryczną

Normy PN-IEC dla instalacji elektrycznej w domu

Polskie normy PN-IEC 60364 stanowią podstawę każdej instalacji elektrycznej, dyktując zasady podziału obwodów i zabezpieczeń. Wymagają one rozdzielenia oświetlenia, gniazdek i odbiorników mocy na osobne linie, co minimalizuje przeciążenia. W domu jednorodzinnym obwody oświetleniowe nie mogą przekraczać 10 A, a gniazdkowe dzielimy na grupy po 16 A. Normy podkreślają uziemienie wszystkich metalowych elementów i stosowanie przewodów o przekroju dostosowanym do obciążenia. Bezpieczeństwo zaczyna się od projektu zgodnego z tymi wytycznymi, unikając improwizacji.

W garażu czy ogrodzie normy PN-IEC nakazują dodatkowe zabezpieczenia przed wilgocią, jak obudowy IP44 dla gniazdek zewnętrznych. Instalacja musi przewidywać rozciągłość kabli, by spadek napięcia nie przekraczał 5 procent. Podział na grupy odbiorników – na przykład osobny obwód dla narzędzi elektrycznych w warsztacie – zapobiega awariom. Normy zabraniają łączenia obwodów o różnej mocy w jednej linii, co mogłoby spowodować przegrzanie. Zawsze sprawdzaj aktualne wydania norm, bo ewoluują wraz z technologiami.

Podział obwodów według PN-IEC

• Oświetlenie: max 10 A, przewód 1,5 mm², wyłącznik nadprądowy B10.
• Gniazdka ogólne: 16 A, 2,5 mm², B16.
• Grzewcze i kuchenne: 20–32 A, 4–6 mm², dedykowane linie.
• Zewnętrzne: RCD 30 mA, IP44+.

Normy PN-IEC 60364-4-41 szczegółowo opisują ochronę przed porażeniem, wymagając wyłączników różnicowoprądowych w obwodach wilgotnych. W ogrodzie instalacja pod oświetlenie LED czy pompę wymaga kabli ziemnych YDYp w rurkach ochronnych. Domowa instalacja musi być projektowana z zapasem na przyszłe rozbudowy, jak ładowarka do auta elektrycznego. Regularne pomiary po montażu potwierdzają zgodność, dając pewność użytkowania.

Planowanie punktów zasilających pod grzejniki

Planując punkty zasilające pod grzejniki, zacznij od inwentaryzacji pomieszczeń – łazienka potrzebuje grzejnika drabinkowego blisko prysznica, salon konwektorowego pod oknem. Każdy grzejnik elektryczny wymaga dedykowanego gniazda lub bezpośredniego podłączenia z puszki instalacyjnej. Podział na grupy oznacza osobny obwód dla urządzeń grzewczych o mocy powyżej 2 kW, by uniknąć spadku napięcia w innych liniach. W garażu grzejnik podłogowy lub naścienny zasila się z rozdzielni głównej, przewidując 3–6 mm² przewodu.

Grzejniki konwektorowe KGJZ montuj na wysokości 20–30 cm od podłogi, z gniazdem za urządzeniem dla dyskrecji. W kuchni punkty pod elektryczne piece grzewcze planuj blisko blatu, z zabezpieczeniem termicznym. Ogrodowe promienniki IR wymagają punktów zewnętrznych z wodoodpornymi puszkami. Zawsze uwzględnij odległości – zbyt długi kabel powoduje straty mocy. Empatia do przyszłych użytkowników każe myśleć o wygodzie dostępu do serwisu.

Przykładowe rozmieszczenie w domu

• Łazienka: drabinkowy 1–2 kW, puszka w ścianie, RCD.
• Salon: konwektor 2–3 kW, pod oknem, obwód dedykowany.
• Garaż: podłogowy maty, 4 mm², wyłącznik 20 A.

W sypialniach grzejniki wolnostojące podłączaj do gniazdek 16 A, ale z limitem mocy na obwód. Planowanie obejmuje symulację obciążenia – suma mocy grzejników nie może przekroczyć 80 procent mocy zabezpieczenia. W ogrodzie punkty pod lampy grzewcze lokuj centralnie, z kablem zakopanym na 60 cm głębokości.

Dobór przewodów do obwodów grzewczych

Dobór przewodów do obwodów grzewczych zależy od mocy odbiorników – dla grzejników 2 kW wystarczy 2,5 mm², ale maty podłogowe 3–5 kW wymagają 4–6 mm². Przekrój dobiera się wg tabel PN-IEC, uwzględniając długość linii i metodę instalacji – w tynku mniejszy spadek napięcia niż w rurce. Miedziane przewody YDYp są standardem w domach, odporne na korozję. Zawsze stosuj przewymiarowanie o 20 procent na przyszłe potrzeby.

W garażu do narzędzi i grzejników używaj 4 mm² dla linii 20 A, by wytrzymały rozruchowe prądy. Ogrodowe obwody ziemne to YKY 4x2,5 mm² w peszlu. Unikaj aluminium – gorsza przewodność i łączenia. Testuj ciągłość po pociągnięciu kabli.

Grzejniki drabinkowe o mocy 1,5 kW łącz z 2,5 mm², ale w obwodzie z innymi – nie. Promienniki IR potrzebują stabilnego 230 V, więc krótsze linie. W kuchni do płyt indukcyjnych 6 mm² minimum.

Zabezpieczenia RCD w instalacjach elektrycznych

Zabezpieczenia różnicowoprądowe RCD 30 mA są obowiązkowe w obwodach gniazdkowych, łazienkowych i zewnętrznych wg PN-IEC. Chronią przed porażeniem prądem upływowym, wyłączając zasilanie w milisekundach. W domu instaluj RCD na grupę obwodów – oświetlenie może bez, ale grzewcze z. Wybierz typ AC dla sinusoidalnych, A dla impulsowych jak LED.

W garażu RCD dla wszystkich gniazdek narzędziowych, w ogrodzie selektywne 100 mA nad 30 mA. Testuj przyciskiem co miesiąc. Integrują się z wyłącznikami nadprądowymi B lub C dla grzejników.

• RCD 30 mA: łazienka, kuchnia, ogród.
• Selektywne: rozdzielnia główna.
• Wyłączniki: B16 dla gniazdek, C20 dla grzewczych.

Instalacja bez RCD naraża na kary i ryzyko – w wilgotnych miejscach kluczowe. Dla inteligentnych systemów RCD z komunikacją.

Podział na grupy z osobnymi RCD ułatwia lokalizację usterek. W starszych domach modernizuj stopniowo.

Projekt mapy rozprowadzania kabli w domu

Projekt mapy zaczyna się od szkicu domu z podziałem na obwody – osobne dla oświetlenia, gniazdek, grzewczych i garażowych. Zaznacz rozdzielnię główną, trasy kabli w ścianach i suficie. Grupy odbiorników: max 10 punktów na obwód gniazdkowy. Uwzględnij ogród – kabel do altany osobno.

Używaj oprogramowania lub papieru – rysuj poziomy i pionowe trasy, unikając skrzyżowań z instalacjami wodną. Puszki instalacyjne co 1–2 m w ścianach. Dla grzejników dedykowane linie z puszek podtynkowych.

Kroki tworzenia mapy

• 1. Lista odbiorników i mocy.
• 2. Podział na 8–12 obwodów.
• 3. Trasy: sufit > ściany.
• 4. Symulacja obciążeń.

W garażu mapa obejmuje oświetlenie LED i gniazda 32 A. Ogród: punkty co 5 m. Przechowuj mapę dla elektryka.

Testuj po: rezystancja izolacji >1 MΩ. To podstawa samodzielnego projektu.

Ekranowanie przewodów pod promienniki IR

Promienniki IR generują pola elektromagnetyczne, więc ekranowanie przewodów minimalizuje zakłócenia w sąsiednich obwodach. Używaj kabli z oplotem lub skrętką ekranowaną do zasilania paneli IR w salonie czy ogrodzie. Ekran łączy się z uziemieniem PE, odprowadzając szumy. W domach z inteligentnym systemem to must-have.

W garażu do promienników sufitowych ekranowany YTDw, zakopany. Unika interferencji z radiem czy WiFi. Montaż: oplot na całej długości.

Dla mat grzewczych ekranowanie zapobiega nagrzewaniu się kabli. Testuj EMI po instalacji. W ogrodzie rurki metalowe jako ekran.

• Ekran: miedziany oplot 80% pokrycia.
• Połączenie: zacisk PE.
• Zastosowanie: IR >1 kW.

Integracja instalacji z inteligentnym domem

Integracja z inteligentnym domem oznacza dedykowane obwody dla modułów sterujących grzejnikami i oświetleniem. Przewody do centrali – skrętka CAT6 obok zasilających. Aplikacje zdalnie włączają drabinkowe czy maty, oszczędzając energię. Podział grup ułatwia – osobny obwód dla gatewaya.

W garażu integracja z czujnikami otwarcia bram steruje oświetleniem. Ogród: timery na appce dla IR. Wymaga stabilnego 230 V bez zakłóceń.

Sterowniki montuj w puszkach rozdzielczych blisko grup. Kompatybilność z Zigbee czy Z-Wave. Zabezpiecz hasłem.

Przyszłość: AI optymalizujące obciążenia obwodów. Zaczynaj od mapy z punktami smart.

Pytania i odpowiedzi: Jak rozprowadzić instalację elektryczną

• Jak zaplanować rozprowadzenie instalacji elektrycznej w domu?

  Rozpocznij od projektu zgodnego z normami PN-IEC 60364. Stwórz mapę domu z zaznaczonymi punktami zasilającymi dla urządzeń, w tym grzejników elektrycznych, gniazdek i oświetlenia. Podziel instalację na grupy odbiorników, np. osobne obwody dla kuchni, łazienki i ogrzewania, aby uniknąć przeciążeń.

• Jakie przewody wybrać do instalacji elektrycznej?

  Dobór przewodów zależy od mocy urządzeń: 1,5 mm² dla oświetlenia i gniazdek ogólnych, 2,5 mm² dla kuchni i łazienki, 4-6 mm² dla grzejników i urządzeń o wysokiej mocy. Zawsze stosuj przewody z uziemieniem (PE) i ekranowanie przy instalacjach podczerwieni.

• Jakie zabezpieczenia zastosować w instalacji elektrycznej?

  Obowiązkowe są zabezpieczenia różnicowoprądowe RCD 30 mA dla wszystkich obwodów oraz wyłączniki nadprądowe dopasowane do przekroju przewodów. Dodaj puszki rozdzielcze blisko grup odbiorników dla łatwego serwisu.

• Jak zapewnić bezpieczeństwo podczas rozprowadzania instalacji?

  Zapewnij prawidłowe uziemienie, testuj instalację po montażu (pomiar rezystancji izolacji i ciągłości PE). Integruj z systemami inteligentnego domu dla zdalnego sterowania. Zalecamy współpracę z profesjonalnym instalatorem specjalizującym się w systemach grzewczych.
