Planowanie i wykonanie instalacji elektrycznej w mieszkaniu to jedno z tych przedsięwzięć, gdzie błąd na etapie projektowania albo prowadzenia przewodów może skutkować poważnymi awariami, kosztownymi naprawami, a w skrajnych przypadkach nawet zagrożeniem dla zdrowia domowników. Wielu inwestorów staje przed dylematem, jak prawidłowo rozplanować całą infrastrukturę, dobrać odpowiednie przewody i zachować zgodność z obowiązującymi normami. Odpowiadanie na te pytania wymaga zrozumienia zarówno teorii, jak i praktyki branżowej.

• Planowanie instalacji elektrycznej od czego zacząć
• Jak właściwie dobrać przewody do mieszkania
• Technika układania przewodów równolegle do ścian i podłóg
• Zasady bezpieczeństwa i kontrola jakości podczas montażu
• Jak położyć instalację elektryczną w mieszkaniu Pytania i odpowiedzi

Planowanie instalacji elektrycznej od czego zacząć

Każda instalacja elektryczna zaczyna się od szczegółowego projektu, który uwzględnia rozmieszczenie punktów świetlnych, gniazd wtykowych, łączników oraz urządzeń o większym poborze mocy, takich jak kuchenka indukcyjna czy klimatyzator. W fazie koncepcyjnej należy precyzyjnie określić, gdzie będą znajdować się meble i sprzęty agd, ponieważ źle umieszczone gniazdo za szafą czy za lodówką to zmarnowana praca i dodatkowe koszty. Podczas wizji lokalnej warto nanieść na plan mieszkania konkretne odległości norma PN-IEC 60364 zaleca między innymi, aby wysokość montażu gniazd w pomieszczeniach suchych wynosiła około 30 cm nad poziomem podłogi, natomiast w łazience stosuje się odmienne wytyczne uwzględniające strefy ochronne.

Dobry projekt bazuje na analizie obciążalności prądowej poszczególnych obwodów. Przyjmuje się, że obwód oświetleniowy może zasilać maksymalnie 10 punktów świetlnych o łącznej mocy nieprzekraczającej 1,5 kW, podczas gdy obwód gniazdowy standardowo chroniony jest bezpiecznikiem 16 A, co pozwala na obciążenie rzędu 3,5 kW. Sporządzając dokumentację, należy uwzględnić również przewidywany rozwój instalacji dodanie nowego obwodu w przyszłości bez kucia ścian bywa kłopotliwe i kosztowne. W tym kontekście warto rozważyć prowadzenie rezerwowych rur instalacyjnych, które umożliwią późniejsze przeciągnięcie dodatkowych przewodów bez ingerencji w wykończone powierzchnie.

Projektowanie instalacji wymaga znajomości aktualnych norm i przepisów budowlanych. Norma PN-HD 60364 określa między innymi wymagania dotyczące przekroju przewodów w zależności od spodziewanego obciążenia oraz sposobu ich prowadzenia. Równolegle obowiązuje rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które precyzuje między innymi minimalną liczbę gniazd w poszczególnych pomieszczeniach. Ignorowanie tych regulacji skutkuje nie tylko problemami przy odbiorze technicznym, ale przede wszystkim obniża poziom bezpieczeństwa całego układu elektrycznego w mieszkaniu.

Jak właściwie dobrać przewody do mieszkania

Wybór odpowiedniego przewodu to decyzja, od której zależy trwałość całej instalacji oraz jej odporność na uszkodzenia mechaniczne i termiczne. W mieszkaniach stosuje się przede wszystkim przewody w izolacji polwinitowej (YDYp) lubpolietylenowej (YDY), które charakteryzują się odpornością na wilgoć i temperaturę do 70°C w warunkach ciągłej pracy. Przekrój żyły dobiera się na podstawie maksymalnego prądu obciążenia najczęściej spotyka się przewody 1,5 mm² przeznaczone do obwodów oświetleniowych oraz 2,5 mm² do gniazd wtykowych, natomiast obwody zasilające kuchenki elektryczne wymagają przekrojów rzędu 4-6 mm².

Przy doborze przewodów warto zwrócić uwagę na ich dopuszczalny spadek napięcia, który według norm nie powinien przekraczać 3% wartości znamionowej dla instalacji odbiorczej. Przy długich trasach prowadzenia przewodów, sięgających 30-40 metrów, spadek ten staje się istotnym czynnikiem i może wymagać zastosowania przewodów o większym przekroju niż wynikałoby to wyłącznie z obciążalności prądowej. Fizycznie mechanizm ten wynika z faktu, że przewód o zbyt małym przekroju zachowuje się jak opornik zamienia część energii elektrycznej na ciepło, powodując jednocześnie spadek napięcia na końcu linii.

Jakość wykonania przewodów ma bezpośredni wpływ na bezpieczeństwo użytkowania instalacji. Produkty certyfikowane posiadają oznaczenie VDE lub polski znak bezpieczeństwa B, co gwarantuje zgodność z wymaganiami norm. Na rynku spotyka się tańsze zamienniki o podejrzanie niskiej cenie, których żyły wykonane są z aluminium pokrytego miedzią lubcharakteryzują się niedostateczną grubością izolacji. Stosowanie takich materiałów zwiększa ryzyko przegrzewania się przewodów, co w konsekwencji może doprowadzić do pożaru.

Tabela parametrów przewodów stosowanych w instalacjach mieszkaniowych

Podczas zakupu przewodów należy sprawdzić ich elastyczność oraz stan izolacji. Przewód dobrej jakości po zgięciu wraca do pierwotnego kształtu bez widocznych pęknięć czy zagnieceń. Izolacja powinna być gładka, jednorodna, bez bąbelków powietrza czy przebarwień świadczących o degradacji materiału. Warto również zweryfikować oznakowanie na powłoce każdy metr przewodu powinien zawierać informację o producencie, przekroju, napięciu znamionowym oraz normie, według której został wykonany.

Technika układania przewodów równolegle do ścian i podłóg

Prawidłowe prowadzenie przewodów elektrycznych wymaga zachowania określonych odległości od krawędzi ścian, sufitów i podłóg. Zasada równoległego układania wobec płaszczyzn konstrukcyjnych ma kluczowe znaczenie dla łatwości późniejszej konserwacji oraz minimalizacji ryzyka uszkodzenia przewodów podczas wiercenia czy wbijania gwoździ. Przewody biegnące w odległości co najmniej 5 cm od krawędzi ściany lub sufitu są znacznie bezpieczniejsze, ponieważ przypadkowe nakłucie przez instrukcję do obrazu czy uchwyt telewizora jest wtedy mało prawdopodobne.

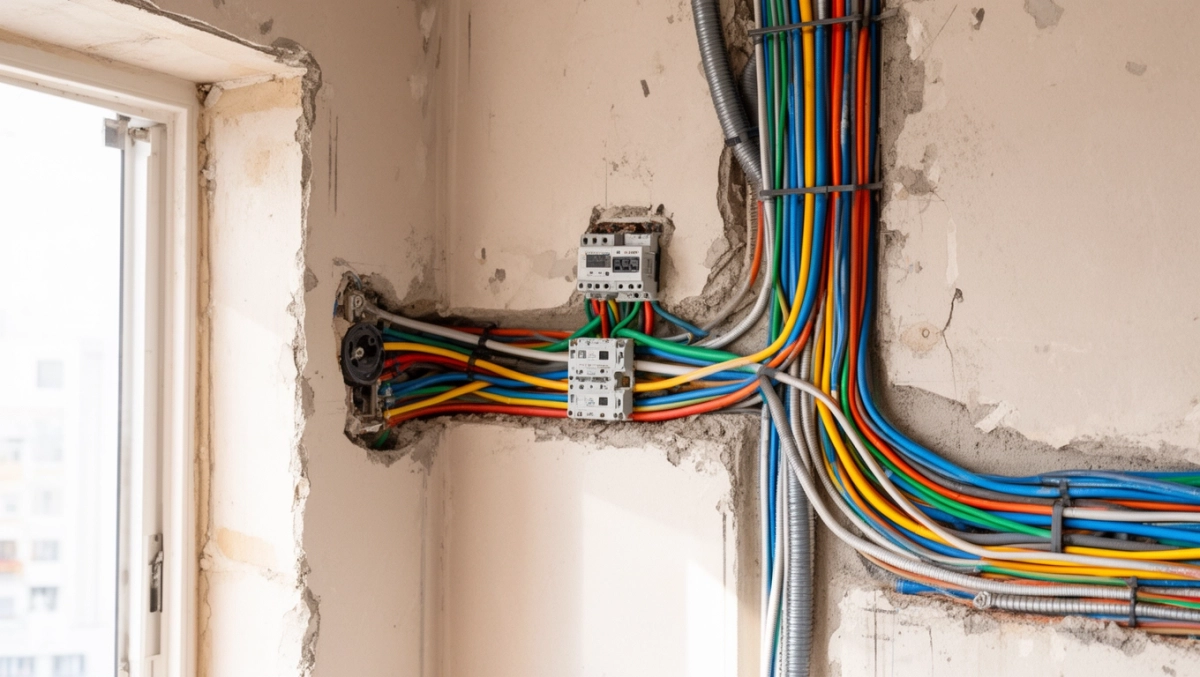

W praktyce rozróżnia się dwa podstawowe sposoby prowadzenia instalacji: podtynkowo oraz natynkowo. Instalacja podtynkowa wymaga wykonania bruzd w ścianach, co wiąże się z kuciem i pyłem, ale za to zapewnia estetyczny wygląd pomieszczeń po wykończeniu. Bruzdy powinny mieć głębokość minimum 2 cm, natomiast szerokość dobiera się tak, aby pomieścić wszystkie przewody z zapasem na ewentualną rozbudowę. Przy układaniu przewodów w bruzdach stosuje się specjalne uchwyty lubwprowadza się je do peszli ochronnych, co dodatkowo zabezpiecza izolację przed uszkodzeniami mechanicznymi.

Prowadzenie przewodów w podłodze wymaga szczególnej uwagi ze względu na ryzyko przeciążenia mechanicznego. Przewody układane w wylewce betonowej muszą być chronione rurami karbowanymi lub peszlami, które umożliwiają swobodne przemieszczanie się przewodu pod wpływem zmian temperatury. Beton charakteryzuje się wysoką wytrzymałością na ściskanie, sięgającą 25-35 MPa w typowych wylewkach mieszkaniowych, natomiast sam przewód nie jest przystosowany do przenoszenia takich obciążeń. Peszel pełni więc funkcję swego rodzaju amortyzatora, rozkładając nacisk na większą powierzchnię i chroniąc żyłę przewodzącą przed odkształceniem.

Przy przejściach przez przegrody budowlane, takie jak ściany między pomieszczeniami, stosuje się tuleje ochronne wykonane z tworzywa sztucznego lub metalu. Ich zadaniem jest zapobieganie bezpośredniemu kontaktowi przewodu z ostrymi krawędziami otworu, co mogłoby prowadzić do przetarcia izolacji w wyniku drgań budynku czy drobnych przemieszczeń konstrukcji. Tuleje wystają około 2-3 cm po obu stronach przegrody, co ułatwia późniejsze wykończenie powierzchni i stanowi zabezpieczenie na wypadek ewentualnego osiadania budynku.

Najczęstsze błędy przy układaniu przewodów podtynkowo

• Prowadzenie przewodów ukośnie zamiast równolegle do krawędzi ściany komplikuje późniejsze lokalizowanie przewodów
• Zbyt płytkie osadzenie przewodów w bruździe ryzyko uszkodzenia podczas wykańczania ścian
• Łączenie przewodów wewnątrz ściany bez puszek rozgałęźnych uniemożliwia serwisowanie instalacji
• Krzyżowanie się przewodów elektrycznych z innymi instalacjami bez zachowania odstępu minimum 10 cm

Zasady bezpieczeństwa i kontrola jakości podczas montażu

Bezpieczeństwo instalacji elektrycznej w mieszkaniu opiera się na trzech filarach: prawidłowym doborze zabezpieczeń, jakości wykonania połączeń oraz skuteczności ochrony przeciwporażeniowej. Każdy obwód musi być wyposażony w wyłącznik nadmiarowoprądowy dobrany do przekroju zastosowanego przewodu jego zadaniem jest przerwanie obwodu w przypadku przeciążenia lub zwarcia w czasie krótszym niż ułamek sekundy. Fizycznie mechanizm ten polega na nagrzewaniu się elementu bimetalicznego, który pod wpływem temperatury odkształca się i wyzwala mechanizm wyłączający.

Wyłączniki różnicowoprądowe, potocznie nazywane "różnicówkami", stanowią dodatkową warstwę ochrony przed porażeniem prądem elektrycznym. Reagują na różnicę prądów płynących w przewodzie fazowym i neutralnym gdy ta różnica przekroczy wartość znamionową, następuje natychmiastowe odłączenie obwodu. Wartość znamionowa prądu różnicowego dla gniazd wtykowych w mieszkaniu wynosi zazwyczaj 30 mA, co odpowiada progu, powyżej którego prąd może stanowić zagrożenie dla życia ludzkiego. Prąd o wartości 30 mA przy napięciu sieciowym 230 V generuje przez ciało człowieka impuls, który w normalnych warunkach powoduje mimowolną reakcję mięśniową, ale rzadko prowadzi do zatrzymania akcji serca.

Jakość wykonania połączeń elektrycznych ma bezpośredni wpływ na niezawodność całej instalacji. Najczęściej spotykanym błędem jest stosowanie taśm izolacyjnych zamiast odpowiednich złączek elektrycznych. Taśma izolacyjna z czasem traci przyczepność, wysycha i może się odklejać, co prowadzi do poluzowania połączenia i powstania łuku elektrycznego. Łuk elektryczny generuje temperaturę przekraczającą 3000°C, co w ciągu kilku sekund może doprowadzić do stopienia przewodu lub zapalenia materiałów otaczających.

Po zakończeniu montażu każda instalacja wymaga weryfikacji przez uprawnionego elektryka, który przeprowadza pomiary mające na celu potwierdzenie ciągłości przewodów ochronnych, wytrzymałości izolacji oraz skuteczności działania wyłączników. Pomiar rezystancji izolacji wykonuje się za pomocą megoomierza, który przyłoży napięcie probiercze i zmierzy prąd upływu wynik powyżej 1 MΩ świadczy o prawidłowym stanie izolacji. Protokół z przeprowadzonych pomiarów stanowi dokument wymagany przy odbiorze technicznym budynku oraz przy ewentualnym zgłoszeniu szkody ubezpieczeniowej.

Solidnie wykonana instalacja elektryczna to inwestycja, która zwraca się przez dziesięciolecia bezawaryjnej eksploatacji. Warto poświęcić czas na staranne zaplanowanie każdego obwodu, dobór sprawdzonych materiałów i precyzyjne wykonanie połączeń, ponieważ koszty ewentualnych poprawek wielokrotnie przewyższają wydatki poniesione na etapie początkowym. Bezpieczeństwo mieszkańców i trwałość infrastruktury elektrycznej zależą w równej mierze od jakości projektu, co od staranności jego realizacji.
