Instalacja elektryczna pod rolety zewnętrzne – jak ją zaplanować, żeby nie kuć ścian po tynkach

Ściany jeszcze gołe, tynki dopiero za kilka tygodni, a w głowie już kołacze pytanie, czy elektryk poprowadzi kable tak, żeby za rok nie kuć świeżego gładzi. Dokładnie w tym momencie rozstrzyga się, czy instalacja pod rolety zewnętrzne będzie działać bezawaryjnie przez następne dwadzieścia lat, czy stanie się drogą w poprawkach. Każdy przewód, który teraz zniknie pod tynkiem, to decyzja nieodwracalna, więc warto ją podjąć z pełną świadomością konsekwencji.

• Jaki przewód do rolety zewnętrznej i ile obwodów wydzielić w rozdzielni
• Sterowanie roletami zewnętrznych przewodowe, radiowe czy smart home
• 7 błędów przy instalacji pod rolety, które kosztują modernizację po tynkowaniu
• Checklista odbioru instalacji pod rolety zewnętrzne przed położeniem tynków

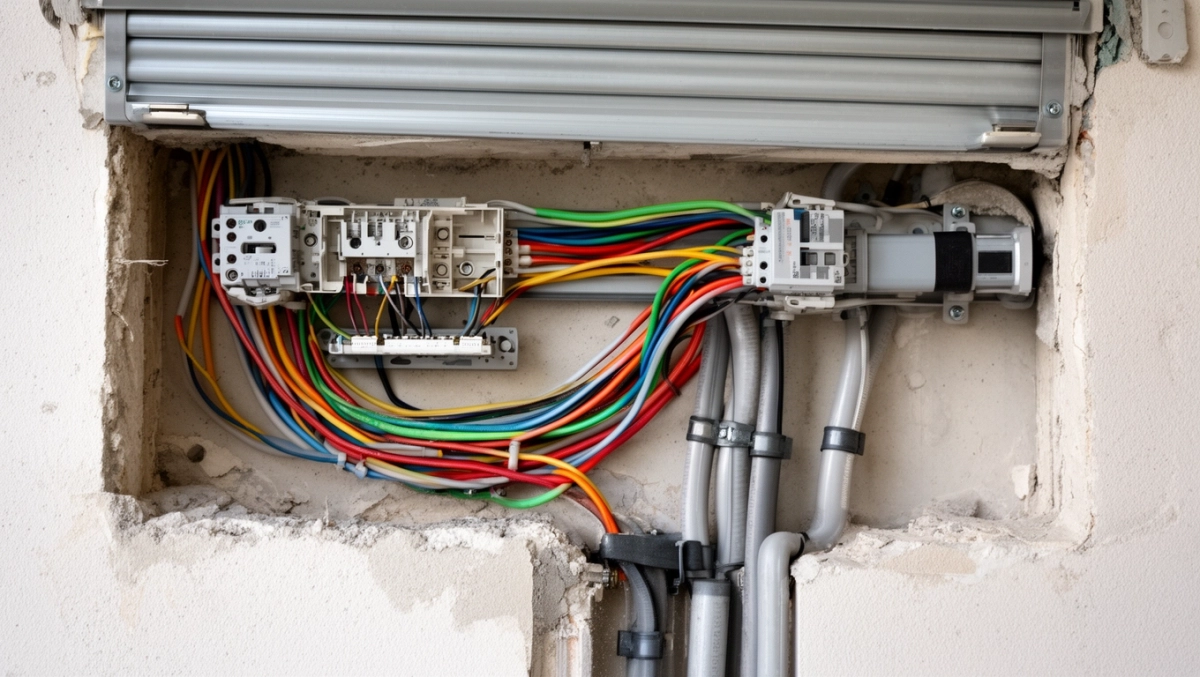

Jaki przewód do rolety zewnętrznej i ile obwodów wydzielić w rozdzielni

Silnik rurowy rolety zewnętrznej pobiera zwykle od 120 do 350 W, w zależności od średnicy wałka i powierzchni pancerza. Przy takiej mocy wystarczy przewód miedziany o przekroju 1,5 mm², pod warunkiem że długość pojedynczej linii nie przekroczy około 50 m. Bezpieczna granica oporu dla takiego odcinka wynika z prawa Ohma: spadek napięcia powinien mieścić się poniżej 3%, inaczej silnik traci moment rozruchowy i grzeje się pod obciążeniem.

W praktyce najczęściej sprawdza się kabel H05VV-F (OWY) 3-żyłowy dla sterowania lokalnego lub 5-żyłowy, gdy planujemy grupowe i centralne. Linka, nie drut, bo wibracje od silnika i praca w kasecie rolety wymagają elastyczności, której sztywny przewód nie zapewni. Drut w takiej instalacji pracuje jak sprężyna, która po tysiącu cykli zaczyna pękać w najmniej spodziewanym miejscu, zwykle pod zaciskiem silnika.

W rozdzielni warto wydzielić osobne pole „rolety" z własnym wyłącznikiem różnicowoprądowym 30 mA oraz sekcją wyłączników nadprądowych B10. Jedna faza dla całej grupy upraszcza późniejsze sterowanie grupowe, a separatory RCS3S przydają się tam, gdzie konieczne staje się rozdzielenie zasilania silnika od obwodu sterującego. Taki porządek w rozdzielni procentuje przy pierwszej awarii, kiedy zamiast szukać przyczyny w całym domu, od razu wiadomo, który obwód odpowiada za konkretne okno.

Puszki podtynkowe dla każdej rolety osobno, średnica Ø60 mm, głębokość minimum 60 mm, a przy sterowaniu 5-żyłowym lepiej 84 mm. Lokalizacja przy oknie, ale nie bezpośrednio nad krawędzią ościeżnicy, tylko 15-20 cm od narożnika, żeby przewód mógł swobodnie wejść do kasety rolety. Wysokość montażu puszki zwykle 220-240 cm od podłogi, tak by po zamontowaniu rolety dostęp do niej pozostał wygodny, a jednocześnie nie kolidowała z przyszłym parapetem.

Sterowanie roletami zewnętrznych przewodowe, radiowe czy smart home

Wybór sposobu sterowania to decyzja, którą podejmuje się raz, na etapie projektu, a żyje się z nią przez kolejne lata domu. Sterowanie lokalne z pojedynczego przycisku przy oknie działa niezawodnie, lecz wymaga podejścia do każdego okna osobno. Grupowe, z użyciem separatorów RCS3, pozwala jednym przyciskiem zamknąć wszystkie rolety na parterze, co wieczorem oszczędza kilkanaście kroków i sporo czasu.

Sterowanie radiowe eliminuje konieczność prowadzenia kabli sygnałowych, bo każdy napęd ma wbudowany odbiornik 433 MHz lub 868 MHz. Pilot, nadajnik ścienny, a nawet brama WiFi pozwalają obsługiwać rolety z kanapy. Minus pojawia się przy zakłóceniach i wymianie baterii w pilotach, choć nowoczesne systemy potrafią pracować na jednym komplecie kilka lat.

Smart home oparty na Z-Wave, KNX lub Matter to już inna liga, bo rolety stają się elementem scenariuszy: zamykają się, gdy czujnik nasłonecznienia zmierzy ponad 30 klx, chowają się przy wietrze powyżej 50 km/h, reagują na obecność domowników. Koszt początkowy wyższy o 40-60% w porównaniu ze sterowaniem przewodowym, ale funkcjonalność rośnie skokowo. Warto przy tym zostawić w każdej puszce dodatkową żyłę, nawet jeśli dziś z niej nie korzystamy.

7 błędów przy instalacji pod rolety, które kosztują modernizację po tynkowaniu

Brak przewodu neutralnego w puszce to klasyk pierwszego remontu. Silnik roletowy wymaga fazy i neutralnego, a wielu elektryków prowadzi tylko dwa przewody, bo myśli o żaluzji, nie o napędzie. Po tynkowaniu jedynym ratunkiem pozostaje kucie, a tego nikt nie chce tłumaczyć wykonawcy.

Za mała liczba żył w kablu ogranicza przyszłe opcje. Trzy żyły wystarczą dziś, lecz jutro, gdy pojawi się pomysł sterowania grupowego albo czujnika wiatru, okaże się, że brakuje żyły sygnałowej. Kabel pięciożyłowy kosztuje niewiele więcej, a daje swobodę rozbudowy bez niszczenia ścian.

Pomijanie puszki podtynkowej przy oknie zmusza do łączenia przewodów w kostce pod tynkiem, co utrudnia diagnostykę i łamie wymogi normy PN-HD 60364 dotyczące dostępności połączeń. Każda roleta powinna mieć własną puszkę, najlepiej oznaczoną markerem odpornym na wilgoć.

Brak zapasu przewodu w puszce kończy się tym, że podczas podłączania silnika okazuje się, iż kabel jest za krótki o pięć centymetrów. Zapas 15-20 cm w każdej puszce to standard, który ratuje nerwy i eliminuje konieczność przedłużania.

Prowadzenie kabli po łuku bez peszel lub bez mocowania to wizja przyszłego zwarcia. Kabel w peszlu i przymocowany do ściany co 30 cm nie zmieni położenia pod wpływem wibracji, a peszel dodatkowo chroni przed uszkodzeniami mechanicznymi przy późniejszych pracach wykończeniowych.

Mieszanie obwodów oświetleniowych z roletowymi w jednej grupie to proszenie się o kłopoty, bo awaria jednego obwodu kładzie całą sekcję. Wydzielona grupa w rozdzielni pozwala też łatwiej zmierzyć pobór prądu i szybciej zlokalizować usterkę.

Pominięcie wyłącznika różnicowoprądowego dla grupy rolet zewnętrznych wydaje się oszczędnością, lecz silnik pracujący na zewnątrz, narażony na wilgoć, wymaga ochrony różnicowej 30 mA. Bez niej porażenie przy uszkodzonej izolacji może skończyć się tragicznie, szczególnie w łazience lub kuchni, gdzie roleta graniczy z mokrą strefą.

Checklista odbioru instalacji pod rolety zewnętrzne przed położeniem tynków

• Czy każda roleta ma osobną puszkę podtynkową Ø60 mm o właściwej głębokości?
• Czy kable są prowadzone w peszelach i mocowane do ściany uchwytami co 30 cm?
• Czy w każdej puszce jest zapas przewodu minimum 15 cm?
• Czy przewód neutralny (N) dochodzi do każdej puszki?
• Czy kable posiadają odpowiednią liczbę żył (minimum 3 dla lokalnego, 5 dla centralnego)?
• Czy w rozdzielni wydzielono osobne pole „rolety" z zabezpieczeniem B10 i różnicowoprądem 30 mA?
• Czy lokalizacja puszek pozwala na późniejszy montaż rolet bez kolizji z parapetem?
• Czy przewody oznaczone są w rozdzielni oraz w puszkach (etykieta lub kolor)?
• Czy sprawdzono ciągłość żył ochronnych i sygnalizacyjnych miernikiem?
• Czy zmierzono rezystancję izolacji (minimum 0,5 MΩ dla 230 V)?
• Czy w każdej puszce przewidziano miejsce na przyszły odbiornik radiowy lub moduł smart home?
• Czy kable prowadzone są z dala od instalacji wodnej i grzewczej (minimum 15 cm)?
• Czy ułożono przewód magistrali 5-żyłowej pomiędzy rozdzielnią a kluczowymi strefami?
• Czy dokumentacja fotograficzna z trasą kabli została zapisana?
• Czy elektryk wystawił protokół pomiarów zgodny z PN-HD 60364?

Dokumentację fotograficzną warto zrobić z miarką w kadrze, żeby za kilka miesięcy dokładnie wiedzieć, gdzie biegnie przewód, gdy przyjdzie czas na montaż mebli lub instalacji klimatyzacji.

Instalacja pod rolety zewnętrzne to temat, w którym diabeł tkwi w detalach niewidocznych po tynkowaniu, więc każda decyzja podjęta na etapie projektu procentuje przez następne dwie dekady. Poświęć elektrykowi dodatkową godzinę na wspólne przejście po ścianach z ołówkiem, nanieś trasy kabli na rzut, sprawdź przekroje i zabezpieczenia, a zyskasz spokój, którego nie da się dokupić po fakcie. Jeśli planujesz dom, w którym za pięć lat pojawi się automatyka, czujniki pogodowe lub wideofon, zostaw w każdej puszce jedną żyłę więcej, bo ten jeden dodatkowy milimetr miedzi dziś jest tańszy niż kucie ściany jutro.
