Jak działa siłownik termoelektryczny i dlaczego jest sercem nowoczesnego ogrzewania podłogowego

Masz przed sobą rozdzielacz ogrzewania podłogowego, cztery pętle grzewcze i pytanie, co właściwie robi ten mały element po prawej stronie, który wygląda jak biała pastylka z kablami. To siłownik termoelektryczny i od jego precyzji zależy, czy łazienka rano nagrzeje się do 24°C, a sypialnia nie przekroczy 21°C. Mechanizm jest zaskakująco prosty, a jednocześnie tak sprytny, że działa bezawaryjnie przez dekady.

• Budowa i zasada działania krok po kroku
• Siłownik termoelektryczny a podłogówka w praktyce
• Najczęstsze błędy przy montażu siłownika termoelektrycznego
• Jak dobrać siłownik do konkretnej instalacji
• Krótkie podsumowanie bez streszczenia

Budowa i zasada działania krok po kroku

Siłownik termoelektryczny składa się z trzech współpracujących ze sobą modułów: elementu grzejnego, tłoka oraz sprężyny powrotnej. Całość zamknięta jest w obudowie z tworzywa o średnicy około 40 mm i wysokości 55-65 mm, montowanej bezpośrednio na zaworze rozdzielacza. Zasilanie standardowo odbywa się napięciem 230 V AC lub 24 V DC, w zależności od projektu instalacji.

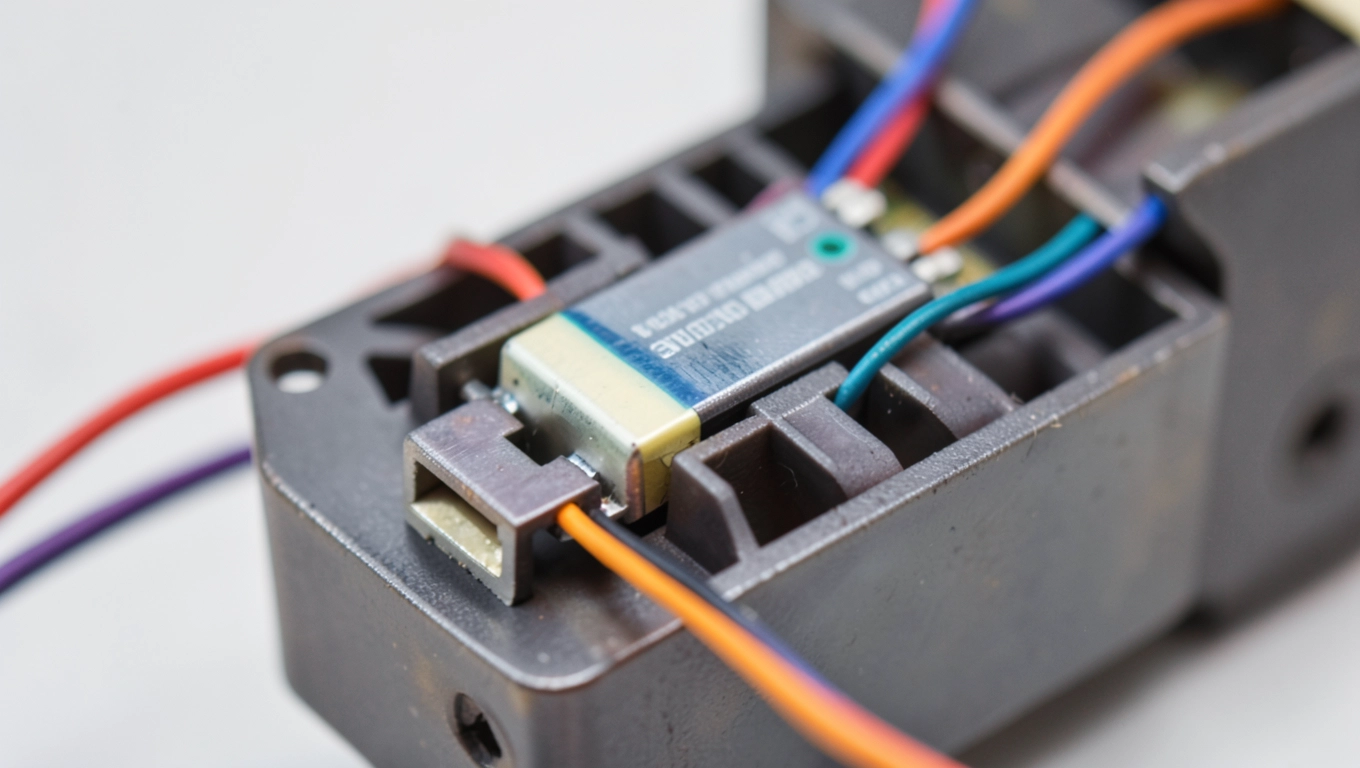

Sercem urządzenia jest element Peltiera, czyli płytka półprzewodnikowa wykonana z tellurku bizmutu. Po podaniu napięcia jedna strona płytki zaczyna się gwałtownie nagrzewać, a druga równie szybko schładzać. Różnica temperatur sięga w ciągu 2-3 minut nawet 60-80°C, co powoduje odkształcenie specjalnego trzpienia wykonanego z materiału o wysokim współczynniku rozszerzalności cieplnej. Gdy trzpień się wydłuża, naciska na grzybek zaworu i zamyka przepływ czynnika.

Wyłączenie napięcia uruchamia sprężynę powrotną, która w ciągu kilku minut ściąga trzpień z powrotem i otwiera zawór. Ten cykl zamknij-otwórz powtarza się wielokrotnie w ciągu doby, a sterowanie nim przejmuje termostat lub listwa sterująca podłączona do czujników temperatury. To właśnie ta powtarzalność sprawia, że element Peltiera zużywa się wolniej niż silnik elektryczny, bo nie ma tutaj ruchomych części mechanicznych poza samym trzpieniem.

Jak wygląda sterowanie w praktyce

Termostat pokojowy lub czujnik temperatury podłogowej wysyła sygnał do listwy sterującej. Listwa interpretuje tę informację i podaje napięcie na konkretny siłownik termoelektryczny, jeśli temperatura w danym pomieszczeniu spadła poniżej zadanej wartości. Po osiągnięciu zadanej temperatury napięcie zostaje odcięte, zawór otwiera się, a pompa obiegowa nadal tłoczy wodę przez pozostałe pętle. W ten sposób każda strefa działa niezależnie, a temperatura w salonie nie wpływa na komfort w sypialni.

Norma PN-EN 215 określa dopuszczalne czasy reakcji oraz siłę nacisku trzpienia, typowo 100 N dla zaworów o średnicy nominalnej DN15. Producenci deklarują żywotność rzędu 50 000 cykli, co przy standardowym użytkowaniu domowym przekłada się na 15-20 lat bezobsługowej pracy. Warto zwrócić uwagę na ten parametr, bo najtańsze siłowniki bez certyfikatu potrafią zużyć się już po dwóch sezonach grzewczych.

Siłownik termoelektryczny a podłogówka w praktyce

Ogrzewanie podłogowe różni się od grzejnikowego jedną kluczową cechą: bezwładnością cieplną. Betonowa wylewka o grubości 6 cm nagrzewa się od temperatury 28°C do temperatury pokojowej przez kilka godzin, dlatego klasyczne sterowanie binarne typu włącz-wyłącz nie wystarcza. Tutaj właśnie siłownik termoelektryczny pokazuje swoją największą zaletę: pracuje w trybie proporcjonalnym lub czasowo-proporcjonalnym, co oznacza, że regulator taktuje go krótszymi i dłuższymi impulsami w zależności od odchyłki temperatury.

Strefy, czujniki i harmonogramy

Typowa instalacja w domu 120 m² składa się z 6-10 pętli grzewczych, a każda z nich wymaga osobnego siłownika. Termostat pokojowy mierzy temperaturę powietrza, natomiast czujnik podłogowy umieszczony w jastrychu między rurkami kontroluje temperaturę samej posadzki. Listwa sterująca przyjmuje oba sygnały i na tej podstawie decyduje, czy podawać napięcie. System pozwala zaprogramować osobne krzywe grzewcze dla każdego dnia tygodnia, a w trybie urlopowym utrzymuje temperaturę 15°C, by nie dopuścić do zamarzania instalacji.

Sprawdzony scenariusz w nowoczesnym domu wygląda tak: od 6:00 do 8:00 sterownik podnosi temperaturę do 23°C w łazienkach i kuchni, od 8:00 do 16:00 utrzymuje 19°C w strefie dziennej, a od 16:00 do 22:30 podnosi do 22°C we wszystkich pomieszczeniach. Realne zużycie energii spada w takim układzie o 20-30% w porównaniu ze stałą temperaturą bez harmonogramu. Dzieje się tak, bo nie ogrzewasz pustych pokojów, a jednocześnie podłoga oddaje ciepło jeszcze długo po wyłączeniu siłownika.

Kiedy siłownik termoelektryczny nie wystarczy

W instalacjach z kotłem na pellet lub węgiel, gdzie czas reakcji zaworu wynosi 2-3 minuty, a czas reakcji kotła to 30-60 minut, lepszym wyborem okaże się siłownik elektrotermiczny o dłuższym skoku trzpienia z wbudowanym czujnikiem położenia. Termoelektryczny sprawdza się tam, gdzie źródło ciepła reaguje szybko (kocioł gazowy, pompa ciepła), a system wymaga częstych, krótkich impulsów sterujących. Przy źródłach o dużej bezwładności siłownik zamknie zawór, zanim kocioł zdąży ostygnąć, i pojawi się efekt przegrzewania.

Kolejne ograniczenie dotyczy instalacji dwururowych z wysokim ciśnieniem czynnika (powyżej 6 bar), gdzie standardowy siłownik termoelektryczny o nominalnym nacisku 100 N może nie domykać zaworu. W takim przypadku warto zastosować zawory o zwiększonym przekroju lub wkładki ze stali nierdzewnej. Specyfikacja techniczna powinna zawsze zawierać informację o maksymalnym ciśnieniu różnicowym, zwykle oznaczaną jako Δp_max.

Najczęstsze błędy przy montażu siłownika termoelektrycznego

Najczęstszy błąd to montaż siłownika na zaworze bez wcześniejszego sprawdzenia kompatybilności. Producenci rozdzielaczy stosują różne typy przyłączy: M28×1,5, M30×1,5 lub szybkozłącza typu click. Siłownik termoelektryczny kupiony do systemu, w którym przyłącze się nie zgadza, nie uszczelni prawidłowo i będzie przeciekał. Rozwiązanie to adapter dedykowany dla konkretnej serii, nie uniwersalna przejściówka z marketu budowlanego.

Lista kontrolna przed uruchomieniem

• Sprawdź napięcie zasilania na listwie sterującej (230 V AC vs 24 V DC).
• Upewnij się, że zawór rozdzielacza otwiera się i zamyka ręcznie przed założeniem siłownika.
• Skręć trzpień siłownika z zaworem momentem nieprzekraczającym 5 Nm.
• Przetestuj każdą strefę osobno w trybie ręcznym, zanim włączysz automatykę.
• Sprawdź, czy sprężyna powrotna cofa trzpień po odłączeniu napięcia.

Kolejny błąd to instalacja siłownika w strefie bez zaworu odcinającego. Awaria jednego elementu nie powinna blokować pracy całej instalacji, a zawór odcinający pozwala wymienić siłownik bez spuszczania czynnika z całego rozdzielacza. W praktyce instalacyjnej stosuje się rozdzielacze z wbudowanymi zaworami odcinającymi na zasilaniu i powrocie, co skraca czas serwisu z 4 godzin do 30 minut.

Błędy programowania, których nie widać od razu

Wielu użytkowników ustawia temperaturę zadaną na termostacie o 2-3 stopnie wyższą niż faktycznie chce, licząc, że system „szybciej nagrzeje pomieszczenie". W rzeczywistości pomieszczenie po osiągnięciu zadanej temperatury zacznie się przegrzewać, bo zanim czujnik zareaguje, podłowa wyleje jeszcze kilkaset watów zgromadzonego ciepła. Prawidłowe podejście to ustawienie wartości docelowej i odczekanie 24 godzin na ustabilizowanie warunków.

Drugie typowe potknięcie to brak funkcji ochrony pompy przed zastojem. Pompa obiegowa, która nie pracuje przez całe lato, potrafi zablokować się na skutek korozji wirnika. Listwa sterująca wysokiej klasy uruchamia pompę i siłowniki na 30 sekund co tydzień nawet poza sezonem grzewczym. Tańsze sterowniki tej funkcji nie mają, a naprawa pompy to koszt 500-1500 zł. Warto więc przed zakupem sprawdzić specyfikację pod kątem obecności funkcji antybloking.

Kiedy siłownik sygnalizuje problem

Jeśli pomieszczenie nie nagrzewa się mimo sygnalizacji sterownika, przyczyną bywa zablokowany trzpień w pozycji zamkniętej. Dzieje się tak, gdy przez kilka miesięcy napięcie nie zostało odłączone i sprężyna powrotna straciła napięcie wstępne. Rozwiązanie to odłączenie zasilania na 5 minut, ręczne pełne cofnięcie trzpienia i ponowny montaż. Procedura przywraca pamięć sprężyny i przywraca pełny zakres ruchu.

Gdy siłownik grzeje się przez cały czas, ale zawór pozostaje otwarty, najprawdopodobniej woda w instalacji zostawiła osad na grzybku zaworu. Zawory w instalacjach podłogowych powinny być czyszczone co 2-3 lata przez fachowca z uprawnieniami SEP. Samodzielne rozbieranie rozdzielacza bez doświadczenia grozi uszkodzeniem uszczelek i kosztownym wyciekiem. Regularny serwis przedłuża życie siłownika i samego zaworu o kilka lat.

Jak dobrać siłownik do konkretnej instalacji

Dobór zaczyna się od sprawdzenia trzech parametrów: napięcia zasilania, typu przyłącza oraz siły nacisku. Napięcie musi odpowiadać wyjściu listwy sterującej, a przyłącze musi pasować do rozdzielacza. Siła nacisku w typowych instalacjach domowych wynosi 100 N, ale w instalacjach z dużymi rozdzielaczami przemysłowymi potrzeba 150 lub 180 N.

Dla domu jednorodzinnego z ogrzewaniem podłogowym o powierzchni do 150 m² optymalnym wyborem będzie siłownik termoelektryczny 230 V o nacisku 100 N z przyłączem M30×1,5 lub adapterem dedykowanym do konkretnego producenta rozdzielacza. Ceny takich urządzeń wahają się od 80 zł do 180 zł za sztukę, a różnica wynika głównie z jakości elementu Peltiera i materiału obudowy. Modele z metalową obudową lepiej odprowadzają ciepło i mają dłuższą żywotność, ale kosztują więcej.

Porównanie parametrów w różnych klasach siłowników

Klasa ekonomiczna sprawdza się w mieszkaniach o małej liczbie stref i niewielkim rozdzielaczu, gdzie cykl otwarcia i zamknięcia nie powtarza się częściej niż 5-8 razy dziennie. Klasa średnia to uniwersalny wybór do domów 100-180 m² z 6-10 pętlami, gdzie praca siłownika odbywa się kilkanaście razy dziennie. Klasa premium znajduje zastosowanie w budynkach pasywnych, hotelach i biurach, gdzie precyzja regulacji i bezawaryjność przez 20 lat uzasadniają wyższą cenę.

Znaczenie certyfikatów i norm

Norma PN-EN 215 reguluje wymagania dotyczące głowic termostatycznych i siłowników stosowanych w instalacjach wodnych grzewczych. Certyfikat zgodności z tą normą daje pewność, że urządzenie przeszło testy ciśnieniowe, temperaturowe i wytrzymałościowe. Brak takiego certyfikatu to sygnał ostrzegawczy, szczególnie gdy cena urządzenia odbiega znacząco od średniej rynkowej o więcej niż 30%.

Przy wyborze warto też zwrócić uwagę na klasę szczelności obudowy, oznaczoną jako IP. Siłowniki montowane w rozdzielaczach podtynkowych lub w piwnicy powinny mieć co najmniej IP44, natomiast modele montowane w szafce rozdzielaczowej w korytarzu mogą mieć IP20. Różnica w cenie jest niewielka, ale wpływa bezpośrednio na odporność na wilgoć i zakurzenie.

Montaż, uprawnienia i kto może to zrobić

Podłączenie elektryczne siłownika do listwy sterującej wymaga uprawnień SEP do 1 kV, ponieważ pracujemy przy napięciu 230 V. Samo nakręcenie siłownika na zawór rozdzielacza nie wymaga uprawnień, ale cała instalacja, która tego dotyczy, podlega odbiorowi przez osobę z uprawnieniami. W praktyce oznacza to, że inwestor może przykręcić siłownik samodzielnie, ale za schemat elektryczny i poprawność połączeń odpowiada instalator z odpowiednimi kwalifikacjami.

Procedura uruchomienia w trzech krokach wygląda następująco: najpierw napełnij instalację czynnikiem i odpowietrz rozdzielacz. Potem ustaw zawory w pozycji ręcznej otwartej i przetestuj każdy obwód oddzielnie. Na końcu przełącz listwę w tryb automatyczny i obserwuj pracę siłowników przez 48 godzin, sprawdzając temperaturę w każdym pomieszczeniu. Jeśli wszystko działa poprawnie, masz pewność, że system został poprawnie skalibrowany.

Konserwacja i co ile lat

Siłownik termoelektryczny nie wymaga konserwacji w klasycznym rozumieniu, bo nie ma ruchomych części wymagających smarowania. Jedynym zabiegiem jest okresowe sprawdzenie szczelności połączenia z zaworem oraz test pracy sprężyny powrotnej. Raz w roku, najlepiej przed sezonem grzewczym, warto odłączyć napięcie na 10 minut i obserwować, czy wszystkie siłowniki cofają się płynnie. Jeśli któryś z nich nie powróci do pozycji wyjściowej, czas go wymienić.

Wymiana siłownika to czynność, którą można przeprowadzić samodzielnie pod warunkiem zamknięcia zaworów odcinających na rozdzielaczu. Nowy egzemplarz powinien pochodzić od tego samego producenta co reszta instalacji, bo gwarantuje to pełną kompatybilność mechaniczną i elektryczną. Mieszanie siłowników różnych marek na jednym rozdzielaczu nie jest błędem samym w sobie, ale wymaga wcześniejszego sprawdzenia kompatybilności przyłączy i protokołów komunikacji.

Krótkie podsumowanie bez streszczenia

Siłownik termoelektryczny to element, który łączy fizykę półprzewodników z codziennym komfortem cieplnym. Gdy go rozumiesz, łatwiej dobierasz urządzenie, łatwiej diagnozujesz problemy i łatwiej rozmawiasz z instalatorem na tym samym poziomie. Realne oszczędności zaczynają się od precyzyjnego sterowania, a kończą na uniknięciu kosztownych awarii po kilku latach użytkowania.

Zanim kupisz siłownik, zmierz średnicę przyłącza na rozdzielaczu, sprawdź napięcie na listwie sterującej i zweryfikuj kompatybilność w karcie technicznej producenta. Te trzy informacje eliminują 90% pomyłek zakupowych.

Jeśli planujesz modernizację istniejącej instalacji lub budujesz nowy rozdzielacz, skonsultuj dobór siłowników ze specjalistą, który uwzględni ciśnienie czynnika, liczbę pętli i charakter pracy źródła ciepła. To jedno spotkanie potrafi zaoszczędzić kilkaset złotych na starcie i kilka tysięcy w ciągu kolejnych lat eksploatacji.

Źródła i normy: PN-EN 215 (głowice termostatyczne i siłowniki do instalacji wodnych grzewczych), PN-EN 1264 (ogrzewanie podłogowe wodne), dyrektywa ErP 2009/125/WE (wymagania ekoprojektu dla urządzeń grzewczych), dokumentacja techniczna producentów elementów Peltiera, karty katalogowe producentów rozdzielaczy ogrzewania podłogowego.
