Kable w korytkach elektrycznych – jak ułożyć, żeby nie wróciły z problemem

Mocowanie przewodów na korytkach stalowych uchwyty, odstępy, obciążenia

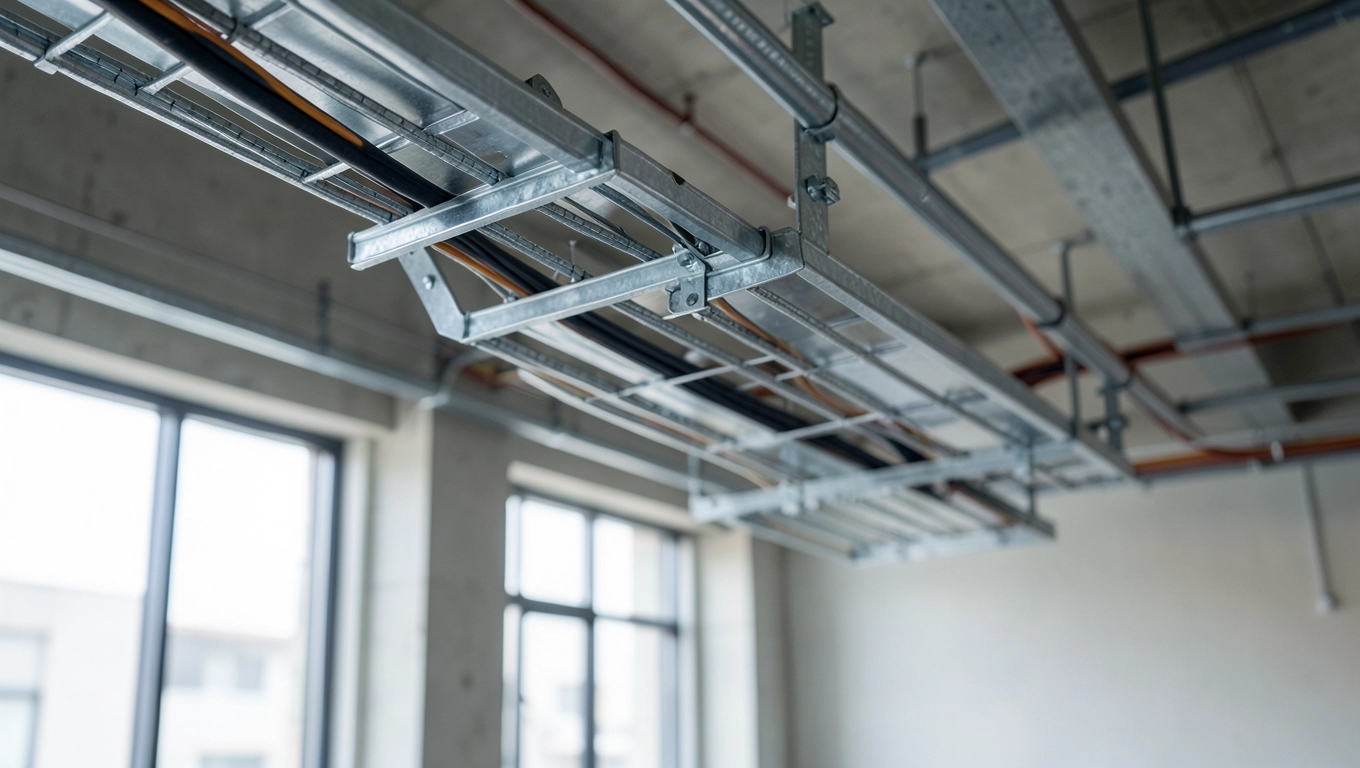

Korytko stalowe to kręgosłup instalacji w halach, garażach podziemnych i wszędzie tam, gdzie po sufitem biegną całe wiązki kabli. Sama blacha perforowana jednak nie trzyma przewodów potrzebny jest system mocowań, który przeniesie ciężar, zneutralizuje siły dynamiczne i przetrwa lata drgań.

• Mocowanie przewodów na korytkach stalowych uchwyty, odstępy, obciążenia
• Promień gięcia i ochrona PE przy układaniu kabli w korytkach
• Korytka natynkowe vs podtynkowe różnice montażowe w praktyce

W praktyce stosuje się trzy rozwiązania: uchwyty pojedyncze z kołkiem rozporowym, uchwyty z osadzakiem gazowym oraz linki stalowe dla tras pionowych. Każde z nich ma konkretne zastosowanie wyznaczone przez normę PN-HD 60364-5-52, która określa dopuszczalne odstępy podparcia w zależności od średnicy i masy kabla.

Dla kabli o przekroju do 16 mm² odstęp między uchwytami wynosi 25-30 cm w poziomie, dla cięższych wiązek 35-50 cm. Przy prowadzeniu pionowym wartości te maleją do 15-20 cm, bo kable działają na uchwyt nie tylko masą, ale też siłą tarcia osłony o krawędź korytka.

Osadzak gazowy bywa kuszącą opcją trzy strzały i uchwyt leży. Beton słaboprężny i komórkowy tego nie wybacza kołek odchodzi po kilku miesiącach razem z kawałkiem ściany. Stalowy kołek rozporowy 6×40 mm w betonie klasy C20/25 to minimum, które naprawdę trzyma.

Przy zwarciu w obwodzie trójfazowym kable o przekroju 50 mm² i prądzie zwarcia 10 kA generują siłę elektrodynamiczną przekraczającą 2 kN na metr. To mniej więcej tyle, ile waży mały motocykl zawieszony na odcinku kabla. Uchwyty montowane co 30 cm rozkładają tę siłę, ale przy większych przekrojach wchodzą w grę przewody samonośne z wbudowaną linką nośną lub dodatkowe klamry co drugie pole perforacji.

Na końcówkach tras pionowych kable mocuje się do korytka opaską zaciskową ze stali nierdzewnej, a sam uchwyt wkleja w otwór montażowy korytka, by nie opierał się na cienkiej blasze. Taki detal wydłuża pracę o piętnaście minut na każdą pionową sekcję i oszczędza lawinowego efektu przy pierwszym uderzeniu.

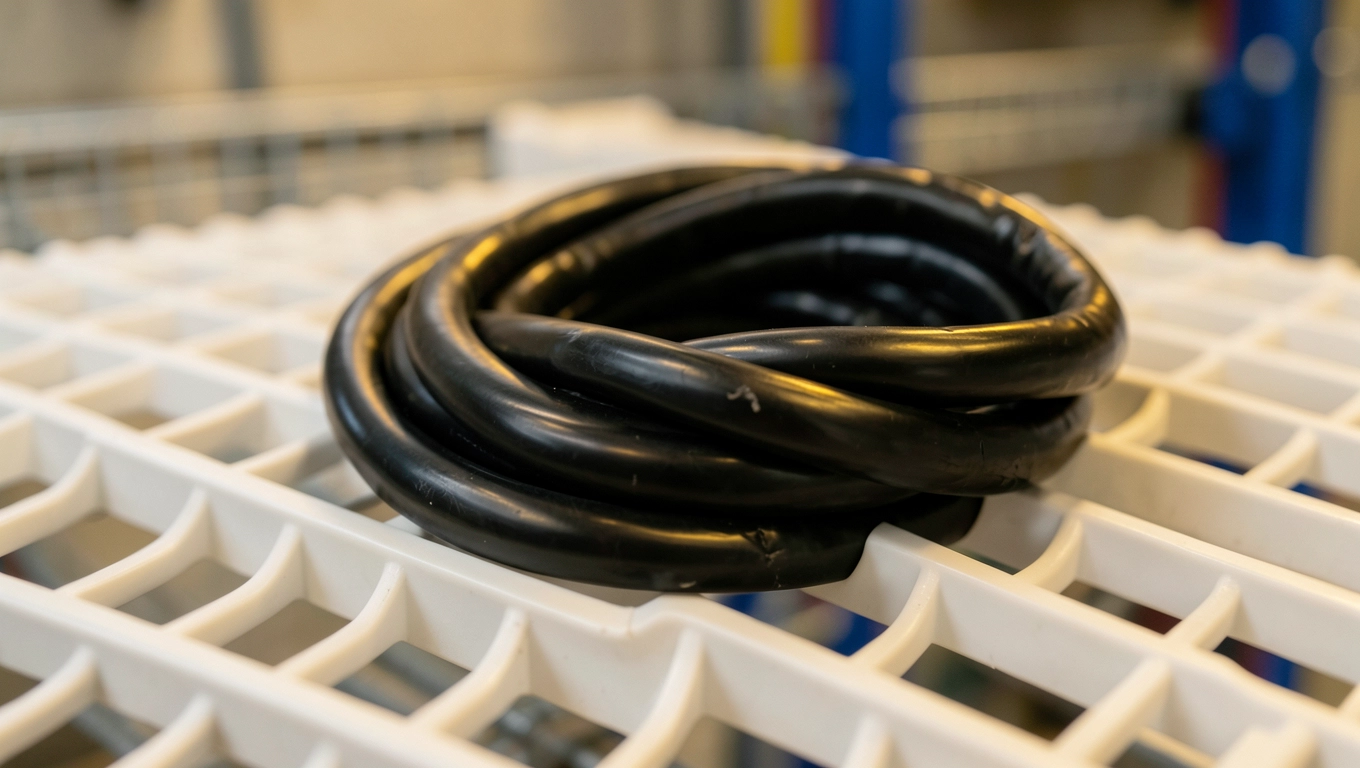

Promień gięcia i ochrona PE przy układaniu kabli w korytkach

Izolacja XLPE wytrzymuje temperaturę 90°C, ale nie znosi ostrych krawędzi. Gięcie kabla zbyt małym promieniem to klasyka powstają mikropęknięcia w powłoce, które po dwóch sezonach grzewczych zamieniają się w przebicie. Norma PN-HD 60364-5-52 mówi wprost: minimalny promień gięcia to 10-krotność średnicy zewnętrznej kabla dla instalacji stałych, 15-krotność dla kabli bez ekranu.

Korytko stalowe ma tę zaletę, że samo w sobie prowadzi kabel łagodnym łukiem. Wystarczy nie próbować wciskać go na siłę w narożnik 90°, tylko pozwolić mu się rozłożyć na długości dwóch, trzech pól perforacji. Jedno pole to zwykle 30-50 mm w zależności od producenta to już miarodajna wartość dla decyzji, czy łuk wyjdzie bez naprężeń.

Przewód ochronny PE to osobny temat, który elektrycy z praktyki traktują z osobliwą powagą. Na korytku układa się go najczęściej w jednej wiązce z fazowymi niby wszystko zgodne z normą, bo separator nie jest wymagany przy tej samej izolacji. Problem pojawia się przy zwarciu, kiedy rdzeń miedziany drastycznie się nagrzewa i odkształca izolację PE.

Rozwiązaniem są metalowe korytka same w sobie pełniące rolę przewodu ochronnego, oznaczone symbolem odpowiednim dla szyn wyrównawczych. Ciągłość galwaniczna zapewniają śruby łączące sekcje, pozbawione farby w miejscu styku. Bez tego nie ma mowy o skutecznej ochronie przeciwporażeniowej nawet gdy projektant wpisał w dokumentacji zapis o „korytku jako PE”.

Kabel YDYżo 3×2,5 mm² w korytku perforowanym przykrytym pokrywą wygląda solidnie, ale po kilku latach pracy w hali z wilgocią miedziana żyła ochronna potrafi sczernieć. Wystarczy jeden słaby zacisk na końcu trasy, żeby cały system ochrony przestał działać w kluczowym momencie. Dlatego każde połączenie na korytku robi się z zaciskiem śrubowym, nie zaciskiem sprężynowym.

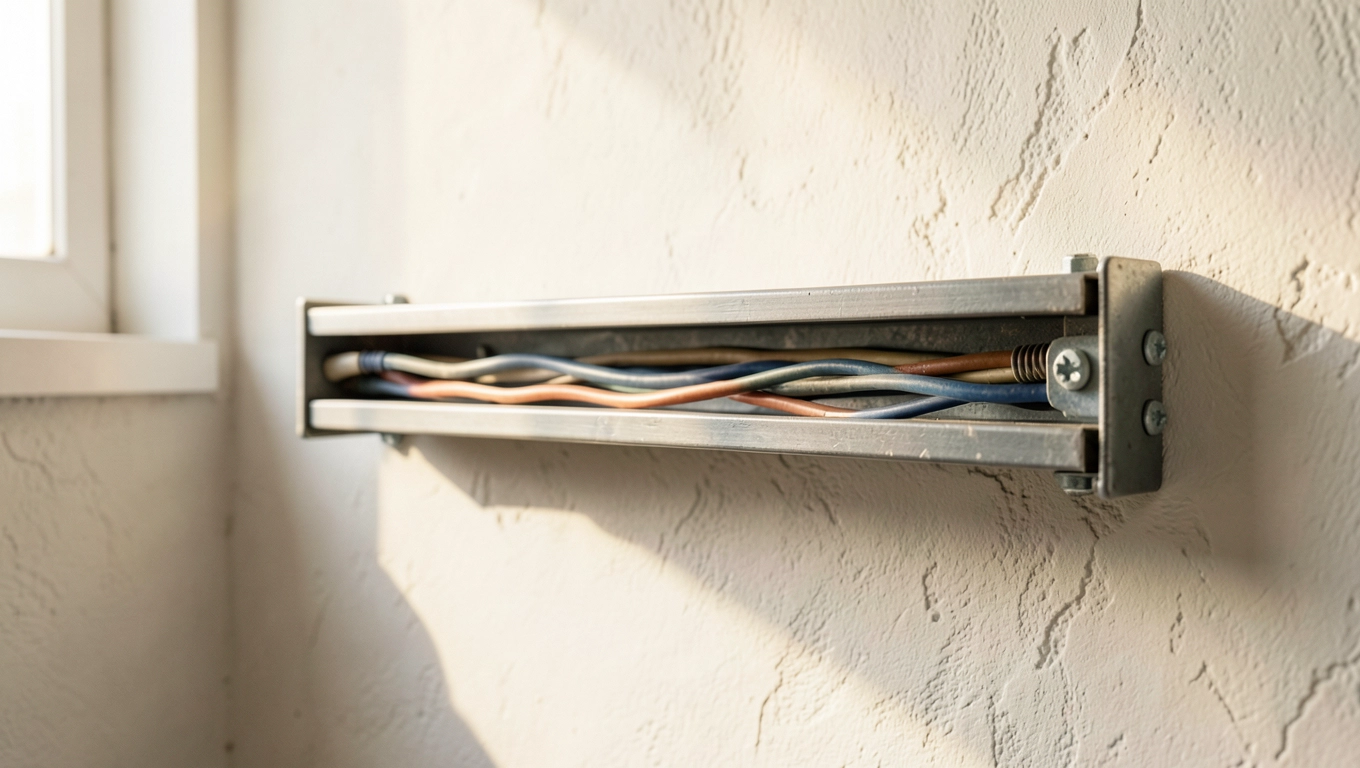

Korytka natynkowe vs podtynkowe różnice montażowe w praktyce

Korytko natynkowe widać i to jest jego pierwsza zaleta. Każdy przewód można zidentyfikować wzrokiem, każdy uchwyt wymienić bez kucia ściany, każdą usterkę zlokalizować po śladach cieplnych w kamerze termowizyjnej. W hali produkcyjnej, garażu, serwerowni natynkowa instalacja elektryczna w korytkach stalowych to standard, którego nie trzeba się wstydzić.

Korytko podtynkowe to inna bajka zamurowane w ścianie lub schowane za płytą g-k. Przewody wciąga się do środka przed tynkowaniem, peszel w rolce prowadzącej, korytko plastikowe jako szyna kablowa. Po wykończeniu nie widać nic, ale każda awaria oznacza kucie, szukanie trasy i ręczne wyciąganie kabla, który po piętnastu latach potrafi sczepić się z osłoną.

W domach jednorodzinnych korytko podtynkowe sprawdza się wyłącznie pod kątem 90° na krótkich odcinkach zwrotnych. Resztę trasy i tak zawsze resztę prowadzi się peszel, bo łatwiej nim manewrować w bruździe tynkowej. Korytko PVC pod tynkiem spełnia rolę prowadnicy, ale samego kabla nie chroni do tego służy osobna rura.

Przy montażu natynkowym kluczowe są dwie sprawdy: odstęp od sufitu minimum 50 mm dla swobodnego wciągania kabli oraz zachowanie prostoliniowości przy użyciu lasera. Pozornie banalne, ale na budowie ośmiogodzinnej normie prawie nikt tego nie robi korytko idzie faliście, kable w środku mają naprężenia, po roku pokrywa nie chce się zamknąć.

Korytko natynkowe nie znaczy przy tym brudu estetycznego. Malowanie proszkowe, kolor RAL 7035 lub 9010, perforacja zgodna z katalogiem dzisiejsze trasy kablowe w obiektach komercyjnych wyglądają jak element architektury, nie jak prowizorka z PRL-u. Warunek: projektant przewidział je na etapie koncepcji, nie klepał na kolanie podczas montażu.

Separatory, odstępy i obciążenia dynamiczne

Dwa obwody zasilające różne odbiorniki w jednym korytku wymagają separatora. Nie chodzi o przepisy chodzi o fizykę. Przy równoległym prowadzeniu kabli siłowych i sygnałowych obserwuje się przenikanie zakłóceń, które skutecznie wysypują automatykę. Separator z tworzywa w odstępie 100 mm robi różnicę, której nie widać na pierwszy rzut oka, ale widać w logach sterownika po pół roku.

Wypełnienie korytka nie powinno przekraczać 40% pola przekroju. Reszta to przestrzeń na cyrkulację powietrza, która odprowadza ciepło. Kabel pracujący w 30°C otoczenia oddaje 10-15% mniej ciepła niż ten wentylowany swobodnie, przy przeciążeniu różnica rośnie do 25%. Przegrzanie izolacji to kumulacja w czasie pojedynczy skok termiczny nic nie zrobi, ale pięć lat takiej pracy skróci żywotność o połowę.

Odpowiedź na pytanie, czy kabel może być prowadzony bezpośrednio po blasze perforowanej, brzmi: tak, pod warunkiem że nie jest to korytko malowane farbą nieprzewodzącą w strefie ochronnej PE. Farba izoluje w miejscu styku korytka z kablem ochronnym trzeba ją usunąć, a po skręceniu zabezpieczyć antykorozyjnie. Taki drobny detal, a w specyfikacji odbiorczej PZUD jawi się jako pozycja obowiązkowa.

Korytka w strefach zagrożonych wybuchem i wilgocią

Strefa Ex to osobny rozdział tutaj nie ma miejsca na korytko perforowane, bo każdy otwór w blasze to potencjalny punkt iskrzenia. Korytko pełne, spawane na zakładkę, z uziemieniem w co trzecim punkcie mocowania. Kable w osłonie mineralnej (np. typu MICC) lub w pancerzu stalowym instalacja elektryczna w korytkach stalowych w petrochemii, lakierniach, stacjach paliw wygląda zupełnie inaczej niż w centrum handlowym.

Wilgoć i agresywne opary (nadmorski klimat, hale z procesem galwanicznym) eliminują korytka ocynkowane ogniowo na rzecz stali nierdzewnej AISI 304 lub 316. Różnica w cenie sięga 200-300%, ale żywotność rośnie z 15 do 40 lat. Tani osad cynku w środowisku chlorków odchodzi po trzech sezonach rdza widać gołym okiem, a kable w rdzewiejącym korytku to raport do usunięcia w trybie natychmiastowym.

Prowadzenie kabli w ziemi kiedy korytko się sprawdza

Korytko ziemne, nazywane potocznie arotem, to wyrób z PVC lub HDPE w kształcie zamkniętej rynny z pokrywą zatrzaskową. Stosuje się go w miejscach, gdzie kabel trzeba poprowadzić w gruncie, ale głębokość tradycyjna (0,7-1,0 m) byłaby nieuzasadniona ekonomicznie pod chodnikami, wjazdami do garaży, w obrębie działki.

Przekrój arotu to zwykle 50×50 mm do 200×200 mm, długość odcinka 2-3 m, kształtki kolanowe 45° i 90°. Kabel wciąga się pilotem, bo lity peszel nie sprawdza się na długich odcinkach. Minimalna głębokość ułożenia to 40 cm pod chodnikiem, 60 cm pod wjazdem, zgodnie z normą PN-HD 60364-5-52 i SEP.

Najczęstszy błąd amatorów: brak podsypki piaskowej. Kabel leży na kamieniu, ostry gruz przecina osłonę, po roku mamy przebicie. Piasek płukany frakcji 0-2 mm warstwą 10 cm pod arotem i 10 cm nad to minimum, które naprawdę chroni. Folia ostrzegawcza w kolorze czerwonym 30 cm nad kablem kosztuje grosze, a lokalizator w przypadku awarii sięga po nią jak po mapę.

Checklista odbioru instalacji w korytkach

• Ciągłość galwaniczna korytka jako PE pomiar impedancji pętli zwarcia
• Momenty dokręceń śrub łączących sekcje minimum 12 Nm dla śruby M8
• Wypełnienie korytka nie przekracza 40% pola przekroju
• Uchwyty w odstępach zgodnych z normą dla danego przekroju
• Separatory między obwodami siłowymi i sygnałowymi co 100 mm
• Promień gięcia kabli nie mniejszy niż 10× średnica zewnętrzna
• Brak ostrych krawędzi na końcówkach korytka szlifowanie lub wkładki PVC
• Oznakowanie obwodów co 3 m etykietą z numerem i funkcją
• Kontrola wizualna połączeń ochronnych brak śladów korozji
• Protokół z pomiarów termowizyjnych po 6 miesiącach eksploatacji

Instalacja elektryczna w korytkach to nie technologia przyszłości, lecz sprawdzony sposób prowadzenia przewodów, który w polskich realiach wykonawczych pozwala utrzymać porządek, bezpieczeństwo i dostępność serwisową. Najczęściej cytowana publikacja branżowa „Warunki techniczne, jakim powinny odpowiadać instalacje elektryczne" SEP podaje zasady wykonania, jednak ich interpretację warto powierzyć projektantowi z uprawnieniami, który zna specyfikę obiektu i jego obciążeń.

Źródła danych i norm: PN-HD 60364-5-52 (Instalacje elektryczne niskiego napięcia Dobór i montaż wyposażenia Oprzewodowanie), PN-E-05100 (Elektroenergetyczne linie kablowe), Warunki techniczne wykonania i odbioru instalacji elektrycznych SEP, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Strona referencyjna: SEP Stowarzyszenie Elektryków Polskich (sep.com.pl), PKN Polski Komitet Normalizacyjny (pkn.pl).
