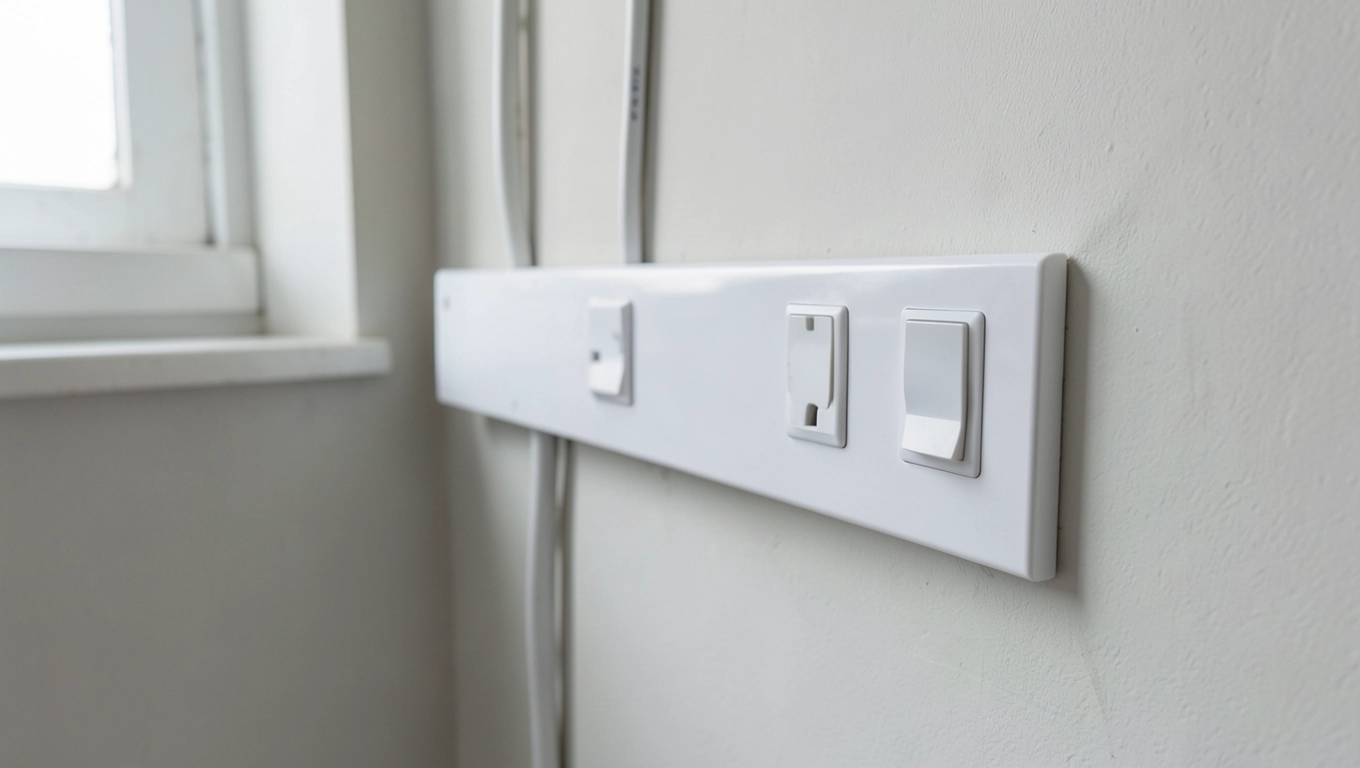

Instalacja natynkowa w listwach – jak poprowadzić kable bez kucia ścian
Kucie rowków w ścianach potrafi zamienić tydzień remontu w miesiąc bałaganu, a instalacja natynkowa w listwach pozwala tego uniknąć pod warunkiem, że każdy centymetr bieżący kanału zostanie zaplanowany, zanim wiertarka dotknie tynku. W przeciwieństwie do prowadzenia wtynkowego, gdzie błędy zakrywa gips, tutaj wszystko widać gołym okiem i każdy krzywy odcinek listwy zostaje z Wami na lata. Dlatego poważne podejście do trasowania, doboru przewodów oraz osprzętu natynkowego decyduje o tym, czy efekt końcowy wygląda jak świadoma aranżacja, czy jak prowizorka.
- Listwy instalacyjne do kabli dobór, przekroje i mocowanie krok po kroku
- Przewody YDYp i kanały kablowe natynkowo jak uniknąć typowych błędów
- Osprzęt natynkowy w listwach gniazda, łączniki i puszki bez kucia
Listwy instalacyjne do kabli dobór, przekroje i mocowanie krok po kroku

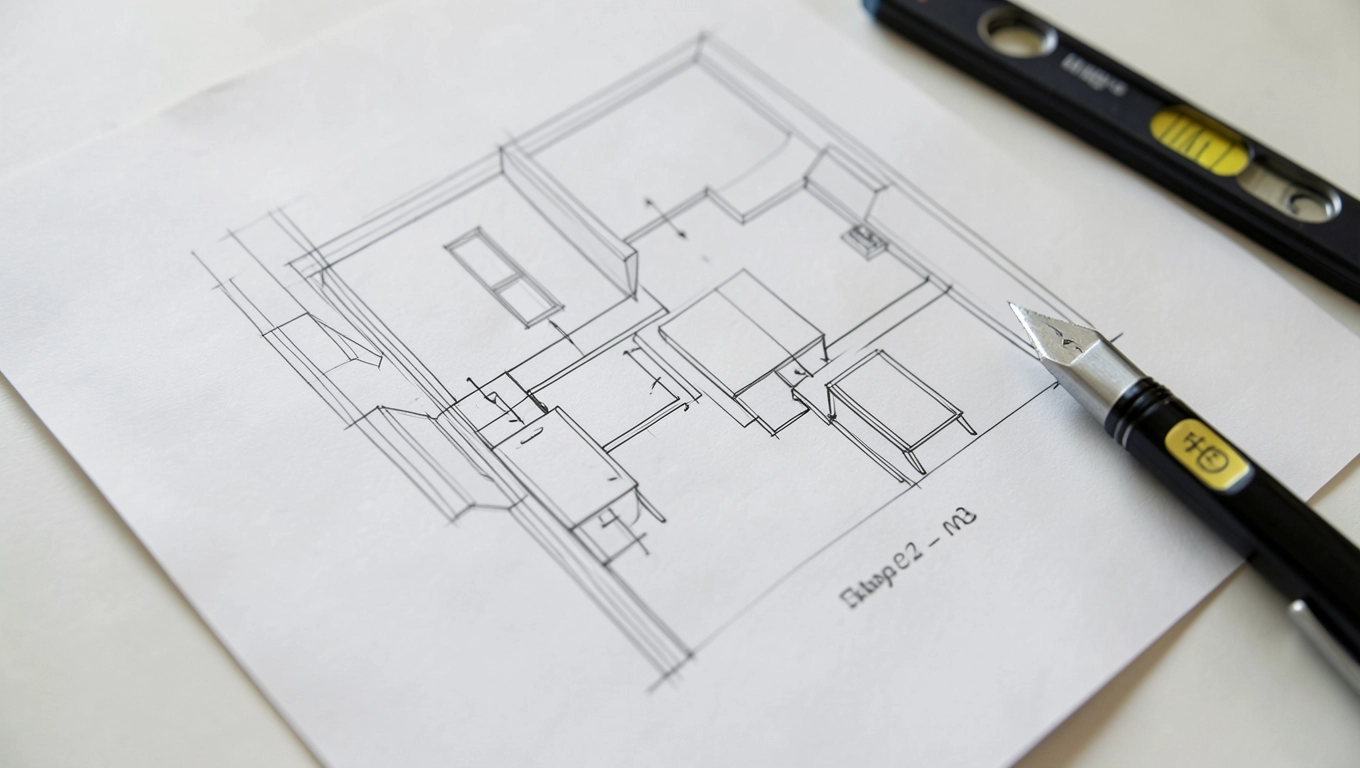

Zanim w sklepie padnie pierwszy kanał, na ścianie musi pojawić się szkic z rozmieszczeniem gniazd, łączników i przebiegiem obwodów. Najlepiej sprawdza się rzut pomieszczenia z widokiem z góry oraz widok rozwinięty każdej ściany, na którym zaznacza się wysokość prowadzenia (zwykle 30 cm nad podłogą lub 15 cm pod sufitem) i punkty mocowania co 40-50 cm. Trasowanie laserem krzyżowym daje znacznie większą precyzję niż sznurek traserski, bo pozwala natychmiast skorygować kąt prosty przy narożnikach.
Uwaga: błędy trasowania są nieodwracalne po montażu listwy. Każdy milimetr przesunięcia widać na styku kanału z osprzętem.
Sama listwa to zaledwie połowa układanki drugą stanowią akcesoria: narożniki wewnętrzne i zewnętrzne, łączniki proste, zaślepki końcowe i przepusty ścienne. Bez nich kanał wygląda surowo, a kable wyłamują się przy krawędziach. Kompletny system jednego producenta eliminuje różnice koloru i tolerancji, które po roku użytkowania ujawniają się na złączach.

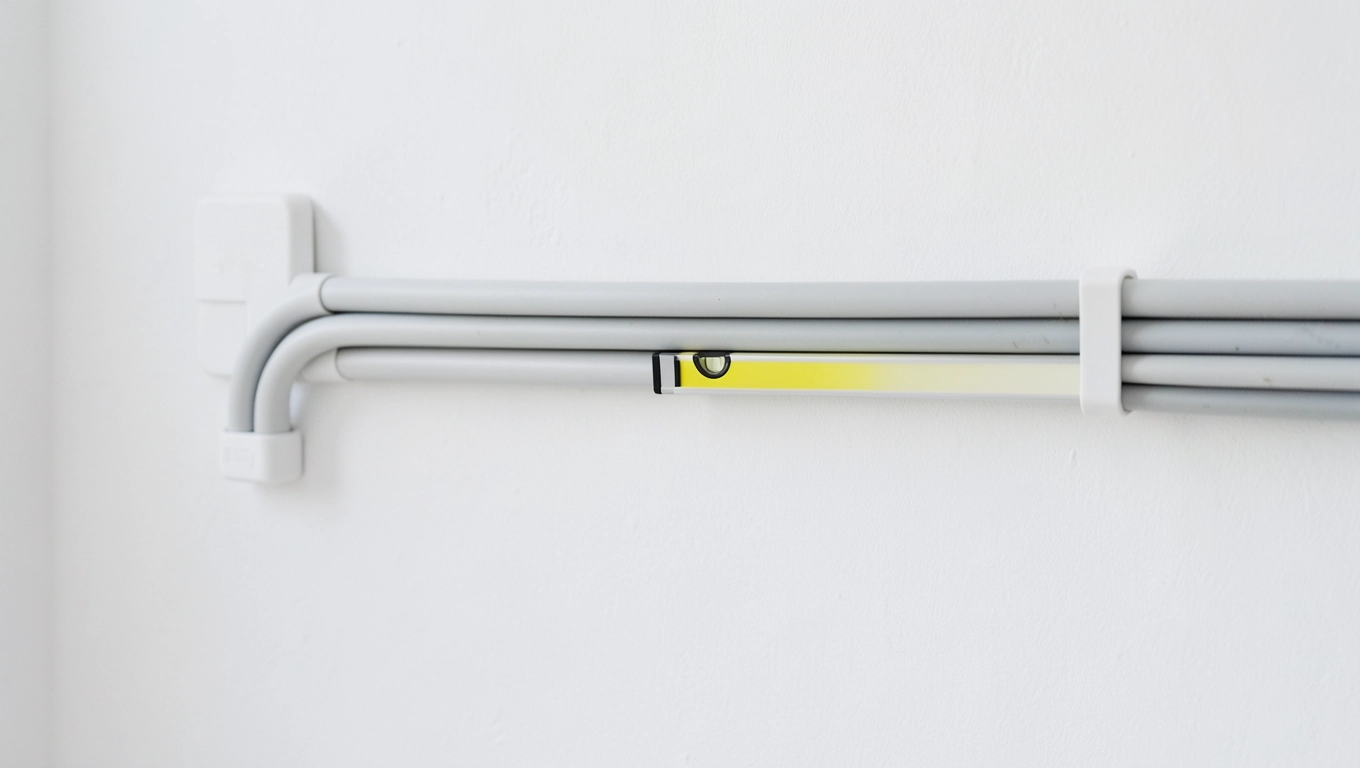

Mocowanie kanału do ściany najczęściej wykonuje się kołkami rozporowymi 6 mm z wkrętem co 40-50 cm, a przy ścianach gipsowo-kartonowych wkrętami do GK bez kołków, w rozstawie 30-40 cm. Kluczowe jest, aby wkręt trafiał w środek perforowanego otworu w listwie, bo przesunięcie o 3-4 mm powoduje jej naprężenie i widoczne „strzałki" przy łączeniu odcinków. Podkładki dystansowe stosuje się tylko wtedy, gdy ściana ma nierówności powyżej 3 mm na metr bieżący.
Przy wyborze szerokości listwy instalacyjnej obowiązuje prosta zasada: zostawiasz 30% zapasu wolnej przestrzeni po ułożeniu kabli. Kanał 40×20 mm pomieści do trzech przewodów YDYp 3×2,5 mm², ale gdyby doszedł czwarty obwód, potrzebny będzie już profil 60×40 mm albo druga listwa obok. Lepiej zaplanować zapas od razu niż za kilka lat zrywać całość.
Sprawdzone systemy i ich cechy
Na rynku dominują trzy rodzaje kanałów kablowych natynkowych różniących się materiałem i estetyką:
- PVC białe najtańsze, łatwe w obróbce nożem, dostępne w szerokościach 20-120 mm, idealne do pomieszczeń gospodarczych i garaży.
- Aluminiowe anodowane sztywniejsze, lepiej odprowadzają ciepło z kabli, świetnie komponują się z wnętrzami loftowymi i biurowymi.
- Listwy przypodłogowe z kanałem zintegrowane z cokołem, maskują przewody niskoprądowe i zasilające jednocześnie, choć ich przekrój bywa ograniczony do 30×15 mm.
Przewody YDYp i kanały kablowe natynkowo jak uniknąć typowych błędów

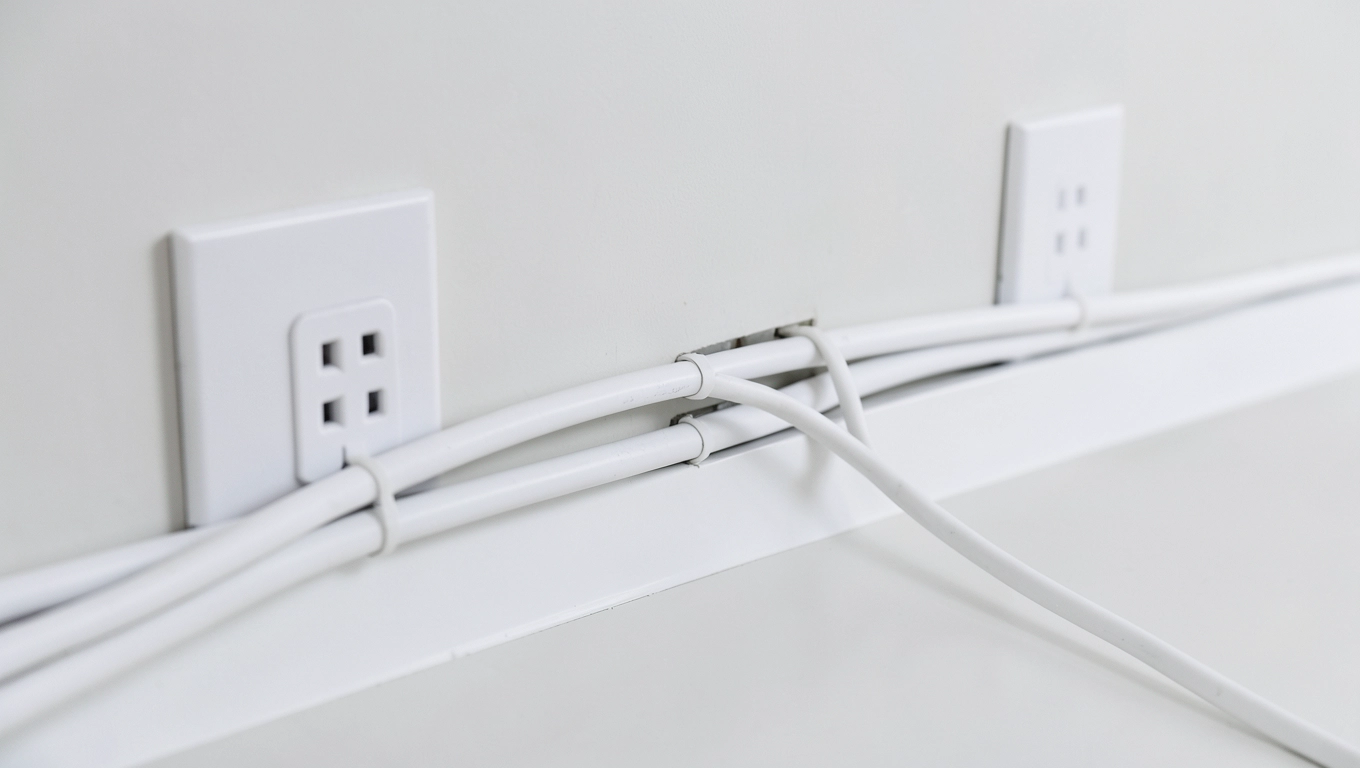

Przewód płaski YDYp to naturalny wybór do prowadzenia natynkowego, bo jego spłaszczony kształt lepiej wypełnia listwę niż przewód okrągły YDYo. Różnica jest też czysto praktyczna YDYp pozwala na mniejszy promień gięcia (ok. 4-krotność jego grubości zamiast 6-krotności średnicy YDYo), więc łatwiej go ułożyć w narożnikach wewnętrznych.
Dobór przekroju do obciążenia obwodu
| Przekrój żyły | Maksymalne obciążenie ciągłe | Typowe zastosowanie | Koszt orientacyjny (PLN/mb) |
|---|---|---|---|
| 3×1,5 mm² | do 15 A (ok. 3,3 kW) | obwody oświetleniowe | 2,80-3,50 |
| 3×2,5 mm² | do 21 A (ok. 4,6 kW) | gniazda ogólne, kuchnia | 4,20-5,10 |
| 3×4,0 mm² | do 28 A (ok. 6,2 kW) | kuchnie z piekarnikiem, łazienki | 6,50-7,80 |
| 5×2,5 mm² | do 21 A | trójfazowe odbiorniki małej mocy | 7,90-9,20 |
Oszczędzanie na przekroju to jeden z najczęstszych błędów widocznych po roku użytkowania. Przewód 3×1,5 mm² w obwodzie gniazdowym, do którego podłączane są suszarka i odkurzacz jednocześnie, grzeje się powyżej dopuszczalnych 70°C, a izolacja PVC zaczyna kruszeć w ciągu kilku lat. Norma PN-HD 60364-5-523 jasno mówi, że spadek napięcia nie może przekraczać 4% od licznika do najdalej położonego odbiornika.
Pięć błędów, które regularnie pojawiają się w amatorskich realizacjach:
1. Mieszanie obwodów oświetleniowych z gniazdkowymi w jednym kanale. Zakłócenia z przewodów fazowych przenoszą się na sygnałowe, a w razie awarii tracisz oba obwody naraz.
2. Brak rezerwy wolnego miejsca w listwie. Dociskany przewód traci zdolność oddawania ciepła, co w skrajnych przypadkach prowadzi do przegrzania i zadziałania zabezpieczenia.
3. Cięcie kanału bezpośrednio na ścianie. Skrawki PVC wpadają pod listwę i tworzą punkty naprężeń. Zawsze tnij na stole lub podłodze.
4. Pomijanie przepustów ściennych przy przejściach między pomieszczeniami. Ostre krawędzie tynku przecinają izolację w ciągu kilku miesięcy.
5. Brak oznaczenia obwodów na przewodach. Bez etykiety „kuchnia 1" przy rozdzielni każda późniejsza modyfikacja wymaga szukania fazy próbnikiem.
Przy modernizacji starej instalacji w mieszkaniu około 45 m² prace zajmują zwykle tydzień: dwa dni na trasowanie i kucie gniazd podtynkowych dla kluczowych punktów, trzy dni na układanie kanałów i przewodów, jeden dzień na montaż osprzętu i pomiary. Koszt materiałów waha się od 1800 do 3200 PLN, robocizna elektryka z uprawnieniami SEP to dodatkowe 1200-2200 PLN.
Osprzęt natynkowy w listwach gniazda, łączniki i puszki bez kucia

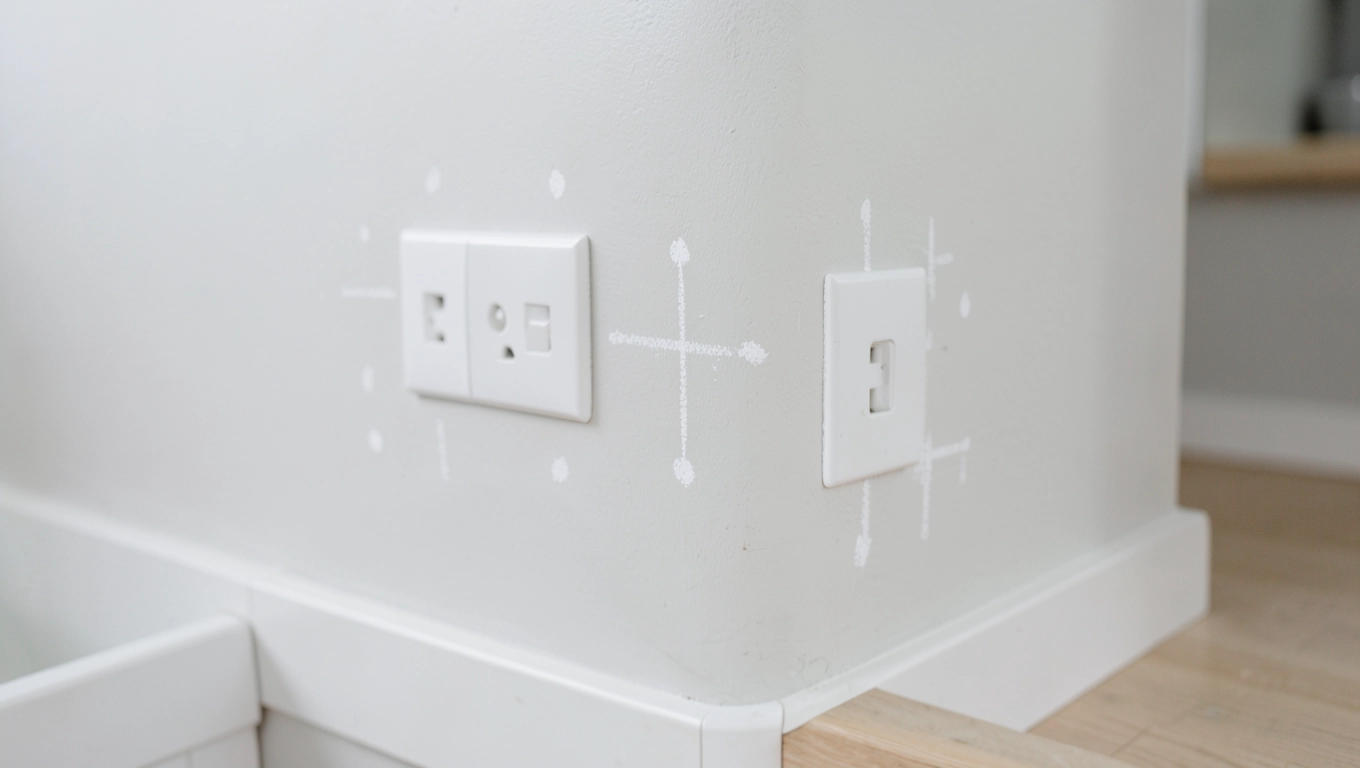

Osprzęt natynkowy to temat, który większość poradników traktuje zdawkowo, a decyduje on o funkcjonalności całej instalacji. Gniazdo natynkowe 230 V montuje się w adapterze przyklejanym lub przykręcanym do kanału, dzięki czemu jego klapka licuje z pokrywą listwy. Zwykłe gniazdo w obudowie natynkowej wymaga odcinka wolnego kanału minimum 70 mm po obu stronach.
Kompletowanie osprzętu w jednym systemie
Producenci tacy jak Elektroplast, Kos czy Baks oferują pełne linie, w których gniazda, łączniki, ramki i narożniki pasują do konkretnego profilu kanału. Mieszanie elementów różnych serii najczęściej kończy się widoczną szczeliną 1-2 mm, która irytuje latami. Warto przed zakupem sprawdzić kompatybilność w tabelach katalogowych, a nie polegać wyłącznie na podobieństwie wizualnym.
Łączniki oświetleniowe natynkowe montuje się na tej samej wysokości co gniazda (ok. 110-120 cm nad podłogą) lub w strefie 90-100 cm przy standardzie dostępnym dla dzieci. Przewód sterujący prowadzi się oddzielnym kanałem lub w tym samym, ale zawsze po przeciwnej stronie niż faza obciążenia, by uniknąć zakłóceń.
Puszki rozgałęźne natynkowe umieszcza się w miejscach, gdzie obwód zmienia kierunek lub łączy się z kolejnym. Ich średnica zewnętrzna musi pozwalać na swobodne ułożenie wszystkich żył bez zginania izolacji. Standardowe puszki 80×80 mm mieszczą do czterech przewodów 3×2,5 mm², ale przy większej liczbie połączeń lepiej sięgnąć po modele 120×120 mm.
Kiedy listwa przypodłogowa to za mało
Listwy przypodłogowe z kanałem sprawdzają się w pokojach dziennych i sypialniach, gdzie liczba obwodów jest ograniczona. Nie użyjesz ich w kuchni, bo brak w nich miejsca na puszki rozgałęźne, a prowadzenie kilku obwodów jednocześnie wymagałoby zbyt wielu równoległych kanałów. Tam lepsza będzie listwa ścienna 60×40 mm poprowadzona na wysokości blatu roboczego.
Nowoczesnym rozwiązaniem są kanały aluminiowe zintegrowane z taśmą LED. Listwa o przekroju 70×30 mm mieści zarówno przewody, jak i pasek diod SMD 2835 o mocy do 14,4 W/m. Ciepło z taśmy odprowadza samo aluminium, co wydłuża żywotność diod powyżej 50 000 godzin. To sposób na połączenie oświetlenia dekoracyjnego z instalacją elektryczną bez dodatkowych profili.
Kontrola i odbiór instalacji
Przed zamknięciem pokryw kanałów wykonuje się pomiary ciągłości przewodów ochronnych i fazowych, sprawdza rezystancję izolacji (minimum 0,5 MΩ dla napięcia probierczego 500 V DC) oraz mierzy impedancję pętli zwarcia. Każdy obwód musi zostać oznaczony na rozdzielni i wpisany do schematu powykonawczego.
Checklist odbioru obejmuje dziesięć punktów kontrolnych:
- Trasowanie zgodne z projektem, brak kolizji z rurami wod-kan i gazem.
- Mocowania co 40-50 cm, dodatkowe przy każdym łączniku i gnieździe.
- Przewody ułożone bez naprężeń, z zapasem 10-15 cm przy osprzęcie.
- Oddzielenie obwodów sygnałowych od zasilających zgodnie z normą.
- Połączenia w puszkach wykonane złączkami WAGO lub śrubowymi, nie skręcane „na sucho".
- Ciągłość przewodu ochronnego PE potwierdzona pomiarem.
- Działanie wyłączników różnicowoprądowych RCD sprawdzone przyciskiem TEST.
- Oznaczenia obwodów czytelne, schemat powykonawczy w rozdzielni.
- Zdjęcia instalacji przed zamknięciem kanałów (przydatne przy późniejszych modyfikacjach).
- Protokół pomiarów podpisany przez osobę z uprawnieniami SEP.
Instalacja natynkowa w listwach to kompromis między szybkością wykonania a widocznością wszystkich elementów. Traktowanie jej jako rozwiązania „prowizorycznego" kończy się bałaganem, ale przemyślana realizacja z dokładnym trasowaniem, właściwym przekrojem przewodów i spójnym systemem osprzętu daje efekt, który spokojnie służy przez 25-30 lat. Modernizacja takiej instalacji przy okazji kolejnego remontu jest przy tym nieporównywalnie łatwiejsza niż kucie nowych rowków w tynku.
