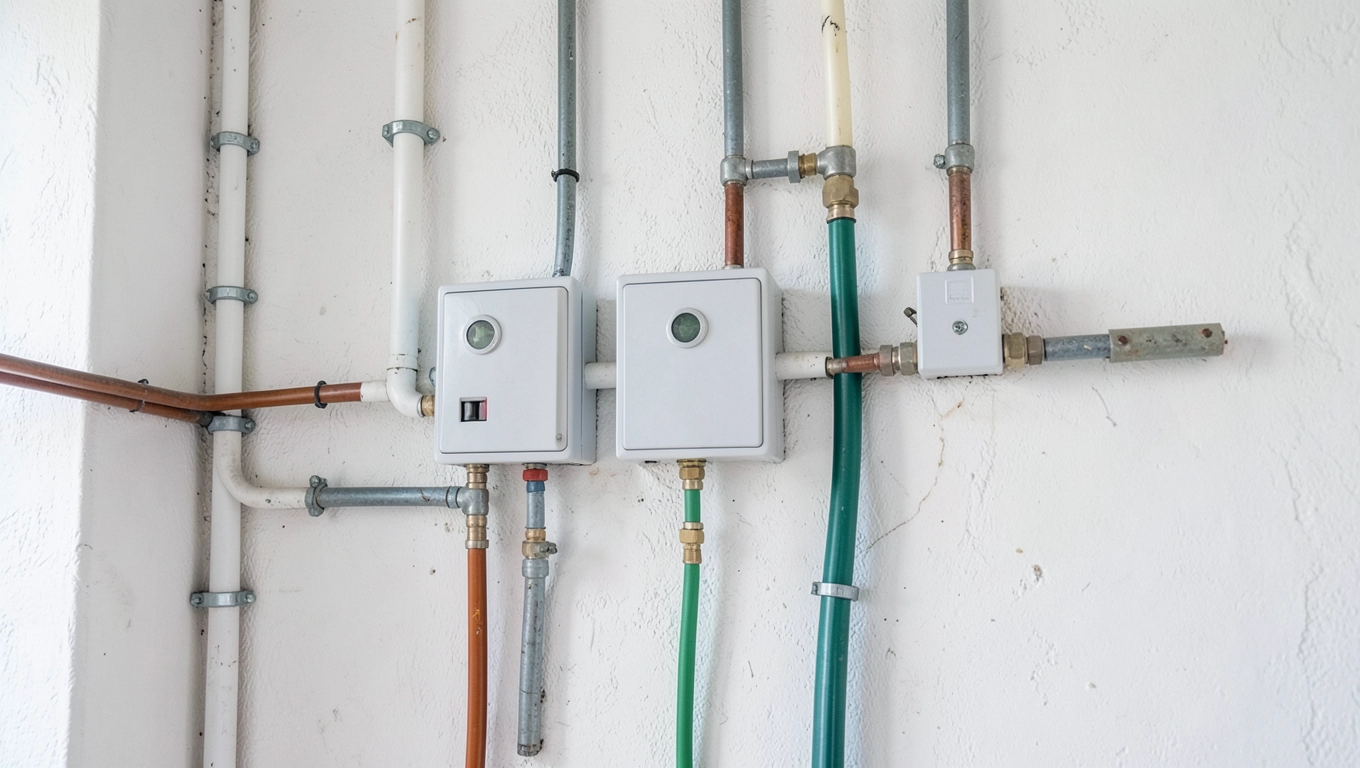

Instalacja natynkowa: przepisy, porady, bezpieczeństwo

Zastanawiasz się, czy instalacja elektryczna, która zamiast ukrywać się w ścianach, dumnie prezentuje swoje przewody na zewnątrz, to dobry pomysł? Temat instalacja elektryczna natynkowa przepisy bywa często bagatelizowany, a przecież od nich zależy nasze bezpieczeństwo. W skrócie: jest to rozwiązanie dozwolone pod warunkiem ścisłego przestrzegania norm i wytycznych, zapewniających przede wszystkim ochronę przed porażeniem i pożarem.

• Zalety i wady instalacji natynkowej: Kiedy warto ją wybrać?
• Dobór osprzętu i materiałów do instalacji natynkowej
• Montaż instalacji natynkowej: Kluczowe zasady i techniki
• Bezpieczeństwo elektryczne instalacji natynkowej: Ochrona przed porażeniem
• Uziemienie i połączenia wyrównawcze w instalacjach natynkowych
• Częste błędy w instalacjach natynkowych i jak ich unikać

Ktoś mógłby pomyśleć, że to archaiczna metoda rodem z wczesnych lat elektryfikacji, ale nic bardziej mylnego. Współczesne rozwiązania natynkowe potrafią być estetyczne, a co ważniejsze – funkcjonalne i zgodne z najnowszymi standardami. To niczym odważny manifest w świecie ukrytych kanałów kablowych, dający projektantom i instalatorom swobodę w aranżacji, a jednocześnie wymagający od nich precyzji i wiedzy.

Powyższe dane jasno pokazują, że choć instalacje natynkowe są szeroko stosowane i technicznie wykonalne, ich prawidłowe wykonanie jest kluczowe. Wysoki odsetek zgodności z normami świadczy o tym, że profesjonaliści potrafią sprostać wyzwaniu, ale jednocześnie wskazane uchybienia podkreślają znaczenie rygorystycznego przestrzegania przepisów dotyczących instalacji elektrycznych. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa użytkowników i trwałości całej sieci.

Warto zwrócić uwagę na konkretne aspekty, takie jak dobór odpowiednich komponentów, prawidłowe prowadzenie przewodów czy zastosowanie właściwych zabezpieczeń. Każdy z tych elementów ma wpływ na to, czy instalacja natynkowa będzie służyć bezpiecznie i efektywnie przez długie lata. Niewłaściwe podejście do któregokolwiek z tych punktów może skutkować poważnymi konsekwencjami, od drobnych awarii po zagrożenia życia. Dlatego tak ważne jest, aby projekt i wykonanie były powierzone doświadczonym fachowcom, a każdy etap prac ściśle monitorowany pod kątem zgodności z obowiązującymi standardami.

Zobacz także: Wzór protokołu 5-letniego przeglądu instalacji elektrycznej

Zalety i wady instalacji natynkowej: Kiedy warto ją wybrać?

Instalacja natynkowa, mimo powszechnej tendencji do ukrywania okablowania, w pewnych sytuacjach okazuje się niezastąpiona. Główną zaletą jest szybkość i łatwość montażu, co znacząco skraca czas realizacji projektu i często obniża koszty robocizny. Nie ma potrzeby kucia ścian czy skomplikowanych prac tynkarskich, co jest sporym atutem.

Ta metoda instalacji jest idealna w obiektach zabytkowych, gdzie ingerencja w strukturę budynku jest ograniczona lub niemożliwa. Również w przestrzeniach przemysłowych, magazynach czy piwnicach, gdzie estetyka schodzi na dalszy plan, a najważniejsza jest funkcjonalność i możliwość szybkiego dostępu do przewodów, natynkowe rozwiązania są preferowane.

Jednakże, jak każde rozwiązanie, ma swoje wady. Estetyka może być kwestią sporną – dla jednych to surowy urok industrialny, dla innych defekt wnętrza. Przewody są bardziej narażone na uszkodzenia mechaniczne, a także na działanie czynników zewnętrznych takich jak kurz czy wilgoć, dlatego wymaga to odpowiedniego zabezpieczenia okablowania. Przepisy mówią jasno o konieczności użycia odpowiednich peszli lub korytek, które zapewnią ochronę.

Zobacz także: Protokół przeglądu instalacji elektrycznej w mieszkaniu – wzór

Warto pamiętać, że instalacja natynkowa wymaga starannego planowania, aby uniknąć nieestetycznych i niezgodnych z normami "pająków" na ścianach. Tutaj nie ma miejsca na improwizację, każdy milimetr trasy kablowej musi być przemyślany i zgodny z obowiązującymi wytycznymi.

Dobór osprzętu i materiałów do instalacji natynkowej

Wybór odpowiedniego osprzętu i materiałów to podstawa trwałości i bezpieczeństwa każdej instalacji natynkowej. Nie można pójść na łatwiznę i zastosować komponentów, które nie spełniają odpowiednich norm. Kluczowe są przewody, które powinny być dopasowane do obciążenia i środowiska – najczęściej stosuje się przewody w izolacji PVC, o odpowiedniej grubości żyły.

Do ochrony przewodów niezbędne są listwy elektroinstalacyjne, korytka kablowe lub rurki ochronne, które zapewniają izolację mechaniczną i estetyczne poprowadzenie trasy. Ich materiał (PVC, metal) powinien być dobrany do warunków panujących w pomieszczeniu, np. w miejscach narażonych na uszkodzenia mechaniczne lepsze będą kanały metalowe.

Jakość to podstawa

Osprzęt taki jak gniazda, włączniki czy puszki instalacyjne również musi być przystosowany do montażu natynkowego. Oznacza to, że muszą posiadać odpowiednią klasę szczelności (IP) oraz wytrzymałość mechaniczną. Na przykład, w pomieszczeniach o podwyższonej wilgotności (łazienki, piwnice) powinieneś stosować osprzęt o IP44 lub wyższym.

Często pomija się znaczenie drobnych elementów, takich jak uchwyty montażowe czy obejmy. Muszą one być wytrzymałe i zapewniać stabilne mocowanie przewodów, aby nie zwisały swobodnie i nie były narażone na przypadkowe szarpnięcia. Na przykład, uchwyt co 50-70 cm to rozsądna praktyka w pionie i poziomie.

Dobór materiałów to nie tylko kwestia ceny, ale przede wszystkim bezpieczeństwa użytkowników. Tanie, niesprawdzone komponenty to tykająca bomba zegarowa. Inwestycja w certyfikowane produkty to inwestycja w spokój i długotrwałą eksploatację instalacji. Pamiętaj, odpowiedni dobór materiałów to fundament bezpiecznej instalacji elektrycznej natynkowej.

Montaż instalacji natynkowej: Kluczowe zasady i techniki

Montaż instalacji natynkowej, choć z pozoru prostszy niż podtynkowy, wymaga precyzji i znajomości specyficznych technik. Pierwszym krokiem jest dokładne zaplanowanie trasy przewodów. Należy unikać zbędnych załamań i krzyżowań, a przewody prowadzić równolegle do krawędzi ścian, sufitów i podłóg.

Drugim, niezwykle ważnym etapem jest mocowanie korytek lub rurek ochronnych. Muszą być one stabilnie i równomiernie przymocowane do podłoża, z zachowaniem odpowiednich odległości między uchwytami, zazwyczaj co 50-70 cm, aby zapobiec uginaniu się i uszkodzeniu. Należy użyć odpowiednich kołków i wkrętów, dopasowanych do rodzaju ściany.

Prowadzenie przewodów

Prowadzenie przewodów w korytkach wymaga ostrożności, aby ich nie uszkodzić. Nie wolno nadmiernie napinać ani zaginać kabli. W miejscach połączeń (gniazda, włączniki) należy zostawić odpowiedni zapas przewodu, zazwyczaj 10-15 cm, umożliwiający swobodne podłączenie i przyszłe serwisowanie.

Wszelkie narożniki i rozgałęzienia wykonuje się z użyciem dedykowanych kształtek i łączników, które zapewniają estetyczne i bezpieczne przejście. Brak takich elementów to jeden z najczęstszych błędów, prowadzący do niechlujnego wyglądu i potencjalnych problemów z przewodami.

Należy pamiętać o zasadach segregacji. Przewody zasilające powinny być oddzielone od przewodów sygnałowych, aby uniknąć zakłóceń. W większych instalacjach przemysłowych stosuje się nawet oddzielne korytka dla różnych typów instalacji. Staranne wykonanie to gwarancja zgodności z przepisami i funkcjonalności instalacji natynkowej.

Po zakończeniu montażu mechanicznego, należy przystąpić do podłączeń elektrycznych, przestrzegając kolejności faz, zerowania i uziemienia. Każdą spoinę należy dokładnie zaizolować. Pamiętaj, że nawet najmniejszy błąd może mieć katastrofalne konsekwencje.

Bezpieczeństwo elektryczne instalacji natynkowej: Ochrona przed porażeniem

Bezpieczeństwo to absolutny priorytet, zwłaszcza w przypadku instalacji natynkowej, gdzie elementy elektryczne są bardziej dostępne. Główne zasady ochrony przed porażeniem są takie same jak dla instalacji podtynkowych, ale wymagają szczególnej uwagi ze względu na specyfikę montażu. Przede wszystkim – zastosowanie odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych jest bezwzględnie wymagane.

Wyłączniki nadprądowe chronią przed skutkami przeciążeń i zwarć, natomiast wyłączniki różnicowoprądowe (RCD) są kluczowe w ochronie przed porażeniem prądem. W instalacjach natynkowych rekomenduje się stosowanie RCD o prądzie znamionowym nie większym niż 30 mA dla obwodów ogólnego przeznaczenia.

Izolacja przewodów i osprzętu musi być nienaruszona. Wszelkie uszkodzenia mechaniczne przewodów czy obudów osprzętu muszą być natychmiast naprawione. Klasa izolacji IP, określająca stopień ochrony przed wnikaniem ciał stałych i wody, jest tutaj kluczowa, szczególnie w miejscach narażonych na wilgoć lub kurz.

Konieczne jest stosowanie ochronnych obudów na wszelkie połączenia i złącza. Puszki instalacyjne muszą być szczelne i wykonane z materiałów trudnopalnych. Nawet tam, gdzie estetyka nie jest priorytetem, bezpieczeństwo musi stać na pierwszym miejscu.

Regularne przeglądy i pomiary instalacji są nieodłącznym elementem dbałości o bezpieczeństwo. Dzięki nim można wykryć wady i uszkodzenia, zanim staną się zagrożeniem. Pamiętaj, że przepisy jasno określają częstotliwość i zakres takich przeglądów.

Uziemienie i połączenia wyrównawcze w instalacjach natynkowych

Prawidłowe uziemienie i wykonanie połączeń wyrównawczych to podstawa bezpieczeństwa każdej instalacji elektrycznej, a w przypadku natynkowych, gdzie elementy metalowe są często widoczne, ma to szczególne znaczenie. Uziemienie chroni przed porażeniem w przypadku uszkodzenia izolacji i pojawienia się napięcia na metalowych częściach urządzeń.

Każdy element metalowy, który może znaleźć się pod napięciem w wyniku awarii (np. metalowe korytka kablowe, obudowy urządzeń), musi być połączony z uziemieniem. Wykonuje się to za pomocą przewodów ochronnych (zielono-żółtych), które prowadzi się równolegle do przewodów fazowych i neutralnego.

Połączenia wyrównawcze

Połączenia wyrównawcze mają za zadanie wyrównać potencjały między różnymi elementami metalowymi w budynku, tak aby w przypadku awarii nie pojawiły się różnice napięć, które mogłyby prowadzić do porażenia. Obejmują one metalowe elementy konstrukcyjne, rury wodociągowe, kanalizacyjne, grzewcze oraz inne instalacje.

W instalacjach natynkowych, gdzie często używa się metalowych rurek lub korytek, należy zwrócić uwagę na ciągłość elektryczną tych elementów. Każde łączenie должно być wyposażone w metalowy mostek lub specjalne złączki zapewniające przewodność. Oczywistą rzeczą jest, że wszystkie połączenia muszą być solidne i trwałe.

Brak lub niewłaściwe wykonanie uziemienia i połączeń wyrównawczych to jedne z najpoważniejszych uchybień, które mogą prowadzić do tragicznych w skutkach porażeń. Zawsze upewnij się, że te elementy zostały wykonane zgodnie z normami i rzemieślniczą sztuką. To nie jest miejsce na kompromisy.

Częste błędy w instalacjach natynkowych i jak ich unikać

Chociaż instalacje natynkowe wydają się prostsze w realizacji, istnieje szereg pułapek, w które łatwo wpaść. Jednym z najczęstszych błędów jest nieuwzględnienie stopnia odporności na uszkodzenia mechaniczne. Przewody prowadzone bez odpowiednich osłon, jak rurki czy korytka, są narażone na przecięcia, zgniecenia czy uderzenia, co prowadzi do zwarć lub zerwania izolacji.

Kolejnym powszechnym błędem jest ignorowanie klasy szczelności (IP) osprzętu. Montaż zwykłych gniazd i włączników w pomieszczeniach wilgotnych, np. w łazienkach czy na zewnątrz budynku, gdzie norma wymaga minimum IP44, jest prostą drogą do awarii i zagrożenia porażeniem. Pamiętaj, każda kropla wody to potencjalny problem.

Złe mocowanie

Niewłaściwe mocowanie przewodów i osprzętu to kolejny grzech, często spotykany w pośpiesznie wykonanych instalacjach. Luźno zwisające kable, gniazda ledwie trzymające się ściany, to nie tylko estetyczny koszmar, ale przede wszystkim ryzyko uszkodzenia przewodów i braku stabilności połączeń. Używaj solidnych kołków i wkrętów.

Brak należytych zabezpieczeń, zarówno nadprądowych, jak i różnicowoprądowych, to karygodne zaniedbanie. Każda instalacja, niezależnie od jej rodzaju, musi być wyposażona w sprawnie działające zabezpieczenia, które w przypadku awarii natychmiast odłączą zasilanie. Taniec na linie bez siatki bezpieczeństwa to kiepski pomysł.

Ostatnim, ale równie ważnym błędem, jest brak aktualnej dokumentacji powykonawczej i brak odpowiednio wykonanych pomiarów. Pamiętaj, że po zakończeniu prac instalacja musi zostać sprawdzona, a wyniki pomiarów zapisane. To nie tylko wymóg prawny, ale także punkt odniesienia w przypadku przyszłych napraw czy modernizacji.

Unikanie tych typowych błędów wymaga nie tylko wiedzy, ale i rzetelności. Inwestycja w profesjonalne materiały i usługi doświadczonego elektryka to zawsze najlepsza decyzja w kontekście przepisów dla instalacji elektrycznych natynkowych.

Instalacja Elektryczna Natynkowa – Przepisy: Q&A

• Czy instalacja elektryczna natynkowa jest zawsze dozwolona i zgodna z przepisami?

  Tak, instalacja elektryczna natynkowa jest dozwolona pod warunkiem ścisłego przestrzegania norm i wytycznych, które zapewniają ochronę przed porażeniem i pożarem. Kluczowe jest zastosowanie odpowiednich peszli lub korytek, które zabezpieczą okablowanie przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi.

• Jakie są główne zalety i wady instalacji natynkowej w kontekście przepisów bezpieczeństwa?

  Główną zaletą jest szybkość i łatwość montażu, co może obniżyć koszty i skrócić czas realizacji. Jest idealna w obiektach zabytkowych lub przemysłowych. Wadą jest natomiast większa podatność przewodów na uszkodzenia mechaniczne oraz ekspozycja na czynniki zewnętrzne, co wymaga rygorystycznego doboru materiałów (np. odpowiednia klasa szczelności IP) i ścisłego przestrzegania przepisów dotyczących ochrony okablowania, w tym użycia osłon i korytek.

• Jakie zabezpieczenia są obowiązkowe w instalacji elektrycznej natynkowej zgodnie z przepisami?

  Zabezpieczenia nadprądowe i różnicowoprądowe są bezwzględnie wymagane. Wyłączniki nadprądowe chronią przed przeciążeniami i zwarciami, natomiast wyłączniki różnicowoprądowe (RCD), najlepiej o prądzie znamionowym nie większym niż 30 mA dla obwodów ogólnego przeznaczenia, są kluczowe w ochronie przed porażeniem prądem. Wszelki osprzęt musi mieć odpowiednią klasę szczelności (IP) i wytrzymałość mechaniczną.

• Jakie są najczęstsze błędy popełniane przy instalacjach natynkowych i jak ich unikać według przepisów?

  Najczęstsze błędy to nieuwzględnienie stopnia odporności na uszkodzenia mechaniczne (brak odpowiednich osłon), ignorowanie klasy szczelności (IP) osprzętu (np. w pomieszczeniach wilgotnych), niewłaściwe mocowanie przewodów i osprzętu (niestabilne połączenia), brak należytych zabezpieczeń (nadprądowych i różnicowoprądowych) oraz brak aktualnej dokumentacji powykonawczej i pomiarów. Aby ich unikać, należy stosować certyfikowane materiały, rygorystycznie przestrzegać norm dotyczących ochrony mechanicznej, szczelności i zabezpieczeń, a także powierzać prace doświadczonym fachowcom i dokumentować każdy etap.
