Instalacja fotowoltaiczna montaż: sprawdzone metody na bezawaryjny system

Redakcja 2025-05-17 00:42 / Aktualizacja: 2026-05-14 15:33:50 | Udostępnij:

Decydując się na instalację fotowoltaiczną, stajesz przed zadaniem, które brzmi prosto zamontować panele na dachu a jednak kryje w sobie mnóstwo niuansów decydujących o tym, czy system będzie pracował z maksymalną sprawnością przez dwie dekady, czy zacznie tracić moc już po pięciu latach. Montaż paneli fotowoltaicznych to nie tylko przykręcenie modułów do konstrukcji nośnej; to precyzyjna inżynieria, która wymaga zrozumienia obciążeń wiatrowych, rozkładu sił w strukturze dachu, właściwego prowadzenia okablowania DC oraz tego, jak poszczególne elementy współpracują ze sobą w całym łańcuchu energetycznym. Jeśli szukasz wiedzy, która pozwoli ci ocenić oferty wykonawców albo samodzielnie zaplanować proces trafiłeś dokładnie tam, gdzie powinieneś.

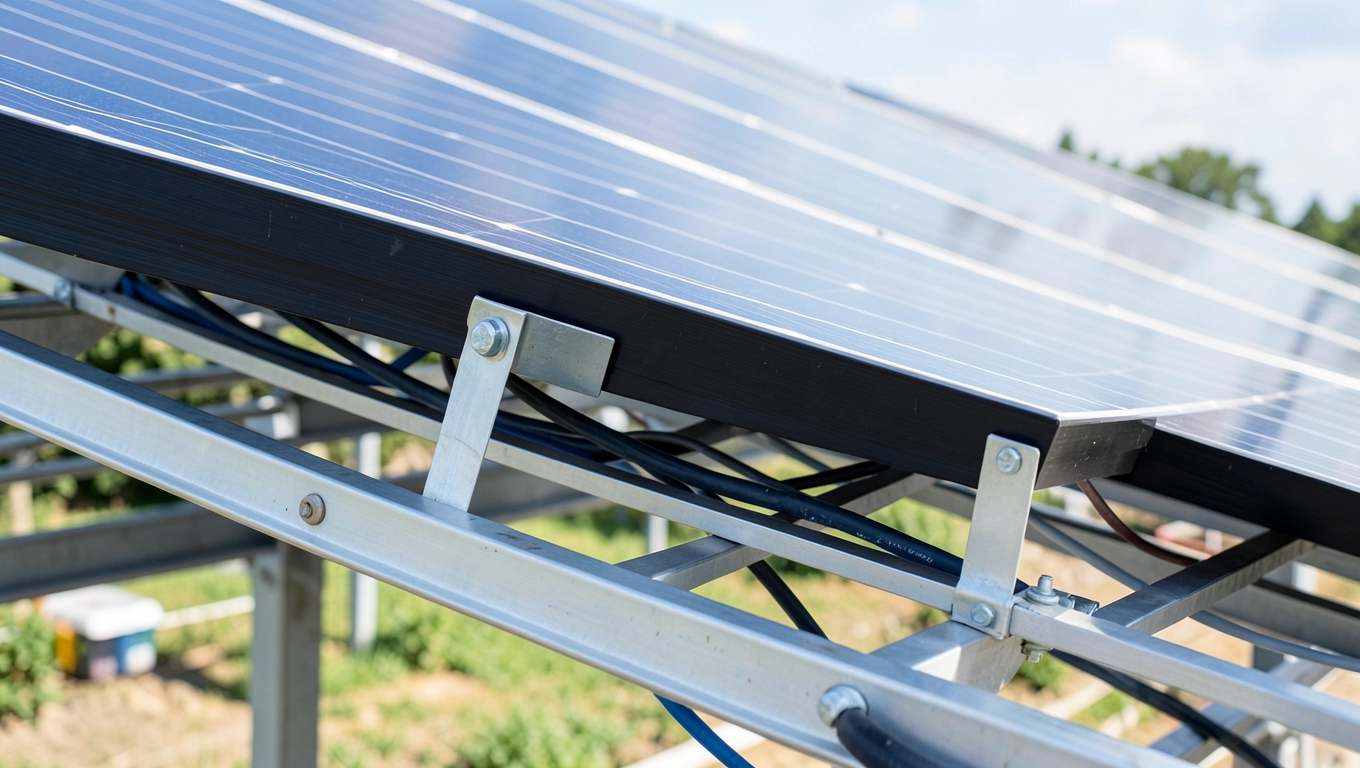

Instalacja fotowoltaiczna montaż

Montaż paneli fotowoltaicznych na dachu skośnym najważniejsze zasady

Każdy dach skośny wymaga indywidualnego podejścia, ponieważ kąt nachylenia połaci bezpośrednio wpływa na uzysk energii. Moduły fotowoltaiczne osiągają najwyższą sprawność, gdy promieniowanie słoneczne pada pod kątem zbliżonym do 90 stopni względem ich powierzchni czynnej stąd konieczność zastosowania specjalnych wsporników regulowanych, które pozwalają na korektę nachylenia panelu w zakresie 10-50 stopni w stosunku do połaci dachowej. W praktyce oznacza to, że na dachu o spadku 30 stopni montujemy wsporniki ustawione tak, aby finalny kąt nachylenia panelu wynosił około 35-40 stopni minimalizuje to straty wynikające z odbicia promieniowania przy niskim słońcu.

Konstrukcja nośna pod panele na dachu skośnym składa się z szyn aluminiowych przymocowanych do łat lub krokwi za pomocą śrub kotwiących, które muszą spełniać normę PN-EN 1993-1-1 w zakresie nośności na wyrywanie. Obciążenie generowane przez wiatr na ę photowoltaiczną o powierzchni 1,7 m² może sięgać w Polsce do 800 N/m² w strefach silnie wietrznych, dlatego projektant konstrukcji musi uwzględnić współczynnik bezpieczeństwa równy 1,5 inaczej mówiąc, każde mocowanie musi wytrzymać siłę o 50 procent większą niż maksymalne przewidywane obciążenie. Śruby kotwiące instaluje się bezpośrednio w krokwiach, a nie w samej membranie czy pokryciu dachowym, co gwarantuje przeniesienie sił na główny element konstrukcyjny budynku.

Rozmieszczenie modułów na dachu skośnym wymaga zachowania szczeliny wentylacyjnej między spodem panelu a powierzchnią dachu minimalna wartość to 80 mm, a optymalna wynosi 100-120 mm. Przestrzeń ta umożliwia swobodny przepływ powietrza chłodzącego ogniwa fotowoltaiczne, co jest kluczowe, ponieważ sprawność modułu spada o około 0,4-0,5 procent na każdy stopień Celsjusza powyżej 25°C. W praktyce panel pracujący w temperaturze 55°C dostarczy o 15 procent mniej energii niż ten sam moduł chłodzony do 35°C różnica, która w skali roku przekłada się na kilkaset kilowatogodzin mniej produkcji. Dlatego montaż „na styk" do pokrycia dachowego, popularny wśród niedoświadczonych ekip, to błąd prowadzący do realnych strat finansowych.

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

Okablowanie DC w instalacji na dachu skośnym prowadzi się wewnątrz specjalnych peszli odpornych na UV, mocowanych do łat za pomocą obejm stalowych unikamy prowadzenia przewodów bezpośrednio pod panelami, gdzie temperatura może przekraczać 70°C w upalne dni. Przewody solarne o przekroju 4 mm² wystarczają dla stringów do 15 amperów, natomiast przy większych instalacjach stosuje się przewody 6 mm², aby zminimalizować straty napięcia, które przy długościach rzędu 20-30 metrów mogą sięgać 2-3 procent mocy systemu. Skrzynki przyłączeniowe montuje się na zewnątrz budynku w dostępnym miejscu, z zachowaniem szczelności IP65, co pozwala na bezproblemową konserwację bez ingerencji w pomieszczenia mieszkalne.

Instalacja fotowoltaiczna na dachu płaskim skuteczne rozwiązania

Dach płaski oferuje swobodę aranżacji, ale wymaga zastosowania odpowiednich systemów mocujących, które skompensują brak naturalnego spadku. Najczęściej wybieranym rozwiązaniem są stojaki balastowe konstrukcje stalowe obciążone bloczkami betonowymi lub płytami, których masa oblicza się na podstawie sił wiatru działających na panel pod kątem 10 stopni do poziomu. W zależności od strefy obciążenia wiatrem, balast może wynosić od 80 do 120 kilogramów na metr kwadratowy powierzchni panelu; instalacja w centrum Polski przy dachu o wysokości do 10 metrów wymaga typowo około 90 kg/m², natomiast przy budynkach wysokościowych w strefie nadmorskiej wartość ta rośnie nawet do 150 kg/m².

Alternatywą dla balastowych konstrukcji są systemy montowane mechanicznie do hydroizolacji dachu tak zwane systemy dachowe z penetracją, które wymagają wykonania dodatkowych uszczelnień wokół punktów mocowania zgodnie z wytycznymi producenta membran. Rozwiązanie to pozwala na redukcję obciążenia statycznego nawet o 70 procent w porównaniu z wariantem balastowym, jednak instalacja wiąże się z ryzykiem przecieków, jeśli wykonawca nie zastosuje kołnierzy uszczelniających i systemu odwodnienia wokół każdego punktu przechodzenia przez izolację. Przepisy budowlane nakazują, aby takie penetracje były wykonane przez osobę posiadającą uprawnienia dekarskie, a każde przejście było udokumentowane protokołem szczelności.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Kąt nachylenia paneli na dachu płaskim dobiera się zazwyczaj między 10 a 15 stopni wartość ta stanowi kompromis między maksymalizacją produkcji energii a minimalizacją obciążenia wiatrem. Przy spadku 10 stopni roczna produkcja jest około 8 procent niższa niż przy optymalnym nachyleniu rzędu 35 stopni, lecz siły wiatru działające na konstrukcję spadają o 40 procent, co znacząco zmniejsza koszt systemu balastowego. Warto przy tym pamiętać, że na dachach płaskich konieczne jest zachowanie odstępów między rzędami paneli minimalna odległość równa się wysokości panelu pomnożonej przez współczynnik 1,5 aby uniknąć wzajemnego zacieniania się modułów w okresie, gdy słońce znajduje się nisko nad horyzontem.

Optymalne rozmieszczenie modułów na powierzchni płaskiej wymaga uwzględnienia orientacji geograficznej w Polsce najkorzystniejsze ustawienie to południowe, z odchyleniem maksymalnie 30 stopni na wschód lub zachód, co redukuje uzysk zaledwie o 5 procent w porównaniu z idealnym azymutem. Panele skierowane na północ tracą już 30-40 procent rocznej produkcji, co przy aktualnych cenach energii elektrycznej przekłada się na okres zwrotu wydłużony o trzy do pięciu lat. Dlatego przed rozpoczęciem montażu na dachu płaskim warto przeprowadzić analizę cieni rzucanych przez sąsiednie obiekty kominy, anteny, sąsiednie budynki które mogą periodycznie zmniejszać wydajność całego stringu.

Najczęstsze błędy podczas montażu instalacji fotowoltaicznej

Pierwszym i najpoważniejszym błędem jest niedoszacowanie obciążeń mechanicznych zarówno wiatrowych, jak i śniegowych co skutkuje zastosowaniem zbyt małej liczby punktów mocowania konstrukcji nośnej. Normy PN-EN 1991-1-4 precyzują ciśnienie prędkości wiatru dla poszczególnych stref Polski; na przykład w okolicach Trójmiasta wartość ta wynosi 500 Pa dla wysokości do 10 metrów, a na Podhalu spada do 400 Pa, lecz lokalne przyspieszenia turbulencyjne przy szczytach górskich potrafią ją podwyższyć dwukrotnie. Wykonawca, który pomija szczegółowe obliczenia i stosuje „standardowe" rozwiązania, naraża inwestora na zerwanie konstrukcji podczas pierwszej powiewnej zimy.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

Drugim powszechnym niedopatrzeniem jest niewłaściwe poprowadzenie przewodów DC, które prowadzą do nadmiernych strat napięcia lub tworzą pętle indukowane przez zmienne pole magnetyczne. Straty napięcia powyżej 2 procent w linii DC oznaczają, że moc oddawana do sieci jest mniejsza niż moc generowana przez panele różnica, która przy instalacji 10 kW może sięgać 200 watów na godzinę szczytową. Zjawisko to występuje szczególnie wtedy, gdy przewody biegną równolegle do instalacji elektrycznej budynku lub są zbyt długie przy zbyt małym przekroju. Rozwiązaniem jest stosowanie przewodów o przekroju 6 mm² dla instalacji powyżej 8 kW oraz prowadzenie ich w oddzielnych peszlach, z dala od kabli zasilających.

Błąd trzeci to nieprawidłowe podłączenie stringów do falownika, wynikające z niezrozumienia charakterystyki napięciowo-prądowej modułów fotowoltaicznych. Każdy string musi dostarczać napięcie mieszczące się w zakresie MPPT falownika zbyt niskie napięcie sprawia, że inverter pracuje poniżej optimum, generując straty konwersji rzędu 5-8 procent, natomiast napięcie zbyt wysokie może wyłączyć urządzenie lub nawet je uszkodzić. Przy panelach monokrystalicznych o napięciu roboczym 40 V i prądzie 10 A, string złożony z 10 modułów generuje napięcie 400 V, co odpowiada typowym falownikom stringowym o zakresie MPPT 200-500 V. Kombinacja stringów równoległych wymaga zastosowania skrzynek stringowych z bezpiecznikami stringowymi ich pominięcie to ryzyko przepływu prądów wyrównawczych między stringami o różnych orientacjach.

Czwartym błędem jest montaż paneli bez zachowania odpowiedniej wentylacji spodniej części modułu problem szczególnie dotkliwy na dachach płaskich pokrytych papą, która nagrzewa się do temperatur przekraczających 80°C w upalne dni. Bez szczeliny wentylacyjnej o minimalnej wysokości 50 mm moduł pracuje w podwyższonej temperaturze, co obniża jego sprawność o 0,4 procent na każdy stopień przy różnicy 20°C względem temperatury nominalnej strata roczna produkcji może sięgnąć 8 procent. Systemy montażowe z wbudowanymi dystansownikami tworzącymi szczelinę minimum 80 mm rozwiązują ten problem, lecz wymagają precyzyjnego rozmieszczenia, aby nie doszło do punktowego obciążenia szyby modułu.

Piątym błędem jest ignorowanie aspektu przeciwpiorunowej ochrony instalacji fotowoltaicznej, szczególnie na dachach jednorodzinnych, gdzie system PV stanowi przewodzący element na szczycie budynku. Zgodnie z normą PN-EN 62305, instalacje PV o mocy powyżej 3 kW wymagają zainstalowania ograniczników przepięć typu 2 na przewodach DC przed falownikiem ich koszt to około 200-400 złotych za sztukę, lecz chronią one warte kilkadziesiąt tysięcy złotych moduły przed uszkodzeniem wyładowaniem atmosferycznym. Brak takich zabezpieczeń to ryzyko finansowe, którego skala ujawnia się dopiero po burzy z aktywnością piorunową.

Instalacja fotowoltaiczna pytania i odpowiedzi dotyczące montażu

Jakie są podstawowe etapy montażu instalacji fotowoltaicznej?

Montaż instalacji fotowoltaicznej realizuje się w kilku kluczowych krokach: 1️⃣ Analiza warunków lokalnych i ocena dostępnej powierzchni (nasłonecznienie, nachylenie dachu, ewentualne cienie). 2️⃣ Projekt systemu dobór mocy paneli, rodzaju inwertera oraz schematu połączeń. 3️⃣ Przygotowanie konstrukcji nośnej montaż uchwytów, szyn lub słupków w zależności od podłoża. 4️⃣ Instalacja paneli ustawienie i zamocowanie modułów na przygotowanej ramie. 5️⃣ Wykonanie połączeń elektrycznych łączenie stringów, okablowanie DC, podłączenie inwertera oraz instalacja AC. 6️⃣ Uziemienie i zabezpieczenia montaż ochronników przeciwprzepięciowych oraz prawidłowe uziemienie. 7️⃣ Testy i uruchomienie pomiary mocy, sprawdzenie działania systemu i ewentualna kalibracja. Każdy etap musi być zgodny z obowiązującymi normami bezpieczeństwa oraz przepisami prawa budowlanego.

Na co zwrócić uwagę przy doborze kąta nachylenia i kierunku ustawienia paneli?

Kąt nachylenia paneli powinien być zbliżony do szerokości geograficznej miejsca instalacji, aby maksymalizować dopływ promieniowania słonecznego. Dla Polski optymalny kąt wynosi zazwyczaj od 30° do 40°. Kierunek ustawienia (azymut) w północnej półkuli powinien być skierowany na południe; w przypadku dachów o innej orientacji można wprowadzić niewielkie odchyłki, które minimalnie zmniejszą produkcję energii. Dodatkowo warto uwzględnić ewentualne cienie z drzew, kominów czy sąsiednich budynków, które mogą obniżyć wydajność nawet o kilkanaście procent.

Jakie są różnice w montażu paneli na dachu, gruncie i elewacji budynku?

Każde podłoże wymaga nieco innego podejścia: ? Dach najczęściej stosuje się systemy szynowe przymocowane do krokwi lub łat za pomocą uchwytów kotwi, które rozkładają ciężar paneli. Montaż jest stosunkowo szybki, ale konieczne jest sprawdzenie nośności konstrukcji dachowej. ? Grunt wykorzystuje się słupki wbijane, śruby fundamentowe lub betonowe podstawy, które zapewniają stabilność nawet przy silnych wiatrach. Tego typu instalacje łatwiej regulować pod kątem i azymutem, lecz wymagają więcej miejsca. ? Elewacja / fasada stosuje się specjalne profile montażowe lub systemy BIPV (building‑integrated photovoltaics), które zastępują tradycyjne materiały budowlane. Instalacja na elewacji często wiąże się z koniecznością dodatkowego obciążenia konstrukcji ściany oraz zapewnienia odpowiedniej wentylacji paneli.

Jak prawidłowo wykonać połączenia elektryczne w systemie PV?

Połączenia elektryczne przeprowadza się według ściśle określonego schematu: 1️⃣ Stringi panele łączy się szeregowo, aby uzyskać wymagane napięcie DC. Należy przestrzegać maksymalnej dopuszczalnej wartości napięcia stringu podanej przez producenta. 2️⃣ Równoległe łączenie stringów w przypadku większych instalacji stringi łączy się równolegle w celu uzyskania odpowiedniego prądu. Każdy string zabezpiecza się oddzielnym bezpiecznikiem lub wyłącznikiem. 3️⃣ Konektory MC4 stosuje się je do łączenia przewodów DC, pamiętając o właściwej polaryzacji. 4️⃣ Inwerter podłącza się go do strony DC systemu, a następnie do rozdzielni AC budynku. Inwerter musi być dobrany do mocy szczytowej całego układu. 5️⃣ Uziemienie metalowe elementy konstrukcji i ramy paneli łączy się z uziomem ochronnym, zgodnie z normą PN‑EN 62446. 6️⃣ Ochrona przeciwprzepięciowa montuje się ograniczniki przepięć SPD na wejściu DC i AC, aby zabezpieczyć system przed uderzeniami piorunowymi.

Ile kosztuje montaż instalacji fotowoltaicznej i od czego zależy cena?

Koszt montażu instalacji PV w Polsce waha się w granicach 4 000-6 500 PLN za każdy kilowat mocy zainstalowanej, w zależności od wielu czynników: ? Rodzaj dachu dachy płaskie wymagają dodatkowych uchwytów i konstrukcji nośnych, co podnosi cenę w porównaniu z dachami skośnymi. ? Wielkość systemu większa moc oznacza więcej paneli, ale koszt jednostkowy maleje dzięki efektowi skali. ? Zastosowane komponenty marka paneli, typ inwertera (stringowy, mikroinwerter) oraz jakość okablowania wpływają na ostateczną cenę. ? Warunki gruntowe i dostępność instalacje naziemne mogą wymagać prac ziemnych i dodatkowych fundamentów, co podnosi koszt robocizny. ? Formalności i pozwolenia opłaty administracyjne, koszty przyłączenia do sieci oraz ewentualne audyty energetyczne stanowią dodatkową pozycję w budżecie.

Czy instalacja fotowoltaiczna działa w pochmurne dni i jak wpływa na sieć elektroenergetyczną?

Panele fotowoltaiczne wytwarzają prąd nawet przy rozproszonym świetle, choć ich sprawność spada w pochmurne dni produkcja może wynosić zaledwie 10-30 % nominalnej mocy. Dzięki temu instalacja nadal dostarcza energię do wewnętrznych odbiorników, a nadwyżka jest oddawana do sieci publicznej w ramach systemu net‑meteringu. Z technicznego punktu widzenia duża liczba mikroinstalacji PV może powodować podniesienie napięcia w liniach niskiego napięcia, zwłaszcza w godzinach szczytu produkcji. Nowoczesne inwertery dysponują funkcjami regulacji mocy biernej i ograniczania wartości napięcia, co pozwala minimalizować negatywny wpływ na sieć elektroenergetyczną.
