Instalacja elektryczna w domu od czego zacząć, by nie żałować

Projekt i schemat obwodów w domu

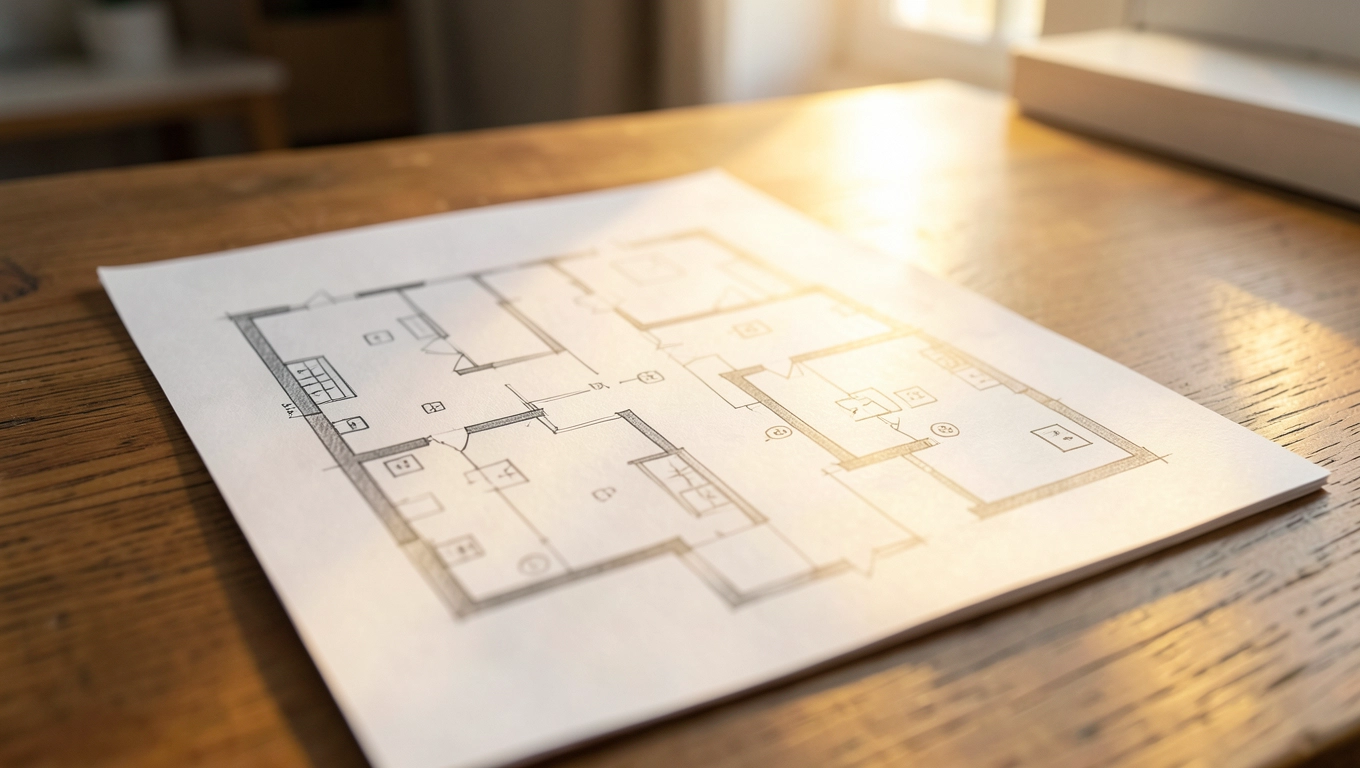

Zanim pojawia się pierwszy przewód, musi powstać rysunek. Dobry schemat instalacji elektrycznej w domu wygląda jak mapa drogowa budynku: pokazuje trasę każdego obwodu, rozmieszczenie gniazdek, włączników światła, punktów oświetleniowych i miejsca, w którym stanie rozdzielnica. Na tym etapie nie chodzi o estetykę rysunku, lecz o rozdzielenie obciążeń tak, aby jedno zwarcie nie pozbawiło prądu całego parteru w środku zimy.

• Projekt i schemat obwodów w domu
• Pozwolenie i wymagania bezpieczeństwa dla instalacji
• Lista materiałów oraz narzędzi do okablowania domu
• Najczęstsze błędy przy samodzielnej instalacji elektrycznej

Przyjmij zasadę: każde pomieszczenie minimum dwa obwody gniazdkowe, jeden oświetleniowy i osobny obwód dla urządzeń o dużym poborze. Kuchenka indukcyjna, piecyk elektryczny, bojler, pompa ciepła czy klimatyzacja wymagają wydzielonych linii, bo chwilowy prąd rozruchowy potrafi przekroczyć 25 A. Zwykłe gniazdko 16 A po prostu tego nie udźwignie, a jego przegrzanie kończy się najczęściej stopioną izolacją.

Na schemacie zaznacz też przyszłe potrzeby. Garaż planowany pod ładowarkę samochodu? Łazienka przerabiana z wanną na prysznic typu walk-in? Każda zmiana aranżacji w trakcie tynkowania to kucie ścian i prowadzenie kabli od zera. Lepiej wrzucić do rury peszel dodatkowy kabel zapasowy teraz niż odkrywać za dwa lata, że w sypialni brakuje gniazda przy oknie.

Kolejny detal, który odróżnia schemat laika od schematu fachowca, to rozdzielenie obwodów oświetleniowych od gniazdkowych. Dlaczego to takie ważne? Bo gdy w łaziance wypnie korki z powodu suszarki, światło w korytarzu działa dalej. Bezpieczeństwo w nocy zależy od tej drobnej decyzji projektowej, a nie od marki wyłączników nadprądowych w rozdzielnicy.

Rozdzielnica powinna wyrastać w miejscu suchym, łatwo dostępnym, najlepiej w pobliżu wejścia. Norma PN-HD 60364 wymaga, by urządzenia odcinające zasilanie były dostępne bez klucza. Dlatego planuj ją na wysokości około 1,5 m od podłogi, w strefie ogólnodostępnej. Piwnica pełna regałów z przetworami to najgorsze miejsce, bo w sytuacji awaryjnej utrudnia szybkie odcięcie napięcia.

Rozmieszczenie punktów elektrycznych według funkcji pomieszczeń

Kuchnia rządzi się swoimi prawami. Nad blatem roboczym potrzebujesz minimum czterech gniazdek podłączonych do dwóch obwodów, gniazda wysokiego przy zmywarce, osobnego nad lodówką i wydzielonego dla piekarnika oraz płyty. Łazienka to osobny temat: tam obowiązują strefy ochronne opisane w normie. W strefie 0 i 1 nie montuje się żadnych elementów, w strefie 2 dopuszcza się tylko gniazda zabezpieczone wyłącznikiem różnicowoprądowym o prądzie zadziałania do 30 mA.

Sypialnie i pokoje dzienne planuj z myślą o scenariuszu, w którym telewizor stoi na ścianie, a lampka nocna leży po obu stronach łóżka. Standard to podwójne gniazdo przy każdym boku, podwójny włącznik światła przy drzwiach i osobne sterowanie dla kinkietu nad wezgłowiem. Salon, w którym lampa stojąca, projektor i konsola do gier ciągną prąd z jednego obwodu, kończy się migotaniem przy każdej eksplozji na ekranie.

Przykładowy podział obwodów dla domu 130 m²

• Obwód 1: oświetlenie parteru, zabezpieczenie B10 A.
• Obwód 2: oświetlenie piętra i klatki schodowej, B10 A.
• Obwód 3: gniazdka salon i kuchnia, B16 A.
• Obwód 4: gniazdka sypialnie i korytarz, B16 A.
• Obwód 5: gniazdka łazienka i pralnia, B16 A plus wyłącznik różnicowoprądowy 30 mA.
• Obwód 6: kuchenka elektryczna lub płyta indukcyjna, dedykowany kabel 5×4 mm² i wyłącznik B32 A.
• Obwód 7: bojler lub podgrzewacz wody, B20 A.
• Obwód 8: garaż, pomieszczenie gospodarcze, zewnętrzne gniazda hermetyczne.

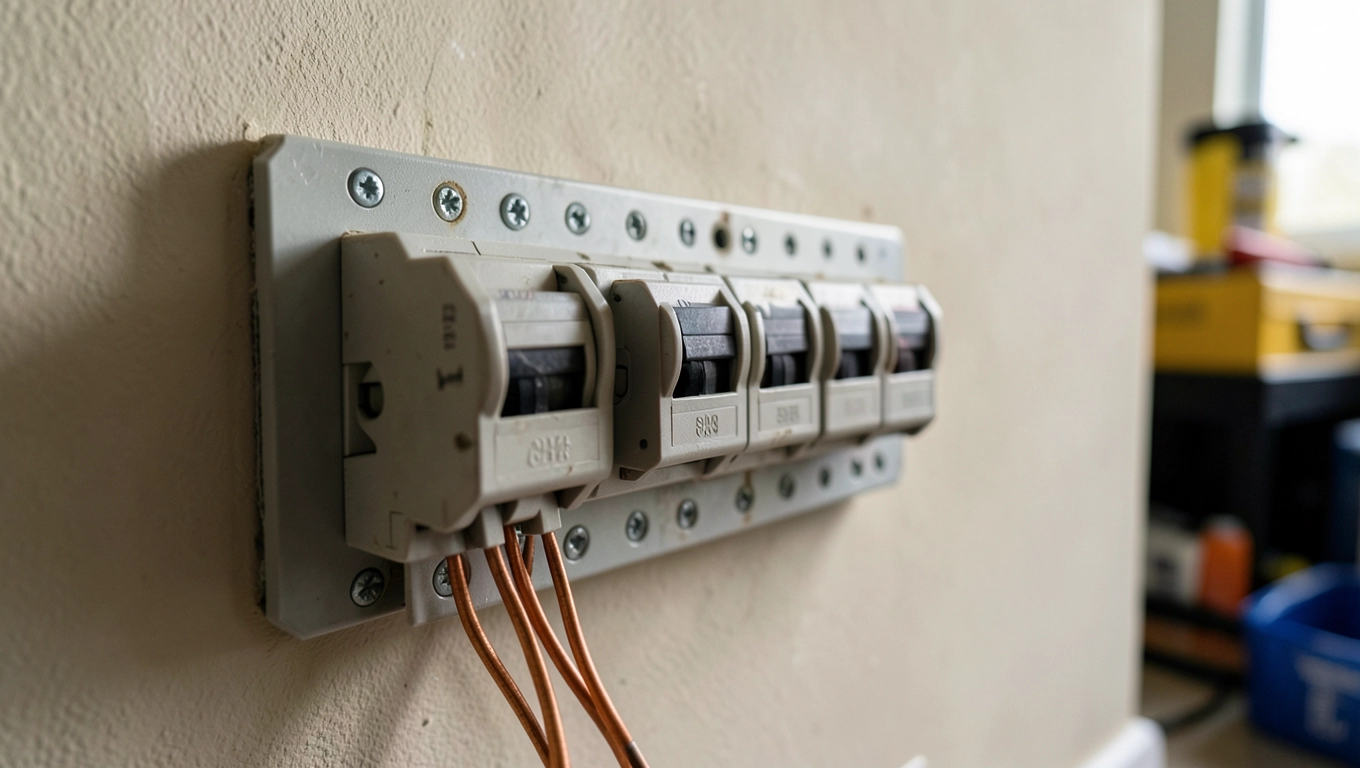

Pozwolenie i wymagania bezpieczeństwa dla instalacji

Elektryka bez zgłoszenia to najkrótsza droga do utraty ubezpieczenia. W Polsce roboty budowlane obejmujące instalację elektryczną wymagają kierownika budowy z uprawnieniami albo co najmniej zgłoszenia do starostwa powiatowego. Samowolne włączenie prądu w nowym budynku traktowane jest jak samowola budowlana, a ubezpieczyciel w razie pożaru odmówi wypłaty odszkodowania. Tyle wystarczy, żeby zatrzymać się przed pierwszym kablem i zapytać, co właściwie wolno.

Uprawnienia SEP do 1 kV daje się zdobyć w ciągu kilku tygodni na kursie wieczorowym, a ich koszt rzadko przekracza 1500 zł. Egzamin składa się z dwóch części: pisemnej obejmującej znajomość norm PN-HD 60364 i przepisów BHP oraz ustnej, podczas której komisja pyta o praktyczne schematy i zabezpieczenia. Bez tego dokumentu nie podpiszesz żadnego protokołu odbioru, a elektryk, którego wynajmiesz do podłączenia rozdzielnicy, odmówi pracy.

Norma PN-HD 60364 dzieli instalację na strefy ochronne, klasy sprzętu oraz wymusza stosowanie wyłączników różnicowoprądowych i nadprądowych. To nie jest propozycja, to obowiązek. Wyłącznik różnicowoprądowy o prądzie zadziałania 30 mA chroni życie, bo odcina zasilanie w czasie poniżej 40 ms, czyli zanim prąd rażeniowy porazi serce. Wyłącznik nadprądowy B16 A chroni przewód przed przegrzaniem, bo przerywa obwód, gdy natężenie przekroczy wartość, na jaką zaprojektowano izolację.

Kolejny element to uziemienie. W domu z fundamentem betonowym wykonuje się tzw. uziom fundamentowy, nazywany też uziomem typu UFER. Pasy stalowe w ławach fundamentowych łączy się w pierścień i wyprowadza zacisk do rozdzielnicy. Rezystancja takiego uziomu rzadko przekracza 5 Ω, co spełnia wymóg normy bez dodatkowych bednarek wbijanych w grunt. Jeśli budujesz na płycie fundamentowej, rola uziomu spoczywa na siatce zbrojeniowej, którą elektryk pomiarowiec zmierzy po zalaniu betonu.

Checklista zgłoszeniowa przed rozpoczęciem prac

• Projekt instalacji wykonany przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej.
• Oświadczenie kierownika budowy o przejęciu obowiązków, jeśli wymaga tego decyzja pozwolenia na budowę.
• Kopia uprawnień SEP osoby wykonującej prace.
• Zgłoszenie robót nie wymagających pozwolenia albo uzyskanie decyzji pozwolenia na budowę z projektem zamiennym.
• Planowane terminy rozpoczęcia i zakończenia prac.
• Ustalenie z inspektorem nadzoru inwestorskiego harmonogramu odbiorów częściowych.

Inspektor nadzoru inwestorskiego przychodzi dwukrotnie. Pierwszy raz po wykonaniu tak zwanego etapu rough-in, czyli po ułożeniu kabli i zamontowaniu puszek, ale przed tynkowaniem. Drugi raz po zakończeniu montażu, przed załączeniem napięcia. Każdy odbiór kończy się wpisem do dziennika budowy. Bez tych wpisów nie dostaniesz zaświadczenia o zgodności z projektem, a bez niego przyłącze energetyczne nie zostanie podpisane.

Lista materiałów oraz narzędzi do okablowania domu

Koszt materiałów stanowi zwykle 35-45% wartości całej inwestycji. Resztę zjada robocizna, którą przy samodzielnym wykonaniu możesz przenieść na swoją pensję, ale nie na portfel. Precyzyjne wyliczenie pozwala uniknąć sytuacji, w której w sobotni poranek brakuje pięciu uchwytów kablowych, a sklep budowlany zamknięty jest do poniedziałku.

Przewód stanowi lwią część kosztu. Najczęściej stosuje się kabel miedziany typu YDYp o przekroju żyły 2,5 mm² do gniazdek i 1,5 mm² do oświetlenia. Linie zasilające kuchenkę i bojler ciągnie się przewodem 4 mm² lub 6 mm², w zależności od mocy odbiornika. Cena miedzi podlega wahaniom, ale przy domu 130 m² wartość kabli sięga zwykle 4500-6500 zł. Dodaj do tego peszle, uchwyty, puszki podtynkowe, złączki i taśmę izolacyjną, a kwota rośnie o kolejne 1500-2000 zł.

Narzędzia absolutnie niezbędne

• Miernik napięcia z atestem, najlepiej dwubiegunowy z sygnalizacją akustyczną.
• Ściągacz izolacji z regulacją siły nacisku, bo nożyk kaleczy żyły miedziane.
• Szczypce do zagniatania końcówek tulejkowych na żyłach wielodrutowych.
• Wiertarko-wkrętarka z wiertłami do betonu 6, 8 i 10 mm.
• Piła otwornica do puszek podtynkowych 60 mm.
• Poziomnica laserowa do wyznaczania tras kablowych.
• Marker, ołówek, taśma miernicza i sznurek traserski.

Rozdzielnica wraz z wyposażeniem to drugi duży wydatek. Obudowa natynkowa lub podtynkowa na 24-36 modułów kosztuje od 180 do 400 zł. Wyłączniki nadprądowe B10 A i B16 A w liczbie 12-18 sztuk doliczą kolejne 350-550 zł. Wyłączniki różnicowoprądowe 30 mA w liczbie trzech sztuk zamkną się w kwocie 600-900 zł. Rozłącznik główny i ogranicznik przepięć typu 1+2 dobiją do 700 zł. Łącznie sama rozdzielnica z osprzętem to wydatek rzędu 2200-3000 zł.

Gniazdka i włączniki stanowią najłatwiejszą do optymalizacji pozycję. Mechanizm kościowy kosztuje od 8 zł, ramka od 4 zł, klawisz od 6 zł. Komplet punktu w salonie zamknie się w 18 zł. Łazienka wymaga jednak gniazd bryzgoszczelnych z klapką za 25-35 zł oraz wyłączników o podwyższonym stopniu ochrony IP44. Przy 60 punktach instalacyjnych w domu średniej wielkości rachunek za osprzęt sięgnie 1500-2500 zł.

Porównanie kosztu materiałów: samodzielnie vs. z elektrykiem

Kolumna materiałowa pokazuje kwotę, którą i tak wydasz niezależnie od formy wykonania. Kolumna robocizny znika, jeśli sam kładziesz kable i montujesz puszki, choćby poświęcając na to 150-200 godzin wolnego weekendu. Różnica 5300 zł przy stawce 30-35 zł za godzinę Twojej pracy oznacza, że samodzielne wykonanie ma sens tylko wtedy, gdy czas nie jest Twoim wąskim gardłem.

Najczęstsze błędy przy samodzielnej instalacji elektrycznej

Błąd pierwszy i najczęstszy to przeciążanie obwodów. Łączenie salonu, jadalni i kuchni w jeden tor brzmi jak oszczędność przewodu. W praktyce wystarczy czajnik 2 kW plus mikrofalówka 1,2 kW plus zmywarka 2,1 kW, żeby przekroczyć dopuszczalne obciążenie. Kabel zaczyna grzać się w ścianie, izolacja pęka, a w peszlu pojawia się charakterystyczny zapach palonego PVC. Pożar w ścianie rozwija się wtedy poza zasięgiem czujnika dymu, bo czujnik wisi na środku sufitu.

Błąd drugi to brak przewodu ochronnego w gniazdkach. Stare instalacje TN-C pozbawione osobnego PE działają latami, bo prąd nie szuka drogi przez Ciebie, dopóki nie uszkodzisz izolacji. Nowoczesna sieć TN-C-S wymaga osobnego przewodu żółto-zielonego, poprowadzonego od rozdzielnicy do każdego gniazda. Pominięcie go skutkuje brakiem ochrony przeciwporażeniowej i natychmiastowym odrzuceniem instalacji przy odbiorze.

Błąd trzeci dotyczy głębokości bruzd. Kabel prowadzony po wierzchu pod tynkiem cienkowarstwowym z czasem zaczyna się odkształcać. Tynk pęka wzdłuż trasy, a po kilku latach widać nierówność nawet po malowaniu. Norma mówi o minimalnym przykryciu tynkiem 5 mm, ale praktycy trzymają się 10 mm, bo większa warstwa chroni mechanicznie przed wierceniem kołków rozporowych pod przyszłe półki.

Błąd czwarty to prowadzenie kabli pod skosami bez zachowania prostoliniowości. Efektownie wyglądający łuk kabla w suficie podwieszanym kosztuje pół metra przewodu więcej. Gorzej, że taki łuk utrudnia wymianę przewodu w peszlu i zwiększa ryzyko załamania miedzi. Żyła wielodrutowa po zagięciu pod kątem 90 stopni w ciasnym peszlu traci swoją elastyczność i po kilku latach kruszeje na zgięciu.

Błąd piąty to brak rezerwy w rozdzielnicy. Dom 130 m² wymaga minimum 24 modułów, a w praktyce lepiej zamontować obudowę na 36. Każdy przyszły obwód ogrzewania podłogowego, pompy ciepła, fotowoltaiki czy ładowarki samochodowej wymaga wolnego miejsca. Dokupienie nowej rozdzielnicy po zakończeniu budowy oznacza demontaż tynku wokół szafki i poprawki malarskie na pół ściany.

Błąd szósty to ignorowanie przepisów dotyczących stref wilgotnych. Gniazdko 230 V zamontowane 40 cm od krawędzi wanny w strefie 1 stanowi śmiertelne zagrożenie. Woda spadająca z prysznica potrafi przeniknąć nawet przez klapkę bryzgoszczelną. Wyłącznik różnicowoprądowy 30 mA ratuje życie, ale przepisy zabraniają w ogóle instalowania tam gniazd, więc łazienka projektowana bywa od początku bez kontaktu przy wannie.

Błąd siódmy to brak dokumentacji powykonawczej. Zakończona instalacja bez schematu z naniesionymi trasami kabli jest jak budynek bez planu. Za pięć lat, gdy zechcesz powiesić telewizor i nawiercisz ścianę wiertarką, trafiasz w kabel. Dokumentacja w szufladzie zostawia ślad po każdym przewodzie, a sam schemat zajmuje jedną kartkę A3 narysowaną kredą w kuchni po zakończeniu prac.

Błąd ósmy to rezygnacja z pomiarów po zakończeniu montażu. Każdy obwód wymaga pomiaru rezystancji izolacji, impedancji pętli zwarcia oraz działania wyłączników różnicowoprądowych. Miernik kosztuje mniej niż 300 zł, a wynajem profesjonalisty z protokołem zamyka się w 800 zł. Bez tych pomiarów instalacja nie przejdzie odbioru, a ubezpieczyciel podważy polisę przy pierwszej szkodzie.

Błąd dziewiąty to oszczędzanie na przewodzie ochronnym PE. Niektórzy prowadzą go tylko do kuchni i łazienki, zapominając o pokojach. Tymczasem każde metalowe obudowy sprzętu RTV, AGD, a nawet kinkietu z gwintem E27 wymagają uziemienia. Brak PE w sypialni oznacza, że przepięcie z sieci energetycznej pozbawia ochrony całą rodzinę, która śpi boso na parkiecie.

Błąd dziesiąty to łączenie przewodów skręcane bez złączek. Skręt dwóch miedzianych drutów owinięty taśmą izolacyjną wygląda funkcjonalnie przez pierwszy miesiąc. Po roku utlenia się, rośnie rezystancja, pojawia się grzanie. Pożar w puszce podtynkowej bywa przyczyną tragedii, której nikt się nie spodziewał, bo wszystko właśnie skończył i przykrył tynkiem. Złączka WAGO lub kostka ceramiczna kosztują grosze, a ratują życie.

Kiedy samodzielna instalacja elektryczna w domu nie ma sensu

Budynki o drewnianej konstrukcji szkieletowej wymagają specjalistycznej wiedzy o ochronie przeciwpożarowej. Przewody prowadzi się w stalowych rurkach lub korytkach, a każde przejście przez ścianę wymaga uszczelnienia masą ogniochronną. Amator bez doświadczenia w takiej zabudowie naraża cały dom na pożar, którego źródła nikt nie szuka w ścianie, lecz w piwnicy albo na poddaszu.

Remont generalny w bloku z wielkiej płyty to drugie pole minowe. Stare instalacje aluminiowe wymagają wymiany nie tylko ze względu na przekrój, ale też z powodu kruchości aluminium po 40 latach eksploatacji. Skręcanie miedzi z aluminium wymaga specjalnych złączek bi-metalicznych, a każda taka para generuje dodatkowy koszt i potencjalne miejsce grzania.

Budynki z pompą ciepła, fotowoltaiką i magazynem energii wymagają koordynacji kilku specjalistów jednocześnie. Bez automatyki budynkowej i wiedzy o bilansowaniu faz taki układ albo nie działa optymalnie, albo generuje straty finansowe przekraczające koszt wynajęcia firmy. W takim wypadku inwestycja w samodzielną naukę nie zwraca się w rozsądnym czasie.

Instalacja elektryczna w domu to nie jest projekt, w którym uczysz się na własnych błędach. Stawka jest zbyt wysoka, a konsekwencje zbyt poważne. Dlatego każdy element powyższego poradnika warto zweryfikować z osobą posiadającą aktualne uprawnienia SEP i doświadczenie pomiarowe. Samodzielność ma sens tam, gdzie łączysz naukę norm z konsekwencją w wykonaniu i dokumentowaniu każdego obwodu. Reszta wymaga pokory i wezwania fachowca.

Źródła: norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia", Ustawa Prawo budowlane z dnia 7 lipca 1994 r., Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, strona Głównego Urzędu Nadzoru Budowlanego gunb.gov.pl, Stowarzyszenie Elektryków Polskich sep.com.pl.
