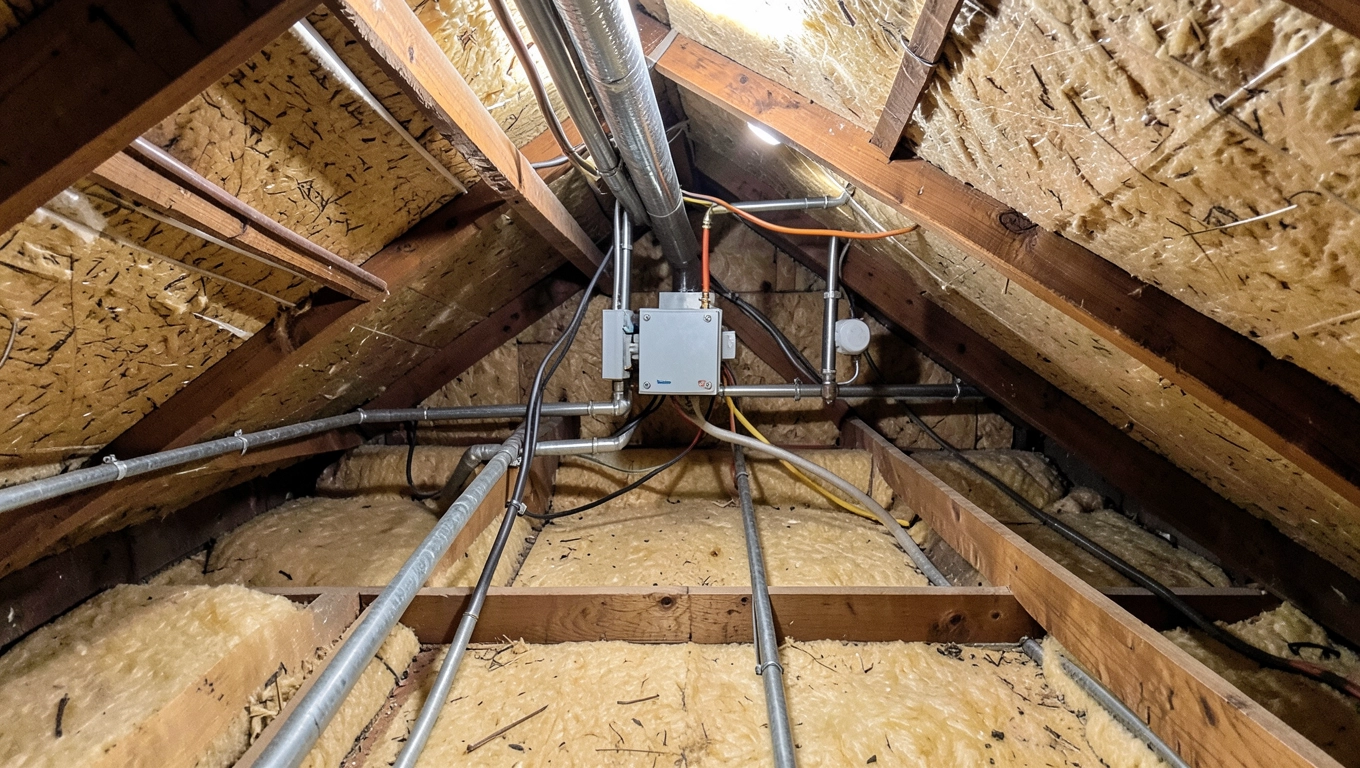

Instalacja elektryczna na poddaszu schemat krok po kroku bez puszek rozgałęźnych

Adaptacja poddasza to decyzja, w której elektryka odgrywa rolę równą izolacji czy oknom, a błąd w schemacie potrafi kosztować więcej niż cała reszta remontu. Źle dobrany przekrój kabla, pominięta różnicówka albo trasa przewodu poprowadzona wbrew fizyce cieplnej dachu zamieniają wygodne sypialnie w tykającą bombę. Poniżej konkretny przewodnik, który łączy zapisy normy PN-HD 60364 z realiami skośnych ścian, jętkowych wiązarów i płyt gipsowo-kartonowych. Bez lania wody, bez ogólników, za to z liczbami, schematami i listą kontrolną, którą można od razu wziąć do ręki.

• Planowanie instalacji elektrycznej na poddaszu
• Jakie kable i przekroje dobrać do obwodów na poddaszu
• Rozdzielnia, zabezpieczenia i odbiór instalacji na poddaszu
• Oświetlenie poddasza ze skosami rozmieszczenie i sterowanie
• Montaż krok po kroku od trasy do gniazdka
• Najczęstsze błędy i jak ich uniknąć
• Checklista 30 punktów przed uruchomieniem instalacji
• FAQ instalacja elektryczna na poddaszu schemat

Planowanie instalacji elektrycznej na poddaszu

Każdy porządny schemat zaczyna się od rzutu z góry, na którym rozmieszczasz meble, a dopiero potem punkty elektryczne. W sypialni 15 m² przewidzisz łóżko, dwie szafki nocne i toaletkę, a to oznacza minimum cztery gniazda podwójne, jedno pojedyncze i osobne zasilanie lampy sufitowej. W łazience ze skosem dochodzi strefa ochronna zero wokół prysznica, gdzie norma IEC 60364-7-701 zabrania osprzętu sieciowego w promieniu 60 cm od punktu czerpania wody.

Drugim krokiem jest podział na obwody, bo spięcie wszystkiego w jedną linię to proszenie się o kłopoty. Oświetlenie jedzie na wyłącznikach nadprądowych 10 A, gniazda ogólne na 16 A, a kuchenka elektryczna, bojler albo pompa ciepła na osobnych zabezpieczeniach 20-25 A. W praktyce poddasze 60 m² potrzebuje 6-8 obwodów, co przekłada się na 3-4 różnicówki 30 mA w rozdzielni. Zostawiaj 20-30% zapasu mocy przyłączeniowej, bo przyszłe klimatyzatory i ładowarki samochodowe szybko zjadają wolne ampery.

Warto narysować dwie wersje: rozmieszczenie mebli i osobno schemat elektryczny na poddaszu, gdzie każdy punkt ma współrzędne na ścianie. Profesjonalni projektanci korzystają z programów CAD, ale kartka A3 w kratkę z linijką w zupełności wystarczy amatorowi. Pamiętaj o gniazdach nad oknami połaciowymi do rolet zewnętrznych, zasilaniu rekuperatora w garderobie oraz o punktach do montażu oświetlenia w przyszłych zabudowach meblowych. Te elementy zamurowane za płytą G-K potem wymagają kucia.

Nigdy nie prowadź kabli w kanałach wentylacyjnych ani kominowych. Ciepło spalin i przeciągi wentylacyjne degradują izolację PVC w ciągu kilku lat, a pożar sadzy przenosi ogień wzdłuż przewodu jak po lontu.

Schemat obwodów co gdzie podłączyć

Przyjmij zasadę, że jeden obwód oświetleniowy obsługuje maksymalnie 20 punktów świetlnych przy przekroju 1,5 mm². Obwód gniazdowy z 2,5 mm² zamyka się na 8-10 gniazdach, przy czym łazienka i kuchnia zawsze idą osobno. Poniższa tabela pokazuje minimalne przekroje, doborowe zabezpieczenia nadprądowe i orientacyjne obciążenia, których przekroczenie powoduje zadziałanie wyłącznika w czasie krótszym niż sekunda.

Jakie kable i przekroje dobrać do obwodów na poddaszu

Rynek kabli w Polsce oferuje trzy podstawowe typy przewodów, które elektrycy stosują na co dzień. YDYp (płaski, w podwójnej izolacji) sprawdza się pod tynkiem i w peszelach prowadzonych po ścianie kolankowej. YDY (okrągły) lepiej znosi wielokrotne zginanie w kanałach podłogowych i sufitach podwieszanych. Ynżo to specjalistyczny przewód ognioodporny, wymagany w stropach i ścianach oddzielenia pożarowego, gdzie temperatura może przekroczyć 950°C.

Dobór przekroju to nie intuicja, lecz obliczenie oparte na dwóch parametrach: dopuszczalnym spadku napięcia (maksymalnie 3% dla obwodów oświetleniowych, 5% dla gniazd) oraz prądzie znamionowym zabezpieczenia. Kabel 1,5 mm² wytrzymuje ciągłe obciążenie 15 A, ale z marginesem bezpieczeństwa instaluje się go pod bezpiecznikiem 10 A. Gdy odległość od rozdzielni przekracza 25 metrów, przechodzi się na 2,5 mm² nawet dla oświetlenia, bo rezystancja miedzi zjada napięcie i żarówki migoczą przy starcie silnika lodówki.

Na poddaszu z drewnianą więźbą warto wybierać kable oznaczone symbolem Eca lub wyżej w klasyfikacji CPR (Construction Products Regulation). Tańsze przewody Dca bez izolacji LSZH (Low Smoke Zero Halogen) potrafią wydzielać chlorowodór podczas pożaru, który w połączeniu z wilgocią z deszczu zamienia się w kwas solny. To dlatego ubezpieczyciele coraz częściej żądają w polisach certyfikatów CPR dla kabli w domach szkieletowych.

Prowadź kable w peszelach z tworzywa bezhalogenowego (HF), nawet jeśli przewód sam w sobie nie jest LSZH. Koszt różnicy sięga 8-12 groszy za metr bieżący, a zyskujesz czas na ewakuację w razie pożaru. Dym bez chloru nie wywołuje paniki wśród domowników.

Przekrój kabla a zabezpieczenie mini-kalkulator

Aby policzyć liczbę obwodów, zsumuj planowane odbiorniki mocy w każdym pomieszczeniu i podziel przez 2 300 W (moc ciągła dla bezpiecznika 10 A) lub 3 680 W (dla 16 A). Dla przykładu sypialnia 15 m² z lampą sufitową 60 W, czterema gniazdami (każde do 2 000 W potencjalnie) i lampkami nocnymi 20 W daje łączną moc szczytową 1 280 W. To mniej niż połowa obciążenia gniazdowego 16 A, więc bez problemu mieści się w jednym obwodzie razem z garderobą. Kuchnia z kuchenką 7 kW, zmywarką 2,2 kW i okapem 0,3 kW wymaga trzech oddzielnych linii zabezpieczonych różnicówkami.

Rozdzielnia, zabezpieczenia i odbiór instalacji na poddaszu

Lokalizacja rozdzielni na poddaszu to decyzja, która wpływa na wygodę przez następne 30 lat. Najlepszym miejscem jest korytarz lub hol, 110-140 cm od podłogi do środka obudowy, z minimum 90 cm wolnej przestrzeni przed frontem. Zakaz zabudowy lustrzanej i szaf wnękowych obowiązuje zgodnie z normą PN-HD 60364. Skrzynka musi pozostać dostępna dla elektryka w każdej chwili, a jej drzwiczki nie mogą zastawiać ci drogiej komody.

Wewnątrz montuje się rozłącznik główny, wyłączniki różnicowoprądowe 30 mA typu AC lub A oraz wyłączniki nadprądowe. Typ A chroni lepiej w obwodach z pralkami i zmywarkami wyposażonymi w falowniki, bo wykrywa pulsujące prądy resztkowe, które zwykła różnicówka AC może przeoczyć. W domu z instalacją trójfazową warto rozważyć wyłącznik selektywny 300 mA na wejściu, który odcina zasilanie całego budynku tylko wtedy, gdy żadna z lokalnych różnicówek 30 mA nie zadziała w ciągu 0,3 sekundy.

Schemat rozdzielni rysuj jeszcze przed pierwszym wierceniem. Każdy moduł opisuj markerem: „R1 gniazda sypialnia", „R2 oświetlenie łazienka", „R3 bojler 2 kW". Profesjonalne rozdzielnice mają plastikowe listwy do opisu, ale kartka przyklejona w środku drzwiczek też spełnia swoją rolę. W razie awarii o trzeciej w nocy taki schemat jest wart więcej niż złoto, bo pozwala natychmiast odciąć właściwy obwód bez kluczenia po całym domu.

Pomiary odbiorcze co musi zrobić elektryk z uprawnieniami

Protokół odbioru to nie formalność, lecz dokument wymagany przez ubezpieczyciela i nadzór budowlany. Mierzy się impedancję pętli zwarcia (musi być poniżej 0,4 Ω dla 230 V, by bezpiecznik B16 A zadziałał w czasie 0,4 s), rezystancję izolacji (minimum 0,5 MΩ między przewodami L, N i PE) oraz czas zadziałania różnicówki (nie więcej niż 300 ms przy 30 mA). Miernikiem Sonel MPI-530 albo Fluke 1664FC takie badanie trwa 40 minut i kosztuje 250-450 zł w zależności od regionu.

Uprawnienia SEP do 1 kV (grupa G1, eksploatacja i dozór) są wymagane od osoby podpisującej protokół. Samodzielny inwestor może wykonać instalację, ale bez świadectwa kwalifikacyjnego nie zarejestruje jej w zakładzie energetycznym jako odbioru końcowego.

Oświetlenie poddasza ze skosami rozmieszczenie i sterowanie

Skosy to wyzwanie, bo klasyczna lampa sufitowa wisi 2,5 m nad podłogą w najwyższym punkcie, ale przy ścianie kolankowej ma już tylko 110 cm. Rozwiązaniem jest rezygnacja z centralnego żyrandola na rzecz stref świetlnych: taśm LED wzdłuż ościeżnicy okna połaciowego, oczek wbudoanych (downlight) w strefie przejściowej oraz kinkietów przy łóżku. Światło pośrednie w formie taśmy LED za listwą sufitową daje miękkie rozproszenie, które nie oślepia przy lekturze.

Wybierając oprawy, kieruj się kątem świecenia i temperaturą barwową. Reflektory LED o wąskim kącie 24° sprawdzają się jako akcenty na obrazach, natomiast szerokie 60° lepiej oświetlają blat biurka. Barwa 2700-3000 K sprzyja relaksowi w sypialni, a 4000 K poprawia koncentrację w gabinecie. Halogeny 12 V dawniej dominowały na poddaszach, ale żarzą się do 350°C, co w płycie G-K wymaga specjalnych osłon termicznych i odstępu 10 cm od izolacji. LED pobiera 1/10 mocy i grzeje na tyle słabo, że można go montować bezpośrednio w ociepleniu, o ile temperatura otoczenia nie przekracza 40°C.

Sterowanie oświetleniem w adaptacji poddasza to dziś więcej niż zwykły włącznik kołyskowy. Ściemniacze rotacyjne kosztują 35-80 zł i współpracują z żarówkami LED ściemnialnymi (szukaj symbolu dimmable). Systemy smart oparte na protokole Zigbee (Philips Hue, IKEA TRÅDFRI) pozwalają tworzyć sceny „wieczór" czy „czytanie" bez dodatkowej instalacji kablowej, a ich bramka komunikuje się z routerem bezprzewodowo. Jeśli jednak planujesz pełną automatykę, lepiej od razu ułożyć przewód YDYp 4×1,5 do każdego punktu, bo w razie awarii Zigbee sterownik ścienny nadal zadziała manualnie.

Na klatce schodowej prowadzącej na poddasze montuj czujnik ruchu z funkcją twilight, który załączy światło tylko po zmroku. To drobne udogodnienie obniża rachunek za prąd o 8-12% rocznie w domu czteroosobowym, a zarazem eliminuje szukanie włącznika z tacą w rękach.

Montaż krok po kroku od trasy do gniazdka

Trasowanie zaczyna się od wytyczenia poziomu na ścianach kolankowych i oznaczenia przebiegu kabli markerem. Kable prowadzi się zawsze pionowo lub poziomo, nigdy po przekątnej, bo za kilka lat ktoś będzie wiercił półkę i trafienie w przewód pod kątem 45° to gwarantowane zwarcie. Minimalny promień gięcia dla YDYp 3×2,5 wynosi pięciokrotność średnicy przewodu, czyli około 6 cm. Mniejszy łuk powoduje rozwarstwienie izolacji wewnętrznej i mikropęknięcia, które ujawniają się po 4-6 latach.

Puszki elektryczne osadza się w wywierconych otworach koronką o średnicy 68 mm, mocując je gipsem lub pianką montażową. W ścianach z płyt G-K stosuje się puszki do płyt kartonowo-gipsowych z wkrętami dociskowymi, które trzymają stabilnie bez ryzyka wypadnięcia. Każda puszka musi mieć dostateczną objętość: dla trzech przewodów 2,5 mm² potrzebujesz puszki głębokiej 60 mm, bo ciasno upakowane złączki grzeją się i mogą stopić plastik.

Rozdzielnię montuj po ułożeniu wszystkich kabli, ale przed tynkowaniem i malowaniem. Pozwala to wyciągnąć końcówki do skrzynki, sfazować je i podłączyć zgodnie ze schematem. Pamiętaj o żyłach ochronnych PE, które w domu z TN-C-S łączą się z szyną główną, a w instalacji TT z uziomem fundamentowym. Brak ciągłości PE to jeden z pięciu najczęstszych błędów, które wykrywają pomiary odbiorcze, a jego naprawa wymaga kucia ścian.

Zabezpieczenia przeciwpożarowe w drewnianej więźbie

Przejścia kablowe przez stropy i ściany oddzielenia pożarowego uszczelnia się masą ogniochronną o klasie EI 60 lub EI 120. Pianka Intumescent pęcznieje w temperaturze 200°C, wypełniając otwór, gdy izolacja kabla zaczyna się rozkładać. Koszt jednego przepustu to 40-90 zł, a pominięcie tego elementu powoduje utratę odporności ogniowej stropu, co dyskwalifikuje projekt w oczach rzeczoznawcy ubezpieczeniowego.

Kable prowadzone wzdłuż krokwi mocuje się uchwytami co 30 cm w poziomie i co 40 cm w pionie, zgodnie z normą N-SEP-E-002. Przy układaniu równolegle do krawędzi dachu zachowaj odstęp minimum 3 cm od folii paroizolacyjnej, by uniknąć kondensacji wilgoci. Trasa wzdłuż jętki, w środku warstwy wełny mineralnej, jest najprostsza w montażu, ale wymaga użycia przewodów o wyższej odporności termicznej, np. Ynżo, gdy temperatura w pustce dachowej latem przekracza 70°C.

Najczęstsze błędy i jak ich uniknąć

Pierwsza pułapka to zbyt mała liczba obwodów. Inwestorzy oszczędzają na różnicówkach i upychają wszystkie gniazda w jednym obwodzie 16 A, przez co przy włączonym czajniku i odkurzaczu bezpiecznik wybija co kwadrans. Drugi grzech to brak rezerwy w rozdzielni: pusta szyna DIN bez wolnych modułów oznacza, że za dwa lata każda nowa lampa ogrodowa kończy się rozbudową skrzynki, a to wymaga odłączenia napięcia na pół dnia.

Trzeci błąd to prowadzenie kabli w peszelach bez zachowania 30% zapasu objętości. Ciasno wciągnięte przewody nie chłodzą się prawidłowo, a ich wymiana bez kucia ściany staje się niemożliwa. Czwarty problem to brak puszek rewizyjnych w miejscach rozgałęzień, co w przyszłości uniemożliwia diagnostykę. Piąty, najgroźniejszy, to łączenie miedzi z aluminium bez złączek Cu/Al. Korozja elektrochemiczna w ciągu 2-3 lat rozgrzewa styk do 150°C i jest klasyczną przyczyną pożarów instalacji.

Checklista 30 punktów przed uruchomieniem instalacji

1-10: Dokumentacja i zabezpieczenia
1. Schemat instalacji w dwóch egzemplarzach (inwestor + wykonawca). 2. Projekt rozdzielni z oznaczonymi obwodami. 3. Obliczenia spadku napięcia dla najdłuższej trasy. 4. Dobór różnicówek 30 mA dla każdego obwodu mokrego. 5. Koordynacja zabezpieczeń nadprądowych z obciążeniem. 6. Ciągłość przewodu PE potwierdzona pomiarem. 7. Rezystancja uziomu poniżej 30 Ω. 8. Impedancja pętli zwarcia poniżej 0,4 Ω. 9. Świadectwo kwalifikacyjne wykonawcy (do 1 kV). 10. Zgłoszenie przyłączenia do zakładu energetycznego.

11-20: Trasy i osprzęt
11. Kable prowadzone wyłącznie pionowo lub poziomo. 12. Odstęp 25 cm od rur wody i gazu. 13. Przejścia przez stropy uszczelnione masą EI 60. 14. Puszki osadzone na głębokości 60 mm. 15. Gniazda hermetyczne IP44 w łazience. 16. Osłony termiczne pod oprawami w G-K. 17. Przewody Ynżo w ścianach oddzielenia pożarowego. 18. Zachowany zapas kabla 15 cm w każdej puszce. 19. Kable LF (bezhalogenowe) w pokojach dziecięcych. 20. Trasa oznaczona markerem przed tynkowaniem.

21-30: Oświetlenie i eksploatacja
21. Taśmy LED zasilane napięciem 24 V DC, transformator w miejscu wentylowanym. 22. Ściemniacze kompatybilne z zainstalowanymi żarówkami. 23. Czujniki ruchu w korytarzach i klatce schodowej. 24. Zasilanie rekuperatora na osobnym obwodzie. 25. Gniazdo serwisowe przy rozdzielni do celów konserwacyjnych. 26. Oznaczenie każdego obwodu w skrzynce markerem niezmywalnym. 27. Zapas 4-6 wolnych modułów w rozdzielni. 28. Rysunek pogłębiony z lokalizacją puszek pod płytą G-K. 29. Kopia schematu w chmurze lub sejfie. 30. Przegląd instalacji co 5 lat przez elektryka z uprawnieniami.

FAQ instalacja elektryczna na poddaszu schemat

Czy mogę prowadzić kable po krokwiach?
Tak, ale wyłącznie w peszelach mocowanych do krokwi uchwytami co 30 cm. Bezpośrednie mocowanie kabla do drewna nie jest zabronione, lecz ryzyko mechanicznego uszkodzenia przy pracach dekarskich wzrasta. W strefie okapu dachowego, gdzie temperatura latem sięga 70°C, zaleca się Ynżo zamiast YDYp.

Ile obwodów potrzebuję na poddaszu 80 m²?
Przy czterech pokojach, dwóch łazienkach i aneksie kuchennym realna liczba to 8-10 obwodów: 3 oświetleniowe, 4 gniazdowe, po jednym dla bojlera, klimatyzacji i zmywarki. Przy pompie ciepła dochodzi jeszcze jeden wydzielony obwód trójfazowy 400 V.

Jaka jest realna cena instalacji na poddaszu?
Materiały do 80 m² to koszt 4 500-7 000 zł w zależności od klasy osprzętu. Robocizna z certyfikatem to 6 500-10 000 zł, a pomiary odbiorcze 300-500 zł. Razem z projektem budżet oscyluje wokół 12 000-18 000 zł, przy czym różnicę między budżetowym a premium wykonawcą często stanowi właśnie jakość rozdzielni i osprzętu.

Czy potrzebuję pozwolenia na wymianę instalacji?
Wymiana w obrębie istniejącej instalacji nie wymaga pozwolenia na budowę, lecz zgłoszenia robót budowlanych, jeśli ingerujesz w elementy konstrukcyjne (np. kucie bruzd w stropie). Nowa instalacja w nowo adaptowanym poddaszu zawsze wymaga projektu budowlanego zamiennego i kierownika budowy z uprawnieniami.

Pobierz gotowy schemat rozdzielni dla poddasza 60 m² w formacie PDF. Wystarczy, że w komentarzu podasz liczbę pokoi i zaplanowanych odbiorników dużej mocy, a otrzymasz spersonalizowany rysunek z podziałem na obwody, przekrojami kabli i listą materiałów.

Źródła danych i przepisów

• PN-HD 60364 wymagania dotyczące instalacji elektrycznych niskiego napięcia (www.pkn.pl)
• N-SEP-E-002 Instalacje elektryczne w budynkach mieszkalnych, Stowarzyszenie Elektryków Polskich (www.sep.com.pl)
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• PN-EN 50575 Kable i przewody do ogólnych zastosowań w obiektach budowlanych, klasyfikacja CPR (www.pkn.pl)
• Portal branżowy Elektro.info artykuły techniczne dotyczące odbiorów i pomiarów (www.elektro.info.pl)
