Instalacja elektryczna na jachcie motorowym — kompletny poradnik

Kolektyw redakcyjny ite - 26 sierpnia 2026 r.

Słona woda potrafi zjeść mosiądz w jeden sezon, a wibracje silnika dobiją połączenie, które w domu przetrwałoby dekadę. Instalacja elektryczna na jachcie motorowym rządzi się własnymi prawami i właśnie dlatego doświadczenie zdobyte przy remoncie kuchni tutaj nie wystarczy. W środku znajdziesz konkretne liczby, tabele przekrojów, odwołania do norm ISO 13297 oraz ABYC, a także listę błędów, przez które niejeden jacht wracał do portu na holu. Tekst powstał z myślą o armatorze, który chce zrozumieć swój system, a nie tylko kupić kolejny kabel.

instalacja elektryczna na jachcie motorowym

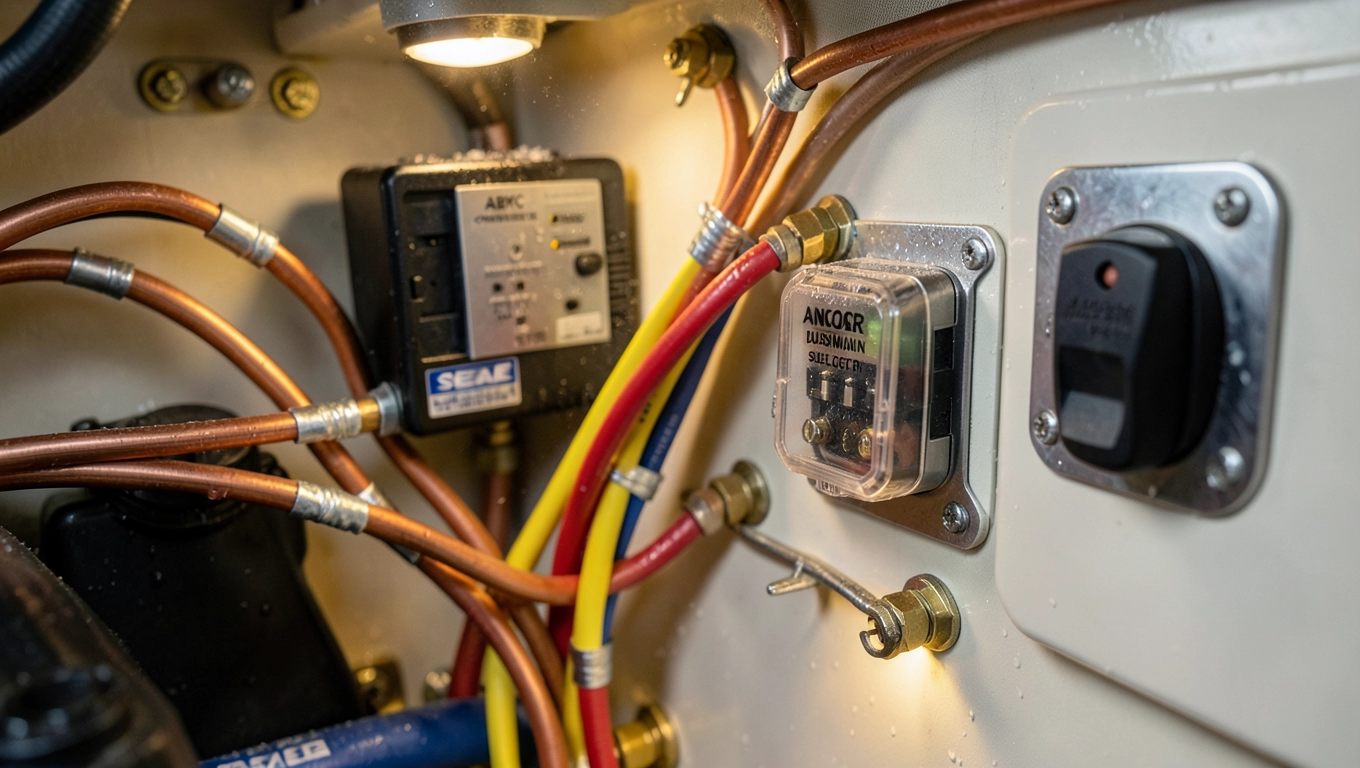

Anatomia pokładowego systemu zasilania

Sercem każdej jednostki pływającej jest rozdzielnica, czyli panel zbierający wszystkie obwody w jednym miejscu i pozwalający je zabezpieczyć. W małych łodziach spotkasz prostą listwę z wyłącznikami termicznymi, w większych jachtach rozbudowane szafy z podziałem na banki (dzienny, nocny, rezerwowy) oraz monitorowanie napięcia na każdym ogniwie.

Obok rozdzielnicy pracują akumulatory, ładowarki, przetwornice i BMS, czyli system zarządzania baterią. Akumulatory dzielą się na rozruchowe (grube płyty, krótkotrwały wysoki prąd) oraz serwisowe (głębokie cykle, długie godziny pod obciążeniem). Rozruchowy rusza silnik, serwisowe zasilają lodówkę, oświetlenie, pompę zęzową i elektronikę nawigacyjną.

Ładowarka pobiera prąd z generatora lub z lądu i wtłacza go w akumulatory czterostopniowo: bulk, absorpcja, equalizacja, float. Każdy stopień ma sens: bulk szybko podnosi napięcie, absorpcja dokańcza ładowanie bez przegrzewania ogniw, equalizacja okresowo miesza elektrolit w bateriach kwasowo-ołowiowych, a float utrzymuje pełen stan bez szkliwienia płyt.

Panele fotowoltaiczne uzupełniają produkcję prądu w ciągu dnia, ale ich napięcie trzeba wyrównać przez kontroler MPPT, bo nominalne 18 V modułu uszkodziłoby akumulator 12 V. Inwerter 230 V przydaje się do ekspresu do kawy czy ładowarki laptopa, lecz każdy kilowat pobiera z baterii 80 A, więc warto go włączać świadomie.

Na mostku kapitańskim znajdziesz osprzęt nawigacyjny, czyli plotter, AIS, radio VHF, echosondę i autopilota. Te urządzenia gadają między sobą przez magistralę NMEA 2000, jedną parę przewodów, która niesie zasilanie i dane jednocześnie. Standaryzacja NMEA ułatwia diagnostykę, bo każdy czujnik ma przypisany identyfikator i można go odpytać z poziomu dowolnego wyświetlacza.

Trzy napięcia, trzy filozofie

NapięcieGdzie stosowaneMocne stronySłabe strony
12 Vłodzie do 9 m, proste instalacjełatwy dostęp do komponentów, niska masa przewodów przy krótkich trasachduże spadki napięcia przy dłuższych odcinkach, grube kable do mocniejszych odbiorników
24 Vjachty 10-15 m, systemy z większym poboremcieńsze kable przy tej samej mocy, mniejsze straty cieplnekonieczność stosowania przetwornic dla części urządzeń 12 V, droższe akumulatory
230 Vgniazda pokładowe, gniazda w kabinie, ładowarka z lądukompatybilność ze sprzętem domowym, wyższa moc z gniazdkaryzyko porażenia w wilgotnym środowisku, wymaga wyłącznika różnicowoprądowego 30 mA

Wybór napięcia to decyzja projektowa, którą warto podjąć przed położeniem pierwszego kabla. Przejście z 12 V na 24 V w gotowej łodzi oznacza wymianę akumulatorów, większości ładowarek i kontrolerów oraz przegląd każdego odbiornika pod kątem tolerancji napięcia.

Dobór kabli morskich i zabezpieczeń w instalacji jachtowej

Dobór kabli morskich i zabezpieczeń w instalacji jachtowej

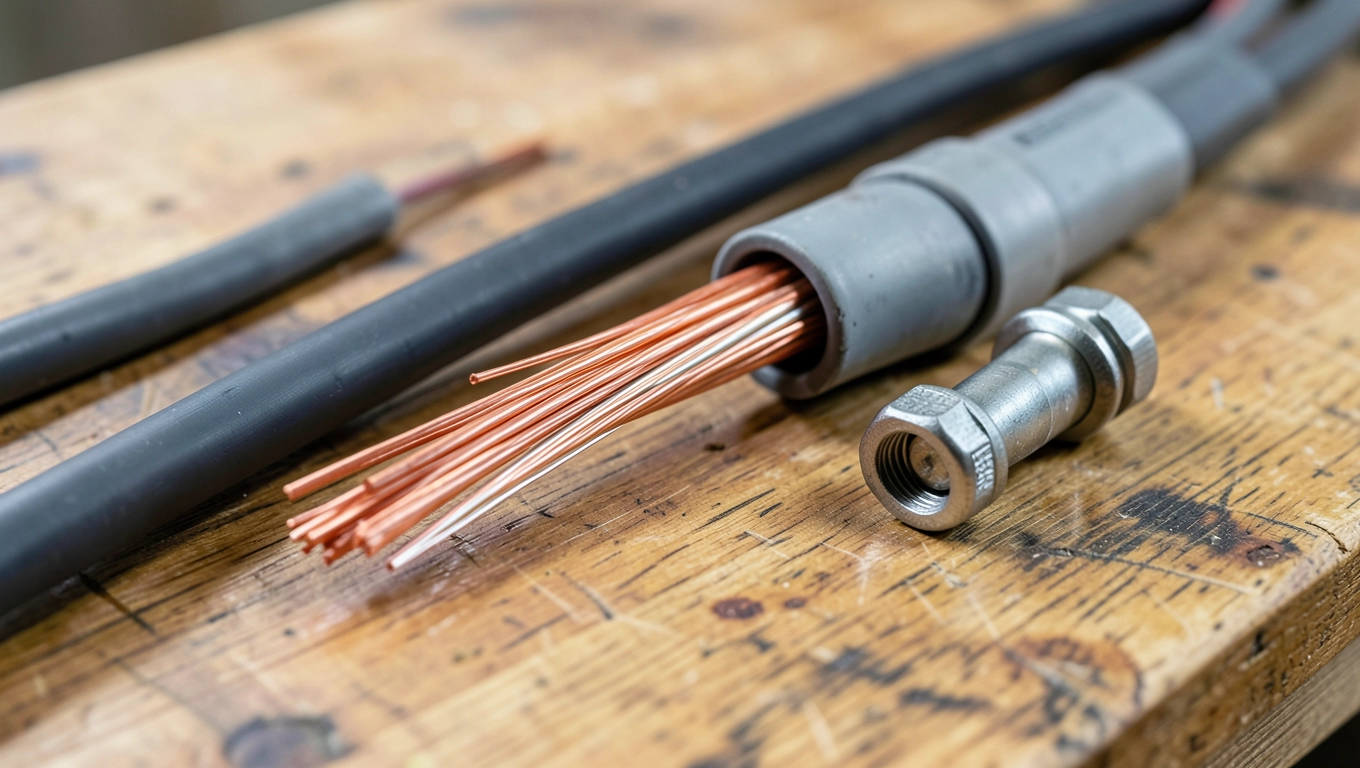

Kabel morski różni się od domowego trzema rzeczami: izolacją odporną na UV, cynowanymi żyłami miedzianymi oraz podwójnym płaszczem z polietylenu usieciowanego. Cynowanie chroni miedź przed korozją w słonym powietrzu, a podwójna izolacja wytrzymuje przetarcia o kadłub i kontakt z olejem silnikowym.

Przekrój przewodu dobiera się na podstawie prądu, długości trasy i dopuszczalnego spadku napięcia. Dla obwodów 12 V przyjmuje się spadek 3 mA do 10 procent napięcia znamionowego, dla 24 V wystarcza 3 mA do 5%, a dla 230 V norma mówi o 4 procentach od licznika do odbiornika.

Wzór jest prosty: przekrój [mm²] = (długość [m] × prąd [A] × 0,0175) / (spadek [V] × ilość żył). Dla trasy 4 m, prądu 10 A i spadku 0,3 V przy dwóch żyłach wychodzi blisko 1,2 mm², w praktyce dobiera się 1,5 mm² z zapasem na starzenie izolacji.

Przekrój [mm²]Maks. prąd [A] przy 12 VMaks. długość [m] dla spadku 3 mVTypowe zastosowanie
1,5153,5oświetlenie kabinowe, pompka zęzowa
2,5255,8gniazdo 12 V, radio VHF
4359,3lodówka, autopilot
65014panel słoneczny do kontrolera
107023rozruch silnika, główny kabel akumulatora
1610037inwerter 1500 W, dzielnica dzienna
2513058klimatyzacja, kuchenka elektryczna
3516081przetwornica 3000 W, główne magistrale

Bezpiecznik chroni przewód, nie odbiornik, dlatego dobiera się go do najsłabszego ogniwa w obwodzie. W praktyce oznacza to wstawienie bezpiecznika o wartości równej obciążeniu ciągłemu urządzenia, ale nie większej niż wytrzymałość prądowa kabla. Wyłącznik różnicowoprądowy 30 mA reaguje na upływ prądu przez ciało człowieka w ciągu 30 ms, ratując życie przy dotyku uszkodzonego urządzenia pod napięciem.

Każdy obwód powinien mieć własny bezpiecznik tuż przy źródle zasilania, nie przy odbiorniku. Na jachcie panuje wilgoć, więc klasyczne kostki instalacyjne z czasem korodują i grzeją się pod obciążeniem. Lepsze są złączki typu PowerPole, Victron lub wyciskane oczkowe zabezpieczone koszulką termokurczliwą.

Checklist odbioru przed wodowaniem

  • miernik izolacji 500 V pokazuje wartość powyżej 1 MΩ na każdym obwodzie 230 V
  • spadek napięcia od akumulatora do najdalszego odbiornika nie przekracza 10%
  • wyłącznik RCD wyzwala próbnikiem poniżej 30 mA
  • każdy bezpiecznik opisany etykietą z funkcją obwodu
  • akumulatory zamocowane pasami lub wspornikami, nie luźno w skrzynce
  • przewody poprowadzone w korytkach lub peszelach, bez kontaktu z ostrymi krawędziami
  • połączenia masowe na kadłubie oczyszczone do gołego metalu i zabezpieczone wazeliną
  • wentylacja skrzynki akumulatorowej zapewnia minimum 1 cm² otworu na każde 50 Ah
  • próba pod obciążeniem: lodówka, autopilot i oświetlenie działają jednocześnie bez przygaszania
  • schemat elektryczny laminowany i przyklejony od wewnętrznej strony klapy rozdzielnicy

Normy ISO 13297 i ABYC w instalacji elektrycznej jachtu

Normy ISO 13297 i ABYC w instalacji elektrycznej jachtu

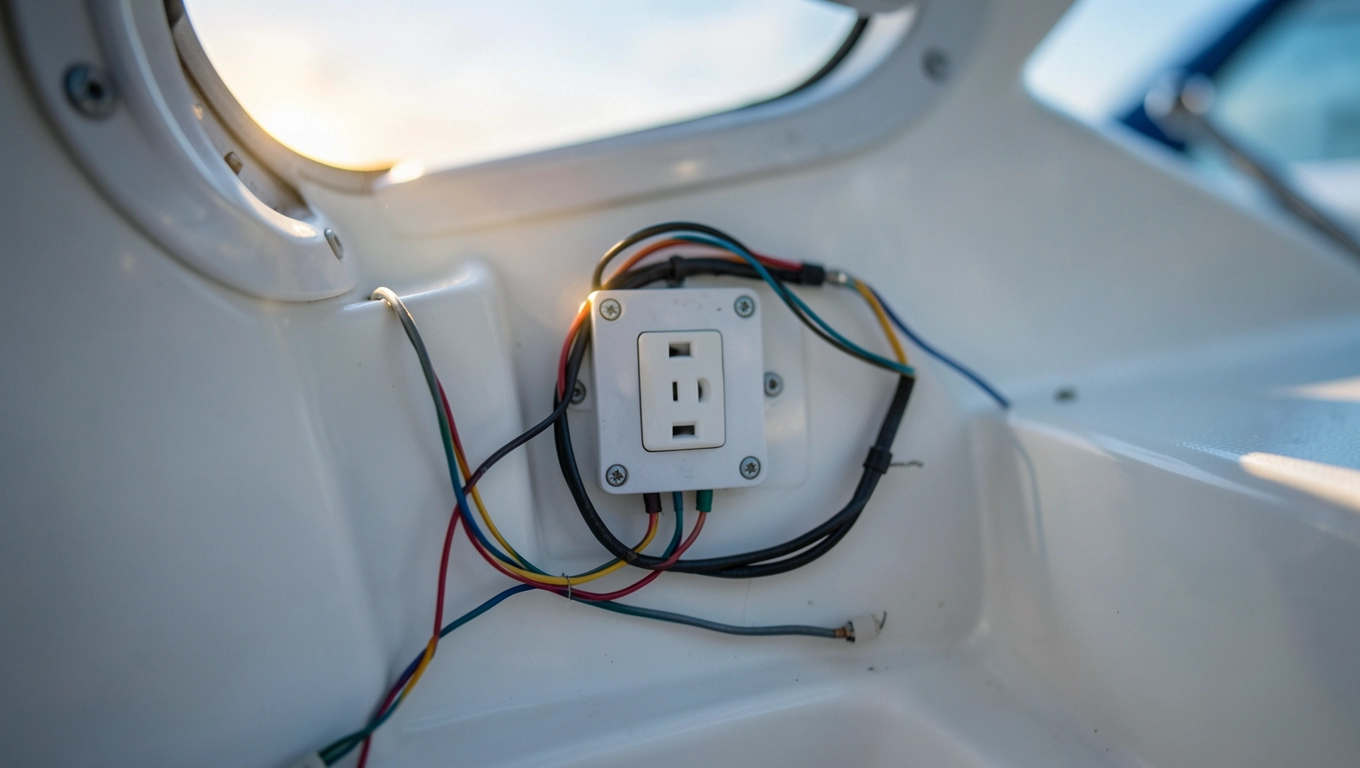

Norma ISO 13297 opisuje instalacje elektryczne jednostek rekreacyjnych o napięciu do 250 V, w tym wymogi ochrony przeciwporażeniowej, doboru przewodów i zabezpieczeń. Uzupełnia ją dyrektywa 2013/53/UE dotycząca jednostek pływających rekreacyjnych, która narzuca klasyfikację CE w kategorii A, B, C lub D w zależności od warunków eksploatacji.

Klasa A oznacza pełne morze, wiatr powyżej 8°B i fale przekraczające 4 m, klasa B obejmuje warunki przybrzeżne, C dotyczy wód osłoniętych, a D spokojnych zatok. Im wyższa klasa, tym surowsze wymogi dla instalacji, w tym podwójne zabezpieczenia i materiały o wyższej odporności korozyjnej.

ABYC, czyli American Boat and Yacht Council, publikuje własne standardy obowiązujące w Stanach Zjednoczonych. Najważniejsze to E-11 (instalacje elektryczne AC i DC), A-31 (ładowarki i inwertery) oraz A-27 (systemy elektroniczne morskiej nawigacji). Normy amerykańskie różnią się od europejskich detalami kolorystyki przewodów i wartościami bezpieczników, ale filozofia jest wspólna: bezpieczeństwo, redundancja, czytelna dokumentacja.

RCD, nazywany też wyłącznikiem różnicowoprądowym, mierzy sumę prądów wpływających i wypływających z obwodu. Gdy suma nie równa się zero, część prądu ucieka inną drogą, najczęściej przez ciało człowieka do masy. Próg 30 mA oznacza, że prąd rażeniowy wystarczający do wywołania migotania komór serca zostanie odcięty w ciągu ułamka sekundy.

Norma PN-EN 60092-507 reguluje instalacje na statkach handlowych i bywa stosowana jako punkt odniesienia przy dużych jachtach, zwłaszcza przy odbiorach PRS lub DNV. Jej wymogi są ostrzejsze niż ISO 13297, w szczególności w zakresie tras kablowych, odporności ogniowej i ochrony przed zakłóceniami elektromagnetycznymi.

Kiedy instalacja wymaga natychmiastowej naprawy

Zaczerwienienie izolacji, zapach spalenizny, ciepłe gniazdo bez obciążenia, migające światła przy włączonym silniku albo spadek napięcia akumulatora powyżej 0,5 V w ciągu godziny bez włączonych odbiorników. To sygnały, że coś się grzeje lub ucieka, a każda minuta pracy pogarsza stan.

Kiedy wystarczy obserwacja

Łagodne spadki napięcia przy dużym obciążeniu, krótkotrwałe przygaśnięcia świateł przy rozruchu silnika, niewielkie wahania wskazań woltomierza w trakcie ładowania. To normalne zjawiska fizyczne, które nie zagrażają instalacji, o ile nie powtarzają się dzień po dniu.

Najczęstsze błędy w okablowaniu jachtu motorowego

Najczęstsze błędy w okablowaniu jachtu motorowego

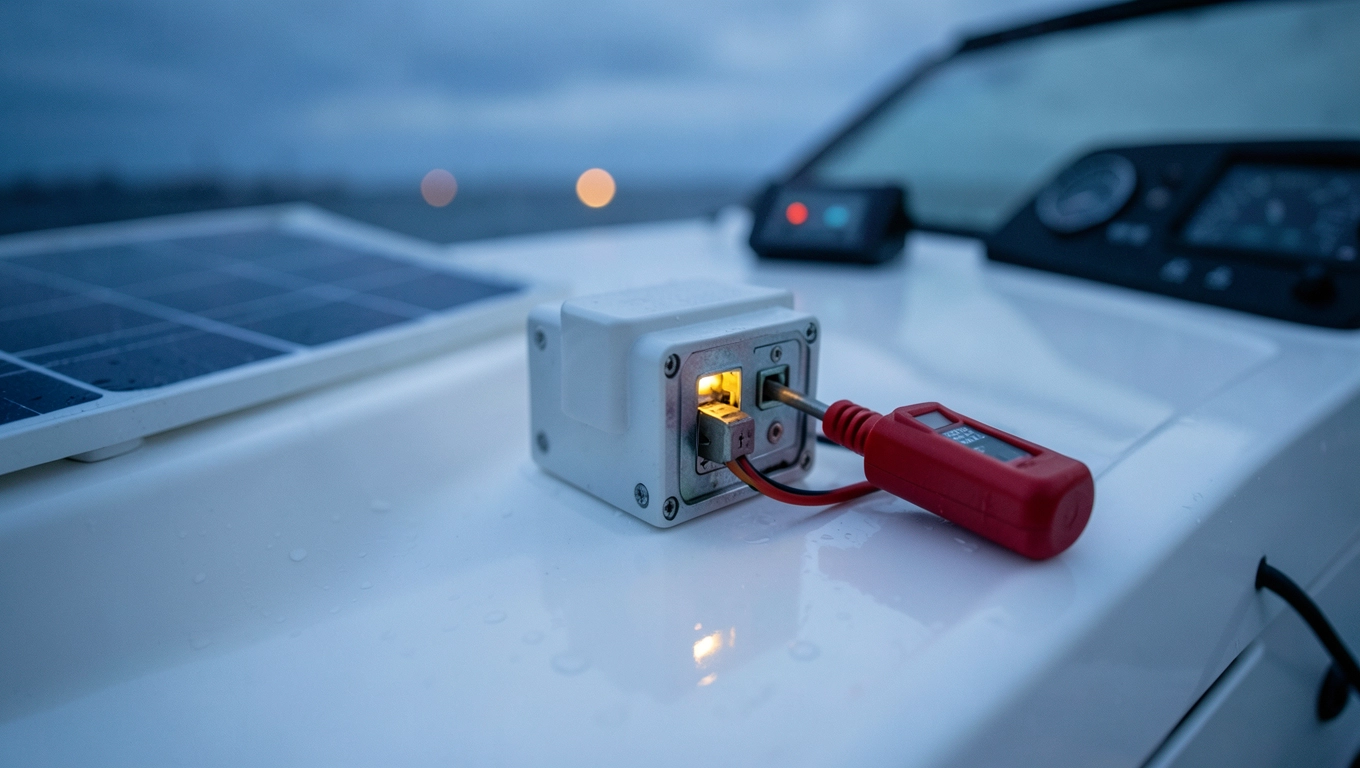

Brak diod Schottky'ego przy panelach słonecznych powoduje nocne rozładowanie akumulatora przez panel pracujący jak rezystor. Panel w ciemności generuje napięcie wsteczne, które wolno wyciąga energię z baterii, a dioda Schottky'ego o napięciu przewodzenia 0,3 V skutecznie blokuje ten prąd bez znaczących strat w dzień.

Niedostateczna wentylacja skrzynki akumulatorowej prowadzi do gromadzenia się wodoru, który w stężeniu powyżej 4 procent staje się wybuchowy. Ładowanie kwasowo-ołowiowe zawsze wytwarza wodór, a iskra przy odłączaniu zacisku może go podpalić. Otwór wentylacyjny o powierzchni zależnej od pojemności banku rozwiązuje problem.

Brak oznaczeń obwodów to plaga starszych jachtów, gdzie każdy bezpiecznik jest tajemnicą. Bez etykiety armator zgaduje, który obwód odcina, a ratownik w sytuacji awaryjnej traci cenne sekundy. Laminowane opisy z kodami kolorów pozwalają zlokalizować pompę zęzową w ciemności, dotykając palcami panel.

Użycie zwykłych kostek instalacyjnych w strefach mokrych kończy się korozją po dwóch sezonach. Połączenia poniżej pokładu, w kokpicie lub w okolicy włazu powinny być lutowane, wyciskane lub zabezpieczone złączkami wodoodpornymi IP67. Koszt złączki jest niższy niż koszt demontażu zabudowy, gdy trzeba wymienić skorodowany przewód.

Brak zapasu w okablowaniu projektowym zmusza do naciągania kabli, które po roku zaczynają pękać przy złączach. Kabel powinien mieć luz na ugięcie i kompensację termiczną, a jego trasa uwzględniać wibracje silnika. Lina cumownicza zostawia kilka procent długości, kabel elektryczny również.

Podłączenie alternatora bez diody separatora powoduje, że prąd z jednego akumulatora cofa się do drugiego i oba banki pracują na jednym cyklu. Separator mocy, dioda blokująca lub przekaźnik sterowany napięciem izolują banki w spoczynku i łączą je tylko podczas ładowania.

Brak testów pod obciążeniem pozwala wyjść z portu z instalacją, która pada przy pierwszym dłuższym rejsie. Próba z włączoną lodówką, autopilota, pompą zęzową i oświetleniem kabinowym przez minimum godzinę pokazuje, czy kable się grzeją, a napięcie nie spada poniżej 11,8 V na akumulatorze serwisowym.

Proces budowy instalacji krok po kroku

Proces budowy instalacji krok po kroku

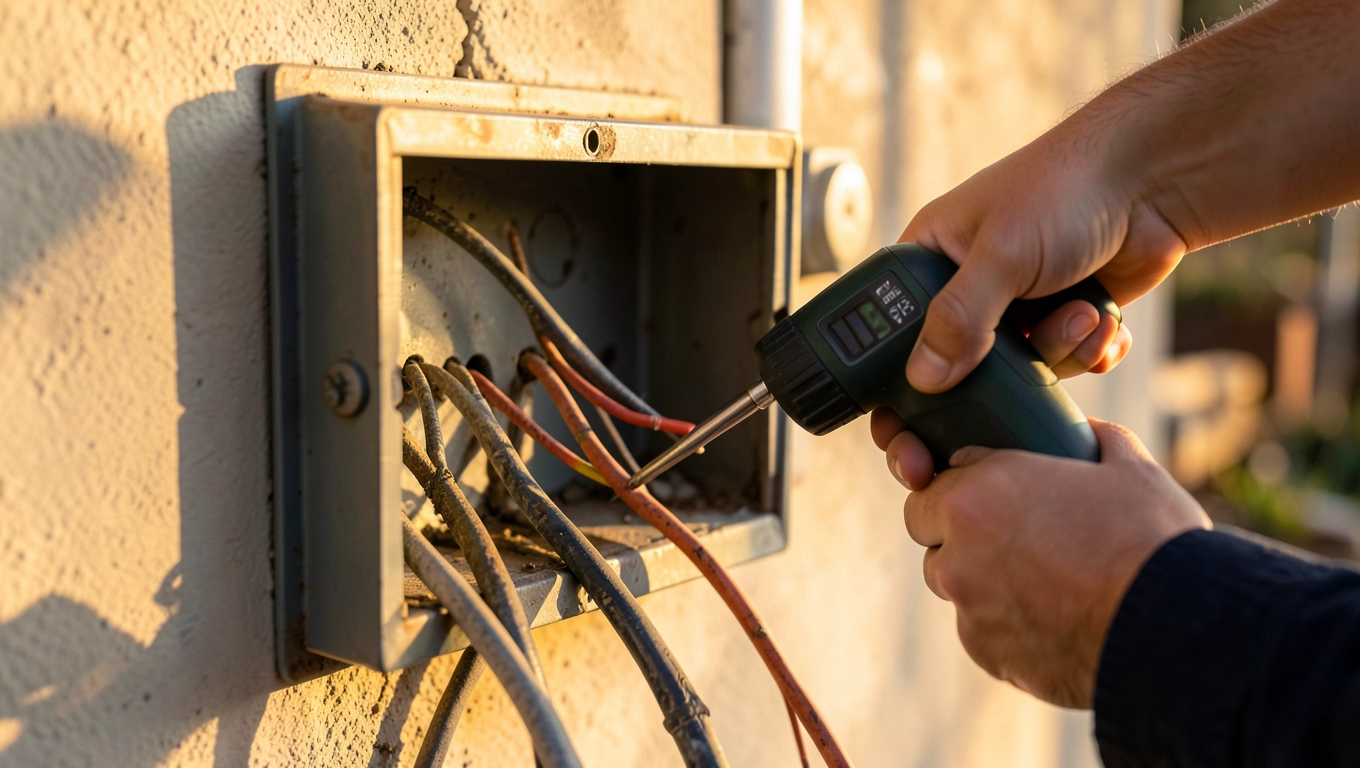

Audyt stanu istniejącej instalacji zaczyna się od otwarcia każdej puszki, zmierzenia napięcia spoczynkowego i przeglądu kabli pod kątem korozji, przetarć i przegrzania. Miernik izolacji pod napięciem 500 V pokazuje, czy izolacja wytrzyma lata, czy czeka nas powolny upływ prądu do kadłuba.

Prokt CAD powstaje w programie specjalistycznym lub choćby w darmowym QElectroTech. Każdy obwód rysuje się od źródła do odbiornika z zaznaczeniem przekroju, typu bezpiecznika i koloru izolacji. Dobry schemat pozwala zamawiać kable metr po metrze, bez niepotrzebnych zapasów i bez stresu, gdy trzeba dołożyć gadżet w trzecim sezonie.

Wycena materiałów idzie w parze z rysunkiem. Kable morskie, złączki, bezpieczniki, rozdzielnica i BMS stanowią 60 procent budżetu, robocizna resztę. Oszczędzanie na materiałach zawsze odbija się na serwisie, bo tani kabel pęka, a tani bezpiecznik nie chroni.

Montaż zaczyna się od tras kablowych, potem idzie osprzęt, na końcu okablowanie. Wygodniej jest prowadzić kable w peszelach lub kanalach kablowych przyklejanych do grodzii, niż wtykać je w gotową zabudowę. Każdy przewód oznaczony opaską z kodem obwodu na obu końcach zaoszczędzi godzin podczas uruchomienia.

Testy pod obciążeniem obejmują pomiar napięcia przy pełnym poborze, sprawdzenie wyłączników RCD próbnikiem, próbę izolacji każdego obwodu oddzielnie oraz test alarmów: niski stan akumulatora, wysoka temperatura w kabinie silnika, poziom wody w zęzie. Dopiero po pozytywnych wynikach łódź schodzi na wodę.

Dokumentacja powdrożeniowa zawiera schemat powykonawczy, listę zastosowanych komponentów z numerami seryjnymi, protokoły pomiarowe oraz zalecenia serwisowe. Laminowana karta schematowa przyklejona wewnątrz klapy rozdzielnicy sprawdza się przez lata, bo każdy kolejny technik od razu widzi, co jest czym.

Mała łódka, duży jacht: różnice w projektowaniu

Na łodziach do 8 m instalacja elektryczna zwykle pracuje w 12 V, z jednym akumulatorem serwisowym, jednym rozruchowym, ładowarką 20 A i prostą rozdzielnicą na 8 obwodów. Redundancja jest ograniczona do minimum, bo rejs rzadko trwa dłużej niż jeden dzień, a kotwicowisko blisko brzegu pozwala szybko wrócić do pomocy.

Na jachtach 12-18 m pojawia się 24 V jako napięcie magistralne, redundancja w postaci dwóch alternatorów, dwóch ładowarek i dwóch banków serwisowych. BMS monitoruje każde ogniwo, przetwornica 3 kW obsługuje klimatyzację, a router NMEA 2000 spina plotter, AIS, autopilota i czujniki w jedną sieć. Koszt instalacji rośnie nie dwukrotnie, a pięciokrotnie.

Magistrale NMEA 2000 wymagają osobnego planowania, bo każdy węzeł pobiera napięcie i przesyła dane. Na 30-metrowej jednostce kabel backbone może mieć 80 m i potrzebuje terminatorów na obu końcach, w przeciwnym razie odbicia sygnału zakłócają transmisję. Na małej łodzi 5 m kabla bez terminatorów działa przypadkiem, ale w dużej sieci już nie.

Projektowanie dla obu segmentów zaczyna się od tego samego pytania: ile amperogodzin dziennie potrzebuje załoga, ile godzin pracuje generator, ile prądu daje ląd, ile wiatr i słońce. Różnica polega na skali odpowiedzi i na tym, jak bardzo można sobie pozwolić na pojedynczy punkt awarii.

Eksploatacja i serwis: instalacja, która przetrwa dekadę

Coroczny przegląd obejmuje czyszczenie zacisków, kontrolę momentu dokręcenia, pomiar gęstości elektrolitu w akumulatorach otwartych oraz test wyłączników RCD. Warto przy okazji sprawdzić, czy żaden kabel nie ociera się o krawędź grodzi i czy opaski zaciskowe nie wrzynają się w izolację.

Akumulatory AGM i litowe nie wymagają uzupełniania wody, ale potrzebują okresowej kalibracji BMS i przeglądu połączeń. W łodziach pływających w tropikach cykl życia baterii skraca się o 20-40% procent względem chłodniejszego klimatu, więc warto planować wymianę co 5, a nie co 7 lat.

Monitoring napięcia przez aplikację VictronConnect, SmartShunt lub NMEA 2000 pozwala zauważyć trend spadku pojemności zanim zaskoczy rejs. Wystarczy spojrzeć na wykres stanu naładowania (SoC) w trakcie cumowania, by wiedzieć, czy lód w lodówce nie topnieje kosztem baterii.

Drobne inwestycje przedłużają życie instalacji: smar silikonowy na zaciskach, koszulki termokurczliwe na każdym lutowanym połączeniu, dodatkowe uchwyty kablowe w strefach wibracji. Tydzień pracy przy pierwszym przeglądzie oszczędza tygodnia pracy przy drugim i ratuje przed pożarem przy trzecim.

Mini-glosariusz

  • BMS Battery Management System, elektroniczny strażnik akumulatora litowego, pilnujący napięcia ogniw i temperatury.
  • RCD Residual Current Device, wyłącznik różnicowoprądowy, odcina zasilanie przy upływie prądu.
  • NMEA 2000 standard magistrali morskiej łączącej czujniki i wyświetlacze w jeden sieciowy system.
  • MPPT Maximum Power Point Tracker, kontroler ładowania paneli fotowoltaicznych śledzący optymalną moc modułu.
  • SoC State of Charge, procentowy stan naładowania akumulatora, podstawowy wskaźnik w BMS.

Najczęściej zadawane pytania

Ile kosztuje budowa instalacji elektrycznej na jachcie 12 m?

Komplet materiałów wraz z rozdzielnicą, kablami, bezpiecznikami i BMS oscyluje między 18 a 35 tys. złotych w zależności od klasy komponentów i stopnia skomplikowania. Robocizna specjalisty dolicza 8-15 tys. złotych, a dokumentacja i pomiary końcowe około 2 tys. złotych.

Jak długo trwa montaż instalacji od zera?

Przy łodzi 10 m z dostępem do wnętrz prace zajmują 10-14 dni roboczych, z czego połowa to trasy kablowe, reszta to montaż osprzętu, podłączenia i testy. Audyt oraz projekt CAD to dodatkowe 5-8 dni wcześniej, więc całość liczona jest w czterech tygodniach kalendarzowych.

Czy muszę mieć normę ISO, żeby pływać po Bałtyku?

Certyfikat CE kategorii B lub A obowiązuje przy wodowaniu nowej jednostki lub przy istotnej przebudowie, ale norma ISO 13297 jest punktem odniesienia dla projektanta i serwisu. Nawet bez formalnego odbioru warto trzymać się jej zapisów, bo to one definiują bezpieczeństwo.

Co zrobić, gdy akumulator szybko się rozładowuje?

Pierwszy krok to pomiar prądu spoczynkowego przy wyłączonych wszystkich odbiornikach: wartość powyżej 0,1 A oznacza upływ, który trzeba zlokalizować. Kolejny krok to test poszczególnych obwodów przez odłączanie bezpieczników, aż wskaźnik amperomierza spadnie do zera. Winowajcą bywa najczęściej pompa zęzowa z zablokowanym pływakiem lub radio VHF w trybie czuwania.

Instalacja elektryczna na jachcie motorowym to inwestycja na lata, która zwraca się spokojem podczas każdego długiego rejsu i brakiem niespodzianek przy wejściu do portu. Zanim wypłyniesz, pobierz checklistę odbioru, sprawdź spadki napięcia miernikiem i poproś o konsultację osobę z uprawnieniami do odbioru jednostek rekreacyjnych. Bezpieczna łódź zaczyna się od rzetelnego schematu w szufladzie rozdzielnicy.

Źródła danych i norm: ISO 13297 (Small craft Electrical systems), dyrektywa 2013/53/UE (Rekreacyjne jednostki pływające), ABYC E-11 i A-31 (American Boat and Yacht Council), PN-EN 60092-507 (Instalacje elektryczne na statkach), Polskie Rejestry Statków wytyczne dla jednostek rekreacyjnych, portal informacyjny PRS S.A. (prs.pl).
