Instalacja CO z PEX – co warto wiedzieć, zanim zaczniesz?

Wybór systemu wodno-grzewczego to decyzja, z którą zostajesz sam na co najmniej pół wieku. Rury PEX w instalacji CO obiecują właśnie tyle: pięćdziesiąt i więcej lat bezawaryjnej pracy, szybki montaż bez lutowania i rozsądną cenę za metr. Pytanie brzmi nie czy warto, tylko jak dobrać średnicę, które złączki się sprawdzą i gdzie popełnić błąd, którego hydraulik nie wybaczy. Poniżej kompendium, które czyta się jak rozmowę z doświadczonym instalatorem przy stole.

• Czym jest PEX i dlaczego wygrywa w instalacjach CO
• Elementy systemu PEX, które składają się na instalację CO
• Jak dobrać średnicę rury PEX do instalacji CO
• Montaż instalacji PEX krok po kroku
• PEX czy miedź: co lepiej sprawdzi się w centralnym ogrzewaniu
• Normy, certyfikaty i kryteria wyboru producenta
• Konserwacja i przedłużenie żywotności instalacji
• Najczęstsze pytania inwestorów

Czym jest PEX i dlaczego wygrywa w instalacjach CO

PE-X to polietylen o podwyższonej gęstości, w którym łańcuchy cząsteczkowe połączono wiązaniami poprzecznymi. Sieciowanie zmienia strukturę materiału z termoplastycznego na elastomeryczny, dzięki czemu rura wytrzymuje temperaturę do 95°C i ciśnienie robocze 6-10 bar bez trwałego odkształcenia. Proces nadaje też pamięć kształtu: zagięcie sprężyną zachowuje się po jej zdjęciu, bo naprężenia wewnętrzne rozchodzą się równomiernie po ściankach.

Oznaczenia PE-Xa, PE-Xb i PE-Xc informują o metodzie sieciowania. Wersja „a" powstaje przez nadtlenki (metoda Engla), osiąga najwyższy stopień usieciowienia (85%) i daje najlepszą odporność na starzenie. Metoda „b" wykorzystuje silan i parę wodną, „c" wiązki elektronów. Dla instalatora oznacza to tyle: PE-Xa toleruje najwięcej błędów montażowych i najdłużej trzyma parametry w instalacjach z wysoką temperaturą zasilania.

Norma PN-EN ISO 15875 regulująca systemy PEX do ciepłej i zimnej wody podaje wymagania dotyczące ścianek, bariery antydyfuzyjnej EVOH i wytrzymałości na cykle termiczne. Rura zgodna z tą normą przechodzi test 10 000 cykli grzania od 20°C do 95°C pod ciśnieniem 10 bar. Producent, który pokazuje w karcie technicznej numer normy, daje narzędzie do weryfikacji. Kto numer ukrywa, ten prawdopodobnie ma kłopot ze spełnieniem wymagań.

Stal ocynkowana odchodzi do lamusa nie dlatego, że jest zła, lecz dlatego, że korozja punktowa potrafi przebić ściankę w ciągu 15 lat. Miedź trzyma parametry najdłużej, ale jej cena odstrasza inwestorów liczących każdy tysiąc złotych. PEX trafia w środek: trwałość miedzi, szybkość polipropylenu i cena zbliżona do stali. Ta kombinacja wyjaśnia, dlaczego przez ostatnią dekadę PEX przejął ponad połowę nowych instalacji CO w budownictwie jednorodzinnym.

Elementy systemu PEX, które składają się na instalację CO

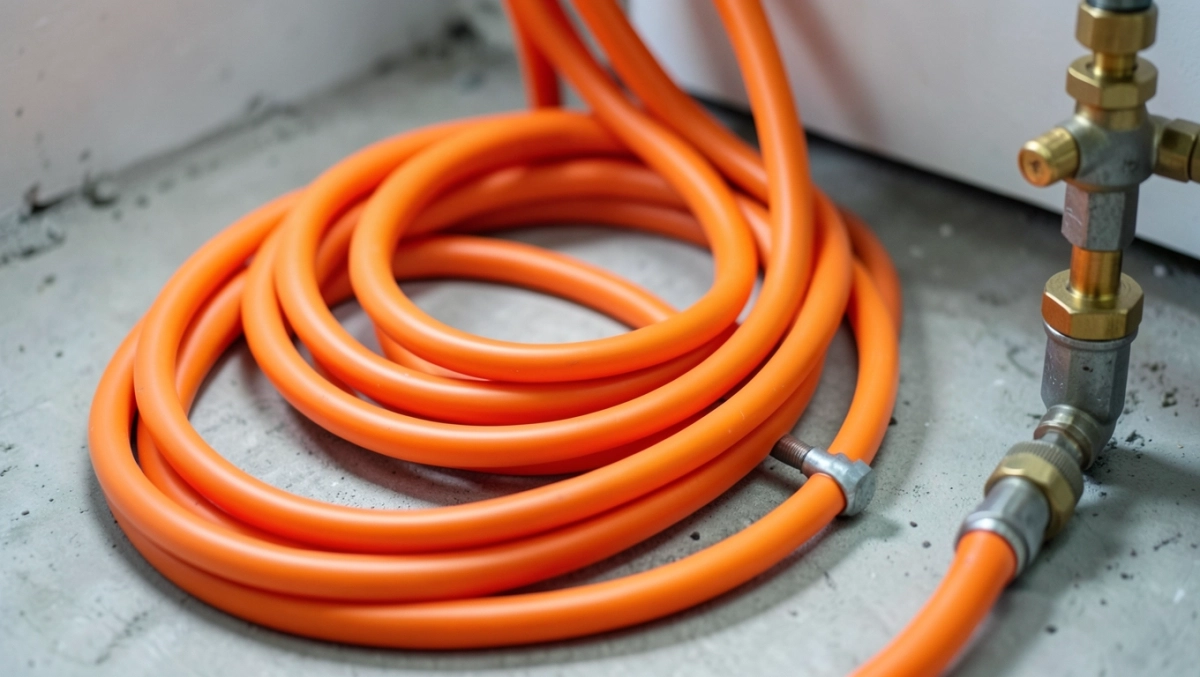

Rura PEX sprzedawana jest w krążkach po 50, 100 lub 200 metrów, co minimalizuje ilość złączek w instalacji. Im mniej połączeń, tym mniej potencjalnych punktów awarii. Średnice 16×2, 20×2, 25×3,5 i 32×4,4 mm pokrywają 95% potrzeb domu jednorodzinnego. Grubość ścianki rośnie z średnicą nieprzypadkowo: ciśnienie wewnętrzne rozkłada się na większą powierzchnię, więc grubsza ściana kompensuje naprężenia obwodowe.

Bariera antydyfuzyjna EVOH to cienka warstwa alkoholu etylenowinylowego, która blokuje przenikanie tlenu przez ściankę. Tlen w instalacji grzewczej przyspiesza korozję elementów metalowych, zwłaszcza grzejników aluminiowych i kotłów. Warstwa EVOH obniża przenikanie do poziomu poniżej 0,1 g/m³/dobę, co spełnia wymagania normy DIN 4726. Rura bez EVOH nadaje się wyłącznie do wody użytkowej, nie do CO.

Złączki dzielą się na skręcane (compression) i zaciskane (press). Pierwsze działają na zasadzie stożkowego pierścienia, który zaciska się na rurze nakrętką. Montaż trwa dłużej, ale pozwala na wielokrotny demontaż. Złączki press wykorzystują tuleję ze stali nierdzewnej, którą zaciskarka odkształca trwale na rurze. Połączenie jest szybsze i bardziej szczelne, ale jednorazowe. W instalacjach podtynkowych stosuje się prawie wyłącznie press, bo próba ciśnieniowa wykazuje nieszczelności szybciej niż woda zdąży zalać ścianę.

Narzędzia warsztatowe decydują o jakości połączenia. Kalibrator stożkowy wyrównuje owalność po cięciu i fazuje krawędź wewnętrzną, co zapobiega zdzieraniu uszczelki O-ring przy wsuwaniu złączki. Nożyce tarczowe dają czyste cięcie pod kątem prostym, czego szczypce nie zapewnią. Zaciskarka z wymiennymi szczękami TH, U lub M-profile musi mieć aktualne badanie techniczne, bo zużyta szczęka zaciska nierównomiernie. Sprężyny do gięcia i rozwijak z rolkami to detale, które skracają montaż o połowę i chronią rurę przed załamaniem.

Jak dobrać średnicę rury PEX do instalacji CO

Średnica rury wynika z przepływu, który zależy od mocy grzewczej i dopuszczalnego spadku ciśnienia. Zasada jest prosta: za mała rura szumi, za duża kosztuje i zajmuje niepotrzebne miejsce w posadzce. Standardowe prędkości przepływu w instalacjach CO mieszczą się w przedziale 0,5-1,0 m/s. Przy 1,5 m/s pojawiają się szumy i przyspieszone zużycie pomp obiegowych.

Rura 16×2 mm obsługuje pojedyncze obiegi grzewcze o mocy do 2 kW, czyli typowy grzejnik łazienkowy lub niewielki pokój. Stosuje się ją w ogrzewaniu podłogowym z rozstawem 15-20 cm, gdzie przepływ na pętlę rzadko przekracza 0,3 m/s. Średnica 20×2 mm to standard dla pionów zasilających i podejść do grzejników o mocy 2-5 kW. Na jednym pionie o długości 8 m może obsłużyć do trzech kondygnacji domu o umiarkowanym zapotrzebowaniu na ciepło.

Magistrale 25×3,5 i 32×4,4 mm prowadzi się w kotłowni i pomiędzy rozdzielaczami. Pompy ciepła o mocy 8-12 kW wymagają średnicy 32 mm, bo przy niskich temperaturach zasilania (35°C) przepływ rośnie, żeby przenieść tę samą moc. Zbyt mała średnica na zasilaniu pompy ciepła to klasyczny błąd, który objawia się płynnym spadkiem wydajności grzewczej i frustracją inwestora.

Rozstaw rur w ogrzewaniu podłogowym wpływa na moc i komfort. Rozstaw 10 cm daje moc 80-100 W/m² przy ΔT 10 K, ale wymaga wyższej temperatury zasilania i większego oporu hydraulicznego. Rozstaw 20 cm obniża moc do 50-70 W/m², ale wyrównuje temperaturę podłogi i zmniejsza ryzyko efektu „zebry". Strefy brzegowe przy oknach i ścianach zewnętrznych warto zagęścić do 10 cm, bo tam straty ciepła są największe.

Montaż instalacji PEX krok po kroku

Prace zaczynają się od projektu z rozmieszczeniem grzejników, rozdzielaczy i tras rur. Bez rysunku z wymiarami nawet doświadczony instalator zmarnuje pół dnia na szukanie optymalnej trasy. Projekt zawiera średnice, długości pętli, miejsca złączek i punkty mocowania. Trzymanie się projektu chroni przed sytuacją, w której po ułożeniu ogrzewania podłogowego okazuje się, że grubość wylewki trzeba zwiększyć o centymetr.

Cięcie rury wykonuje się nożycami tarczowymi, nie piłą. Narzędzie tnie prostopadle i nie zostawia gratu, który trzeba dodatkowo obrabiać. Po cięciu kalibrator wsuwa się w rurę i obraca kilkakrotnie, żeby przywrócić okrągły przekrój i sfazować krawędź wewnętrzną. Pominięcie kalibracji to najczęstsza przyczyna przecieków przy pierwszej próbie ciśnieniowej: owalna rura nie dociska O-ringu równomiernie.

Złączkę wciska się do oporu, aż charakterystyczny klik lub widoczny rowek zasygnalizuje prawidłowe osadzenie. Przy złączkach press tuleja zaciskowa musi znaleźć się dokładnie nad profilem złączki, bo zaciśnięcie w złym miejscu daje pozorną szczelność, która puszcza po dwóch sezonach grzewczych. Po zaciśnięciu kontroluje się kształt tulei przez okienko kontrolne: powinna być lekko owalna i bez widocznych pęknięć.

Najczęstsze błędy montażowe wynikają z pośpiechu i braku kalibracji. Przecięcie rury pod kątem ostrym zamiast prostym, brak fazowania krawędzi, zaciśnięcie złączki bez pełnego wsunięcia rury, gięcie bez sprężyny powodujące załamanie ścianki. Każdy z tych defektów może nie ujawnić się przy próbie wodnej, ale pojawi się po miesiącach pracy pod zmienną temperaturą. Lepiej poświęcić minutę na kalibrację niż tydzień na kucie posadzki.

PEX czy miedź: co lepiej sprawdzi się w centralnym ogrzewaniu

Miedź ma wyższą przewodność cieplną i nie starzeje się tak jak tworzywa, ale w instalacjach z aluminium reaguje elektrochemicznie, co przyspiesza korozję. Dlatego łączenie grzejników aluminiowych z rurami miedzianymi wymaga rozdzielaczy stalowych lub złączek dwumetalowych. PEX nie wchodzi w reakcje galwaniczne, bo jest izolatorem elektrycznym. Ta cecha upraszcza projektowanie instalacji mieszanych.

Miedź wygrywa tam, gdzie temperatura przekracza 95°C lub ciśnienie robocze sięga 16 bar, na przykład w instalacjach parowych i wysokotemperaturowych obiegach przemysłowych. W typowym domu jednorodzinnym te warunki nie występują. Kocioł kondensacyjny pracuje w zakresie 35-75°C, pompa ciepła 30-55°C, a ciśnienie rzadko przekracza 2,5 bar. W takim środowisku PEX pracuje z dużym zapasem bezpieczeństwa.

Koszt materiałowy instalacji CO dla domu 150 m² zamyka się w kwocie około 4 500-7 000 PLN dla PEX i 14 000-22 000 PLN dla miedzi. Różnica wynika z ceny samego materiału, bo robocizna przy PEX bywa nawet wyższa (złączki i akcesoria kosztują więcej niż lut). W horyzoncie 30 lat koszt wymiany instalacji miedzianej po awarii punktowej jest wyższy niż oszczędności na materiałach. To przesuwa kalkulację zdecydowanie w stronę PEX.

PEX ma też przewagę, o której rzadko się mówi: elastyczność chroni przed skutkami zamarzania. Woda zamarzająca w sztywnej rurze miedzianej rozsadza ją w ciągu godzin. W rurze PEX lód odkształca ściankę, która po rozmrożeniu wraca do pierwotnego kształtu dzięki pamięci materiału. W domach użytkowanych sezonowo lub w nieogrzewanych pomieszczeniach ta właściwość bywa decydująca.

Normy, certyfikaty i kryteria wyboru producenta

Każda rura PEX z warstwą EVOH do instalacji CO powinna mieć trzy dokumenty: deklarację zgodności z PN-EN ISO 15875, atest higieniczny PZH (konieczny przy wodzie pitnej) i kartę techniczną z danymi wytrzymałościowymi. Brak któregokolwiek z tych dokumentów to sygnał ostrzegawczy. Producenci, którzy oszczędzają na certyfikacji, zwykle oszczędzają też na jakości surowca.

Różnica między producentami sprowadza się do kilku elementów: czystości surowca (żywica bazowa vs. recykling), grubości i równomierności warstwy EVOH oraz precyzji tłoczenia. Reiter, BraxTherm i Aquer to uznane marki europejskie z wieloletnią historią i pełną dokumentacją. Tańsze zamienniki bez logo znanego producenta kuszą ceną, ale ryzyko nieszczelności po kilku latach rośnie nieproporcjonalnie do oszczędności.

Gwarancja producenta na rury PEX wynosi zwykle 10 lat, a na system (rury i złączki) 10-25 lat. Warunkiem utrzymania gwarancji jest montaż zgodny z instrukcją, użycie oryginalnych złączek tego samego producenta i wykonanie próby ciśnieniowej z protokołem. Mieszanie systemów różnych marek (rura jednego producenta, złączki drugiego) niweluje gwarancję obu stron.

Konserwacja i przedłużenie żywotności instalacji

Instalacja PEX nie wymaga corocznego serwisu, ale kilka prostych czynności co 2-3 lata przedłuża żywotność o dekadę. Kontrola ciśnienia w naczyniu wzbiorczym, odpowietrzenie grzejników i pompy obiegowej, sprawdzenie szczelności połączeń w kotłowni. Filtr siatkowy na zasilaniu zmiata cząstki stałe, które inaczej osadzają się w wymienniku kotła i obniżają sprawność o 3-5% rocznie.

Jakość wody w instalacji wpływa na trwałość bardziej niż na ktokolwiek chce przyznać. Twardość powyżej 14°dH powoduje wytrącanie kamienia, który zwęża przekrój rury o 1 mm na dekadę. Woda o pH poniżej 7 sprzyja korozji elementów metalowych. Stacja uzdatniania z filtrem wielodegowym i zmiękczaczem jonowymiennym utrzymuje parametry wody w zakresie optymalnym dla całego systemu.

Wymiana wody w instalacji CO powinna następować co 5-7 lat, nie częściej. Częstsze spuszczanie wprowadza tlen, który przyspiesza korozję. Nowoczesne inhibitory chemiczne (np. Fernox, Cillit) tworzą warstwę ochronną na metalach i mogą wydłużyć okres między wymianami do 10 lat. Koszt inhibitora to kilkadziesiąt złotych rocznie, a oszczędność na wymianie wymiennika to kilka tysięcy.

Najczęstsze pytania inwestorów

Czy rura PEX 16×2 nadaje się do całej instalacji? Nie. Średnica 16 mm obsługuje pojedyncze grzejniki o mocy do 2 kW i pętle ogrzewania podłogowego. Piony i magistrale wymagają średnicy 20-32 mm, bo przy większym przepływie opór hydrauliczny rośnie nieproporcjonalnie i pompa nie jest w stanie przetłoczyć wody.

Czy można układać PEX bezpośrednio w wylewce? Tak, pod warunkiem zastosowania rur z warstwą EVOH i osłoną z folii lub otuliny. Wylewka cementowa ma odczyn alkaliczny (pH 12-13), który z czasem degraduje nieosłonięty polietylen. Otulina z pianki PE chroni też przed naprężeniami termicznymi przy nagrzewaniu posadzki.

Jaka jest realna żywotność instalacji PEX? Projektowa żywotność wynosi 50 lat przy temperaturze roboczej 70°C i ciśnieniu 6 bar. W niższych temperaturach (pompy ciepła) żywotność wydłuża się do 70-80 lat. Pierwsze instalacje PEX w Europie z lat 80. pracują do dziś bez wymiany.

Czy potrzebuję projektu przed montażem? Formalnie projekt instalacji CO wymagany jest przy kotłach o mocy powyżej 30 kW. W praktyce nawet dla domu jednorodzinnego warto mieć rysunek z trasami i średnicami. Koszt projektu to 800-2 000 PLN, a oszczędność na materiałach dzięki optymalizacji średnic zwraca się dwukrotnie.

Instalacja CO z rur PEX to decyzja, która w normalnych warunkach eksploatacji nie wymaga powrotu przez następne pół wieku. Kluczem jest dobór średnicy do mocy grzewczej, złączki press w instalacjach podtynkowych i próba ciśnieniowa z protokołem. Reszta to kwestia komfortu pracy i jakości narzędzi. Zanim zaczniesz cięcie, poświęć godzinę na kalibrację pierwszego odcinka, bo właśnie tam ustawiasz standard dla całej reszty.

Źródła danych i normy: PN-EN ISO 15875 (systemy rur PEX do ciepłej i zimnej wody), DIN 4726 (bariera antyfuzyjna EVOH), norma producenta Reiter (karta techniczna PE-Xa/EVOH), raport branżowy IEA Heat Pump Technology Collaboration Programme 2022, dane cenowe z hurtowni instalacyjnych (III kwartał 2024, średnia ważona z ofert online). Strony referencyjne: pzh.gov.pl (atesty higieniczne), udt.gov.pl (Urząd Dozoru Technicznego), producenta reiter-serivce.com.
