Instalacja elektryczna Ursus C-330 – schemat, usterki, modernizacja

Najczęstsze usterki instalacji C-330 i szybka diagnoza objawów

Symptom wiecznie padającego akumulatora w Ursusie C-330 rzadko oznacza sam akumulator. Winowajcą bywa najczęściej regulator napięcia, przez który cewka alternatora ładuje zbyt słabo lub w ogóle. Gdy napięcie spada poniżej 13,8 V przy pracującym silniku, akumulator nie odzyskuje pełnej pojemności i po dwóch, trzech postojach odmawia współpracy. Warto wtedy zmierzyć napięcie na klemach przy wyłączonym zapłonie, potem przy odpalonym silniku różnica powinna wynosić około 0,5-1 V. Jeżeli tak nie jest, regulator albo cewka nadają się do wymiany.

• Najczęstsze usterki instalacji C-330 i szybka diagnoza objawów
• Modernizacja wiązki C-330 krok po kroku
• Ursus C-330 a C-360 i 914 różnice w instalacji elektrycznej

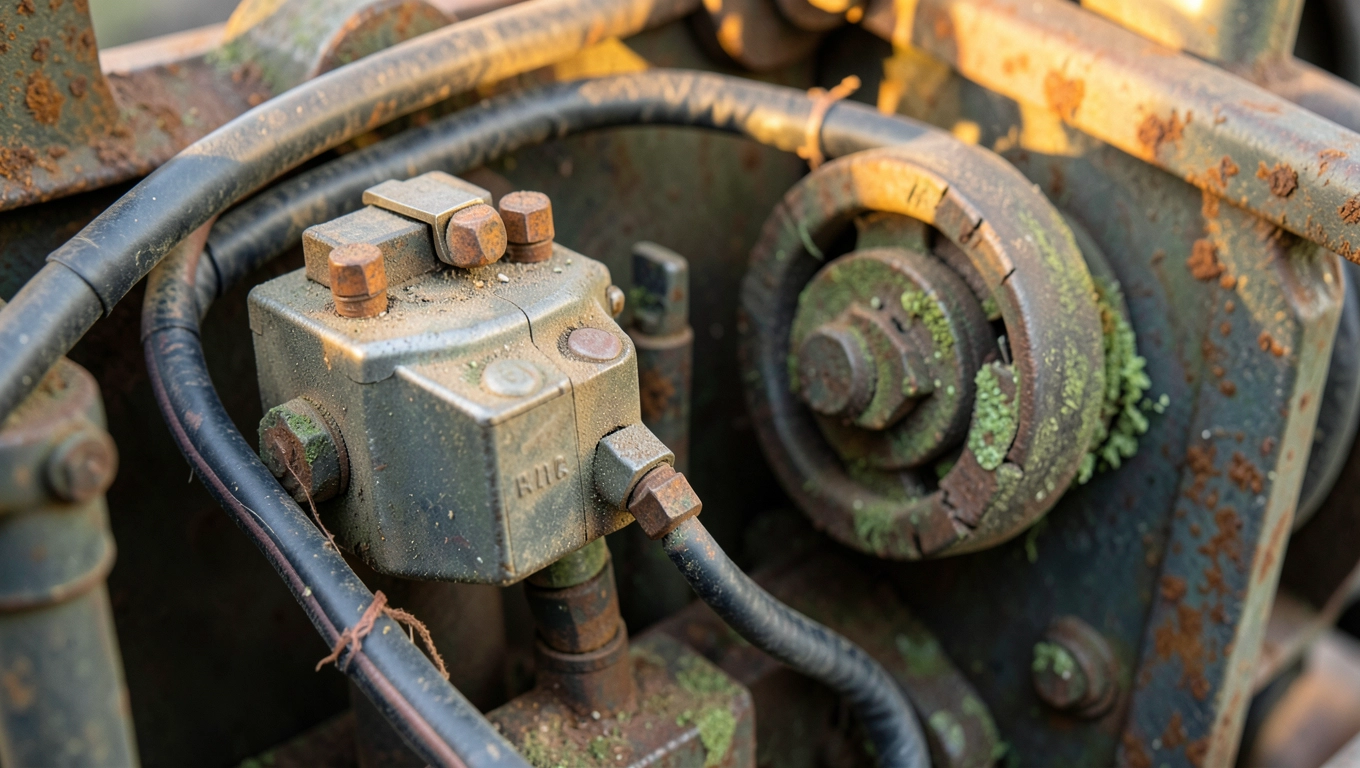

Przetarta wiązka to plaga szczególnie w egzemplarzach po trzydziestu latach eksploatacji. Izolacja z gumy i PCV twardnieje, pęka i odsłania żyły, czasem w najmniej spodziewanym miejscu pod maską, przy rozruszniku, za tablicą rozdzielczą. Efekt bywa zaskakujący: wieczorne krótkie spięcie rozładowuje akumulator w jedną noc albo powoduje samoczynne załączanie się żarówek przy wyłączonym kluczyku. Szukaj śladów utlenienia na stykach zielonkawy nalot na złączach to sygnał, że rezystancja rośnie, a prąd ucieka, zamiast zasilać odbiorniki.

Utlenione styki w kostkach lamp tylnych i przednich to kolejny klasyk. Po sezonie zimowym wilgoć wciska się w każde złącze, tworząc warstwę tlenku miedzi, która potrafi zjeść nawet 30% napięcia. Objawia się to migotaniem żarówek, słabym światłem stopu albo całkowitym brakiem kierunkowskazów. Czyszczenie drobnym papierem ściernym i smarowanie pastą kontaktową daje natychmiastową poprawę. Bez tego zabiegu nawet nowa żarówka świeci słabiej niż powinna.

Przegrzewający się regulator potrafi zrobić jeszcze większą szkodę wysyła do akumulatora napięcie powyżej 15 V, co w krótkim czasie odparowuje wodę z cel. Akumulator w końcu traci elektrolit, płyty się odsłaniają i pojemność spada do ułamka oryginału. Objaw jest charakterystyczny: po kilku godzinach pracy w polu alternator „śpiewa" cienkim piskiem, a na klemach pojawia się biały nalot. W takiej sytuacji regulator do wymiany natychmiast, a akumulator do sprawdzenia gęstości elektrolitu areometrem.

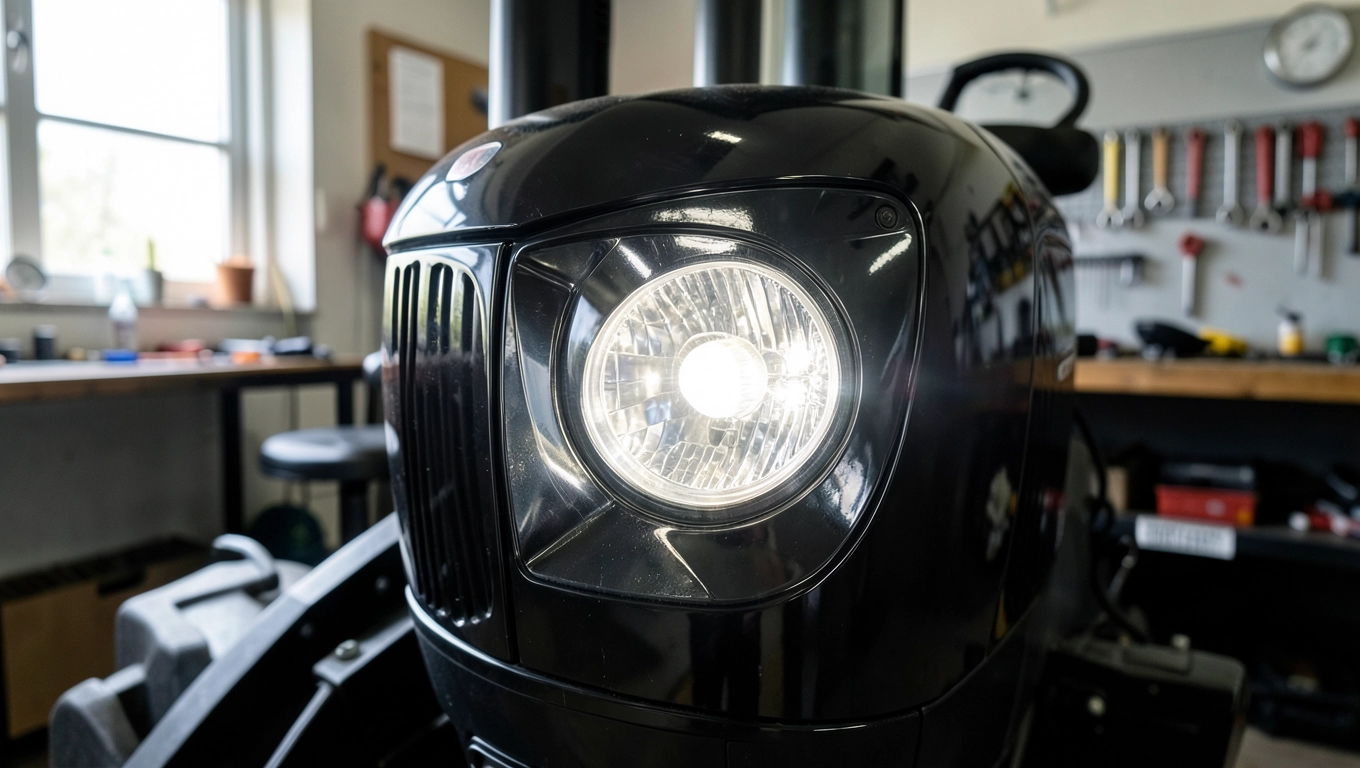

Modernizacja wiązki C-330 krok po kroku

Wymiana żarówek na LED to pierwszy krok, który daje zauważalny efekt w kabinie i na drodze. Standardowe żarówki R2 45/40 W pobierają łącznie 85 W na parę, LED-owe zamienniki schodzą do 20-25 W przy porównywalnym strumieniu świetlnym. Mniejszy pobór prądu odciąża alternator i regulator, które w starym C-330 pracują na granicy wydajności. Przy wyborze diod kluczowa jest temperatura barwowa 4000-5000 K przypomina światło dzienne, mniej męczy oczy podczas długich wieczorów w polu. Tańsze diody 6500 K dają zimną biel, która w mgle odbija się i oślepia bardziej niż pomaga.

Masa zasługuje na osobną operację. Warto dorobić dodatkowy przewód masowy 6 mm² między blokiem silnika a ramą, najlepiej w miejscu wolnym od rdzy. Połączenie smarujemy pastą miedzianą i dokręcamy momentem 12-15 Nm, żeby po roku nie poluzowało się od wibracji. Takie wzmocnienie obwodu masy stabilizuje napięcie w całej instalacji żarówki świecą równomiernie, zapłon nie iskrzy nieregularnie, a miernik wskazuje stabilne 14,0-14,2 V zamiast skakać o pół wolta.

Bezpieczniki w oryginale to jeden bezpiecznik topikowy 30 A na cały obwód. W modernizacji warto zamontować skrzynkę z osobnymi zabezpieczeniami: 10 A na oświetlenie przednie, 10 A na oświetlenie tylne, 5 A na zapłon, 15 A na rozrusznik. Przewód główny warto poprowadzić o przekroju 4 mm², a odgałęzienia 1,5-2,5 mm² w zależności od obciążenia. Drobny zabieg, a w razie zwarcia nie wypalasz połowy wiązki zanim bezpiecznik zadziała.

Schemat elektryczny C-330 opiera się na układzie jednoprzewodowym masa biegnie przez ramę i blok silnika, a przewodem zasilającym płynie plus. Oznaczenia kolorów w fabrycznej wiązce: czerwony zasilanie główne, żółty oświetlenie, niebieski zapłon, zielony kierunkowskazy, brązowy masa pośrednia. Przy modernizacji zachowaj tę konwencję, bo każdy kolega mechanik otwierający maskę za pięć lat od razu się połapie. Nową wiązkę warto oznaczyć koszulkami termokurczliwymi z opisem obwodu stosuje się je na każdym rozgałęzieniu, żeby diagnostyka po latach nie była zgadywanką.

Regulator napięcia w C-330 to element pracy ciągłej tranzystorowy lub starszy wibracyjny i dlatego warto wymienić go na nowoczesny odpowiednik elektroniczny. Cewka alternatora generuje prąd zmienny, który prostownik mostkowy zamienia na stały, a regulator utrzymuje napięcie wyjściowe w granicach 13,8-14,4 V. Nowy element ma wbudowane zabezpieczenie termiczne, które odcina cewkę przy przegrzaniu funkcja, której oryginał z lat sześćdziesiątych nie posiadał.

Ursus C-330 a C-360 i 914 różnice w instalacji elektrycznej

C-330 ma prostszą instalację niż C-360, ale przez to każda usterka mocniej odbija się na pozostałych obwodach. W C-360 pojawił się dzielnik napięcia do oświetlenia tablicy rozdzielczej i dodatkowe wyjście na sygnał hamulca, co nieco rozłożyło obciążenie. W 914 montowano już alternator trójfazowy o mocy 350 W zamiast 180 W w C-330, więc zapas energii na odbiorniki jest tu znacznie większy. To przekłada się na realną różnicę w maszynie rolniczej z lat siedemdziesiątych diody świecą słabiej niż w egzemplarzu z pierwszej połowy dziewiątej dekady.

Zabezpieczenie masy pod maską krok po kroku

Pierwszy etap to odszukanie punktu połączenia masy na ramie. Najczęściej zobaczysz śrubę M8 z podkładką ząbkową, czasem ukrytą pod warstwą błota i farby. Oczyść okolicę ręczną szczotką drucianą, aż odsłoni się goły metal. Nałóż pastę miedzianą albo cynkową ta druga lepiej chroni przed korozją w ciągu następnych miesięcy. Nałóż przewód masowy o przekroju 6 mm², podkładkę, podkładkę sprężystą i dokręć śrubę momentem 12-15 Nm.

Dorobienie drugiego przewodu masowego z bloku silnika do karoserii działa jak rezerwa. Jeżeli pierwsze połączenie skoroduje w ciągu pięciu lat, drugie utrzyma obwód choćby częściowo sprawny. W praktyce potrafi to uratować wieczorną pracę z agregatem, gdy napięcie zaczyna spadać pod obciążeniem. Po dokręceniu warto zabezpieczyć śrubę lakierem zrywającym żaden przyszły mechanik nie odkręci masy bez zauważenia, że ktoś tu już grzebał.

Wymiana żarówek na LED kolejność montażu

Zacznij od żarówek pozycyjnych W5W 5 W, zamieniając je na W5W LED o poborze 0,5-1 W. Zużycie prądu spada niemal do zera, a światło włącza się bez opóźnień. Potem żarówki R2 w reflektorach tu wybieraj modele z wbudowanym radiatorem, bo diody w obudowie zamkniętej szybko tracą jasność z powodu przegrzania. Na koniec żarówki stopu P21W 21 W i cofania LED-y P21W świecą błyskawicznie, co poprawia bezpieczeństwo na drodze publicznej.

Checklist przed sezonem

• Zmierz napięcie akumulatora po 12 godzinach postoju powinno wynosić 12,4-12,7 V.
• Sprawdź gęstość elektrolitu areometrem 1,24-1,28 g/cm³ w pełni naładowanej celi.
• Zbadaj napięcie ładowania przy 2000 obr/min zakres 13,8-14,4 V.
• Oczyść zaciski klem i nałóż wazelinę techniczną.
• Kontroluj wizualnie wiązkę pod maską szukaj przetarć, pęknięć, śladów ciepła.
• Przetestuj wszystkie żarówki, kierunkowskazy, sygnał dźwiękowy.
• Sprawdź działanie rozrusznika nie powinien kręcić dłużej niż 3 sekundy.
• Podciągnij śruby masy na ramie i bloku silnika.
• Wymień bezpieczniki, jeżeli którykolwiek wykazuje ślady przegrzania.
• Przetestuj światło stopu i cofania przed wyjazdem na drogę publiczną.

Po sezonie warto powtórzyć ten sam zestaw kontroli, zanim ciągnik trafi do garażu na zimę. Akumulator lepiej przechowywać w cieple, naładowany do pełna, niż zostawiać na mrozie w nieogrzewanej stodole. Gęstość elektrolitu sprawdzana co dwa miesiące w okresie zimowym pozwala uniknąć sytuacji, w której wiosną okazuje się, że płyty są zasiarczone i nie do odzyskania.

Co sprawdzić przed zakupem używanego C-330

Stan instalacji elektrycznej zdradza historię ciągnika lepiej niż lakier. Poproś właściciela o krótki rozruch słuchaj, czy rozrusznik kręci równomiernie, bez zacięć i metalicznego zgrzytu. Popatrz na wnętrze reflektorów jeżeli odbłyśnik jest zmatowiały, licz się z koniecznością wymiany na 60-90 zł za parę. Zapytaj o datę ostatniej wymiany akumulatora i regulatora brak odpowiedzi albo mgliste „kiedyś" sugerują, że elementy mają swoje lata.

Warto zabrać miernik i zmierzyć napięcie na klemach przy pracującym silniku. Poniżej 13,5 V oznacza kłopoty z ładowaniem, powyżej 15 V regulator do natychmiastowej wymiany. Zajrzyj pod maskę przy świetle latarki szukaj śladów amatorskich napraw, skręcanych na kolanie połączeń, brakujących koszulek termokurczliwych. Wiązka przypominająca spaghetti bez izolacji to sygnał, że właściciel oszczędzał na wszystkim, a Ty będziesz spłacał te oszczędności przez kolejny rok.

Modernizacja instalacji C-330 nie wymaga wizyty w specjalistycznym serwisie ani studia elektrotechniki. Wystarczy miernik uniwersalny, zestaw kluczy, trochę pasty kontaktowej i dwie godziny w sobotę. Efekt stabilne 14 V zamiast migających żarówek, żarówki LED zamiast pożerających prąd klasyków, i pewność, że akumulator odpali nawet po tygodniu mrozu. Ursus C-330 to ciągnik dzielnie znoszący pół wieku eksploatacji, ale jego instalacja elektryczna wymaga od czasu do czasu ludzkiej ręki i podstawowej wiedzy o fizyce prądu.

A jaki jest najczęstszy problem z instalacją w Twoim C-330? Opisz swój przypadek być może rozwiązanie, które znalazłeś, przyda się komuś następnemu.
