Do czego służy instalacja elektryczna i dlaczego bez niej nie ruszysz?

Instalacja elektryczna służy przede wszystkim do bezpiecznego dostarczania energii z sieci lub innego źródła zasilania do każdego gniazdka, lampy i urządzenia w budynku. Jednocześnie jej zadanie nie kończy się na samym doprowadzeniu prądu. To także ochrona ludzi przed porażeniem, ochrona sprzętu przed przepięciami oraz umożliwienie sterowania oświetleniem, ogrzewaniem i inteligentnymi systemami domu. W poniższym tekście znajdziesz pełny obraz tej instalacji, od pierwszego przewodu po rozdzielnicę, aż po konkrety liczbowe i najczęstsze błędy wykonawcze, które kosztują fortunę.

• Z czego składa się instalacja elektryczna kluczowe elementy
• Rodzaje instalacji elektrycznych i ich zastosowanie
• Jak dobrać przekrój przewodu i zabezpieczenia do instalacji
• Najczęstsze błędy w instalacji elektrycznej, które kosztują fortunę
• Case study: dom 120 m² dobór instalacji krok po kroku
• Podstawy prawne i normatywne
• Checklista: odbiór instalacji elektrycznej 15 punktów
• FAQ

Z czego składa się instalacja elektryczna kluczowe elementy

Każda instalacja elektryczna w domu, biurze czy hali przemysłowej opiera się na tym samym schemacie: �ródło zasilania, przewody, zabezpieczenia, odbiorniki. Źródłem najczęściej pozostaje sieć energetyczna o napięciu 230 V lub 400 V, ale w razie potrzeby wspierają ją agregaty prądotwórcze, instalacje fotowoltaiczne, turbiny wiatrowe lub magazyny energii.

Przewody stanowią żyły instalacji. Wykonuje się je z miedzi lub aluminium, przy czym miedź dominuje w budownictwie mieszkaniowym ze względu na lepszą przewodność i odporność na utlenianie. Aluminium spotyka się głównie w liniach zasilających dużych obiektów. Żyły prowadzi się w peszelach, rurkach elektroinstalacyjnych lub korytkach, a ich izolacja oznaczona jest kolorami: brązowy lub czarny dla fazy, niebieski dla neutralnego, zielono-żółty dla ochronnego.

Rozdzielnica to serce całego układu. Montuje się ją na wysokości od 1,4 do 1,7 m od podłogi, w łatwo dostępnym miejscu. Wewnątrz znajdują się wyłączniki nadprądowe, różnicowoprądowe (RCD) o prądzie zadziałania 30 mA, ograniczniki przepięć oraz rozłącznik główny. To właśnie rozdzielnica decyduje o bezpieczeństwie i wygodzie użytkowania.

Obwody elektryczne podział i charakterystyka

W domu jednorodzinnym instalację dzieli się na obwody oświetleniowe, gniazdowe oraz siłowe (400 V). Zasada jest prosta: im większe obciążenie, tym grubszy przewód i mocniejsze zabezpieczenie. Charakterystyka wyłączników B sprawdza się w obwodach gniazdowych i oświetleniowych, natomiast charakterystyka C lepiej radzi sobie z prądami rozruchowymi silników i urządzeń dużej mocy.

Źródła zasilania tabela porównawcza

Dobór źródła zasilania wpływa na niezawodność całej instalacji. Najczęściej wykorzystuje się sieć elektroenergetyczną, lecz coraz częściej wspiera się ją innymi rozwiązaniami. Poniższa tabela pokazuje różnice w napięciu, zastosowaniu i typowych odbiorach.

Panele fotowoltaiczne schemat elementów

Instalacja PV składa się z paneli, inwertera, licznika dwukierunkowego oraz zabezpieczeń po stronie DC i AC. Panele wytwarzają prąd stały, który inwerter zamienia na przemienny o parametrach sieci. Licznik dwukierunkowy rozlicza energię pobraną i oddaną do sieci, a ograniczniki przepięć chronią inwerter przed wyładowaniami atmosferycznymi.

W małych instalacjach domowych o mocy do 10 kW stosuje się zabezpieczenia 25 A po stronie AC i wyłączniki nadprądowe DC dobrane do napięcia łańcucha paneli. Brak tych elementów to jeden z najczęstszych błędów, który prowadzi do uszkodzenia inwertera podczas burzy.

Rodzaje instalacji elektrycznych i ich zastosowanie

Instalacja mieszkalna różni się od przemysłowej nie tylko przekrojem przewodów, ale też liczbą obwodów, systemem uziemienia i wymaganiami ochrony przeciwporażeniowej. W domu jednorodzinnym o powierzchni 120 m² standardowo projektuje się od 12 do 16 obwodów, natomiast w hali przemysłowej ich liczba sięga setek.

Instalacja przemysłowa pracuje najczęściej w układzie TN-S lub TN-C-S, co oznacza osobny przewód ochronny PE i neutralny N. W domach dopuszcza się układ TN-C-S, gdzie rozdzielenie przewodu PEN następuje w rozdzielnicy głównej budynku. Od tego wyboru zależy skuteczność działania wyłączników RCD.

Instalacja oświetleniowa i siłowa kiedy która

Instalacja oświetleniowa obsługuje lampy sufitowe, kinkiety, taśmy LED i oświetlenie awaryjne. Charakteryzuje się mniejszym przekrojem przewodów (1,5 mm²) i niskim prądem znamionowym. Instalacja siłowa zasila urządzenia dużej mocy: piece, klimatyzatory, pompy ciepła, ładowarki samochodowe. Wymaga przewodów 4-10 mm² oraz zabezpieczeń charakterystyki C.

W nowoczesnym domu warto już na etapie projektu wydzielić obwód dedykowany dla ładowarki samochodu elektrycznego. Pobór mocy rzędu 11 kW wymaga przewodu 6 mm² i zabezpieczenia 32 A. Brak takiego obwodu kończy się przeciążaniem gniazdka i wybijaniem korków.

Jak dobrać przekrój przewodu i zabezpieczenia do instalacji

Dobór przekroju opiera się na trzech czynnikach: dopuszczalnym prądzie obciążenia, spadku napięcia i zabezpieczeniu nadprądowym. Najważniejsza zasada mówi, że przekrój musi być tak dobrany, aby prąd znamionowy zabezpieczenia chronił przewód przed przegrzaniem. Stosuje się prosty wzór: I_obciążenia < I_zabezpieczenia < I_przewodu.

Dla pieca indukcyjnego o mocy 7 kW pracującego na 230 V prąd wynosi około 30 A. Z tabeli przekrojów wynika, że potrzebny jest przewód 6 mm² i zabezpieczenie 32 A. Zbyt cienki przewód (np. 2,5 mm²) po kilku minutach pracy osiągnie temperaturę, w której stopi się izolacja i dojdzie do zwarcia.

Spadek napięcia nie może przekraczać 3% w obwodach oświetleniowych i 5% w pozostałych. Przy długości obwodu 25 m i przekroju 2,5 mm² spadek napięcia dla prądu 16 A wynosi około 2,8 V, czyli mieści się w normie. Przekroczenie tej wartości skutkuje migotaniem oświetlenia i szybszym zużyciem sprzętu.

Charakterystyka wyłączników B i C

Wyłączniki o charakterystyce B zadziałają natychmiast przy prądzie 3-5 razy większym od znamionowego, co sprawdza się w obwodach gniazdowych. Charakterystyka C wymaga prądu 5-10 razy większego, dlatego sprawdza się tam, gdzie urządzenia mają duży prąd rozruchowy, np. silniki kompresorów czy pompy.

Zastosowanie wyłącznika B w obwodzie siłowym powoduje wybijanie korków przy każdym uruchomieniu silnika. Z kolei wyłącznik C w obwodzie gniazdowym nie chroni wystarczająco przed przeciążeniem, bo reaguje zbyt późno. Dlatego dobór charakterystyki zależy bezpośrednio od rodzaju odbiornika.

RCD i ochrona przeciwporażeniowa

Wyłącznik różnicowoprądowy (RCD) o prądzie 30 mA chroni człowieka przed porażeniem. Działa na zasadzie pomiaru różnicy prądów wpływających i wypływających. Gdy różnica przekroczy 30 mA, urządzenie odcina zasilanie w czasie poniżej 30 ms, zanim prąd dotknięcia spowoduje trwałe uszkodzenie serca.

W łazienkach i kuchniach RCD montuje się osobno na każdy obwód, bo wilgoć zwiększa ryzyko porażenia. W sypialniach i salonach wystarczy jeden RCD na kilka obwodów. Brak RCD lub jego wadliwy montaż to częsta przyczyna wypadków, nawet w nowych instalacjach.

Najczęstsze błędy w instalacji elektrycznej, które kosztują fortunę

Najczęstszym błędem jest zbyt cienki przekrój przewodu w stosunku do poboru mocy. Skutek? Przegrzewanie izolacji, a w konsekwencji pożar lub awaria urządzenia. Właściciel domu zwykle orientuje się o problemie dopiero, gdy korki zaczynają wypadać przy włączeniu czajnika i pralki jednocześnie.

Drugi powtarzający się błąd to brak peszla lub użycie peszla o zbyt małej średnicy. Przewody prowadzone bez osłony mechanicznej łatwo uszkodzić przy montażu mebli czy podczas kucia ścian. Peszel chroni też przed wilgocią i promieniowaniem UV, co wydłuża żywotność instalacji.

Brak uziemienia lub niewłaściwe podłączenie przewodu ochronnego PE to trzeci poważny błąd. W razie uszkodzenia izolacji obudowa urządzenia staje się niebezpieczna. Sprawdzenie obecności uziemienia zajmuje minutę, a jego brak może kosztować życie.

Cienki przewód 1,5 mm² w obwodzie gniazdowym to klasyczny grzech wykonawców. Gdy użytkownik podłączy odkurzacz 2000 W do gniazdka, prąd wyniesie około 9 A, co w dłuższej perspektywie przegrzewa przewód 1,5 mm² dopuszczalnego do 16 A, ale bezpiecznego krótkotrwale.

Kolejny błąd to brak rozdzielenia obwodów. Cały dom na jednym wyłączniku to proszenie się o kłopoty. Gdy zwarcie wyłączy zasilanie, ciemność obejmuje cały budynek. Podział na co najmniej 12 obwodów zapewnia selektywność działania zabezpieczeń i wygodę eksploatacji.

Niedokręcone zaciski w rozdzielnicy to piąty, bardzo częsty błąd. Luźny styk grzeje się, iskrzy i w końcu przepala. Skutkiem jest uszkodzenie wyłącznika lub pożar w rozdzielnicy. Moment dokręcenia zacisku powinien wynosić 2-2,5 Nm, zgodnie z danymi katalogowymi producenta.

Case study: dom 120 m² dobór instalacji krok po kroku

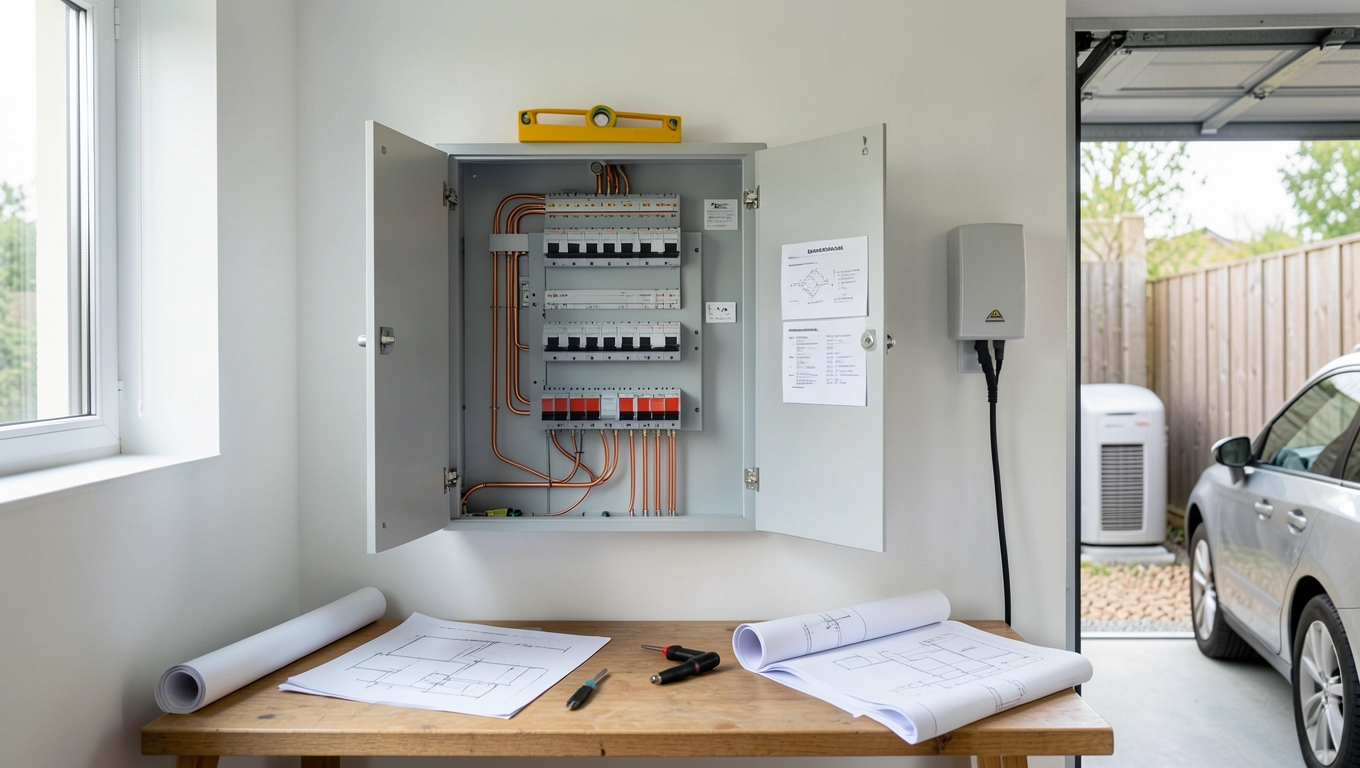

W domu o powierzchni 120 m² zaprojektowano 14 obwodów: 4 oświetleniowe, 6 gniazdowych, 2 siłowe (płyta indukcyjna i piec), 1 do ładowarki samochodu i 1 do pompy ciepła. Rozdzielnica mieści się w garażu, na wysokości 1,5 m, z dostępem 60 cm wolnej przestrzeni od frontu, zgodnie z normą PN-HD 60364.

Przewody poprowadzono w peszelach podtynkowych. Dla obwodów gniazdowych użyto kabla YDYp 3×2,5 mm², a dla oświetleniowych YDYp 3×1,5 mm². Obwód ładowarki wymagał kabla YDY 5×6 mm² zabezpieczonego wyłącznikiem 32 A oraz RCD 30 mA typu A.

Łączny koszt materiałów oscylował wokół 18-22 tys. zł, a robocizna dwóch elektryków z uprawnieniami SEP zamknęła się w kwocie 9-12 tys. zł. Koszt instalacji Smart Home doliczonej do projektu wzrósł o dodatkowe 15-20%. Za tę cenę inwestor otrzymał dokumentację powykonawczą, pomiary odbiorcze i 5-letnią gwarancję wykonawcy.

Podstawy prawne i normatywne

Projektowanie i wykonanie instalacji elektrycznej w Polsce reguluje norma PN-HD 60364 oraz przepisy Warunków Technicznych 2025. Uprawnienia do projektowania i kierowania robotami elektrycznymi nadaje Stowarzyszenie Elektryków Polskich (SEP). Każdy odbiór instalacji kończy się protokołem z pomiarami rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przeciwporażeniowej.

Norma PN-EN 61557 określa wymagania dla przyrządów pomiarowych stosowanych przy odbiorach. Z kolei Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, definiuje minimalną liczbę obwodów i wymagania przeciwpożarowe. Brak zgodności z tymi dokumentami utrudnia uzyskanie pozwolenia na użytkowanie.

Checklista: odbiór instalacji elektrycznej 15 punktów

• Sprawdzenie rezystancji izolacji (min. 0,5 MΩ dla 230 V).
• Pomiar impedancji pętli zwarcia (maks. 1,3 Ω dla zabezpieczeń 16 A).
• Test wyłączników RCD (czas zadziałania poniżej 30 ms przy 30 mA).
• Sprawdzenie ciągłości przewodu ochronnego PE.
• Kontrola oznaczeń kolorów izolacji przewodów.
• Weryfikacja przekrojów przewodów w obwodach siłowych.
• Sprawdzenie momentów dokręcenia zacisków w rozdzielnicy.
• Kontrola wysokości montażu rozdzielnicy (1,4-1,7 m).
• Obecność schematu rozdzielnicy wewnątrz drzwiczek.
• Test działania wyłącznika głównego.
• Sprawdzenie poprawności podłączenia przewodu neutralnego N.
• Weryfikacja rozdzielenia obwodów oświetleniowych i gniazdowych.
• Pomiar rezystancji uziemienia (maks. 30 Ω dla TN-S).
• Sprawdzenie dostępności dokumentacji powykonawczej.
• Obecność protokołu pomiarowego z pieczątką firmy z uprawnieniami SEP.

FAQ

Co to jest instalacja elektryczna w domu? To zespół przewodów, zabezpieczeń i osprzętu, który doprowadza prąd z sieci lub innego źródła do gniazdek, lamp i urządzeń oraz chroni ludzi i sprzęt przed porażeniem i przepięciami.

Jakie są elementy instalacji elektrycznej? Przewody, rozdzielnica z wyłącznikami nadprądowymi i różnicowoprądowymi, gniazdka, wyłączniki oświetleniowe, uziemienie oraz osprzęt zabezpieczający.

Ile obwodów powinna mieć instalacja w domu 120 m²? Minimum 12 obwodów, a komfortowy standard to 14-16, z wydzielonymi obwodami dla kuchni, łazienki, pralki, bojlera i ładowarki samochodu.

Jaki przekrój przewodu do gniazdka 230 V? 2,5 mm² dla obwodów ogólnych, zabezpieczonych wyłącznikiem 16 A. Dla kuchni i piekarnika stosuje się 4 mm² i zabezpieczenie 25 A.

Czy każdy elektryk może wykonać instalację? Nie. Prace projektowe i kierowanie robotami wymaga uprawnień SEP, a odbiór pomiarowy musi wykonać osoba z uprawnieniami kontrolno-pomiarowymi.

Instalacja elektryczna to układ, w którym każdy element pełni określoną funkcję, a błąd w jednym miejscu oznacza ryzyko w całym budynku. Dlatego świadomy inwestor weryfikuje przekroje przewodów, lokalizację rozdzielnicy i jakość połączeń, zanim elektryk zabierze się za tynkowanie ścian.

Źródła: norma PN-HD 60364 (wyd. 2016, aktualizacja 2023), norma PN-EN 61557, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225 z późn. zm.), wytyczne SEP „Zasady eksploatacji instalacji elektrycznych" 2024, Warunki Techniczne 2025. Adresy źródeł: pn-iso.org, sep.com.pl, isap.sejm.gov.pl.
