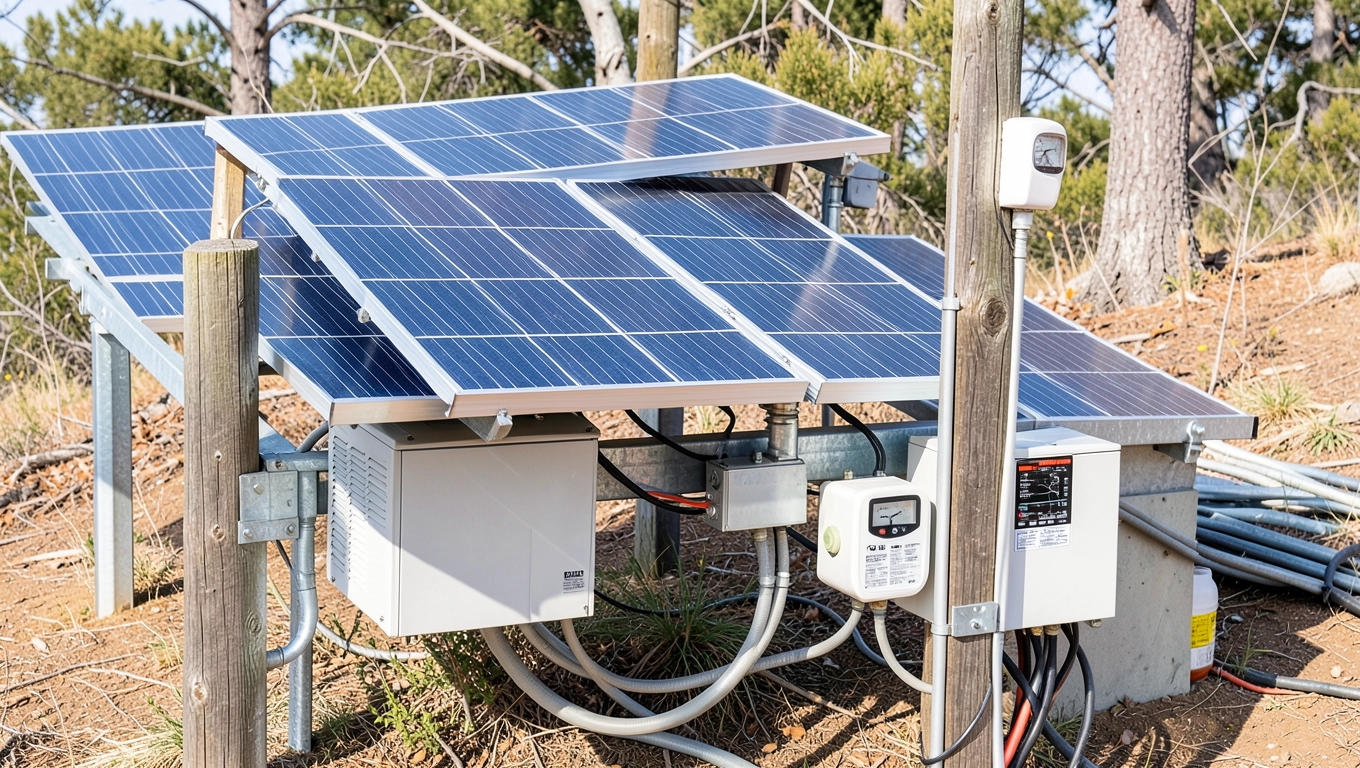

Czy instalacja off‑grid jest połączona z siecią? Wyjaśniamy

Instalacja off‑grid nie jest połączona z siecią elektroenergetyczną to jej fundamentalna, definiująca cecha, która odróżnia ją od każdego systemu on‑grid czy hybrydowego. Cała energia, którą wytwarzają panele fotowoltaiczne (lub mikroturbina wiatrowa), trafia najpierw do akumulatorów, a dopiero potem do domowych odbiorników, bez żadnego fizycznego przewodu łączącego obiekt z zewnętrznym operatorem. Gdy magazyn zbliża się do ustawionego progu rozładowania, sterownik ładowania odcina odbiorów, więc w praktyce jesteś jedynym zarządcą własnego mikrosystemu energetycznego.

• Jak działa system off‑grid bez dostępu do sieci
• Magazynowanie energii w akumulatorach w instalacji off‑grid
• Czy instalacja off‑grid w Polsce wymaga zgłoszenia do operatora

Jak działa system off‑grid bez dostępu do sieci

Serce instalacji stanowi autonomiczny inwerter wyspowý, nazywany też inwerterem off‑grid. Różni się od sieciowego tym, że sam wytwarza napięcie referencyjne 230 V / 50 Hz, zamiast tylko synchronizować się z częstotliwością zakładu energetycznego. Jego wewnętrzny oscylator kwarcowy generuje przebieg sinusoidalny, a mikroprocesor koryguje go w czasie rzeczywistym, by utrzymać tolerancję ±0,5 %. Bez tej stabilności silniki indukcyjne w lodówce czy pompie CO mogłyby się przegrzewać, a elektronika wrażliwa na częstotliwość traciłaby synchronizację.

Energia płynie zamkniętym obiegiem: panele PV → regulator MPPT → akumulator → inwerter wyspowy → rozdzielnica 230 V → gniazdka. Żaden z tych elementów nie komunikuje się z zewnątrzną siecią elektroenergetyczną, więc awaria operatora, black‑out w sąsiedniej gminie czy planowe wyłączenie linii średniego napięcia nie mają wpływu na pracę twoich urządzeń. To właśnie pełna izolacja galwaniczna, a nie samo posiadanie paneli, czyni układ wyspowym.

Topologia fizyczna wymusza określone przekroje kabli. Przy typowej domowej mocy szczytowej 5 kW i akumulatorach 48 V, prąd w obwodzie DC sięga 100-120 A. Standardowy przewód 6 mm² już nie wystarczy stosuje się linki 25-35 mm² z miedzi beztlenowej lub aluminio‑miedziowe, z zabezpieczeniami topikowymi 125-150 A po każdej stronie baterii.

Kluczowe jest jeszcze jedno: brak połączenia z siecią nie oznacza braku ochrony przeciwporażeniowej. Wszystkie obwody muszą spełniać wymogi PN‑HD 60364, a sam inwerter wyspowy zawiera wewnętrzny wyłącznik różnicowoprądowy 30 mA klasy B, reagujący na składową stałą i pulsującą jednocześnie. Bez niego upływność z uszkodzonego panelu PV przy wilgotnej pogodzie mogłaby porazić domownika przy samym dotyku metalowej obudowy urządzenia.

Magazynowanie energii w akumulatorach w instalacji off‑grid

Akumulatory przejmują tu rolę, którą w sieci pełni ogólnopolski system elektroenergetyczny: buforują nadprodukcję w słoneczne południe i oddają ją wieczorem oraz nocą. Pojemność magazynu musi pokryć co najmniej dwa zimowe dni pełnego zapotrzebowania, ponieważ w grudniu w Polsce czas nasłonecznienia spada poniżej 1,5 h efektywnego dziennie, a zapotrzebowanie na ogrzewanie i oświetlenie rośnie o 60-80 % względem czerwca. Dobór 4 × 200 Ah przy napięciu 48 V, czyli 38,4 kWh brutto, okazuje się często granicą, za którą inwestycja przestaje się spłacać rozsądnie w rozsądnym czasie.

Technologia ogniw ma znaczenie nie tylko teoretyczne. Akumulatory litowo‑żelazowo‑fosforanowe (LiFePO₄) wytrzymują 4000-6000 cykli przy głębokości rozładowania 80 %, podczas gdy klasyczne AGM zamykają się w granicach 600-800 cykli. Różnica w cenie jednostkowej sięga 200-250 %, ale w przeliczeniu na kilowatogodzinę cyklu życia lit wygrywa trzykrotnie. Zarazem wymaga precyzyjnego systemu zarządzania baterią BMS, który pilnuje napięcia każdego ogniwa w zakresie 2,5-3,65 V i odcina ładowanie, gdy temperatura spadnie poniżej 0 °C w przeciwnym razie na anodzie osadza się metaliczny lit, tworząc dendryty prowadzące do nieodwracalnego zwarcia wewnętrznego.

Praktyczna zasada: jeśli dzienne zużycie przekracza 12 kWh, a nasłonecznienie zimą spada poniżej 2 h dziennie, to bez magazynu ≥30 kWh instalacja off‑grid będzie wymagała uruchamiania agregatu prądotwórczego średnio 4-6 dni w miesiącu.

Regulator ładowania MPPT (Maximum Power Point Tracking) śledzi punkt maksymalnej mocy panelu dynamicznie, z częstotliwością do 200 Hz. Zwykły regulator PWM pobiera z modułu fotowoltaicznego tyle mocy, ile wynika z napięcia akumulatora, marnując 15-25 % energii w warunkach chłodnego, jasnego zimowego poranka. Dla porównania, przy identycznym zestawie 12 paneli 380 W, różnica w uzysku rocznym sięga 350-550 kWh, co w skali 25‑letniej eksploatacji stanowi 8-12 tys. PLN za darmo.

Ładowanie zimą bywa frustrujące, ale ma czysto chemiczne podłoże. Akumulator litowy nie przyjmie prądu poniżej zera, bo jony litu nie są w stanie przemieścić się do grafitowej anody, gdy elektrolit gęstnieje. Rozwiązaniem jest samonagrzewająca się komora BMS z grzałką PTC 50-100 W, pobierająca 200-400 Wh z baterii dziennie, by utrzymać wewnętrzną temperaturę na poziomie 5-10 °C. Bez tego system odmówi współpracy na przełomie stycznia i lutego.

Czy instalacja off‑grid w Polsce wymaga zgłoszenia do operatora

Polskie prawo energetyczne rozróżnia mikroinstalację (do 50 kW) podłączoną do sieci i instalację wyspową. W pierwszym przypadku wymagane jest zgłoszenie do właściwego operatora systemu dystrybucyjnego oraz zawarcie umowy o świadczenie usług dystrybucji. W drugim inwestor fizyczny lub prawny nie wchodzi w żadną interakcję z OSD, ponieważ obiekt nie wprowadza energii do sieci elektroenergetycznej i z niej nie pobiera. To klucz do zrozumienia, dlaczego procedury administracyjne wyglądają tu zupełnie inaczej niż przy klasycznej fotowoltaice.

Formalności ograniczają się do zgłoszenia budowlanego, jeśli moc zestawu przekracza 6,5 kW lub panele wystają ponad 2 m ponad kalenicę dachu. Powyżej 20 kW mocy zainstalowanej inwertera obowiązuje zgłoszenie z projektem sporządzonym przez osobę z uprawnieniami w specjalności instalacyjnej. Normy PN‑EN 50549 oraz PN‑EN 62109 regulują wymagania bezpieczeństwa dla inwerterów wyspowych, w tym zabezpieczenie anty‑wyspowe, choć w systemach bez sieci ta druga funkcja traci sens operacyjny i pozostaje wyłącznie wymogiem certyfikacyjnym.

Brak połączenia z siecią nie zwalnia z obowiązku uziemienia instalacji oraz ochrony odgromowej LPS zgodnie z PN‑EN 62305. Panel PV wystawiony na działanie atmosfery to antena zbierająca wyładowania w budynku bez piorunochronu uderzenie w krawędź dachu w ciągu milisekund indukuje 40-60 kV na liniach DC, po których energia wędruje do inwertera i dalej do akumulatorów.

Rozliczenie energii z Zakładem Energetycznym nie istnieje w tym modelu, bo prosumentem jest się tylko w układzie on‑grid. Nie otrzymujesz opustów, taryf gwarantowanych ani opłat za oddaną energię. Wszystko, co wyprodukujesz, zużywasz sam, a nadwyżki przechowujesz wyłącznie chemicznie w akumulatorach. Z tego względu ekonomia off‑grid działa na zupełnie innej zasadzie niż fotowoltaika przyłączona, a czas zwrotu inwestycji rzadko spada poniżej 12-15 lat, podczas gdy w on‑grid często osiąga już 6-8 lat.

Wyjątkiem jest sytuacja hybrydowa z backupem inwerter hybrydowy z wejściem sieciowym może pracować w trybie wyspowym podczas awarii, ale w normalnych warunkach przesyła nadwyżki do sieci. Gdy operator odłącza zasilanie, wewnętrzny stycznik otwiera styk w ciągu 20-60 ms, a instalacja przechodzi na zasilanie z baterii. W takiej konfiguracji całość wymaga pełnej procedury przyłączeniowej i zgłoszenia jak klasyczna mikroinstalacja.

Weryfikacja izolacji galwanicznej przed pierwszym uruchomieniem powinna wykazać rezystancję izolacji minimum 1 MΩ na każdy kilowat mocy zainstalowanej, zmierzoną megaomomierzem 500 V DC. Przy zespole 8 paneli 400 W uzyskuje się wartości rzędu 8-10 MΩ. Poniżej 0,5 MΩ wskazuje na degradację uszczelnień lub wilgoć w skrzynce przyłączeniowej i wymaga natychmiastowej lokalizacji uszkodzenia przed podaniem napięcia z akumulatorów.

Dobór mocy inwertera robi się ostrożnie, z marginesem 25-30 % na jednoczesny rozruch lodówki kompresorowej i pompy cyrkulacyjnej, pobierających chwilowo 4-6 krotność prądu znamionowego. Inwerter 5 kW wystarcza dla domu o dziennym zużyciu 12-15 kWh, ale jego przeciążalność 10 kW przez 200-500 ms decyduje o tym, czy silnik zaskoczy, czy napięcie posypie się do 180 V i resetuje sterowniki.

Normy i akty prawne: Ustawa Prawo energetyczne (Dz.U. z 1997 r. nr 54, poz. 348 z późn. zm.), Rozporządzenie Ministra Infrastruktury i Budownictwa w sprawie warunków technicznych budynków, PN‑HD 60364‑4‑41, PN‑EN 50549‑1:2019 (wymagania dla instalacji przyłączanych równolegle), PN‑EN 62109‑2 (bezpieczeństwo inwerterów PV), PN‑EN 62305‑3 (ochrona odgromowa), Kodeks Sieci NC RfG (wymogi dla większych generatorów).

Przed podjęciem decyzji warto pobrać dane PVGIS (https://re.jrc.ec.europa.eu/pvg_tools/pl/) dla konkretnej lokalizacji i sprawdzić średnioroczną sumę nasłonecznienia poniżej 950 kWh/m² rocznie ekonomia off‑grid staje się dyskusyjna bez znacznego ograniczenia komfortu. W pozostałych przypadkach autonomia daje spokój, którego nie da żadna taryfa gwarantowana.
