Części do instalacji elektrycznej C-330 – kompletny przewodnik montażu

Ciemność na polu trzy godziny po zmroku, iskry z puszki przy stacyjce i telefony od sąsiadów, że „coś znowu strzeliło" w Ursusie. Każdy właściciel C-330 albo C-328 zna ten scenariusz, bo instalacja elektryczna w tych maszynach po czterech dekadach pracy po prostu się zużywa. Najczęściej pada w najmniej odpowiednim momencie, a lawinowo, bo jeden przepalony bezpiecznik ciągnie za sobą złą masę, brak styku na klemie akumulatora albo przetarty przewód w wiązce przy bloku silnika. Co gorsza, większość dostępnych na rynku zamienników udaje oryginał tylko z nazwy, więc montaż kończy się walką z niedopasowanymi końcówkami i izolacją, która pęka po pierwszej zimie. Poniżej znajdziesz konkretną ścieżkę wymiany na nową instalację, z listą elementów, kolejnością pracy i miejscami, w których oszczędzanie kończy się pożarem.

• Montaż instalacji elektrycznej Ursus C-330 krok po kroku
• Schemat elektryczny C-330 i typowe błędy przy składaniu
• Stara vs nowa instalacja w Ursusie 328 i C-330 porównanie

Montaż instalacji elektrycznej Ursus C-330 krok po kroku

Zanim sięgniesz po klucz, warto rozrysować trasę każdej wiązki na kartce A3 w kratkę, najlepiej z kopią oryginalnego schematu pod ręką. Schemat elektryczny C-330 dla roczników 1968-1987 jest praktycznie identyczny jak w C-328, różni się detalami w obwodzie ładowania i masy silnika. Rozrysowanie pomaga uniknąć sytuacji, w której cztery przewody lądują w jednym otworze grodziu i zaczynają się grzać pod obciążeniem. To właśnie przegrzanie, a nie przepięcie, odpowiada za ponad połowę awarii instalacji w tych ciągnikach.

Prace zaczynij od wymontowania starej instalacji w całości, zostawiając jedynie obudowy lamp i gniazdo przy rozruszniku. Cięcie pojedynczych przewodów zostawia końcówki, które potem korodują w grodziach i będą udawać sprawne połączenia przez następne dwa tygodnie. Cała stara wiązka waży około 3,2 kg i składa się z 14-16 obwodów w zależności od wersji kabiny. Po demontażu wypłucz grodzie rozpuszczalnikiem, bo kurz z lat 70. miesza się z wilgocią i tworzy warstwę, która przewodzi prąd w najmniej spodziewanych momentach.

Co przygotować przed montażem

• Klucze płasko-oczkowe 8-19 mm oraz nasadkę 13 mm z grzechotką
• Ściągacz izolacji samonastawny do przewodów 0,5-6 mm²
• Złączki typu „skręt z uszczelką" zamiast lutowanych na zimno
• Koszulki termokurczliwe 4,8 mm oraz opaski zaciskowe UV-odporne
• Miernik z funkcją testu spadku napięcia pod obciążeniem
• Drukowany schemat z naniesionymi poprawkami dla danego rocznika

Montaż zacznij od wiązki głównej, czyli od stacyjki w kierunku alternatora i rozrusznika. To najgrubszy przewód w zestawie, najczęściej 16 mm² w izolacji PCV, bo przenosi prąd rozruchowy dochodzący do 280 A przez kilka sekund. Cieńszy przewód w tej roli grzeje się w miejscu styku, wypala złączkę i czasem kończy się stopieniem plastiku przy masce. Nowe wiązki mają już zintegrowane końcówki oczkowe M8 zamiast lutowanych, więc ich montaż trwa o jedną trzecią krócej niż oryginałów.

Po wiązce głównej przejdź do obwodów oświetlenia przedniego, tylnego oraz pulpitu. Każdy obwód prowadź osobnym kanałem w grodzi, nigdy równolegle z przewodami masy, bo sprzężenia indukcyjne potrafią zresetować stabilizator napięcia w alternatorze. Lampy przednie w C-330 mają asymetryczny rozstaw, sprawdzony na linii produkcyjnej, więc nie zamieniaj ich miejscami podczas montażu, bo snop światła skierujesz 2 metry obok ścieżki kół. Żarówki halogenowe H4 60/55 W sprawdzają się lepiej niż starsze R2, bo pobierają mniej prądu i mniej grzeją odbłyśnik.

Kolejność podłączania obwodów

Podłączenie do stacyjki wymaga uwagi na pięć końcówek, bo każda odpowiada za inny obwód: I (masa podświetlenia), 15 (zapłon), 30 (stałe zasilanie), 50 (rozrusznik) oraz 54 (światła). Pomylenie 30 z 15 powoduje, że radio zostaje pod napięciem przez tydzień i akumulator pada po dwóch dniach bezruchu. Prawidłowe podłączenie sprawdzisz miernikiem: napięcie na stacyjce w pozycji „0" występuje tylko na styku 30.

Po stacyjce czas na alternator, najczęściej typ 12V 350W z regulatorem mechanicznym albo elektronicznym w nowszych zestawach. Przewód wzbudzenia ma średnicę 1,5 mm² i idzie osobno od masy, bo błąd w tym obwodzie kończy się nieładowaniem akumulatora lub odwrotnie, przeładowaniem powyżej 14,8 V. Rozrusznik pobiera prąd przez osobny przewód 16 mm² bezpośrednio z akumulatora, a cewka włączająca dostaje sygnał ze stacyjki przez przewód 4 mm² w osłonie termokurczliwej.

Schemat elektryczny C-330 i typowe błędy przy składaniu

Schemat w dokumentacji fabrycznej opiera się na układzie jednoprzewodowym z masą na ramie, ale tylko w teorii. Praktycznie każdy egzemplarz ma dodatkowe masy punktowe przy bloku silnika i skrzyni biegów, bez których napięcie na odbiornikach spada o 0,8-1,2 V pod obciążeniem. Masa przy silniku to nie ozdoba, lecz warunek poprawnej pracy cewek zapłonowych i stabilizatora napięcia. Brak tego połączenia powoduje migotanie żarówek na biegu jałowym, a w czasie orki potrafi zgasić zapłon przy nagłym gazie.

Najczęstsze błędy montażowe

Błąd pierwszy to rezygnacja z bezpieczników albo zastąpienie ich drutem mosiężnym. W ciągniku pracującym w polu taki „bezpiecznik" przepuści prąd zwarcia rzędu 80 A zanim się stopi, co kończy się przypaleniem wiązki i niekiedy pożarem. Prawidłowy bezpiecznik topikowy 30 A w obwodzie głównym chroni instalację, a jego wymiana zajmuje dwie sekundy, nie dwie godziny szukania przepalenia.

Błąd drugi to użycie złączek typu „kabelkowy" bez uszczelnienia na połączeniach zewnętrznych. Wilgoć wnika tam przez pierwszy sezon i tworzy zieloną patynę, która po roku zamienia się w warstwę tlenku miedzi. Ten tlenek ma opór właściwy około 100 razy wyższy niż czysta miedź, więc spadek napięcia na złączce sięga 0,4 V. Efekt widoczny jest jako przyćmione światło długie i trudny start zimą, bo rozrusznik dostaje 9,4 V zamiast 12 V.

Błąd trzeci to prowadzenie przewodów bez osłon w miejscach kontaktu z blachą. Po dwóch-trzech sezonach wibracji izolacja PCV przetrze się o krawędź i zacznie przewodzić do masy. Najtańsze rozwiązanie to peszel ochronny o średnicy 10 mm, kosztuje kilka złotych za metr i eliminuje problem na lata. W miejscach szczególnie narażonych, na przykład przy przegubie wału WOM, stosuje się peszel z podwójnym splotem.

Zabezpieczenie instalacji przed wilgocią i uszkodzeniami

Izolacja nowych przewodów to mieszanka PVC oraz XLPE, przy czym XLPE jest odporniejsza na temperatury do 125°C, ale trudniejsza w obróbce. Na Ursusa poleca się przewody z izolacją PVC, bo łatwiej je zarabiać i lepiej znoszą zginanie w niskich temperaturach. Po zakończeniu montażu warto zalać newralgiczne złączki w grodzi silikonem neutralnym, który nie wchodzi w reakcję z miedzią i można go zawsze usunąć.

Sprawdzenie gotowej instalacji wymaga prostego miernika i dwóch godzin cierpliwości. Pierwszy test to pomiar spadku napięcia na każdym obwodzie pod obciążeniem, czyli przy włączonych światłach dalekich i wentylatorze kabiny jednocześnie. Dopuszczalny spadek na odcinku akumulator-odbiornik wynosi 0,3 V dla obwodów oświetlenia i 0,5 V dla rozrusznika. Wartości wyższe oznaczają problem z masą albo za cienki przewód.

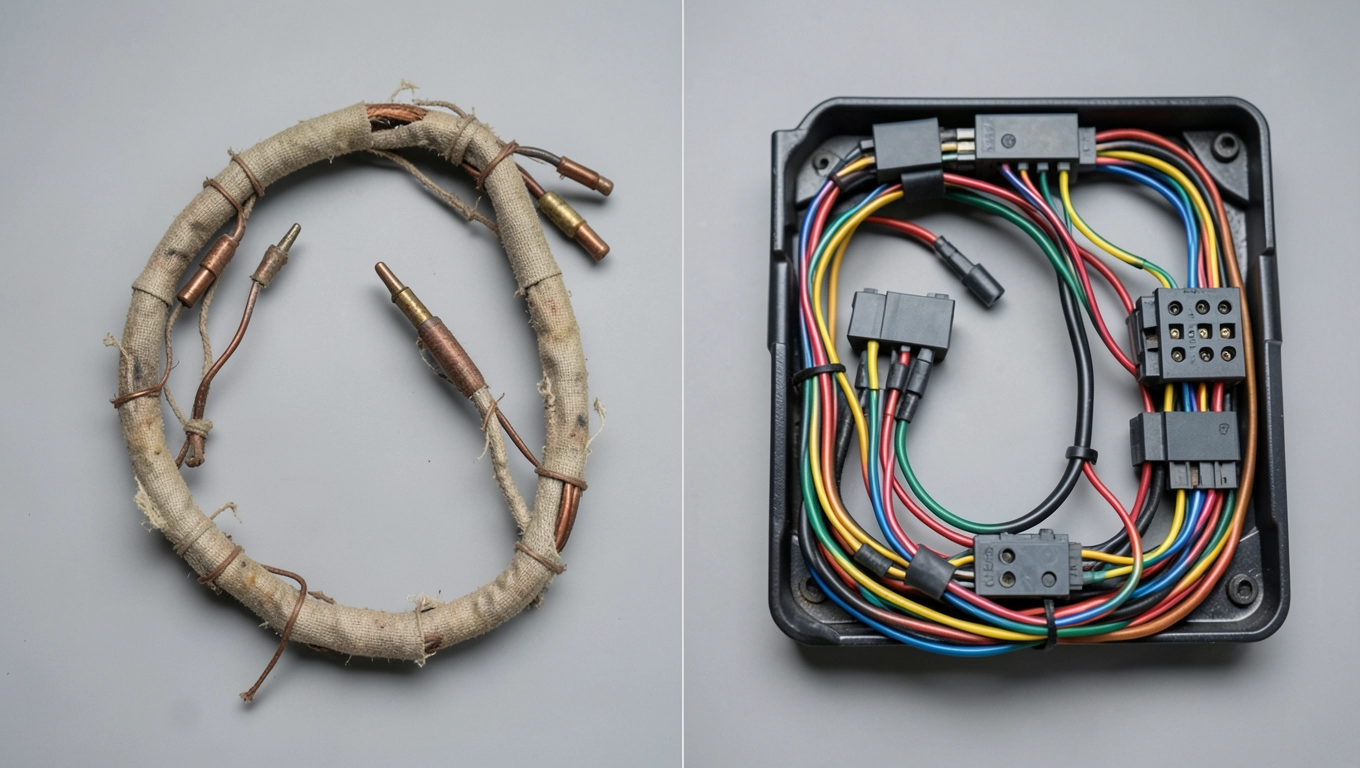

Stara vs nowa instalacja w Ursusie 328 i C-330 porównanie

Nowe wiązki różnią się od fabrycznych nie tylko jakością miedzi, ale przede wszystkim systemem złącz i dodatkowymi obwodami, których oryginał nie przewidywał. Najnowsze zestawy obejmują osobne obwody dla radia, dodatkowego oświetlenia roboczego oraz gniazda zapalniczki. Stare instalacje z lat 70. nie miały tych odbiorników, więc ich przewody pełniły jednocześnie kilka funkcji, co utrudniało diagnostykę.

Różnica cenowa między starym i nowym rozwiązaniem sięga od 350 zł do 900 zł za komplet, przy czym najtańsze zestawy pochodzą z odzysku i nie przeszły żadnej kontroli jakości. Bezpieczniej wybrać zestaw od polskiego dystrybutora z kartą zgodności materiałowej i oznaczeniem średnicy każdego przewodu na koszulce. Części do instalacji elektrycznej C-330 od sprawdzonych dostawców są droższe o 15-25%, ale eliminują konieczność doboru złączek na własną rękę.

Kiedy wymiana na nową instalację się opłaca

Wymiana całej wiązki ma sens, gdy co najmniej trzy obwody wykazują spadki napięcia powyżej normy albo gdy izolacja pęka przy pierwszym zgięciu. W takiej sytuacji naprawianie pojedynczych odcinków wydłuża pracę o kilka dni i nie daje gwarancji na rok, bo reszta instalacji jest w podobnym stanie. Koszt nowej wiązki zwraca się w ciągu pierwszego sezonu przez brak przestojów w okresie żniw.

Jeśli większość obwodów działa poprawnie, a jedynym problemem jest na przykład brak ładowania, wystarczy wymiana pojedynczego odcinka od alternatora do stacyjki. Diagnostyka w takim przypadku sprowadza się do pomiaru napięcia na klemie alternatora pod obciążeniem. Wartość poniżej 13,8 V przy 2000 obr/min wskazuje na zużyty regulator, nie na całą wiązkę.

Instalacja elektryczna w Ursusie C-330 i C-328 to nie jest temat na jeden wieczór, ale też nie powód, by odkładać remont na kolejny sezon. Kluczem jest schemat pod ręką, komplet nowych przewodów z uszczelnionymi złączkami, masa punktowa przy silniku oraz jeden porządny bezpiecznik w obwodzie głównym. „czy wymieniać samemu, czy oddać do warsztatu" zależy od stanu ramy i dostępności czasu w sezonie, ale większość czynności opisanych powyżej da się wykonać w garażu z podstawowym narzędziem. Montaż instalacji elektrycznej Ursus 328 wygląda podobnie jak w C-330, z tą różnicą, że kabina w C-328 jest szersza o 6 cm, co daje więcej miejsca na prowadzenie wiązek. Jeśli planujesz kompleksową renowację, rozważ wymianę elektryki razem z układem zapłonowym i oświetleniem roboczym, bo wychodzi taniej niż trzy osobne zlecenia w warsztacie.

Źródła: dokumentacja serwisowa Ursus C-330 i C-328 (Ursus S.A., wydanie 1979), normy PN-EN 60204-1 dotyczące instalacji elektrycznych maszyn rolniczych, katalog producentów złączek samochodowych, instrukcja montażu wiązek elektrycznych do ciągników rolniczych.
