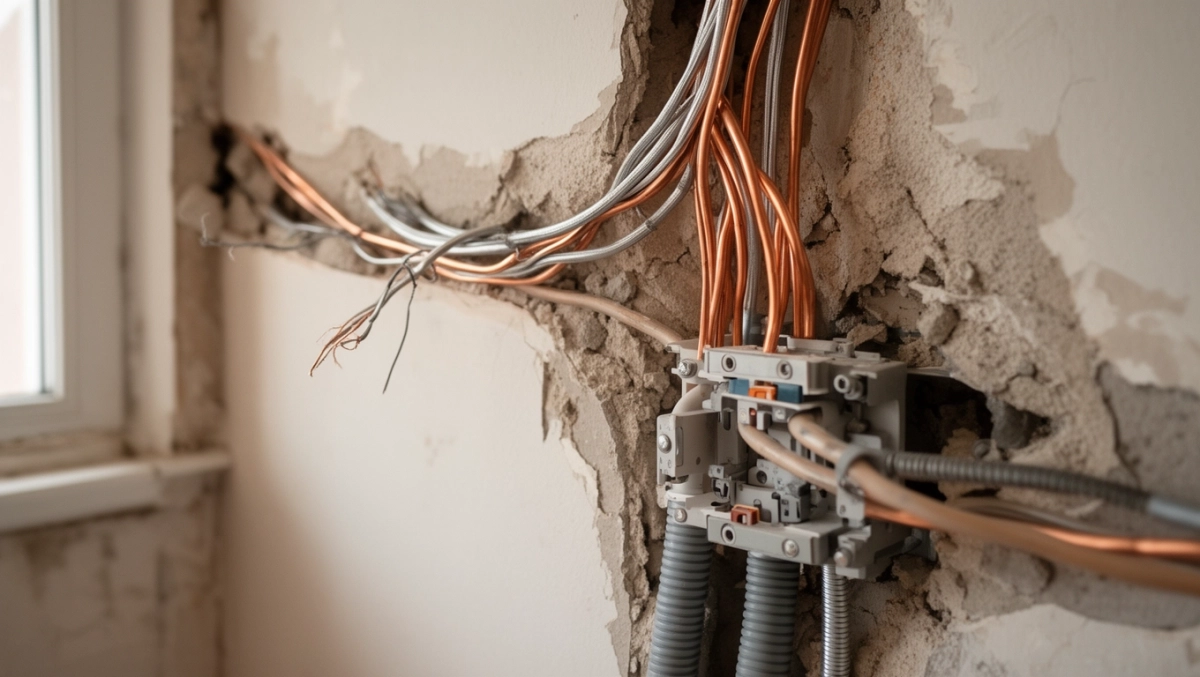

Częściowa wymiana instalacji elektrycznej: błędy i ryzyka

Remontujesz kuchnię w starym bloku, gdzie aluminiowa instalacja ledwo radzi sobie z nowymi sprzętami, i myślisz o częściowej wymianie na miedź z wyższą mocą przyłączeniową. Rozumiem, ile serca wkładasz w to miejsce, ale takie zmiany niosą ryzyka, jak błędna wymiana 2P na 3P bez rozdzielenia PEN, fałszywe uziemienie czy pominięte pomiary. Dowiesz się, jak zrobić to bezpiecznie, unikając porażeń i awarii, oraz dlaczego elektryk z SEP jest niezbędny przed pełną modernizacją.

• Wymiana 2P na 3P w kuchni – częsty błąd
• Rozdzielanie PEN na N i PE przy wymianie
• Fałszywe uziemienie po częściowej wymianie
• Objawy błędów w instalacji elektrycznej kuchni
• Obwody kuchenne z RCD po wymianie instalacji
• Pomiary przed częściową wymianą instalacji
• Elektryk SEP do wymiany instalacji elektrycznej
• Pytania i odpowiedzi

Wymiana 2P na 3P w kuchni – częsty błąd

W starszych blokach instalacja dwuprzewodowa 2P z przewodem PEN dociera do kuchni, a podczas remontu często próbuje się zrobić trójprzewodową 3P tylko lokalnie. To prowadzi do problemów, bo faza L i PEN nie separują się prawidłowo na neutralny N i ochronny PE. W efekcie prądy błądzące krążą po obudowach urządzeń. Elektrycy amatorzy malują kable, maskując usterki, co wychodzi na jaw po latach. Prawidłowa zmiana wymaga oceny całego odcinka od licznika. Bez tego częściowa wymiana kończy się kuciem ścian w innym miejscu.

Podczas wymiany w kuchni z 2P na 3P dochodzi do podłączenia nowych gniazd bez separacji PEN, co symuluje uziemienie. Próbnik fazowy świeci na styku ochronnym przy obciążeniu zmywarką, bo brak ciągłości PE do uziomu budynku. To nie tylko nieefektywne, ale zagraża porażeniem w wilgotnym miejscu jak kuchnia. Zamiast tego trzeba zaplanować rozdzielenie na szynie w tablicy rozdzielczej. Często mieszkańcy bloków ignorują ten krok, oszczędzając na starcie. Później rachunek za pełną wymianę jest wyższy.

Błąd ten powtarza się w blokach z TN-C, gdzie PEN pełni obie role. Przechodząc na TN-C-S, trzeba zrobić separację w punkcie przejściowym. Bez niej instalacja 3P w kuchni staje się pozorna, a urządzenia jak piekarnik nie chronią przed zwarciami. W tym miejscu kluczowe jest sprawdzenie przekroju przewodów aluminiowych. Częściowa wymiana na miedź poprawia przewodność, ale bez 3P traci sens. Zawsze zacznij od diagnostyki, by nie powtarzać błędu.

Rozdzielanie PEN na N i PE przy wymianie

Przewód PEN z instalacji 2P musi być rozdzielony na osobne N i PE za pomocą dedykowanej szyny w tablicy rozdzielczej. To zapewnia separację prądu roboczego od ochronnego, zapobiegając mieszaniu się. W blokach rozdzielność następuje w głównej rozdzielni budynku, ale lokalnie trzeba to powtórzyć. Użyj zacisków PE/N z izolacją, by uniknąć zwarć. Proces wymaga odcięcia starego PEN i podłączenia nowych przewodów miedzianych. Zrób to precyzyjnie, by zachować ciągłość uziemienia.

Podczas rozdzielania w kuchni podłącz PE do wszystkich metalowych elementów, ale nie do rur wodnych czy gazowych – to tworzy pętle prądów wyrównawczych. Szyna PE łączy się z uziomem budynku, a N z neutralnym. W tym miejscu zmierz rezystancję, by potwierdzić skuteczność. Częściowa wymiana aluminium na miedź ułatwia to, bo miedź ma lepszą przewodność. Bez separacji PEN system TN-C-S nie działa poprawnie. Zawsze dokumentuj zmiany protokołem.

• Odkręć PEN w punkcie wejścia do kuchni.
• Montuj szynę rozdzielczą z blokadami.
• Dociągnij nowe przewody PE i N o przekroju 2,5 mm².
• Połącz PE z szyną uziomową budynku.
• Unikaj mostkowania PE z N w gniazdach.

Fałszywe uziemienie po częściowej wymianie

Po niepełnej wymianie PE łączy się z punktami odbiorczymi bez separacji, tworząc fałszywe uziemienie. Próbnik na styku ochronnym świeci przy włączonej zmywarce, bo prąd obciążenia wraca przez PEN. To symuluje ochronę, ale w rzeczywistości porażenie jest możliwe. W blokach z aluminium ten efekt nasila się przez utlenianie styków. Prawdziwe PE musi mieć stałe połączenie z uziomem poniżej 100 omów. Sprawdź to multimetrem w suchym miejscu.

Fałszywe uziemienie objawia się cichym buczeniem transformatorów i iskrzeniem w styku. Bez separacji PEN prądy błądzące wędrują po obudowach AGD. W kuchni wilgoć potęguje ryzyko. Częściowa wymiana na miedź poprawia to tylko pozornie, jeśli PEN nie rozdzielono. Zrób test obciążeniowy z obciążeniem 16A. Objaw znika po odłączeniu urządzeń, wskazując usterkę.

W tym miejscu kluczowe jest unikanie podłączania PE do rur – to zakazane normą PN-IEC 60364. Prawidłowe uziemienie mierzy się impedancją pętli. Fałszywe prowadzi do awarii RCD po latach. Zawsze weryfikuj ciągłość do głównego uziomu. To oszczędza życie w codziennym użytku.

Objawy błędów w instalacji elektrycznej kuchni

Świecenie próbnik na styku ochronnego gniazda przy obciążeniu to klasyczny objaw braku separacji PEN. Zmywarka lub lodówka powodują to, bo prąd wraca przez PE. Wycisza się po odłączeniu – znak prądów błądzących. W blokach z 2P to częste po częściowej wymianie. Sprawdź styki śrubowe pod obciążeniem. Wilgoć w kuchni nasila iskrzenie.

Inny symptom to skoki napięcia na N powyżej 10V lub nagrzewanie się styków. Próbnik fazowy reaguje na PE jak na fazę. To wskazuje fałszywe uziemienie w tym miejscu. Aluminium utlenione pogarsza przewodność. Zrób pomiar napięcia między PE a uziomem. Objawy rosną z nowymi urządzeniami o wyższej mocy.

Buczenie w szafkach i piski RCD to kolejne znaki. W styku PEN-N iskrzy pod obciążeniem. Częściowa wymiana bez diagnostyki maskuje to malowaniem. Zawsze testuj w realnym użytku. To pozwala uniknąć pożaru.

Obwody kuchenne z RCD po wymianie instalacji

Urządzenia kuchenne jak zmywarki wymagają osobnego obwodu 3P z RCD 30mA. Podłącz dedykowane gniazdo z wyprowadzeniem ochronnym. RCD odcina prąd upływowy poniżej 30mA w 0,4s. W blokach po wymianie na miedź to podnosi bezpieczeństwo. Wybierz RCD typu A lub AC do AGD. Montuj w tablicy rozdzielczej blisko kuchni.

• Obwód zmywarki: 16A, 2,5 mm², RCD 30mA.
• Piekarnik: 3x2,5 mm², osobny RCD.
• Lodówka: grupowy z oświetleniem.
• Unikaj przedłużaczy w obwodach chronionych.

Po instalacji przetestuj przyciskiem test RCD. Fałszywe PE blokuje to – RCD nie odpada. W tym miejscu kluczowe jest rozdzielenie PEN przed RCD. Częściowa wymiana ułatwia wyższą moc przyłączeniową do 25kW. To chroni przed porażeniem dotykowym.

Pomiary przed częściową wymianą instalacji

Przed wymianą zrób pomiary pętli zwarciowej i rezystancji uziemienia. Impedancja pętli L-PE poniżej 2 omy zapewnia szybkie wyłączenie. Rezystancja uziomu max 100 omów w bloku. Użyj kalibrowanego miernika w tym miejscu. Bez pomiarów częściowa zmiana jest hazardem. Protokół z datą chroni prawnie.

Pomiar prądu upływowego RCD pod obciążeniem potwierdza separację. Napięcie PE-N max 2V. W starszych instalacjach aluminium sprawdź ciągłość. To decyduje, czy wystarczy częściowa wymiana czy pełna. Zrób to przed kuceniem ścian.

Elektryk SEP do wymiany instalacji elektrycznej

Angażuj elektryka z uprawnieniami SEP do oceny na miejscu – zna normy i pułapki bloków. Oceśni, czy podnieść moc przyłączeniową i przejść na miedź lokalnie. Wydaje protokół po pomiarach, co pozwala na odbiór. Tani majsterkowicze pomijają separację PEN. Z SEP unikniesz awarii po latach. Koszt wyższy, ale bezpieczny.

W tym miejscu elektryk sprawdzi styki i zrobi projekt rozdzielenia. Doradzi co do obwodów RCD. Z doświadczeniem wie, kiedy częściowa wystarczy bez pełnej wymiany. To oszczędza pieniądze długoterminowo. Zawsze żądaj legitymacji SEP.

Po pracy elektryk SEP podpisze protokół z pomiarami. To podstawa do ubezpieczyciela. W blokach koordynuje z administracją przy zmianie mocy. Zrób to kompleksowo, by kuchnia działała bez usterek.

Pytania i odpowiedzi

• Czy częściowa wymiana instalacji elektrycznej z 2P na 3P w kuchni jest bezpieczna?

  Częściowa wymiana z dwuprzewodowej instalacji (2P, TN-C z przewodem PEN) na trójprzewodową (3P, TN-C-S lub TN-S) w kuchni często prowadzi do błędów, takich jak fałszywe uziemienie i pętle prądów wyrównawczych. Bez prawidłowego rozdzielenia PEN na N i PE grozi porażenie prądem lub pożar. Zawsze wymaga diagnostyki i pomiarów przez elektryka z SEP.

• Jak prawidłowo rozdzielić przewód PEN przy częściowej modernizacji?

  Przewód PEN z instalacji 2P musi być rozdzielony na osobne przewody N (neutralny) i PE (ochronny) w punkcie przejściowym za pomocą dedykowanej szyny lub rozdzielacza. PE łączy się stale z głównym uziomem budynku, bez podłączania do rur wodociągowych czy gazowych, co zapobiega prądom błądającym.

• Jakie objawy wskazują na błędy w częściowej wymianie instalacji?

  Świecenie próbnika fazowego na styku ochronnym PE przy obciążeniu (np. zmywarką) sygnalizuje brak separacji PEN lub fałszywe uziemienie. Problem znika po odłączeniu urządzenia. Inne ryzyka to awarie po latach, brak ciągłości uziemienia i niewystarczająca pętla zwarciowa.

• Kiedy lepiej zrobić pełną wymianę zamiast częściowej?

  Częściowa wymiana wystarczy tylko po pełnej diagnostyce (pomiar rezystancji uziemienia, pętli zwarciowej) i przy niskim ryzyku. W starszych blokach z aluminium lepiej przejść na miedź z pełną modernizacją, zmianą mocy przyłączeniowej i protokołem SEP, by uniknąć kosztownych awarii i zagrożeń.
