Jak działa instalacja elektryczna w samochodzie i co warto o niej wiedzieć

Zimowy poranek, silnik milknie po przekręceniu kluczyka, a na desce rozdzielczej zapala się kontrolka akumulatora. W takiej chwili większość kierowców myśli jedynie o rozruszniku i kablach, nie zdając sobie sprawy, że w ich aucie pracuje sieć licząca nawet półtora kilometra przewodów, kilkadziesiąt modułów elektronicznych i trzy różne napięcia jednocześnie. Budowa instalacji elektrycznych w pojazdach samochodowych to temat, który odsłania kulisy każdego uruchomienia silnika, każdego wciśnięcia hamulca i każdego uruchomienia świateł przeciwmgielnych w deszczu. Gdy zrozumiesz, jak prąd płynie od akumulatora przez alternator do żarówki H7, wizyty w warsztacie zaczną wyglądać zupełnie inaczej, a decyzja o wymianie akumulatora na AGM przestanie być skokiem w ciemno.

• Napięcia w instalacji elektrycznej samochodu 6V, 12V i 24V
• Rodzaje instalacji elektrycznej w pojeździe jednoprzewodowa i dwuprzewodowa
• Wiązki, bezpieczniki i kolory przewodów w samochodzie
• Sieci multipleksowe CAN, LIN i FlexRay w nowoczesnym aucie
• Wysokie napięcie w hybrydach i elektrykach co musisz wiedzieć
• Pięć objawów, że instalacja elektryczna szwankuje
• Checklist kiedy oddać auto do elektryka
• FAQ najczęstsze pytania kierowców
• Materiały źródłowe

Napięcia w instalacji elektrycznej samochodu 6V, 12V i 24V

Dawniej samochody jeździły na sześć woltów taki system obowiązywał jeszcze w Volkswagenie Garbusie produkowanym do końca lat siedemdziesiątych. Dwanaście woltów zwyciężyło, ponieważ pozwalało odpalić większe silniki bez konieczności stosowania masywnych przekrojów kabli, a jednocześnie mieściło się w granicach bezpieczeństwa dotyku. Dziś 12V to standard w autach osobowych, ale wciąż można spotkać 6V w zabytkowych youngtimerach, które potrafią zaskoczyć kierowców współczesnym brakiem zrozumienia dla ich specyfiki.

Ciężarówki, autobusy i maszyny rolnicze pracują z reguły na 24V, bo rozrusznik o mocy 2-4 kW potrzebuje mniejszego prądu przy wyższym napięciu. Mniejszy prąd oznacza cieńsze przewody, mniejsze spadki napięcia i dłuższą żywotność akumulatora podczas rozruchu w mrozie. Napięcie 24V uzyskuje się, łącząc szeregowo dwa akumulatory 12V, dlatego w skrzynce akumulatorów takiego pojazdu znajdziesz dwie identyczne jednostki zamiast jednej.

W ostatnich latach do kanonu 12V i 24V dołączyły napięcia pośrednie 48V w systemach mild hybrid oraz 80-600V w napędach hybrydowych i czysto elektrycznych. W autach z systemem 48V (Audi, Mercedes, Volvo) prąd obsługuje pompę wody, kompresor klimatyzacji oraz miękki napęd elektryczny, odciążając silnik spalinowy. Wysokie napięcie w hybrydach to zupełnie inna liga tam prąd płynie kablami w kolorze pomarańczowym, bo pomarańcz ostrzega ratowników i mechaników o zagrożeniu porażeniem.

Kluczowa zasada jest prosta: wyższe napięcie pozwala przesłać tę samą moc mniejszym prądem, ale wymaga grubszej izolacji i bardziej rygorystycznych procedur serwisowych. Gdy w aucie osobowym pracują jednocześnie 12V dla radia i świateł oraz 400V dla napędu, obwody te muszą być galwanicznie odseparowane, by awaria niskonapięciowa nie pociągnęła za sobą katastrofy w obwodzie wysokonapięciowym.

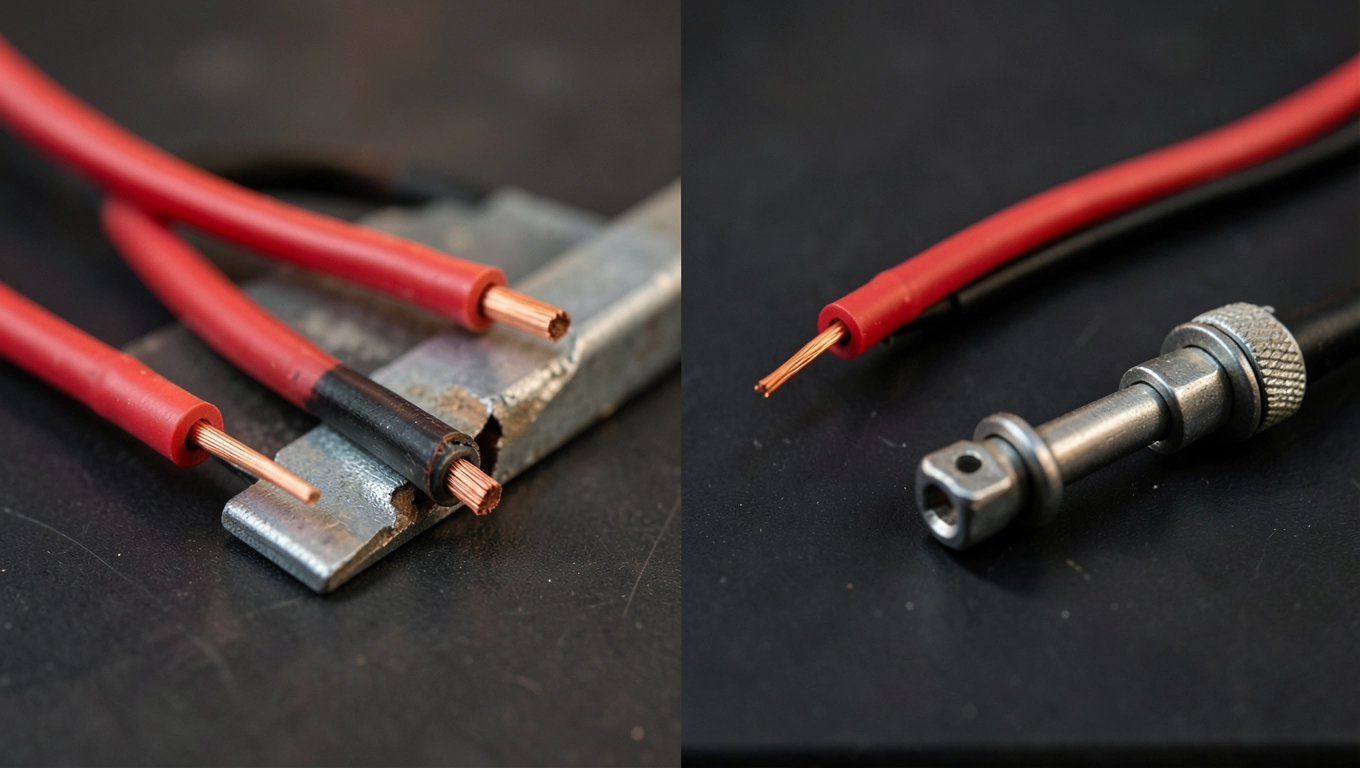

Rodzaje instalacji elektrycznej w pojeździe jednoprzewodowa i dwuprzewodowa

Dominującym rozwiązaniem w motoryzacji jest instalacja jednoprzewodowa, w której biegun dodatni biegnie oddzielnym kablem do każdego odbiornika, a biegun ujemny wraca masą przez metalową karoserię. Karoseria staje się wówczas gigantycznym przewodem o praktycznie zerowej rezystancji, co pozwala zaoszczędzić setki metrów miedzi i kilkanaście kilogramów masy. Warunkiem działania tej sztuczki jest idealny styk między silnikiem, skrzynią biegów a nadwoziem w tym celu każdy element montuje się na śrubach masowych z ząbkowanymi podkładkami, które przebijają lakier i farbę antykorozyjną.

Instalacja dwuprzewodowa funkcjonuje w pojazdach przewożących materiały niebezpieczne, w cysternach, wózkach widłowych oraz w łodziach i kamperach z tworzywową nadbudową. W tym układzie każdy odbiornik ma własny przewód powrotny, a karoseria nie bierze udziału w przewodzeniu prądu. Powód jest czysto praktyczny: iskra przy przypadkowym zwarciu do masy mogłaby zapalić wyciekające paliwo albo rozszczelnić zbiornik z gazem, dlatego projektanci wolą poprowadzić grubszy kabel niż polegać na jakości połączenia śrubowego.

Wadą systemu dwuprzewodowego jest waga i koszt dwa razy więcej kabla oznacza dwa razy więcej miedzi i więcej pracy przy układaniu wiązek. Zaletą pełna izolacja galwaniczna oraz brak problemów z korozją punktów masowych, która w autach z plastikowymi zderzakami i licznymi nakładkami nadwozia potrafi zaskoczyć nawet doświadczonego mechanika.

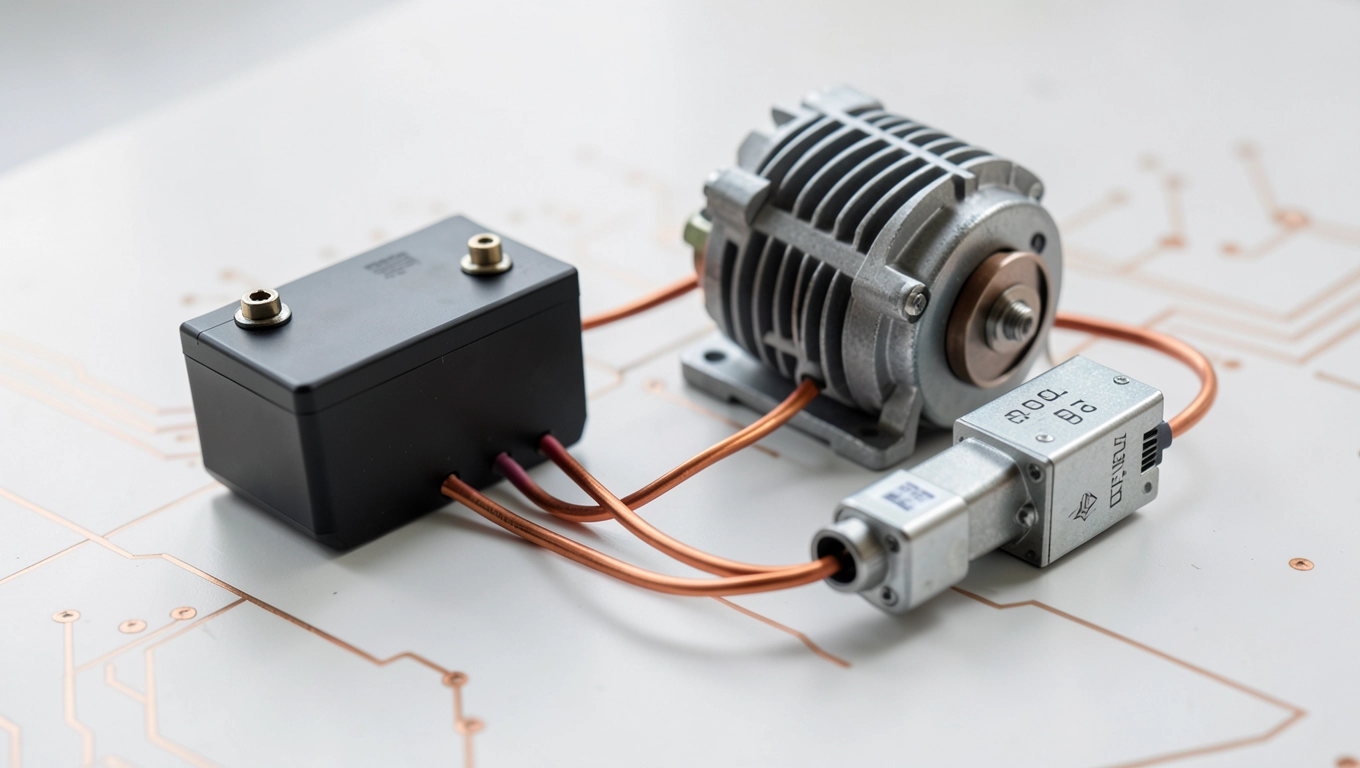

Źródła prądu i odbiorniki serce każdego obwodu

Trzy źródła zasilają pokładową sieć: akumulator, alternator (dawniej prądnica) oraz w pojeździe hybrydowym dodatkowy przetwornik DC/DC. Akumulator daje pierwszy impuls przy rozruchu, alternator podtrzymuje napięcie podczas jazdy, a przetwornik w hybrydzie zasila odbiorniki 12V z pakietu wysokonapięciowego. Każde z tych źródeł ma swoją charakterystykę alternator generuje prąd przemienny, który prostują diody w mostku Graetza, zanim trafi do sieci pokładowej.

Akumulatory kwasowo-ołowiowe, AGM (Absorbent Glass Mat) i EFB (Enhanced Flooded Battery) różnią się zdolnością przyjmowania ładunku w trybie start-stop. AGM wytrzymuje wielokrotne głębokie rozładowania, jakich dokonuje system odzyskiwania energii hamowania, natomiast klasyczny akumulator mokry po kilkudziesięciu cyklach traci pojemność. Akumulatory żelowe, w których elektrolit ma formę żelu, są dziś rzadkością w autach osobowych, lecz wciąż goszczą w motocyklach i kamperach, gdzie wibracje mogłyby rozlać płyn.

Odbiorniki dzielą się na trzy kategorie. Pierwsza to urządzenia obowiązkowe: rozrusznik (1-3 kW mocy chwilowej), cewki zapłonowe, światła mijania i drogowe, kierunkowskazy, pompa paliwa. Druga komfort: ogrzewana tylna szyba (100-250 W), wentylator dmuchawy, radio, podgrzewane fotele. Trzecia bezpieczeństwo: czujniki ABS, sterownik poduszek powietrznych, moduł ESP. Każda z tych grup pobiera inną moc i różnie reaguje na spadki napięcia, dlatego instalacja projektowana jest tak, by krytyczne systemy działały nawet przy częściowym rozładowaniu akumulatora.

Żarówka H7 w reflektorze pobiera 55 W, H4 łącząca światło mijania i drogowe 60/55 W, światła przeciwmgielne H8 35 W. Wentylator chłodnicy pobiera od 80 do 250 W w zależności od wielkości auta, a pompa paliwa zaledwie 30-60 W, ale pracuje bez przerwy. Sumaryczny pobór wszystkich odbiorników w nowoczesnym aucie sięga 800-1500 W, co oznacza, że alternator musi dostarczać prąd o natężeniu 70-120 A, by utrzymać napięcie 13,8-14,4 V przy pracującym silniku.

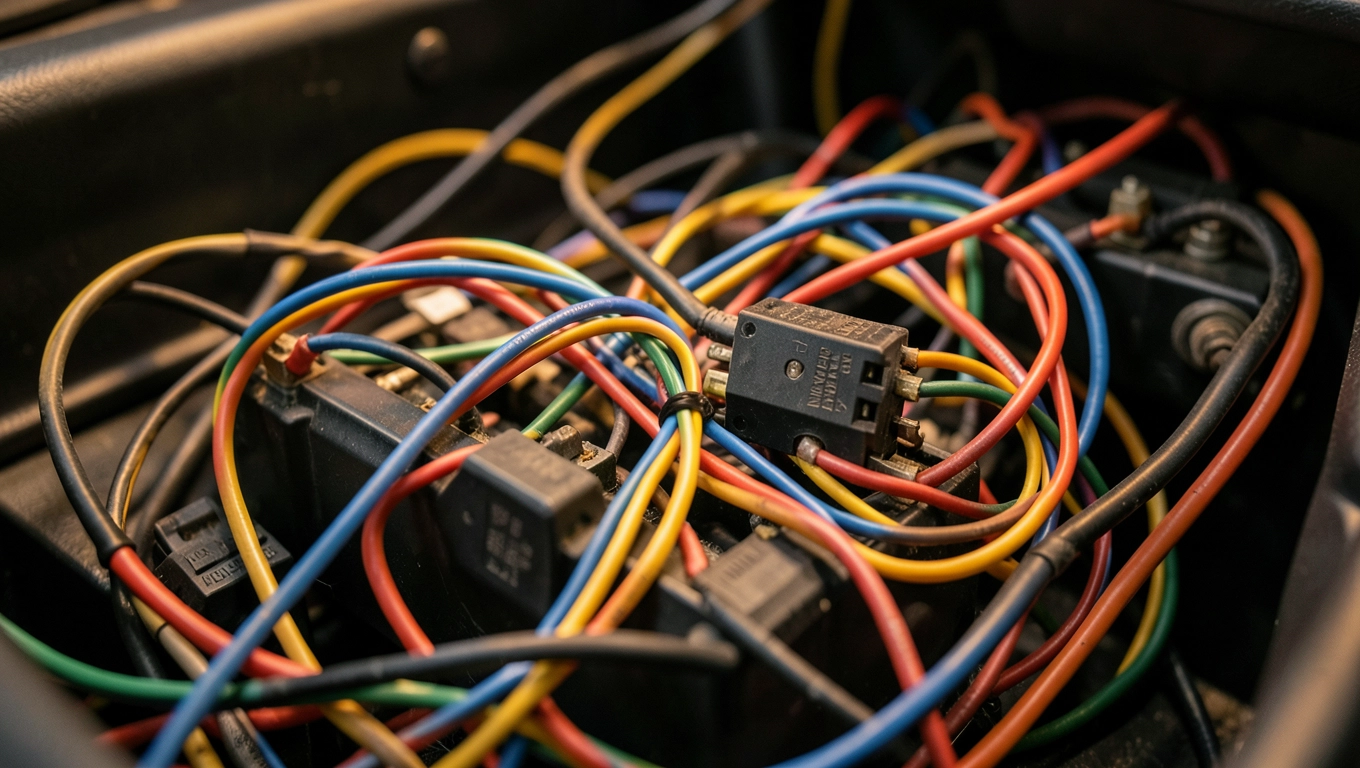

Wiązki, bezpieczniki i kolory przewodów w samochodzie

Wiązka elektryczna to nie plątanina przypadkowych kabli, lecz zaprojektowany system, w którym każdy przewód ma ściśle określony przekrój, kolor i funkcję. Norma ISO 6722 reguluje wymiary kabli w pojazdach drogowych, zaś ISO 14572 opisuje kable wysokonapięciowe stosowane w hybrydach. Przekrój dobiera się na podstawie natężenia prądu rozrusznik potrzebuje kabli 16-35 mm², światła wystarczy 0,75-1,5 mm², a czujników elektronicznych nawet 0,35 mm².

Kolory przewodów pełnią rolę szybkiego klucza diagnostycznego. Czerwony oznacza zasilanie +12 V z akumulatora lub alternatora, czarny lub brązowy masę, żółty obwody o zwiększonym przekroju, niebieski światła mijania, zielony kierunkowskazy, biało-czarny masę sterowaną przez komputer. Spotykasz w warsztacie nieoznakowany przewód jego kolor powie ci więcej niż dokumentacja, bo norma kolorów jest zaskakująco konsekwentna od dekad.

Bezpieczniki chronią przewody przed przegrzaniem w razie zwarcia. Bezpiecznik topikowy 10 A w obwodzie świateł przepali się, zanim kabel o przekroju 0,75 mm² osiągnie temperaturę uszkadzającą izolację. W nowoczesnych autach obok klasycznych bezpieczników pojawiają się automatyczne resetowalne (polimerowe PTC), które po ostygnięciu przywracają przewodzenie. Złącza i wtyczki wykorzystują piny ze stopu cyny lub mosiądzu, a ich uszczelnienia chronią przed wilgocią w autach z rocznika 2000+ złącza są lakierowane lub wyposażone w uszczelki wielowargowe.

Złączka kablowa to często pierwsze miejsce awarii utlenianie pinów powoduje spadki napięcia, które objawiają się migotaniem świateł albo błędami czujnika. Każde złącze ma specyfikację momentu dokręcania oraz zalecany typ uszczelniacza. Mechanik, który zdejmuje złącze bez właściwego narzędzia, ryzykuje rozciągnięcie pinów i powstanie nowego, trudnego do wykrycia uszkodzenia.

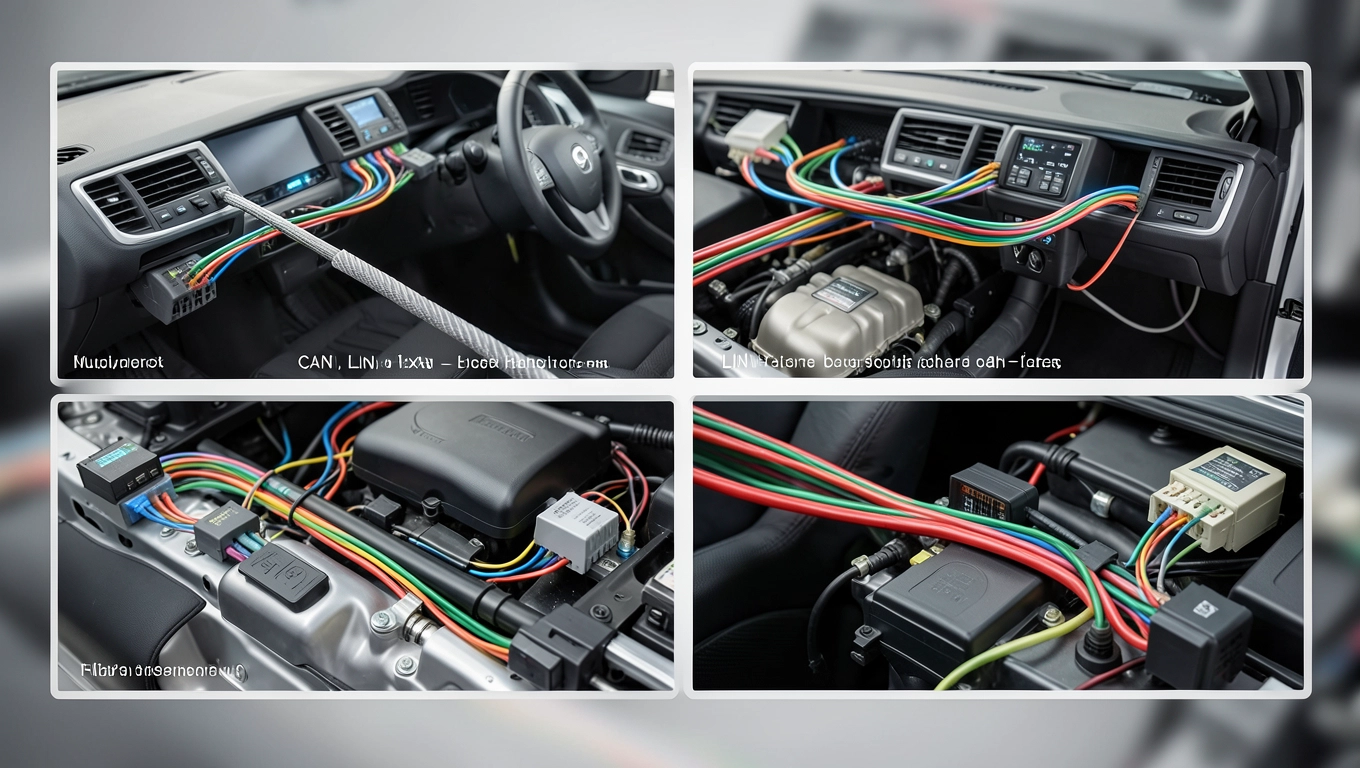

Sieci multipleksowe CAN, LIN i FlexRay w nowoczesnym aucie

Klasyczna instalacja wymagała osobnego przewodu do każdego czujnika i każdego siłownika. W aucie z lat osiemdziesiątych takich przewodów było kilkaset. Sieć multipleksowa pozwala wielu urządzeniom dzielić jedną parę kabli, przesyłając dane cyfrowo w pakietach. Główna magistrala CAN (Controller Area Network) łączy silnik, skrzynię biegów, ABS i deskę rozdzielczą, a sieć LIN (Local Interconnect Network) obsługuje wolniejsze urządzenia szyby, lusterka, oświetlenie wnętrza.

FlexRay to szybsza magistrala, stosowana w systemach aktywnego zawieszenia i w autach autonomicznych klasy premium, gdzie przesył danych musi odbywać się w ściśle określonych interwałach czasowych. Przewody magistrali skręcone są w parę różnicową, co eliminuje zakłócenia elektromagnetyczne identycznie jak w sieci Ethernet, tyle że w świecie motoryzacji priorytetem jest determinizm czasowy, a nie przepustowość.

Efekt? W nowym aucie nawet 70% masy wiązki to kable magistrali danych, a pozostałe 30% to obwody zasilania i masy. Diagnostyka komputerowa wchodzi do gry właśnie tutaj moduł bramki (gateway) tłumaczy protokoły między sieciami, a każdy sterownik ma unikalny adres, pod którym reaguje na komendy z interfejsu OBD-II. Bez znajomości topologii sieci nawet prosta wymiana żarówki może zakończyć się wizytą u specjalisty od kodowania.

Wysokie napięcie w hybrydach i elektrykach co musisz wiedzieć

Uwaga: naprawy obwodów wysokonapięciowych w pojazdach hybrydowych i elektrycznych mogą wykonywać wyłącznie osoby z odpowiednimi uprawnieniami SEP i przeszkoleniem producenta. Napięcie 400 V z kondensatorów w falowniku utrzymuje się jeszcze kilka minut po odcięciu zapłonu dotknięcie odsłoniętego kabla pomarańczowego grozi śmiertelnym porażeniem.

Wysokie napięcie w hybrydzie pojawia się tam, gdzie potrzebna jest moc w falowniku, w silniku elektrycznym, w pakiecie trakcyjnym i w gniazdku ładowania. Osobne obwody 12V zasilają światła, komputer i wentylator do nich sięgasz przy typowych naprawach. Kondensatory w falowniku magazynują ładunek elektryczny i wymagają procedury rozładowania, którą opisuje producent w instrukcji serwisowej.

Procedura bezpieczeństwa zaczyna się od wyłączenia zapłonu i odczekania minimum pięciu minut (czas potrzebny na rozładowanie kondensatorów), po czym mechanik odkręca specjalną śrubę serwisową, otwiera obwód wysokonapięciowy i zakłada blokadę, by nikt przypadkiem nie przywrócił zasilania. Rękawice elektroizolacyjne klasy 0 (1000 V) oraz obuwie dielektryczne stanowią obowiązkowy element wyposażenia bez nich nawet doświadczony elektryk nie powinien dotykać pomarańczowych kabli.

Procedury te nie są fanaberią producentów to wymóg normy ISO 6469 i dyrektywy europejskiej 2014/94/UE, regulującej infrastrukturę ładowania i serwis pojazdów. W Polsce uprawnienia SEP do 1 kV uzyskuje się po kursie i egzaminie przed komisją SEP, a uprawnienia producenta po szkoleniu w autoryzowanej sieci serwisowej. Bez tego nawet wymiana żarówki w Toyocie Prius może skończyć się mandatem i utratą gwarancji.

Pięć objawów, że instalacja elektryczna szwankuje

Rozładowany akumulator to klasyka zimowych poranków. Winowajcą bywa alternator, który nie doładowuje akumulatora podczas jazdy napięcie na klemach powinno wynosić 13,8-14,4 V przy pracującym silniku, a jego spadek poniżej 13,5 V sygnalizuje problem z mostkiem Graetza lub regulatorem napięcia.

Przepalony bezpiecznik objawia się nagłym brakiem konkretnego odbiornika świateł, radia, wentylatora. Wymiana bezpiecznika to rozwiązanie doraźne, lecz jeśli nowy bezpiecznik przepala się natychmiast, przyczyną jest zwarcie, które wymaga znalezienia i usunięcia. Pęknięty bezpiecznik widać gołym okiem jako przerwany drucik wewnątrz przezroczystej obudowy.

Brak masy to plaga aut z plastikowymi osłonami i nakładkami. Objawia się dziwnymi spadkami napięcia, migotaniem żarówek, błędami czujników pojawiającymi się przy wilgotnej pogodzie. Punkt masowy odkręca się, czyści drucianą szczotką do gołego metalu, smaruje pastą przewodzącą i dokręca zalecanym momentem pomijanie tego kroku kosztuje wielu kierowców powtarne wizyty w warsztacie.

Korozja na pinach złączy objawia się jako utrudniony rozruch albo losowo zapalające się kontrolki. Odtłuszczenie złącza izopropanolem i nałożenie wazeliny technicznej na piny po przywróceniu styku to standardowa procedura, która przedłuża żywotność instalacji o kilka lat. Suche, utlenione złącze potrafi mieć rezystancję kilku omów, co wystarczy, by czujnik lambda wysyłał błędne dane do komputera.

Świecące kontrolki bez wyraźnej przyczyny check engine, ABS, poduszki często oznaczają zerwany przewód sygnałowy albo uszkodzony czujnik, ale równie dobrze mogą wskazywać na słaby styk w złączu. Diagnostyka komputerowa wskazuje kod błędu, lecz prawdziwą przyczynę odnajduje się miernikiem przy samym czujniku.

Checklist kiedy oddać auto do elektryka

• Akumulator rozładowuje się mimo sprawnego alternatora.
• Kontrolki zapalają się losowo, zwłaszcza w deszczową pogodę.
• Światła migoczą przy pracy silnika na biegu jałowym.
• Zapach spalenizny z okolic deski rozdzielczej lub komory silnika.
• Bezpieczniki przepalają się częściej niż raz na kilka miesięcy.
• Rozrusznik pracuje z wyraźnym opóźnieniem mimo świeżego akumulatora.
• Radio albo inne odbiorniki resetują się przy dodawaniu gazu.
• Widoczna korozja na klemach akumulatora lub punktach masowych.

Każdy z tych objawów to sygnał, że w sieci pokładowej dzieje się coś niedobrego, co wczoraj było drobnostką, a jutro może skończyć się pożarem wiązki lub unieruchomieniem auta w trasie. Wczesna wizyta u diagnosty kosztuje ułamek tego, co późniejsza laweta i naprawa.

FAQ najczęstsze pytania kierowców

Czy mogę sam wymienić bezpiecznik? Tak, pod warunkiem odłączenia zapłonu i użycia bezpiecznika o identycznym amperażu. Bezpiecznik o większym amperażu nie ochroni kabla przed przegrzaniem, a o mniejszym przepali się natychmiast. Skrzynka bezpieczników w aucie osobowym zwykle mieści się pod maską oraz po stronie kierowcy lokalizację znajdziesz na naklejce wewnątrz pokrywy.

Co zrobić, gdy akumulator jest rozładowany, a alternator nowy? Sprawdź napięcie na klemach akumulatora przy pracującym silniku. Powinno wynosić 13,8-14,4 V. Jeśli jest niższe, przyczyną może być uszkodzony regulator napięcia wbudowany w alternator lub zbyt duży spadek napięcia na kablach. Warto zmierzyć napięcie bezpośrednio na alternatorze różnica większa niż 0,3 V wskazuje na kable masowe do wymiany.

Czy hybryda może stać miesiącami bez jazdy? Bagdaż trakcyjny rozładuje się bardzo powoli, lecz akumulator 12V w hybrydzie zachowuje się tak samo jak w każdym innym aucie i wymaga doładowania co 4-6 tygodni. W praktyce najlepszym rozwiązaniem jest podłączenie prostownika lub odłączenie klemy minusowej na czas postoju.

Co ile lat wymieniać akumulator? Kwasowo-ołowiowy akumulator w aucie bez start-stop wytrzymuje 4-6 lat. AGM i EFB w systemach start-stop 3-5 lat, ponieważ pracują w trudniejszych warunkach cyklicznego rozładowania. Skrajnie niskie napięcie spoczynkowe (poniżej 12,4 V) po kilkugodzinnym postoju oznacza koniec żywotności i potrzebę wymiany.

Jak bezpiecznie podłączyć dodatkowe urządzenie? Nigdy nie podłączaj odbiornika bezpośrednio do akumulatora poprowadź przewód przez bezpiecznik i znajdź najbliższy punkt masowy na karoserii. Każde dodatkowe obciążenie powyżej 10 A (radio z wzmacniaczem, dodatkowe światła, lodówka turystyczna) wymaga osobnego obwodu z bezpiecznikiem umieszczonym jak najbliżej źródła zasilania.

Materiały źródłowe

Artykuł opracowano na podstawie norm ISO 6722 (przewody w pojazdach drogowych) oraz ISO 14572 (kable wysokonapięciowe), normy ISO 6469 (bezpieczeństwo pojazdów elektrycznych), a także dyrektywy 2014/94/UE w sprawie rozwoju infrastruktury paliw alternatywnych. Konsultację merytoryczną przeprowadzono z doświadczonym diagnostą samochodowym posiadającym uprawnienia SEP do 1 kV. Dane techniczne o mocach odbiorników pochodzą z ogólnodostępnej dokumentacji producentów komponentów oraz katalogów branżowych. Aktualne informacje o procedurach bezpieczeństwa w pojazdach hybrydowych i elektrycznych można znaleźć w serwisie Polskiego Stowarzyszenia Paliw Alternatywnych (pspa.com.pl) oraz w materiałach Urzędu Dozoru Technicznego.
