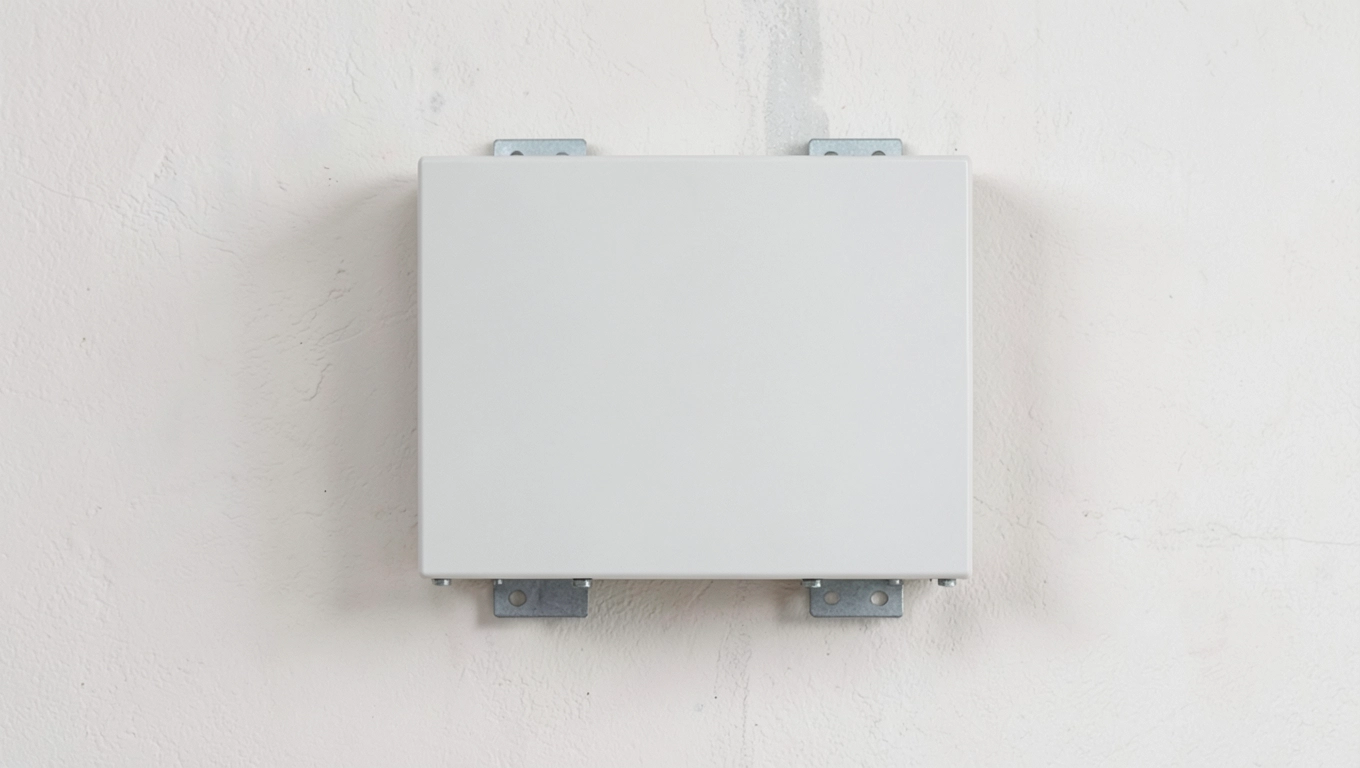

Wysokość montażu rozdzielnicy elektrycznej – praktyczny poradnik

Trzy w nocy, w kuchni unosi się swąd spalenizny, a Ty po omacku szukasz bezpiecznika w zupełnie ciemnym korytarzu. W takiej chwili liczy się każdy centymetr. Środek rozdzielnicy elektrycznej powinien znajdować się 1,1-1,85 m nad podłogą, dolna krawędź nie niżej niż 0,5 m, a górna nie wyżej niż 2,2 m. Te wymiary nie są widzimisię urzędnika, lecz wynikają z ergonomii ludzkiego ciała, fizyki prądów upływu i setek analiz pożarów, w których dostęp do wyłącznika zaważył na życiu.

• Na jakiej wysokości zamontować rozdzielnicę w domu i mieszkaniu
• Odległość rozdzielnicy elektrycznej od gazu i innych instalacji
• Montaż rozdzielnicy elektrycznej krok po kroku
• Najczęstsze błędy przy montażu rozdzielnicy i jak ich uniknąć

Na jakiej wysokości zamontować rozdzielnicę w domu i mieszkaniu

Norma PN-HD 60364-4-41 oraz IEC 61439 wyznaczają ramy, w których porusza się każdy elektryk z uprawnieniami SEP. Dolna krawędź obudowy nie może zejść poniżej 0,5 m, bo w razie zalania podłogi woda kapilarnie nie wciągnie się do wnętrza. Górna krawędź nie może przekroczyć 2,2 m, ponieważ osoba o wzroście 170 cm nie dosięgnie górnych zabezpieczeń bez drabiny.

Środek ciężkości rozdzielnicy, czyli oś symetrii frontu, trafia w przedział 1,1-1,85 m. Taki zakres nie jest przypadkowy. Statystyczny Polak ma zasięg ręki w pozycji stojącej sięgający około 2 m, a w pozycji lekkiego pochylenia około 1,4 m. Umieszczenie manipulatorów na wysokości oczu skraca czas reakcji z 4 do 1,5 sekundy, co przy pożarze tłuszczu na patelni robi różnicę między stratą smażalni a ewakuacją.

Przed frontem musi zostać minimum 1,2 m wolnej przestrzeni. To wymóg podyktowany koniecznością otwarcia drzwiczek pod kątem 90° i jednoczesnego operowania rękoma bez kolizji z futryną. W wąskim korytarzu deweloperzy nagminnie łamią tę zasadę, montując rozdzielnicę w niszy o głębokości 60 cm. Efekt: drzwiczki otwierają się tylko do 70°, a montaż dodatkowego modułu wymaga demontażu całej obudowy.

Klasa szczelności IP ma drugorzędne znaczenie przy wyborze wysokości, ale wpływa na decyzję o lokalizacji. W suchym korytarzu wystarczy IP 30, w kotłowni lub garażu potrzebne jest minimum IP 44, bo wilgoć kondensacyjna osiada na zaciskach i po dwóch latach tworzy warstwę tlenków, która podwyższa rezystancję styku. Podwyższona rezystancja grzeje złączkę, a grzanie zapala izolację przewodu.

Ile modułów potrzebujesz w typowym mieszkaniu

Kawalerka potrzebuje 24 modułów, mieszkanie dwupokojowe 36, dom jednorodzinny do 150 m² od 48 do 54. Te liczby wynikają z rozbicia obwodów: oświetlenie, gniazda ogólne, kuchnia, łazienka, pralka, zmywarka, piec, klimatyzacja, brama garażowa, ogród, pompy, fotowoltaika, ładowarka samochodowa. Zawsze zostawiaj 20% zapasu na przyszłą rozbudowę, bo koszt dorobienia modułu po tynkowaniu ścian jest pięciokrotnie wyższy niż pozostawienie pustego slotu.

Odległość rozdzielnicy elektrycznej od gazu i innych instalacji

Minimalna odległość szafki rozdzielczej od kurka gazowego to 0,5 m w poziomie, a od pionu gazowego co najmniej 0,3 m. W praktyce liczy się odległość od przewodu, nie od zaworu. Gaz metan jest lżejszy od powietrza i ulatuje pod sufitem, ale propan-butan z instalacji skroplonej opada ku podłodze i w wypadku nieszczelności zbiera się przy listwie przypodłogowej. Iskra z wyłącznika różnicowoprądowego ma energię wystarczającą do zapłonu mieszanki o stężeniu od 5 do 15%.

Od rur wodociągowych i kanalizacyjnych wymaga się 0,3 m, od przewodów grzewczych 0,1 m przy zastosowaniu ekranu termicznego. Ekran to płyta z wełny mineralnej o grubości 30 mm, która obniża temperaturę obudowy o 15°C i zapobiega starzeniu tworzywa ABS, z którego wykonana jest większość rozdzielnic natynkowych.

Odległość od okien i drzwi tarasowych nie jest uregulowana przepisami, ale zdrowy rozsądek podpowiada minimum 1 m. Powód? Skropliny wody deszczowej wlewają się przez nieszczelne uszczelki i kapie po elewacji wprost na obudowę. Latem słońce nagrzewa czarną rozdzielnicę natynkową do 60°C, co skraca żywotność wyłączników nadprądowych o 30%.

Tabela minimalnych odległości rozdzielnicy

Zabrania się montażu w łazience, garderobie, pralni, suszarni, piwnicy wilgotnej oraz bezpośrednio nad schodami. Łazienka to strefa wilgoci, w której prąd upływu przez mokrą skórę osiąga wartość śmiertelną przy napięciu dotykowym już 30 V. Schody stanowią zagrożenie mechaniczne, ponieważ spadający młotek podczas remontu może uszkodzić obudowę i odsłonić przewody pod napięciem.

Najlepsze lokalizacje to korytarz, wiatrołap, kotłownia z wentylacją mechaniczną, garaż suchy, pomieszczenie techniczne. W domach jednorodzinnych popularnym rozwiązaniem jest umieszczenie rozdzielnicy pod schodami, ale tylko wtedy, gdy podstopnie są zamknięte i nie ma dostępu do surowego gruzu. Skrzypiące deski nad rozdzielnicą to proszenie się o kłopoty, bo każdy krok generuje wibracje poluzowujące zaciski.

Montaż rozdzielnicy elektrycznej krok po kroku

Krok pierwszy to wyznaczenie wysokości montażu rozdzielnicy elektrycznej za pomocą lasera krzyżowego lub poziomicy wężowej. Laser ustawiasz na wysokości 1,4 m, zaznaczasz ołówkiem linię poziomą, a następnie mierzysz odległość od podłogi do dolnej krawędzi obudowy. Laser ma tę przewagę nad poziomicą, że wyznacza jednocześnie pion i poziom, więc unikniesz przekoszenia szafki, które potem rzuca się w oczy przy oświetleniu bocznym.

Krok drugi to mocowanie kołków rozporowych. W ścianie betonowej używasz kołków M8 z wkrętami imbusowymi, w ścianie z cegły dziurawki kołków M10 z kołnierzem stożkowym, który nie wypada z pustaka przy dokręcaniu. Głębokość osadzenia to minimum 60 mm, bo krótsze kołki wyrywają się pod ciężarem 36-modułowej szafki wypełnionej osprzętem. Masa samej obudowy z wyłącznikami sięga 18 kg.

Krok trzeci to prowadzenie przewodów. Kable WLZ wchodzą od dołu przez dławiki membranowe, kable obwodowe od góry lub z boków przez przepusty szczotkowe. Dławiki membranowe zapewniają klasę szczelności IP 65, a jednocześnie nie wymagają dokręcania, więc skracają czas montażu o 40%. Pamiętaj o zapasie 0,5 m przewodu przy każdym aparacie, bo za krótki kabel wymusza wymianę całego odcinka.

Krok czwarty to podłączenie i oznakowanie obwodów. Zaciski śrubowe dokręcasz momentem zgodnym z danymi katalogowymi producenta aparatu, zwykle 2,5 Nm dla zacisków do 16 mm². Zbyt słabe dokręcenie powoduje grzanie, zbyt mocne zrywa gwint. Po podłączeniu każdy obwód opisujesz samoprzylepną etykietą z nazwą pomieszczenia, bo schemat elektryczny schowany w dokumentacji nic nie daje, gdy o trzeciej w nocy szukasz obwodu kuchni.

Krok piąty to pomiary kontrolne. Mierzysz impedancję pętli zwarcia, która nie może przekroczyć 0,5 Ω dla zabezpieczeń o charakterystyce B 16 A. Mierzysz rezystancję izolacji między przewodami L i N oraz L i PE, wartość poprawna to powyżej 0,5 MΩ. Mierzysz skuteczność ochrony przeciwporażeniowej przez wyłącznik różnicowoprądowy, prąd zadziałania poniżej 30 mA w czasie krótszym niż 30 ms. Wyniki wpisujesz do protokołu pomiarowego.

Checklista przed montażem

• Ustalono wysokość środka rozdzielnicy 1,1-1,85 m
• Dolna krawędź nie niżej niż 0,5 m od podłogi
• Górna krawędź nie wyżej niż 2,2 m od podłogi
• Przed frontem min. 1,2 m wolnej przestrzeni
• Odległość od gazu min. 0,5 m
• Pomieszczenie suche, wentylowane, bez materiałów palnych
• Klasa szczelności IP dobrana do pomieszczenia
• Przekrój WLZ dobrany do mocy przyłączeniowej
• 20% zapasu wolnych modułów
• Trasa kablowa bez kolizji z instalacją wodną i gazową

Najczęstsze błędy przy montażu rozdzielnicy i jak ich uniknąć

Błąd pierwszy: rozdzielnica zamontowana zbyt nisko, na wysokości 0,3 m nad podłogą. Powód? Chęć ukrycia szafki za meblami. Skutek: woda z pralki lub zmywarki, która zalała podłogę, kapie przez dławiki i powoduje zwarcie. Rozwiązanie to montaż na minimalnej wysokości 0,5 m, a w pomieszczeniach mokrych na 1 m z klasą IP 44.

Błąd drugi: rozdzielnica sięgająca sufitu, z górną krawędzią na 2,5 m. Powód? Brak konsultacji z normą i chęć maksymalnego wykorzystania wnęki. Skutek: właściciel nie dosięga górnych zabezpieczeń, musi wchodzić na taboret, a każde pochyłości grozi upadkiem. Rozwiązanie to ograniczenie górnej krawędzi do 2,2 m.

Błąd trzeci: brak wolnej przestrzeni przed frontem. Powód? Deweloper wstawił rozdzielnicę do wnęki o głębokości 25 cm za drzwiami. Skutek: drzwiczki otwierają się do 45°, nie ma mowy o pracy z narzędziem, a rzeczoznawca podczas odbioru ma obowiązek odmówić podpisu. Rozwiązanie to pogłębienie wnęki lub przeniesienie rozdzielnicy.

Błąd czwarty: montaż w pomieszczeniu wilgotnym bez podwyższonej klasy IP. Powód? Oszczędność 100 zł na tańszej obudowie. Skutek: po dwóch latach korozja zacisków, iskrzenie, wyzwolenie wyłącznika różnicowoprądowego bez widocznego powodu. Rozwiązanie to obudowa minimum IP 44 w garażu, kotłowni, pralni.

Błąd piąty: brak rezerwy modułowej. Powód? Wykonawca wstawił dokładnie tyle modułów, ile potrzebował, bez pola manewru. Skutek: gdy po roku chcesz dodać obwód ładowarki samochodowej, musisz wymienić całą rozdzielnicę, bo w obudowie 36-modułowej nie ma ani jednego wolnego slotu. Rozwiązanie to 20% zapasu, czyli obudowa 48-modułowa tam, gdzie potrzebujesz 40.

Tabela porównawcza błędów i konsekwencji

Orientacyjny koszt rozdzielnicy z montażem waha się od 300 zł za wersję 12-modułową natynkową w korytarzu do 1500 zł za wersję podtynkową 54-modułową w kotłowni z pomiarami i protokołem. Cena zależy od liczby aparatów, klasy szczelności, konieczności kucia ściany oraz regionu Polski. W województwach mazowieckim i małopolskim stawki są o 15-20% wyższe niż w podlaskim lub lubelskim.

Koszt pomiarów kontrolnych to 150-400 zł w zależności od liczby obwodów. Protokół pomiarowy wystawia elektryk z uprawnieniami SEP grupy 1 do 1 kV, który legitymuje się aktualnym świadectwem kwalifikacyjnym. Bez tego dokumentu zakład energetyczny nie założy plomby i nie włączy napięcia. Formalności trwają zwykle od dwóch do czterech tygodni.

Pomiary po montażu

Impedancja pętli zwarcia mierzy się przyrządem z certyfikatem wzorcowania nie starszym niż 13 miesięcy. Rezystancja izolacji wymaga napięcia probierczego 500 V DC i trwa 60 sekund na każdy odcinek. Badanie wyłącznika różnicowoprądowego polega na podaniu prądu 30 mA i pomiarze czasu zadziałania. Wszystkie wyniki trafiają do protokołu w trzech egzemplarzach: dla właściciela, dla zakładu energetycznego i dla ubezpieczyciela.

Odbiór techniczny instalacji elektrycznej przeprowadza kierownik budowy lub inspektor nadzoru inwestorskiego przy udziale wykonawcy. Sprawdza zgodność z projektem, obecność schematu rozdzielnicy na wewnętrznej stronie drzwiczek, prawidłowe oznakowanie obwodów, dostęp do wyłącznika głównego bez użycia narzędzi. Pozytywny odbiór otwiera drogę do zgłoszenia przyłączenia do sieci dystrybucyjnej.

Ubezpieczyciel podczas likwidacji szkody może odmówić wypłaty, jeśli rozdzielnica nie spełnia normy wysokości dosięgu, brakuje protokołu pomiarowego lub instalacja została wykonana przez osobę bez uprawnień. Dlatego dokumentacja w segregatorze z etykietą „Instalacja elektryczna" powinna zawierać projekt, schemat, certyfikaty aparatury, protokoły pomiarowe i kopię świadectwa kwalifikacyjnego wykonawcy.

Wysokość montażu rozdzielnicy elektrycznej to nie kosmetyka, lecz warunek bezpieczeństwa domowników, ważności odbioru i wypłacalności polisy mieszkaniowej. Pomiar 1,1-1,85 m środka obudowy, dolna krawędź powyżej 0,5 m, górna poniżej 2,2 m, dostęp minimum 1,2 m z przodu i odległość 0,5 m od gazu zamykają listę kryteriów formalnych. Lista kontrolna w tym artykule pokrywa się z wymaganiami odbiorowymi zakładów energetycznych, więc wydrukowana i powieszona w garażu oszczędzi Ci stresu podczas kontroli.
