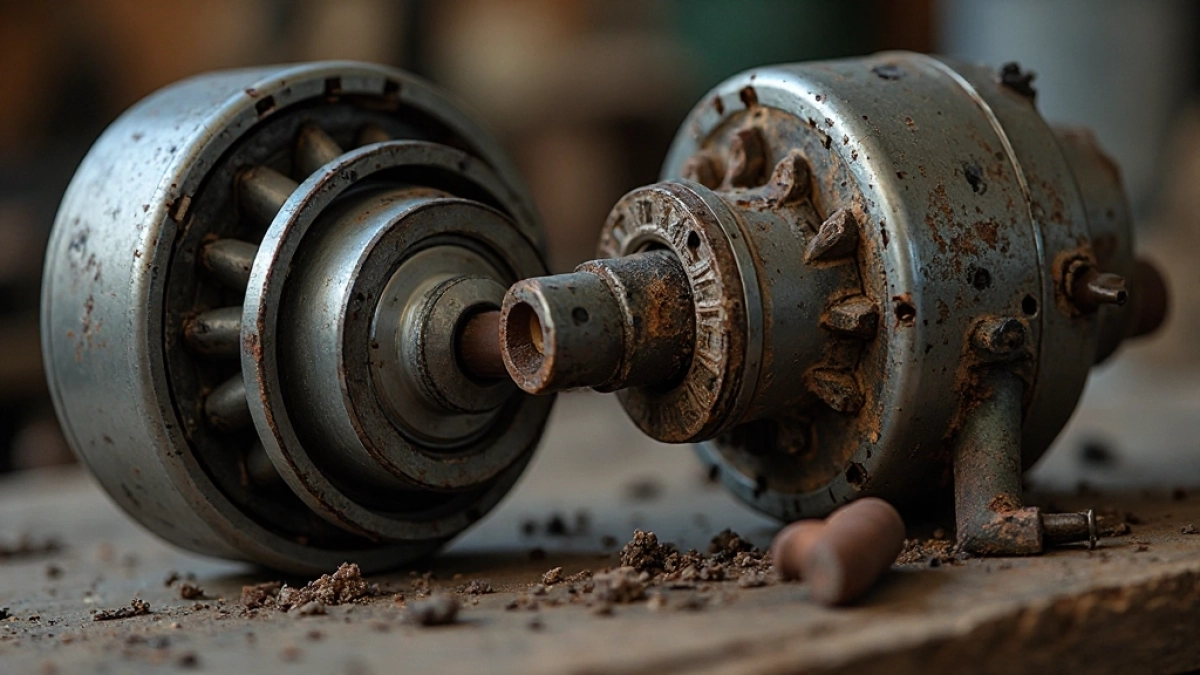

Łożysko w silniku elektrycznym? Wymień je sam, zanim wyciągnie się 50 tys. zł za przestój

Trzecia w nocy, hala produkcyjna staje, a z wnętrza serwonapędu wydobywa się warkliwy pomruk przechodzący w metaliczny pisk. Za minutę pięćdziesiąt tysięcy złotych dziennie w plecy, bo jedno łożysko nie wytrzymało. Wymiana łożysk w silniku elektrycznym potrafi kosztować grosze albo kopać dół w budżecie całej linii. Różnicę robi nie sama naprawa, lecz to, czy rozpoznasz objawy odpowiednio wcześnie, dobierzesz właściwy zamiennik i posadzisz go na wale tak, jak robi to doświadczony serwisant. Poniżej znajdziesz konkretne wartości, typy uszczelnień, momenty i temperatury, które w warsztacie decydują o tym, czy silnik ruszy na lata, czy wróci na stanowisko po tygodniu z powrotem.

• Objawy zużytego łożyska jak rozpoznać zanim usłyszysz wycie
• Dobór łożyska do silnika elektrycznego oznaczenia, luz, uszczelnienia
• Demontaż i montaż łożyska ściągacz, podgrzewacz, czyste gniazdo
• Uruchomienie po wymianie łożyska pomiary, wibracje, protokół odbioru

Objawy zużytego łożyska jak rozpoznać zanim usłyszysz wycie

Zanim cokolwiek zaczniesz rozkręcać, warto upewnić się, że winowajcą jest faktycznie łożysko. Hałas i wibracje potrafią pochodzić z uzwojenia, niewyważonego wirnika, obluzowanego wentylatora albo enkodera. Łożysko natomiast zdradza się w bardzo charakterystyczny sposób: dźwięk zmienia się z obrotami, rośnie pod obciążeniem i znika przy biegu jałowym tylko w początkowej fazie zużycia.

Najczystszym sygnałem ostrzegawczym pozostaje temperatura obudowy w okolicach piasty łożyskowej. Gdy pirometr wskazuje powyżej 70°C przy pracy ciągłej, a otoczenie ma dwadzieścia kilka stopni, coś zaczyna się palić. Dla silników serwo klasy Sigma czy 1FK granica komfortu to 60°C, a powyżej 80°C degraduje się już smar.

Luz mierzy się czujnikiem zegarowym na uniesionym wale, przy odłączonym sprzęgle. Wartość promieniowa powyżej 0,05 mm dla wału o średnicy 30 mm i powyżej 0,08 mm dla wału 50 mm oznacza, że czas wyciągać ściągacz. Luz osiowy z kolei łapie się, gdy szarpiąc delikatnie koło pasowe, czujesz wyraźne przeskoki.

Kluczowe pytanie brzmi, jak odróżnić te objawy od problemów z enkoderem albo uzwojeniem. Stosunkowo prosto: enkoder generuje błędy pozycjonowania przy jednoczesnym cichym przebiegu mechanicznym, a uzwojenie sygnalizuje swoje awarie najpierw prądem asymetrycznym, potem zadziałaniem zabezpieczenia nadprądowego. Jeśli masz przebieg drgań z analizatora FFT i widzisz składową 1× RPM z harmonicznymi, to w dziewięciu przypadkach na dziesięć winny jest właśnie zespół łożyskowy.

Dobór łożyska do silnika elektrycznego oznaczenia, luz, uszczelnienia

Oznaczenie łożyska to nie czarna magia, lecz precyzyjny kod producenta. Wystarczy rozszyfrować pięć podstawowych elementów: średnicę otworu, serię wymiarową, typ uszczelnienia, luz promieniowy i klasę tolerancji. Dla silników przemysłowych królują dwucyfrowe serie 62 i 63, gdzie 6205, 6308 czy 6310 to najpopularniejsze rozmiary spotykane w napędach 0,75-22 kW.

Uszczelnienia decydują o żywotności w brudnym środowisku. Łożyska otwarte (oznaczenie C lub brak sufiksu) stosuje się tam, gdzie smarowanie jest obfite i obudowa szczelna. Wersje 2RS posiadają uszczelkę gumową po obu stronach i wymagają smarowania na cały okres eksploatacji. Łożyska ZZ z blaszkami metalowymi chronią przed pyłem, ale przepuszczają smar nadają się do silników ogólnego przeznaczenia. W silnikach serwo zazwyczaj spotyka się łożyska otwarte lub 2RS, ponieważ smar musi docierać do bieżni pod wysokimi obrotami.

Luz promieniowy to kolejny parametr, na którym nie warto oszczędzać. Łożyska C2 mają mniejszy luz niż standardowe (CN) i sprawdzają się w precyzyjnych napędach z minimalnym obciążeniem osiowym. Luz C3 to standard dla silników elektrycznych pracujących w podwyższonej temperaturze, gdzie rozszerzalność cieplna zmniejsza wewnętrzny zapas. C4 rezerwuje się do ciężkich napędów z dużym obciążeniem promieniowym. Dobranie C2 zamiast C3 w silniku pracującym przy 80°C skończy się zatarciem w ciągu kilku miesięcy.

Lista kontrolna przed zamówieniem wygląda następująco:

• Numer seryjny silnika i pełne oznaczenie z tabliczki znamionowej
• Wymiar wału w miejscu osadzenia (średnica i szerokość pierścienia)
• Typ uszczelnienia zalecany przez producenta OEM
• Luz promieniowy dopasowany do warunków pracy i temperatury
• Klasy tolerancji (P0, P6, P5) dla serwo zwykle P5 lub P6
• Prędkość graniczna (smarowanie, typ klatki)
• Obciążenie promieniowe i osiowe w warunkach pracy

Dobór łożyska do konkretnego producenta silnika sprowadza się do rozszyfrowania jego oznaczeń. W napędach serwo popularnych producentów katalogi OEM jasno wskazują numery części zamiennych. Warto sięgnąć do dokumentacji serwisowej, bo tam podane są nie tylko wymiary, ale też wymagany luz i smar. Zastępowanie oryginału tańszym zamiennikiem bywa zgodne ze specyfikacją, ale tylko wtedy, gdy zachowasz identyczny luz, uszczelnienie i materiał klatki.

Demontaż i montaż łożyska ściągacz, podgrzewacz, czyste gniazdo

Wymiana łożyska krok po kroku zaczyna się od stanowiska, nie od samego ściągacza. Stół roboczy przykryty czystą matą, dobre oświetlenie i porządek w narzędziach eliminują większość pomyłek. Warto też odłączyć silnik od zasilania, zabezpieczyć enkoder przed uszkodzeniem mechanicznym i oznaczyć pozycję pokrywy względem obudowy markerem.

Lista narzędzi, które przyspieszą robotę:

• Ściągacz hydrauliczny 2- lub 3-ramienny dopasowany do średnicy łożyska
• Podgrzewacz indukcyjny o mocy 2-3,5 kW
• Prężarka lub prasa śrubowa do montażu na zimno
• Klucz dynamometryczny 5-60 Nm z certyfikatem
• Śruby demontażowe M5-M10 dopasowane do gwintów w pokrywie
• Czujnik zegarowy z bazą magnetyczną
• Pirometr lub termometr kontaktowy
• Ściereczki bezpyłowe, aceton techniczny, smar łożyskowy

Demontaż zaczyna się od zdjęcia koła pasowego, półsprzęgła lub hamulca. Ściągacz łapie za wewnętrzny pierścień, nigdy za koszyczek klatki. Jeśli łożysko siedzi w obudowie pod pokrywą, wkręca się śruby demontażowe w otwory gwintowane pokrywy, aż wypchną ją razem z łożyskiem. Stojan warto oprzeć na twardej, płaskiej podstawie, żeby nie uszkodzić uzwojenia.

Gniazdo po wyjętym łożysku wymaga dokładnego oczyszczenia. Resztki starego smaru, opiłki i korozja zmniejszają luz montażowy i zaburzają przenoszenie ciepła. Aceton techniczny, ściereczka bezpyłowa i ręczny dozownik smaru wystarczą, by przygotować powierzchnię do osadzenia nowego elementu.

Montaż nowego łożyska na gorąco wykorzystuje rozszerzalność cieplną stali. Podgrzewacz indukcyjny nagrzewa łożysko do 80-100°C, dzięki czemu pierścień wewnętrzny rozszerza się o około 0,05-0,1 mm i wchodzi na wał bez oporu. Łożysko nasuwa się płynnym ruchem do oporu, a po ostygnięciu zaciska na wale z siłą kilku ton. Nigdy nie dociskaj młotkiem, bo uderzenie uszkadza bieżnię.

Przy montażu na zimno używa się tulei dopasowanej średnicą do pierścienia wewnętrznego. Siłę przykłada się wyłącznie do pierścienia, który pasuje na wał, nigdy do zewnętrznego, bo wtedy naprężenia przenoszą się przez elementy toczne. Moment dokręcenia pokrywy zależy od rozmiaru śruby dla M5 przyjmuje się 4-6 Nm, dla M8 już 18-25 Nm, a dla M10 dochodzi do 35-45 Nm. Wartość zależy od klasy wytrzymałości śruby, dlatego klucz dynamometryczny to nie luksus, lek konieczność.

Lista kontrolna po montażu obejmuje odhaczenie od sześciu do ośmiu punktów: luz promieniowy mieści się w normie, osiowanie względem sprzęgła nie przekracza 0,05 mm, pokrywa dokręcona właściwym momentem, smar w ilości zgodnej z kartą katalogową, enkoder nie został uszkodzony, śruby zabezpieczone podkładkami. Brak choćby jednego punktu potrafi skrócić życie nowego łożyska o połowę.

Uruchomienie po wymianie łożyska pomiary, wibracje, protokół odbioru

Samo nasadzenie łożyska to połowa roboty. Bez pomiarów odbiorowych nie masz pewności, czy naprawa się powiodła. Pierwszym testem jest pomiar rezystancji izolacji miernikiem megaomomierzem. Silnik odłączony od przemiennika, uzwojenie zwierane razem i mierzone wobec obudowy. Wartość poniżej 100 MΩ przy 500 V wymaga suszenia, poniżej 10 MΩ oznacza konieczność remontu uzwojenia.

Próbę biegu jałowego wykonuje się przy zasilaniu obniżonym napięciem (zwykle 30-50% znamionowego) przez dwadzieścia minut. W tym czasie obserwuje się prąd, temperaturę obudowy i ewentualny hałas. Łożysko pracujące poprawnie nie generuje słyszalnego szumu, a prąd jałowy pozostaje stabilny. Gdy w ciągu kwadransu temperatura rośnie powyżej 50°C, montaż wymaga poprawki.

Wibracje mierzy się akcelerometrem trójosiowym przyłożonym do obudowy w trzech punktach: po stronie napędowej, po stronie wentylatora i na kadłubie. Dopuszczalna wartość w klasie A (ISO 10816) dla silników o mocy do 15 kW to 1,4 mm/s RMS. Po wymianie łożyska wynik nie powinien przekraczać 0,7 mm/s. Porównanie z pomiarem bazowym sprzed awarii pokazuje, czy udało się wrócić do stanu sprzed usterki.

Protokół odbioru powinien zawierać datę, identyfikator silnika, rodzaj wymienionego łożyska, wyniki pomiarów i podpis serwisanta. Dokument taki przydaje się przy kolejnych przeglądach, bo pozwala porównać stan aktualny z bazowym. W zakładach z certyfikatem ISO 9001 taka dokumentacja bywa wymagana przez audytorów.

Pięć najczęstszych błędów przy wymianie łożyska, które kosztują najwięcej:

• Montaż młotkiem przez kawałek rury uderzenie uszkadza bieżnię i mikropęknięcia rozwijają się po kilkuset godzinach pracy
• Pomylenie stron łożyska (otwarte vs. zamknięte) uszczelka skierowana na zewnątrz obudowy zamiast do wewnątrz
• Brak smaru lub jego nadmiar oba skrajności prowadzą do przegrzania
• Zbyt duży luz promieniowy po montażu błąd w doborze łożyska lub niedogrzanie
• Użycie starej pokrywy z zanieczyszczonym gniazdem resztki smaru i opiłki skracają życie nowego łożyska

Kiedy oddać silnik do profesjonalnego serwisu? Gdy napęd wyposażony jest w enkoder absolutny o rozdzielczości powyżej 20 bitów, gdy wirnik wymaga wyważenia dynamicznego, gdy obudowa nosi ślady pęknięć, albo gdy użytkownik nie dysponuje podgrzewaczem indukcyjnym i prasą o odpowiedniej sile. W takich przypadkach koszt profesjonalnej naprawy zwraca się w ciągu tygodnia, bo unika się powtórnej awarii.

Wymiana łożysk w silniku elektrycznym to procedura, która przy odpowiednim przygotowaniu zajmuje od dwóch do czterech godzin, a przy braku doświadczenia potrafi ciągnąć się cały dzień. Kluczem pozostaje właściwa diagnoza, dobór łożyska zgodny z katalogiem OEM, montaż termiczny i rzetelne pomiary odbiorowe. Trzymając się tych czterech filarów, przestój ograniczysz do minimum, a silnik odwdzięczy się bezawaryjną pracą na kolejne dziesiątki tysięcy godzin.
