Wiązka elektryczna do przyczepki bez stresu: dobór, schemat i montaż 2026

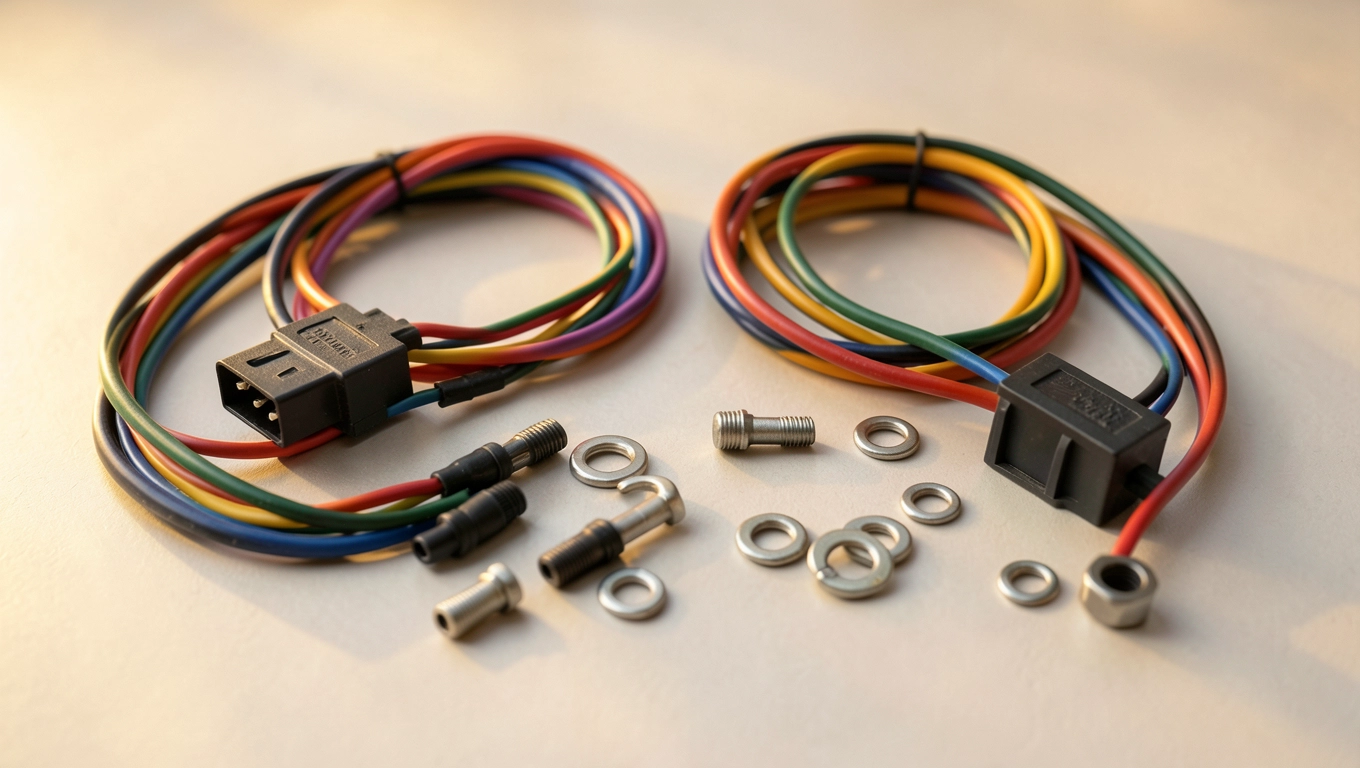

Czym jest wiązka elektryczna do przyczepki i dlaczego bez niej nie ruszysz legalnie

Sprawne światła przyczepy zależą od jednego elementu, którego kierowcy często nie mają w ręku, dopóki nie zapali się czerwone kontrolki na desce rozdzielczej. Wiązka elektryczna do przyczepki to komplet przewodów zakończonych wtyczką z jednej strony i żarówkami lub modułami LED z drugiej. Jej zadaniem jest przekazywanie sygnałów z samochodu do tylnych lamp: pozycyjnych, hamowania, kierunkowskazów oraz cofania. Bez tego mostu przyczepa pozostaje ciemnym przedmiotem na drodze, a kierowca narażony na mandat i zatrzymanie pojazdu do kontroli.

• Czym jest wiązka elektryczna do przyczepki i dlaczego bez niej nie ruszysz legalnie
• Rodzaje wiązek 5-pin, 7-pin i 13-pin porównanie
• Dobór wiązki elektrycznej do przyczepki krok po kroku
• Montaż wiązki w przyczepie: kolory żył i schemat
• Najczęstsze awarie wiązki w przyczepce i szybka diagnostyka
• Konserwacja, przechowywanie i wymiana wiązki

Konstrukcja jest prosta, lecz wymaga precyzji. Wtyczka po stronie auta (5, 7 lub 13 pin) wpina się w gniazdo haka holowniczego, a przewody prowadzone w peszelu lub taśmie ochronnej docierają do każdej lampy. Masa łączy się z ramą przyczepy, która pełni rolę przewodu powrotnego. Całość działa pod napięciem 12 V w samochodach osobowych lub 24 V w pojazdach ciężarowych, co ma znaczenie przy doborze żarówek i przekroju kabli.

Norma PN-EN 11446 reguluje układ pinów oraz kolorysty żył w gniazdach 7-pin i 13-pin. Dzięki temu ten sam przewód żółty odpowiada za lewy kierunkowskaz zarówno w Polsce, jak i w Niemczech czy Francji. Konsekwencja normy eliminuje ryzyko pomyłki przy krzyżowaniu kabli, ale jednocześnie wymusza stosowanie konkretnych oznaczeń, których producenci muszą przestrzegać.

Przewody wewnątrz wiązki mają przekrój od 0,5 mm² do 2,5 mm² w zależności od funkcji. Cieńsze obsługują światła pozycyjne o poborze 0,5 A, grubsze zasilają żarówki hamowania i kierunkowskazów, gdzie prąd sięga 4-5 A. Zbyt cienki kabel przy dużym obciążeniu grzeje się, topi izolację i powoduje spadki napięcia skutkujące migotaniem lampek.

Różnica między 7-pin a 13-pin nie ogranicza się do liczby pinów. Starsze gniazdo 7-pin realizuje cztery podstawowe funkcje plus masę i zasilanie. Nowsze 13-pin rozdziela światła cofania, ładowania akumulatora przyczepy kempingowej oraz sterowania dodatkowymi odbiornikami. Przejście z jednego systemu na drugi wymaga często wymiany całej wiązki, nie tylko adaptera.

Warto rozumieć, że wiązka to nie kabel przedłużacz. To obwód elektryczny z własnymi zabezpieczeniami, masą i logiką sterowania. Samochód wysyła sygnał przez sterownik świateł, wiązka przekazuje go do przyczepy, a żarówki na końcu obwodu go odwzajemniają. Uszkodzenie któregokolwiek elementu powoduje przerwę w łańcuchu i brak reakcji lampek.

Praktyka pokazuje, że oszczędzanie na wiązce zwraca się w najgorszym możliwym momencie: podczas nocnej jazdy, w deszczu, gdy woda wnika do gniazda i zwarcie wyłącza kontrolkę hamowania. Tani przewód bez właściwej izolacji UV i odporności na temperaturę od -40 do +85 stopni Celsjusza zaczyna pękać po dwóch sezonach.

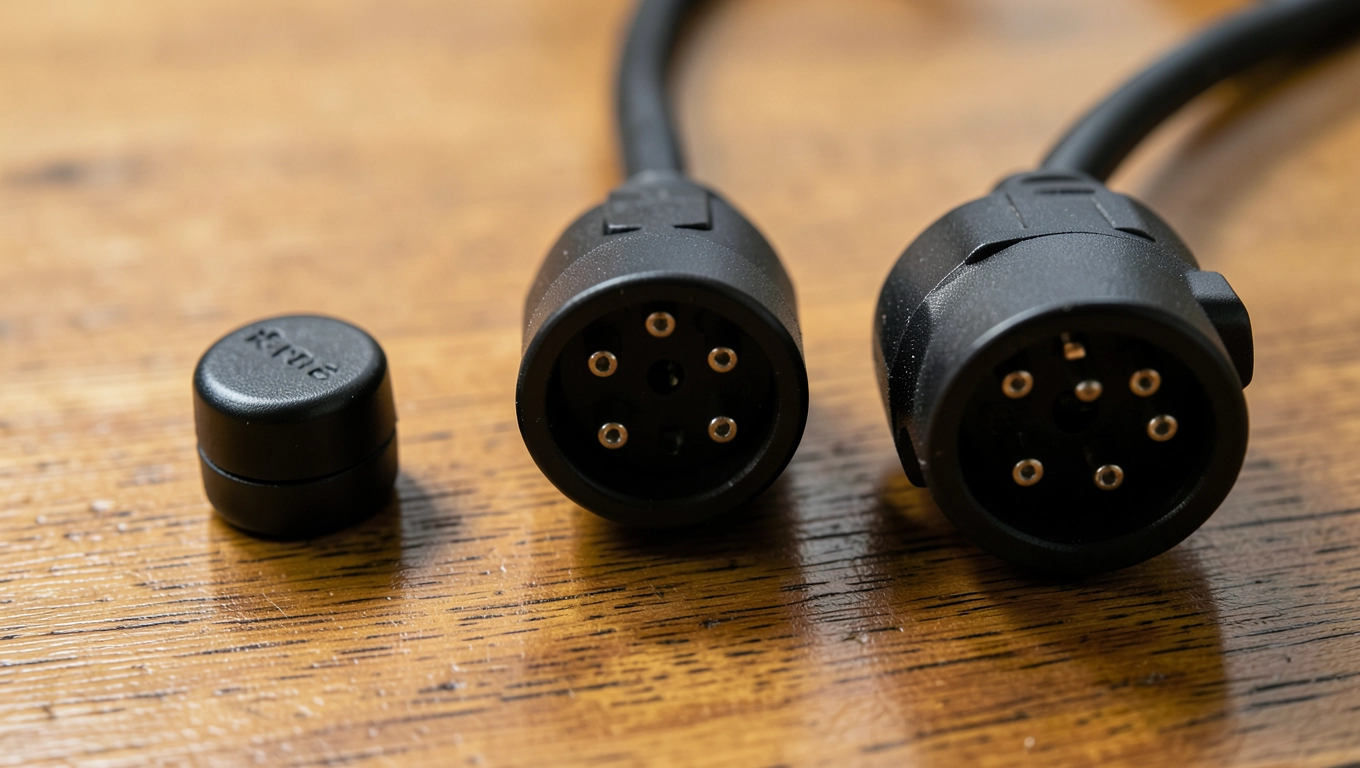

Rodzaje wiązek 5-pin, 7-pin i 13-pin porównanie

Wybór między pięcioma, siedmioma a trzynastoma pinami wynika z epoki przyczepy, jej masy całkowitej oraz funkcji, jakie przyczepa ma realizować. Pięciopinowa wtyczka to dziś rzadkość, spotykana w przyczepach budowanych przed 2000 rokiem oraz w lekkich wózkach bagażowych. Oferuje tylko podstawowe światła: pozycyjne, hamowanie i kierunkowskazy, bez masy dedykowanej i światła cofania.

Siedmiopinowa wiązka elektryczna 7-pin do przyczepy to standard europejski, obowiązujący w większości przyczep towarowych, lawet oraz przyczep kempingowych do 750 kg dopuszczalnej masy całkowitej. Realizuje pełen zestaw obowiązkowych świateł plus masę i opcjonalne zasilanie 12 V. Kompatybilność z niemal każdym autem osobowym wyposażonym w hak holowniczy czyni ją najpopularniejszym wyborem.

Trzynastopinowa wiązka 13-pin to rozszerzenie standardu o funkcje potrzebne w nowoczesnych przyczepach kempingowych: ładowanie akumulatora pokładowego, sterowanie lodówki turystycznej, światło cofania oraz stałe zasilanie 12 V. Stosuje się ją tam, gdzie przyczepa ma własną instalację elektryczną zasilaną z auta. Samochód musi posiadać gniazdo 13-pin, w przeciwnym razie potrzebny jest adapter.

Adapter między 7-pin a 13-pin rozwiązuje problem incydentalnie, ale warto wiedzieć, że brak adaptera przy stałym użytkowaniu oznacza rezygnację z cofania i zasilania akumulatora przyczepy. W praktyce kempingowej bez pinu cofania manewrowanie staje się loterią, bo tylne światło cofania się nie zapala i współpasażerowie nie wiedzą, kiedy kierowca zamierza cofnąć.

Grubość przewodów różni się znacząco między typami. W 7-pin najgrubszy kabel ma 1,5 mm², co wystarcza przy żarówkach 21 W. W 13-pin dochodzą przewody 2,5 mm² obsługujące ładowanie akumulatora prądem do 15 A. Użycie wiązki 7-pin do zasilania lodówki w przyczepie kempingowej skutkuje spadkiem napięcia poniżej 10 V przy włączonym kompresorze i rozładowanym akumulatorze po kilku godzinach.

Decyzja o typie powinna zapaść przed zakupem przyczepy, nie po. Kierowcy, którzy zaczynają od przyczepy towarowej, a potem przesiadają się na kempingową, często wymieniają całą wiązkę, bo stare przewody nie spełniają norm dla 13-pin. Koszt wymiany oscyluje między 200 a 600 zł z robocizną.

Dobór wiązki elektrycznej do przyczepki krok po kroku

Dobór zaczyna się od sprawdzenia gniazda w aucie, nie od przeglądania katalogów producentów. Wystarczy zajrzeć pod klapkę przy haku holowniczym i policzyć piny. Siedem oznacza standardowy hak osobowy, trzynaście zazwyczaj występuje w samochodach z fabrycznym przygotowaniem pod przyczepę kempingową lub w autach premium. Pięć pinów to relikt przeszłości.

Następnie określa się dopuszczalną masę całkowitą przyczepy. DMC do 750 kg pozwala na prostą wiązkę 7-pin bez dodatkowych zabezpieczeń. Powyżej 750 kg wymagane jest zasilanie 12 V oraz w niektórych krajach światło cofania. Przyczepy kempingowe powyżej 2000 kg korzystają z gniazda 13-pin oraz własnego akumulatora ładowanego przez pin 9 lub 10.

Rodzaj lamp ma znaczenie większe, niż się wydaje. Klasyczne żarówki 21 W pobierają 1,75 A na obwód. Moduły LED o tej samej jasności zużywają 0,3 A, ale wymagają stabilizowanego napięcia. Wiązka zaprojektowana pod żarówki może współpracować z LED-ami, lecz odwrotna sytuacja wymaga wymiany bezpieczników na mniejsze, bo prąd szczątkowy w LED-ach nie wystarcza do prawidłowej pracy przekaźnika.

Przed zakupem warto przejść przez checklistę ośmiu punktów. Po pierwsze, sprawdź gniazdo w aucie. Po drugie, określ DMC przyczepy. Po trzecie, ustal typ lamp. Po czwarte, zmierz długość potrzebnego przewodu od wtyczki do lampy tylnej. Po piąte, wybierz producenta z normą PN-EN 11446. Po szóste, dobierz przekrój kabla do planowanego obciążenia. Po siódme, upewnij się, że wtyczka ma uszczelkę. Po ósme, sprawdź obecność zabezpieczenia przeciwprzepięciowego.

Konkretne rekomendacje producentów obecnych na polskim rynku obejmują Neolux, Unitrailer oraz Was. Różnią się jakością izolacji oraz typem wtyczki. Neolux oferuje przewody z podwójną izolacją PVC, odporne na temperaturę do 105 stopni Celsjusza. Unitrailer stawia na wtyczki bryzgoszczelne IP67. Was produkuje wiązki z miedzianymi żyłami o czystości 99,9%, co przekłada się na mniejsze spadki napięcia.

Uwaga na napięcie instalacji samochodu. Auta osobowe pracują na 12 V, ciężarowe na 24 V. Wiązka zaprojektowana do 12 V podłączona do 24 V przepali żarówki w ciągu sekund. Odwrotna sytuacja (24 V wpięte w 12 V) powoduje świecenie lampek na pomarańczowo i brak widoczności w nocy. Przy zakupie używanej wiązki warto sprawdzić oznaczenie na koszulce kabla.

Brak adaptera między systemami 7-pin a 13-pin to realne zagrożenie. Sygnał cofania, ładowania akumulatora oraz sterowania lodówki nie przechodzi przez zwykłą przejściówkę. Pełna funkcjonalność wymaga aktywnego adaptera z przekaźnikami, który kosztuje od 150 do 400 zł.

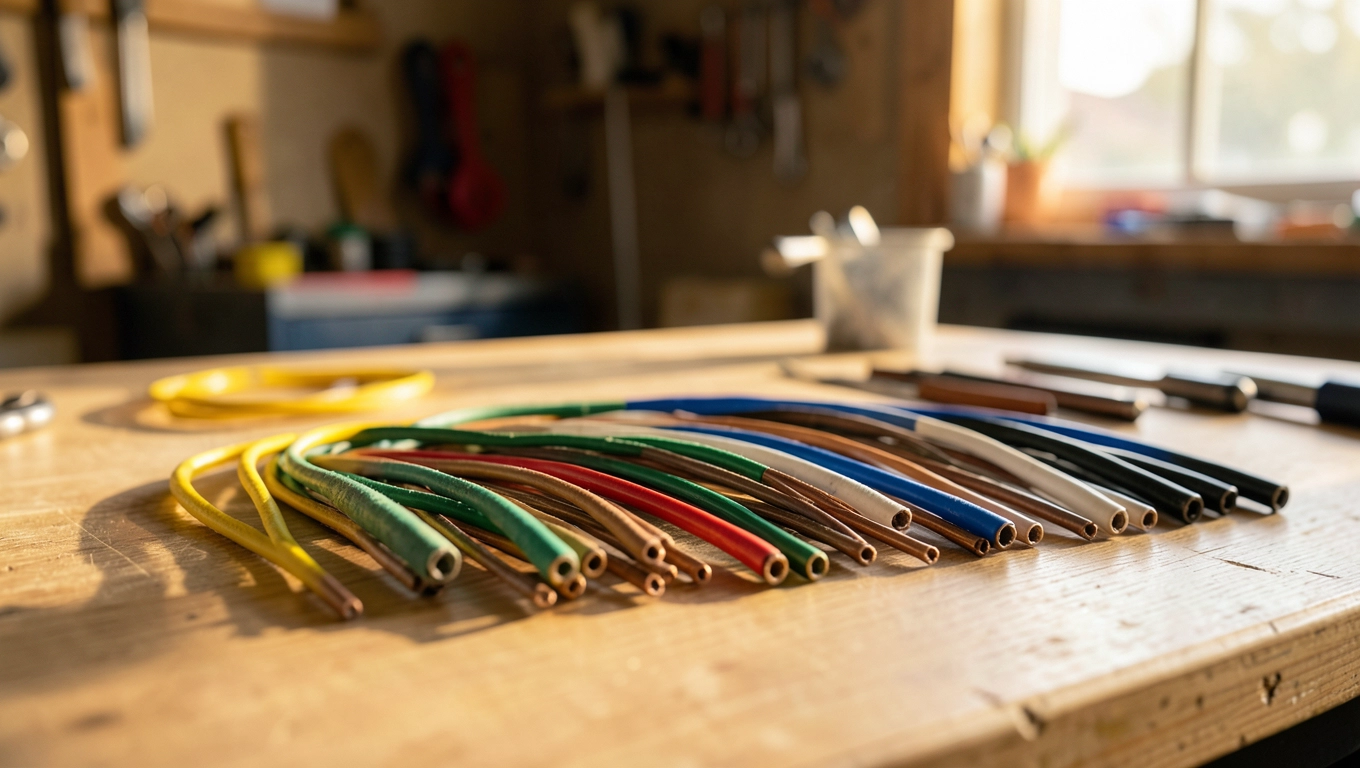

Montaż wiązki w przyczepie: kolory żył i schemat

Montaż zaczyna się od identyfikacji żył. Kolory w gnieździe 7-pin są ściśle określone: żółty odpowiada za lewy kierunkowskaz, zielony za prawy, czerwony za hamowanie, brązowy za prawe światła pozycyjne, czarny za lewe pozycyjne, niebieski za przeciwmgielne, biały za masę. Pomylenie żółtego z zielonym skutkuje kierunkowskazami działającymi na przemian po przeciwnych stronach, co diagnostycy wykrywają w ciągu minuty.

Masa to osobny temat wymagający uwagi. 90% awarii wiązek elektrycznych w przyczepkach wynika z utlenionego lub poluzowanego styku masy. Połączenie musi być nie tylko mechanicznie mocne, lecz także galwanicznie czyste. Rdza, farba, smar między kablem a ramą przyczepy tworzą warstwę oporową rzędu kilku omów, która ogranicza prąd i powoduje migotanie lampek. Przed przykręceniem zacisku warto zdrapać ramę do gołego metalu w miejscu styku.

Zabezpieczenie przewodów fizycznie chroni wiązkę przed uszkodzeniami mechanicznymi. Peszel spiralny lub karbowany prowadzi się wzdłuż ramy przyczepy, mocując plastikowymi uchwytami co 30 cm. Taśma izolacyjna samowulkanizująca zakrywa połączenia lutowane lub zaciskane. Bez tych elementów przewody ocierają się o metal, przecierają się po dwóch sezonach i powodują zwarcia do masy.

Lutowanie zaciskanego połączenia daje pewność kontaktu na lata. Samo zaciskanie zaciskiem typu Scotchlok wydaje się szybkie, ale wibracje przyczepy poluzowują zacisk po kilku tysiącach kilometrów. Lut cynowy z topnikiem w połączeniu z koszulką termokurczliwą tworzy połączenie odporne na wilgoć i drgania. Czas pracy rośnie o 15 minut, lecz trwałość o lata.

Test szczelności wykonuje się przed zamknięciem dostępu do przewodów. Myjka ciśnieniowa skierowana na gniazdo wtyczki symuluje ulewny deszcz. Woda nie powinna przedostać się do styków. Jeśli przedostaje się, uszczelka w gnieździe jest zużyta albo źle osadzona. Wymiana uszczelki kosztuje kilka złotych, a ratuje przed zwarciem podczas pierwszego deszczu.

Ściągawka kolorów żył 7-pin

Wymiana żarówek w lampie przyczepy wymaga odkręcenia dwóch śrub mocujących klosz, wyjęcia starej żarówki i włożenia nowej o oznaczeniu P21W lub P21/5W dla świateł hamowania z pozycyjnymi. Nie dotykaj szkła gołymi palcami, bo tłuszcz skraca żywotność żarówki o połowę. Chusteczka lub rękawiczka wystarczy.

Podczas montażu oznacz każdy przewód kolorową taśmą izolacyjną na obu końcach, nawet jeśli kolory się zgadzają. Po roku, gdy ktoś inny będzie serwisował przyczepę, te oznaczenia zaoszczędzą godziny szukania właściwej żyły.

Najczęstsze awarie wiązki w przyczepce i szybka diagnostyka

Brak świateł to najczęstszy objaw, z którym kierowcy trafiają do warsztatu. W dziewięciu przypadkach na dziesięć winowajcą jest masa albo bezpiecznik, nie sama wiązka. Pierwszy krok to sprawdzenie, czy bezpiecznik w skrzynce samochodu odpowiedzialny za gniazdo przyczepy nie jest przepalony. Drugi krok to pomiar napięcia między pinem masy a bolcem dowolnego światła. Brak napięcia przy sprawnym bezpieczniku oznacza przerwę w obwodzie masy.

Migotanie lampek po włączeniu świateł wskazuje na utlenione styki. WD-40 rozpuszcza tlenki miedzi i przywraca przewodność. Wystarczy spryskać wtyczkę, wetknąć i wyciągnąć pięć razy, by zdrzeć warstwę tlenków. Specjalistyczne spraye kontaktowe działają lepiej niż WD-40 długoterminowo, bo nie pozostawiają tłustej warstwy przyciągającej kurz.

Wilgoć w gnieździe pojawia się po kilku latach eksploatacji, gdy uszczelka twardnieje i traci elastyczność. Woda przedostaje się do styków, powoduje korozję i chwilowe zwarcia. Wymiana uszczelki kosztuje kilka złotych i zajmuje pięć minut. Alternatywą jest nałożenie silikonu sanitarnego na krawędź gniazda, co daje szczelność na dwa sezony.

Spalony bezpiecznik 15 A w obwodzie gniazda przyczepy sugeruje zwarcie w wiązce lub w lampie. Wymiana bezpiecznika bez diagnozy przyczyny prowadzi do jego ponownego przepalenia. Diagnostyka polega na odłączeniu wtyczki przyczepy, włożeniu nowego bezpiecznika i ponownym podłączeniu. Jeśli bezpiecznik strzela natychmiast, zwarcie jest w przyczepie. Jeśli wytrzymuje, problem leży w aucie.

Brak światła cofania w przyczepie wyposażonej w 13-pin przy aucie z gniazdem 7-pin wynika z braku pinu cofania w starszym standardzie. Adapter 7/13-pin nie rozwiązuje problemu, bo nie przekazuje sygnału cofania. Jedynym rozwiązaniem jest wymiana gniazda w aucie lub wiązki w przyczepie na system 13-pin.

Błędy kosztujące mandat to brak światła hamowania przyczepy, brak kierunkowskazów oraz brak świateł pozycyjnych. Policja w pierwszej kolejności sprawdza te trzy funkcje. Pozostałe usterki (np. przepalone jedno światło cofania) są wykroczeniami niższego rzędu, ale również karanymi.

Konserwacja, przechowywanie i wymiana wiązki

Smarowanie styków raz w sezonie przedłuża żywotność wtyczki o lata. Smar silikonowy do kontaktów elektrycznych nakłada się na piny po czyszczeniu, tworząc warstwę ochronną przed utlenianiem. Unikaj smaru grafitowego, który przewodzi prąd i powoduje zwarcia między pinami.

Zabezpieczenie gniazda kapturkiem na postoju chroni przed deszczem, śniegiem i insektami. Kapturek z tworzywa kosztuje kilka złotych, a zapobiega kosztownym naprawom. W przyczepach kempingowych pozostawionych na zimę warto dodatkowo zaizolować gniazdo taśmą, bo wilgoć skroplona pod przykryciem potrafi zniszczyć styki w ciągu jednej zimy.

Wymiana wiązki co 5-7 lat to dobra praktyka nawet przy braku widocznych uszkodzeń. Izolacja PVC starzeje się pod wpływem UV i temperatury, staje się krucha i pęka przy zginaniu. Wymiana zapobiegawcza eliminuje ryzyko awarii podczas dalszej trasy. Koszt nowej wiązki 7-pin wynosi 80-180 zł, a wymiana zajmuje godzinę w warsztacie lub dwie własnoręcznie.

Przechowywanie przyczepy przez kilka miesięcy wymaga odłączenia wtyczki od auta i zabezpieczenia gniazda. Akumulator przyczepy kempingowej powinien być ładowany raz w miesiącu prostownikiem, bo naturalne samorozładowanie obniża napięcie poniżej 10,5 V i powoduje zasiarczenie płyt.

Sprawdzenie stanu wiązki przed sezonem zajmuje piętnaście minut. Wtyczka czysta, styki lśniące, przewody bez pęknięć, masa dobrze dokręcona, żarówki sprawne. Tyle wystarczy, by przez kolejny rok nie martwić się kontrolkami na desce rozdzielczej.

W razie wątpliwości co do wyboru konkretnego modelu lub potrzeby dobrania wiązki do specyficznej przyczepy, warto skorzystać z konfiguratorów producentów lub konsultacji z działem technicznym, który na podstawie DMC, typu gniazda i długości przewodu dobierze właściwy wariant.
