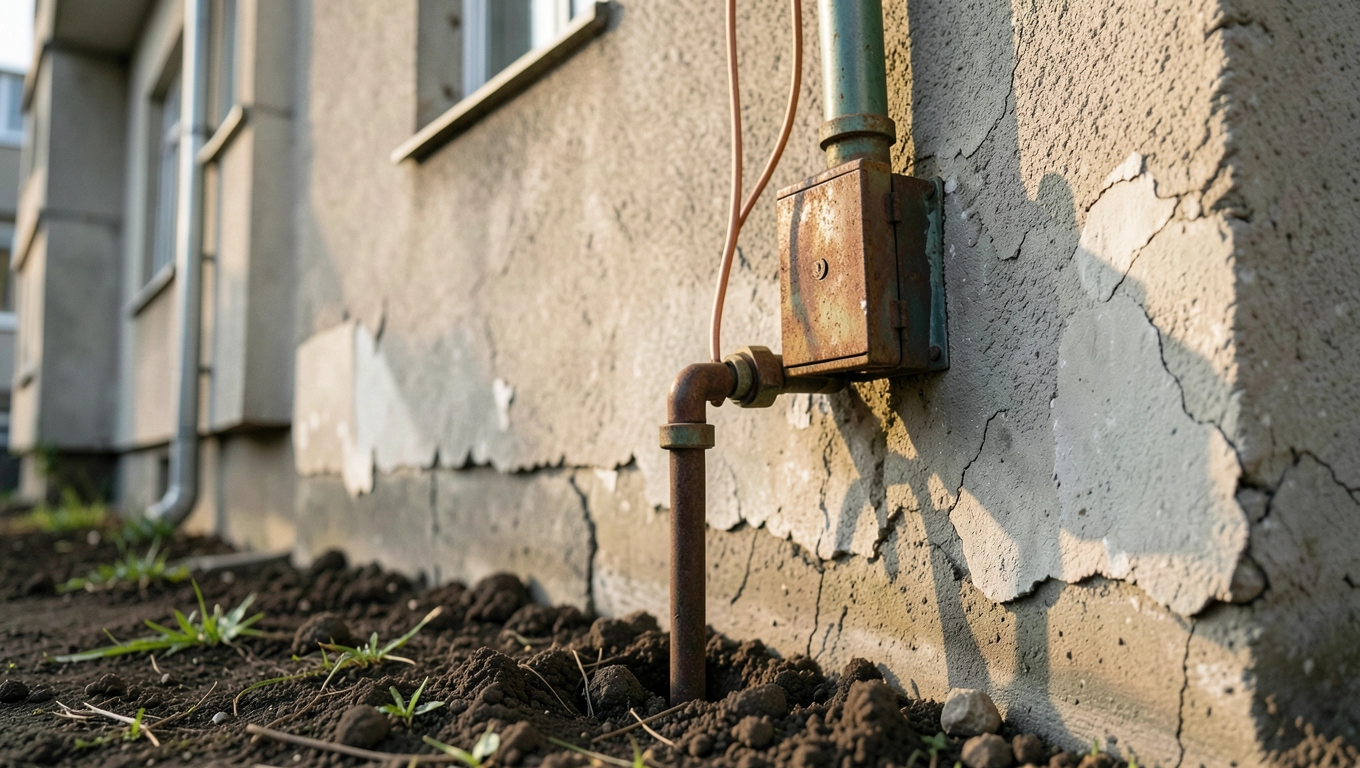

Uziemienie instalacji elektrycznej w bloku

W bloku z lat siedemdziesiątych licznik na klatce potrafi pokazać przepięcie, którego nikt się nie spodziewał, a mieszkanie pachnie spalenizną z listwy przypodłogowej. Uziemienie instalacji elektrycznej w bloku to nie relikt przeszłości ani techniczny detal dla specjalistów. To fizyczny mechanizm, który w ułamku sekundy odprowadza prąd błądzący po metalowych obudowach lodówki czy pralki prosto do gruntu, zanim zdąży dotknąć skóry domownika. Bez niego każde uszkodzenie izolacji zamienia się w potencjalną pułapkę porażeniową, której nie widać, dopóki nie jest za późno.

• Jak sprawdzić, czy w bloku jest uziemienie praktyczny poradnik
• Uziemienie w starszym bloku co zrobić, gdy go brakuje
• Pomiary uziemienia w mieszkaniu kto, czym i za ile

Jak sprawdzić, czy w bloku jest uziemienie praktyczny poradnik

Pierwszy sygnał ostrzegawczy pojawia się przy gniazdku z bolcem. Ten bolec nie istnieje bez powodu: to właśnie element stykowy przewodu ochronnego PE, który w normalnej instalacji prowadzi do szyny wyrównawczej, a stamtąd do uziomu budynku. Brak bolca oznacza wprost, że gniazdko nie ma połączenia ochronnego, a co za tym idzie, mieszkanie zostało zaprojektowane w czasach, gdy obowiązywały inne wymagania normy PN-HD 60364.

Drugi trop to kolor przewodu w puszce. W polskich instalacjach od lat dziewięćdziesiątych obowiązuje żółto-zielony izolowany przewód ochronny, prowadzony oddzielnie od fazowego L i neutralnego N. Jeśli po odkręceniu pokrywy gniazdka widać tylko dwa przewody, brak trzeciego w kolorze żółto-zielonym oznacza instalację dwuprzewodową bez ochrony przeciwporażeniowej. Taka konfiguracja, choć wciąż spotykana w starszych zasobach spółdzielni, nie spełnia aktualnych wymagań ochrony podstawowej.

Co widać na tablicy rozdzielczej

Nowoczesna rozdzielnica piętrowa lub mieszkaniowa powinna zawierać wyłącznik różnicowoprądowy RCD o prądzie różnicowym 30 mA. Jego obecność to silna przesłanka, że instalacja posiada przewód ochronny, bo sam RCD bez uziemienia nie ochroni skutecznie przed dotykiem pośrednim. W praktyce oznacza to, że sam fakt montażu różnicowoprądowego na tablicy mieszkania sugeruje wcześniejszą modernizację, choć nie daje gwarancji ciągłości przewodu PE aż do ziemi.

W blokach z wielkiej płyty sytuacja bywa osobliwa: piony zostały wymienione, ale gniazdka w lokalach pozostały stare. Wspólnoty mieszkaniowe decydują się wtedy na częściową modernizację, pozostawiając lokatorom dylemat, czy ufać deklaracji zarządu, czy zweryfikować stan samodzielnie. Rozsądek nakazuje to drugie podejście, bo koszt pomiaru jest niewielki wobec potencjalnych konsekwencji.

Prosty test, który można zrobić samemu

Próbnik napięcia w kształcie śrubokręta pokaże obecność fazy, ale nie powie nic o uziemieniu. Do weryfikacji ciągłości przewodu ochronnego potrzebny jest miernik uniwersalny ustawiony na zakres omomierza. Jedną sondę przykłada się do bolca gniazdka, drugą do znanego punktu uziemionego, na przykład metalowej rury wodociągowej w piwnicy lub rury centralnego ogrzewania biegnącej przez klatkę schodową. Odczyt poniżej kilku omów sugeruje ciągłość, ale wynik powyżej 10 Ω wymaga interwencji fachowca.

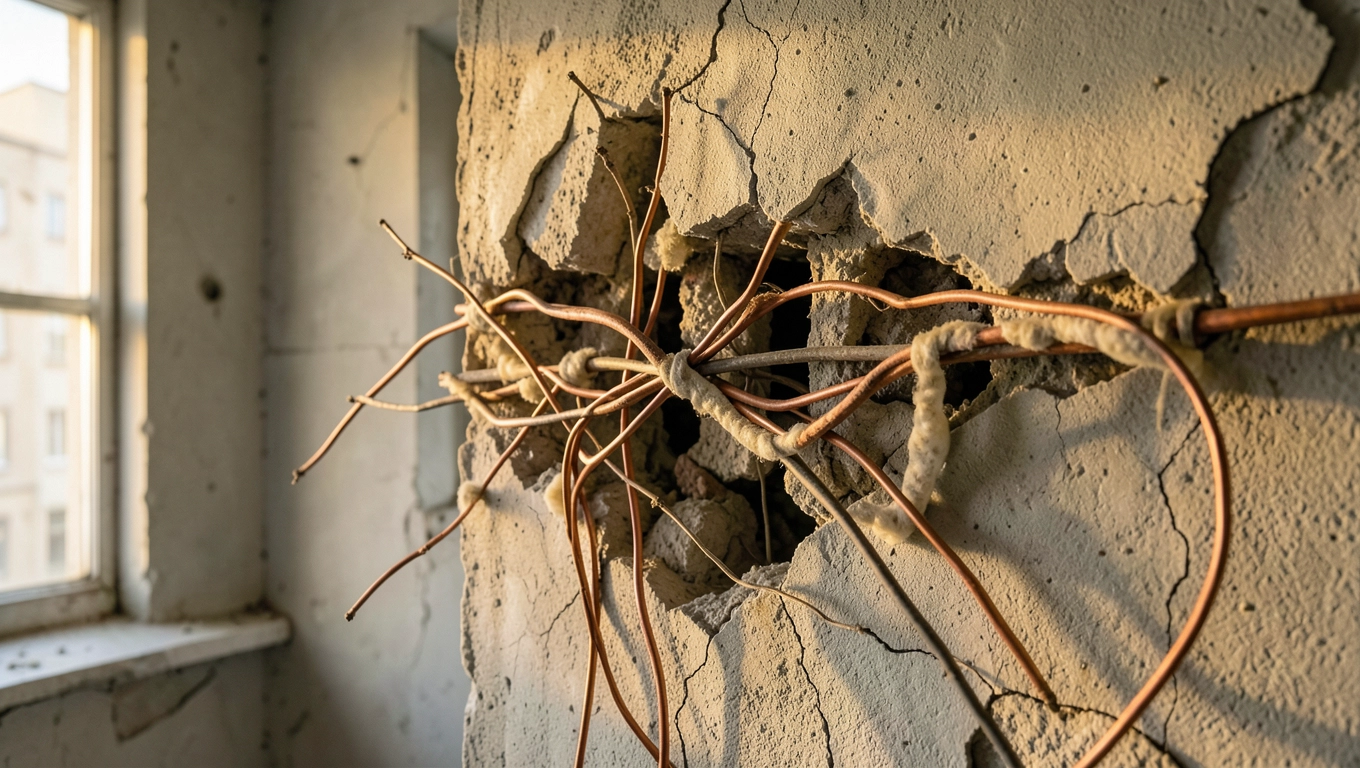

Uziemienie w starszym bloku co zrobić, gdy go brakuje

Bloki wzniesione przed 1992 rokiem projektowano według normy PN-92/E-08100, która dopuszczała tzw. zerowanie ochronne zamiast klasycznego uziemienia. Polegało ono na wykorzystaniu przewodu neutralnego N jako ochronnego, co w razie przerwania tego przewodu w sieci mogło doprowadzić do pojawienia się napięcia na obudowach urządzeń. Po tragicznych wypadkach w kolejnych dekadach przepisy zaostrzyły się, a obowiązująca dziś norma PN-HD 60364-4-41 wymaga osobnego przewodu ochronnego PE oraz samoczynnego wyłączenia zasilania w czasie nieprzekraczającym 0,4 s.

Modernizacja starej instalacji w bloku różni się zasadniczo od tej samej pracy w domu jednorodzinnym. Wspólnota mieszkaniowa dysponuje jedynym punktem uziomowym przy budynku, zwykle fundamentowym lub otokowym, a przewody ochronne wszystkich mieszkań zbiegają się na głównej szynie wyrównawczej w piwnicy. Wymiana pionów, dołożenie RCD i doprowadzenie osobnego PE do każdego lokalu wymaga zgody zarządu oraz projektu sporządzonego przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej.

Realne scenariusze dla zarządu i lokatorów

Remont klatki schodowej bywa okazją do wymiany pionów i dołożenia szyny wyrównawczej, jeśli wcześniej jej brakowało. Koszt takiej operacji rozkłada się proporcjonalnie na wszystkich współwłaścicieli, a efekty obejmują cały budynek. Alternatywą jest remont jedynie wewnątrz lokalu, ale wtedy bez modernizacji pionu prace mają sens wyłącznie w obrębie własnych czterech ścian i nie chronią przed prądem błądzącym po metalowych elementach konstrukcji.

Czasem najrozsądniejszym rozwiązaniem okazuje się montaż wyłącznika różnicowoprądowego o wysokiej czułości, nawet 30 mA, bez wymiany całej instalacji. RCD nie zastępuje uziemienia, ale w połączeniu z uziemieniem lub zerowaniem tworzy układ, który reaguje na pierwsze objawy uszkodzenia izolacji. Warto pamiętać, że w obiektach bez przewodu PE można spotkać rozwiązania klasy II, czyli urządzenia z podwójną izolacją, oznaczone symbolem podwójnego kwadratu. Taki sprzęt AGD nie wymaga połączenia ochronnego, choć nie wyklucza uziemienia reszty instalacji.

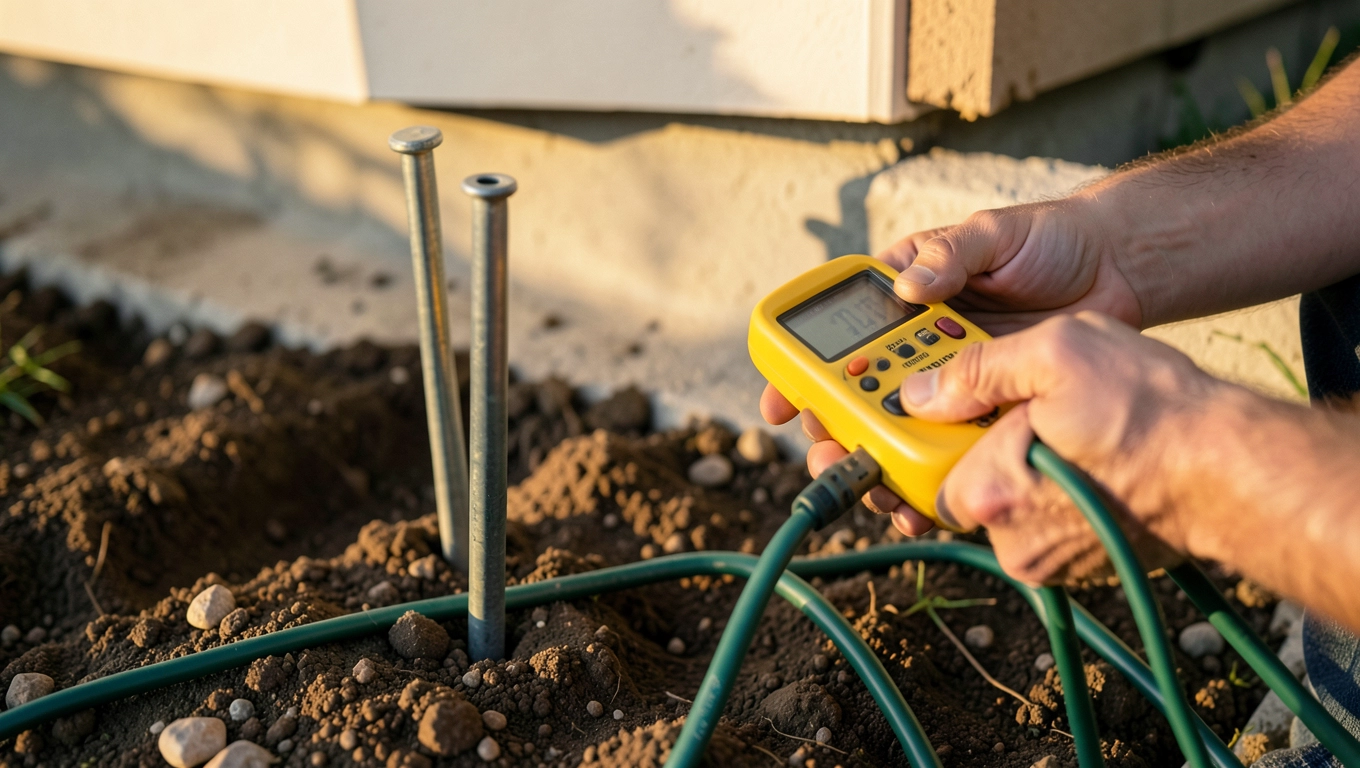

Pomiary uziemienia w mieszkaniu kto, czym i za ile

Pomiar rezystancji uziemienia wymaga miernika impedancji pętli zwarcia lub wyspecjalizowanego miernika rezystancji uziemienia metodą techniczną bądź cęgową. Urządzenie generuje prąd pomiarowy i rejestruje spadek napięcia między badanym uziomem a sondą pomocniczą wbijaną w grunt. Wynik to konkretna liczba w omach, która pozwala ocenić jakość połączenia z ziemią.

Pomiar może wykonać wyłącznie osoba posiadająca świadectwo kwalifikacyjne SEP w zakresie eksploatacji lub dozoru. Uprawnienia te potwierdzają znajomość przepisów bezpieczeństwa oraz umiejętność posługiwania się przyrządami pomiarowymi. Po zakończeniu pomiarów elektryk sporządza protokół zawierający datę, lokalizację punktów pomiarowych, zastosowaną metodę, warunki pogodowe i uzyskane wartości. Taki dokument stanowi podstawę do odbioru instalacji oraz dowód w razie kontroli nadzoru budowlanego.

Wartości graniczne, które mają znaczenie

Dla instalacji odgromowej norma PN-EN 62305-3 dopuszcza rezystancję uziomu poniżej 10 Ω, a w gruntach o wysokiej rezystywności poniżej 30 Ω pod warunkiem zastosowania dodatkowych środków ochrony. Dla uziemienia ochronnego instalacji elektrycznej wymaganie jest mniej restrykcyjne, bo skuteczność zależy przede wszystkim od impedancji pętli zwarcia, której pomiar obejmuje całą drogę prądu. W praktyce jednak rezystancja uziomu powyżej 30 Ω w typowych warunkach budzi niepokój i wymaga poprawy.

Ceny pomiarów różnią się w zależności od zakresu i regionu Polski. Pojedynczy punkt pomiarowy z wpisem do protokołu to koszt od 80 do 150 zł, a kompletny przegląd instalacji w mieszkaniu z kilkoma obwodami, RCD i protokołem w formie papierowej lub elektronicznej mieści się w przedziale 200-500 zł. Do tego dochodzi ewentualna opłata za dojazd, która w mniejszych miejscowościach potrafi wynieść tyle co sam pomiar.

Jak często powtarzać pomiary

Przepisy nie narzucają rytmu pomiarów uziemienia w mieszkaniu, lecz dobra praktyka inżynierska zaleca kontrolę co pięć lat dla instalacji piorunochronnej i co rok w obiektach o intensywnej eksploatacji. W budynkach mieszkalnych rozsądne minimum to pomiar przy okazji generalnego remontu instalacji oraz każdorazowo po burzy z wyładowaniami w pobliżu, gdy istnieje podejrzenie przepięcia.

Sprawna instalacja elektryczna w bloku opiera się na trzech filarach: ciągłym przewodzie ochronnym PE, sprawnym wyłączniku różnicowoprądowym oraz uziomie o rezystancji mieszczącej się w normie. Zaniedbanie któregokolwiek z tych elementów oznacza, że prąd porażeniowy może znaleźć drogę przez ciało domownika zanim zadziała jakiekolwiek zabezpieczenie. Weryfikacja stanu instalacji to nie fanaberia, lecz konkretna czynność, która zabiera kilka godzin i może zapobiec tragedii rozgrywającej się w ułamku sekundy.
