Instalacje elektryczne w obiektach przemysłowych bez przestojów

Jedna niespodziewana awaria potrafi zatrzymać linię produkcyjną na kilkanaście godzin, a w najgorszym scenariuszu na cały weekend. Dla średniej wielkości zakładu to konkretne 30-50 tys. zł utraconego przychodu dziennie, nie licząc kar za niedotrzymane terminy dostaw i kosztów nadgodzin, które i tak nie przywrócą rytmu produkcji. Profesjonalne usługi elektryczne dla obiektów przemysłowych zaczynają się tam, gdzie kończy się improwizacja od precyzyjnego audytu, przez dobór komponentów pod konkretne warunki pracy, aż po odbiory UDT i przekazanie dokumentacji, która pozwoli zakładowi działać spokojnie przez kolejne lata. Różnica między instalacją zaprojektowaną „na styk" a taką z rezerwą mocy i przemyślanym podziałem obwodów ujawnia się zwykle po dwóch, trzech latach eksploatacji, kiedy okazuje się, że rozbudowa linii wymagałała kosztownej przebudowy szafy głównej zamiast prostego podłączenia nowego pola. Poniżej pełna ścieżka techniczna, której świadomy inwestor oczekuje od wykonawcy konkretne normy, realne pułapki i konkretne liczby, które warto znać zanim padnie pierwszy podpis na umowie.

• Projektowanie instalacji elektrycznych w zakładach produkcyjnych
• Montaż i modernizacja instalacji w halach przemysłowych
• Rozdzielnie i szafy sterownicze do stref EX oraz trudnych warunków
• Pomiary, odbiory UDT i bezpieczeństwo zgodne z PN-HD 60364
• Proces realizacji od pierwszego kontaktu do przekazania hali

Projektowanie instalacji elektrycznych w zakładach produkcyjnych

Projekt wykonawczy to nie rysunek poglądowy, lecz dokument, który musi przejść weryfikację w nadzorze i który musi zgodzić się co do amperów ze złączem u dostawcy energii. Rozpoczyna się od bilansu mocy osobno dla odbiorników siłowych (silniki, nagrzewnice, piece), osobno dla oświetlenia i gniazd oraz dla systemów sterowania i automatyki. Dopiero suma tych trzech kategorii, pomnożona przez współczynnik jednoczesności (zwykle 0,6-0,8 dla hal produkcyjnych), daje moc zapotrzebowaną, którą operator sieci dystrybucyjnej uwzględnia w warunkach przyłączenia.

Równolegle powstaje schemat ideowy rozdzielni głównej z podziałem na sekcje: zasilanie podstawowe, rezerwa, obwody siłowe, obwody sterownicze, kompensacja mocy biernej. Każda sekcja musi być zabezpieczona selektywnie, żeby zwarcie na jednej linii nie wyłączało całego zakładu. Projektant dobiera wyłączniki kompaktowe i rozłączniki tak, aby charakterystyki czasowo-prądowe kolejnych zabezpieczeń w łańcuchu (od transformatora do odbiornika) nie pokrywały się. To właśnie ta selektywność decyduje, czy awaria jednej tokarki wyłączy całą halę, czy tylko jeden jej fragment.

Kolejnym krokiem jest wyznaczenie stref zagrożenia wybuchem wymagane tam, gdzie w powietrzu pojawia się pył mączny, opar rozpuszczalników albo gaz techniczny. W takich przestrzeniach obowiązuje dyrektywa ATEX 2014/34/UE, a urządzenia muszą posiadać oznaczenie grupy II, kategorii odpowiedniej do strefy (1 lub 2 dla gazów, 21 lub 22 dla pyłów). Dobranie osprzętu o właściwym stopniu ochrony Ex to różnica między normalnym przeglądem a kosztownym dochodzeniu powypadkowym.

Projekt uwzględnia także trasy kablowe, ich odległości od źródeł ciepła i instalacji wodnych oraz sposób prowadzenia w korytkach, drabinkach lub rurach osłonowych. Zaplanowanie trasy przed robotami budowlanymi pozwala uniknąć sytuacji, w której instalacja elektryczna musi omijać wentylację, co wydłuża przewody i zwiększa spadki napięcia. Każdy dodatkowy metr kabla YDY 4×10 to nie tylko koszt materiału, ale i ~0,5% straty napięcia na każde 100 m, co przy długich halach potrafi zjeść zapas, który projektant zostawił na rozruch silnika.

Wskazówka: dobrym zwyczajem jest żądanie od projektanta jednocześnie wersji trójfazowej rozdzielni z polem rezerwy. Pole puste kosztuje kilkaset złotych w materiale, a podczas rozbudowy oszczędza kilkanaście tysięcy złotych na przebudowie szafy.

Jak wygląda ścieżka realizacji

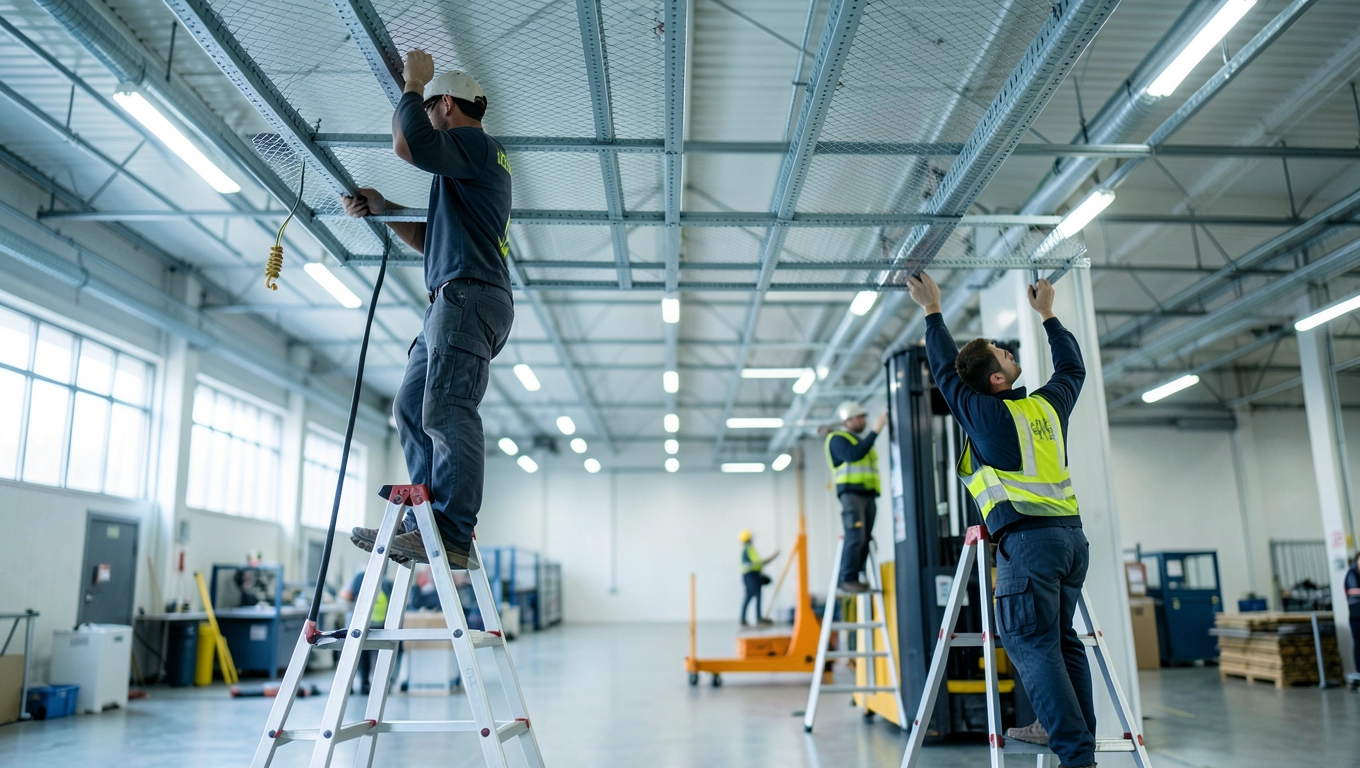

Montaż i modernizacja instalacji w halach przemysłowych

Montaż nowej instalacji w czynnym zakładzie wymaga ścisłego podziału na strefy i okien czasowych. W halach spożywczych, gdzie produkcja odbywa się w systemie trzyzmianowym, jedynym akceptowalnym oknem są weekendy i krótkie postoje technologiczne. Dlatego prefabrykacja rozdzielni w warsztacie, a nie na miejscu, to absolutna podstawa. Szafa przyjeżdża jako gotowy moduł z oznaczonymi żyłami, przetestowany pod napięciem na obiekcie zostaje tylko podłączenie kabli zasilających i odpływowych.

Przy modernizacji kluczowe jest ustalenie, które obwody można wyłączyć na czas prac, a które wymagają zasilania z bypassu. Agregat prądotwórczy lub UPS mostkowy o mocy pokrywającej przynajmniej 80% zapotrzebowania krytycznych odbiorników pozwala prowadzić prace na rozdzielni głównej bez przerywania pracy sterowni, chłodni czy serwerowni. Tego typu rozwiązania wymagają wcześniejszego uzgodnienia z działem utrzymania ruchu i z energetykiem zakładowym.

Okablowanie siłowe prowadzi się zwykle w drabinkach kablowych przy stropie lub pod sufitem technicznym, zachowując minimalne odległości: 25 cm od rur wodnych i grzewczych, 10 cm od instalacji teletechnicznych. Przy większych przekrojach (np. YKY 5×70) trzeba uwzględnić promień gięcia (minimum 10 średnic kabla) i zostawić zapasy montażowe na końcach zwykle 1,5-2 m które umożliwią późniejsze podłączenie do zacisków bez konieczności przedłużania kabla.

Instalacja przeciwporażeniowa i uziemienia to osobny temat, często traktowany po macoszemu. Skuteczność ochrony przeciwporażeniowej zależy od rezystancji uziemienia dla instalacji TN-S w obiektach przemysłowych wymaga się wartości poniżej 5 Ω, a w trudnych warunkach gruntowych (piasek, kamień) osiąga się to przez dodatkowe sondy pionowe lub bednę otokową ułożoną w wykopie fundamentowym. Zaniedbanie tego etapu wychodzi przy pierwszych pomiarach impedancji pętli zwarcia.

Uwaga: brak dokumentacji powykonawczej to nie tylko kłopot przy audytach UDT, ale realne zagrożenie przy każdej kolejnej modernizacji. Ekipa, która przyjdzie za trzy lata, powinna móc odczytać z rysunku, który obwód zasila które urządzenie, jaki ma przekrój i gdzie biegnie trasa kablowa.

Co powinno znaleźć się w dokumentacji powykonawczej

• Schematy rozdzielni z oznaczeniem zacisków i listwą kablową w pliku DWG i PDF
• Protokoły pomiarów: impedancja pętli zwarcia, rezystancja izolacji, działanie ochrony przeciwporażeniowej
• Atesty i deklaracje zgodności CE dla wszystkich zamontowanych urządzeń
• Schemat tras kablowych naniesiony na rzut hali z podziałem na strefy
• Kopia uprawnień SEP i/lub UDT osób wykonujących prace

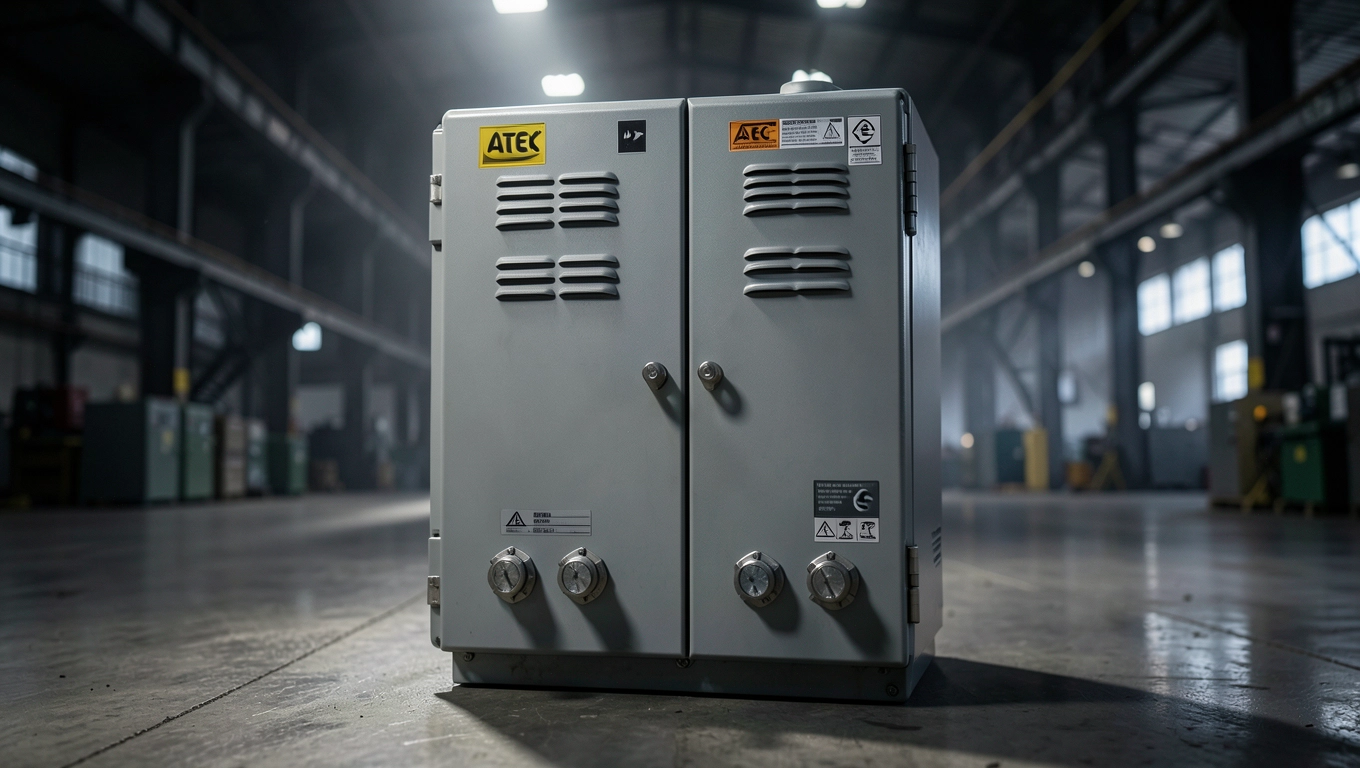

Rozdzielnie i szafy sterownicze do stref EX oraz trudnych warunków

Rozdzielnia główna w hali przemysłowej to nie blaszane pudło z wyłącznikami, lecz precyzyjne urządzenie projektowane pod konkretne warunki. Norma PN-EN 61439 definiuje szereg prób (m.in. próba nagrzewania, próba zwarciowa, próba wytrzymałości dielektrycznej), które musi przejść szafa zanim zostanie dopuszczona do eksploatacji. Producenci tacy jak Schneider Electric, ABB czy Siemens dostarczają certyfikowane systemy rozdzielcze różnica polega na tym, że obudowa dobrana pod konkretny produkt ma gwarantowaną zdolność do odprowadzania ciepła i odporność zwarciową.

W halach z wilgocią, pyłem lub agresywną atmosferą (zakłady chemiczne, mleczarskie, papiernicze) obudowa musi mieć odpowiedni stopień ochrony IP. Dla typowych hal produkcyjnych wystarczy IP54, ale w strefach mokrych lub zapylonych konieczne jest IP65. To nie koszt widzimisię obudowa IP65 zamyka obwód ochrony przed pyłem i strumieniami wody, co w praktyce oznacza brak konieczności czyszczenia wnętrza co kilka tygodni.

W strefach zagrożenia wybuchem obowiązują obudowy w wykonaniu Ex d (ognioszczelne) lub Ex e (wzmocnione). Różnica między nimi jest fundamentalna: Ex d wytrzymuje wewnętrzną eksplozję i nie przepuszcza płomienia na zewnątrz, a Ex e zapobiega iskrzeniu i utrzymuje temperaturę obudowy poniżej granicy zapłonu medium. Dobór niewłaściwyego wykonania oznacza niedopuszczalne zagrożenie i jednocześnie odmowę odbioru przez nadzór.

Kompensacja mocy biernej to element, którego wielu inwestorów nie planuje świadomie, a który pojawia się na fakturze za energię jak co miesiąc. Silniki indukcyjne, popularne w przemyśle, pobierają moc bierną, za którą zakład płaci karę, jeśli współczynnik tg φ spada poniżej 0,4. Kondensatory w baterii automatycznej, sterowane regulatorem, podnoszą tg φ do wymaganych 0,3-0,4, a inwestycja zwraca się zwykle w 12-18 miesięcy. Warto zaplanować baterię z zapasem 20%, bo każda nowa linia produkcyjna oznacza kolejne silniki i kolejne obciążenie bierne.

Parametry rozdzielni w zależności od środowiska

Pomiary, odbiory UDT i bezpieczeństwo zgodne z PN-HD 60364

Norma PN-HD 60364 to europejski zbiór zasad projektowania i wykonania instalacji elektrycznych, który w polskim prawie jest obowiązujący na podstawie rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Nie jest to dokument fakultatywny. Każdy obwód musi być zabezpieczony zgodnie z jej wymaganiami, a każdy pomiar musi być wykonany miernikiem z aktualną legalizacją, w protokole opatrzonym numerem seryjnym przyrządu.

Zakres pomiarów odbiorczych obejmuje: badanie rezystancji izolacji (minimum 0,5 MΩ dla obwodów do 500 V), pomiar impedancji pętli zwarcia, sprawdzenie działania wyłączników różnicowoprądowych (RCD) prądem 30 mA lub 300 mA w zależności od zastosowania, pomiar rezystancji uziemienia oraz sprawdzenie ciągłości przewodów ochronnych. Wyniki trafiają do protokołu, który z kolei stanowi podstawę do wpisu do książki obiektu i do odbioru przez nadzór budowlany lub UDT.

Dozór Urzędu Dozoru Technicznego dotyczy urządzeń, nie samych instalacji ale w praktyce wiele elementów instalacji przemysłowej podlega dozorowi. Wózki jezdniowe, suwnice, dźwigniki, zbiorniki ciącieniowe, instalacje odgromowe i stacje transformatorowe to wszystko wymaga rejestracji i okresowych badań. Brak ważnego świadectwa UDT to nie tylko grzywna, ale i odmowa wypłaty odszkodowania przez ubezpieczyciela w razie wypadku.

Oświetlenie przemysłowe to pozornie prosty temat, który w praktyce ma ogromny wpływ na bezpieczeństwo i wydajność pracy. Normy serii PN-EN 12464 definiują natężenie oświetlenia w zależności od rodzaju pracy: 300 lx dla montażu precyzyjnego, 200 lx dla hal magazynowych, 500 lx i więcej przy kontroli jakości. Diody LED o temperaturze barwowej 4000-5000 K zapewniają neutralną biel, która minimalizuje zmęczenie wzroku warto to uwzględnić przy modernizacji starych opraw sodowych, które dają żółtawą poświatę i zużywają 2-3 razy więcej energii.

Zasilanie awaryjne w zakładzie przemysłowym ma dwa cele: bezpieczeństwo ewakuacji (oświetlenie awaryjne 1-3 godz.) i ciągłość procesu (UPS lub agregat). UPS online o podwójnej konwersji chroni elektronikę sterującą przed mikrozanżami, które potrafią zawiesić sterownik PLC i zatrzymać całą linię. Agregat prądotwórczy z autostartem w 10-15 sekund przejmuje zasilanie po zaniku sieci to wystarczająco długo, żeby układ sterowania bezpiecznie wyłączył proces w kontrolowany sposób.

Rada praktyka: przeglądy okresowe instalacji elektrycznej w zakładzie przemysłowym powinny odbywać się nie rzadziej niż co 12 miesięcy dla instalacji podstawowych i co 6 miesięcy dla stref Ex. Terminy te wynikają z §183 rozporządzenia w sprawie warunków technicznych oraz zaleceń normy PN-HD 60364-6.

Najczęstsze pułapki inwestorów checklist unikania

• Oszczędność na projekcie brak dokumentacji oznacza odmowę odbioru i kosztowną przebudowę po fakcie.
• Brak rezerwy mocy 20-30% zapasu w rozdzielni to obowiązek, nie luksus, jeśli planowana jest rozbudowa.
• Ignorowanie warunków środowiskowych obudowa IP54 w strefie mokrej to gwarantowane uszkodzenie w ciągu 2 lat.
• Brak dokumentacji powykonawczej każda następna ekipa zaczyna od zgadywania, co jest gdzie podłączone.
• Brak przeglądów okresowych przegrzane złącze kablowe widoczne dopiero po pożarze.
• Wybór wykonawcy tylko po cenie najniższa oferta zwykle nie uwzględnia prefabrykacji i pomiarów.
• Brak dokumentacji Ex montaż zwykłej oprawy w strefie 1 to złamanie dyrektywy i odpowiedzialność karna.

Proces realizacji od pierwszego kontaktu do przekazania hali

Profesjonalna usługa zaczyna się od rozmowy telefonicznej i krótkiego wywiadu technicznego, a nie od wyceny na ślepo. Wykonawca musi zapytać o moc przyłączeniową, charakter odbiorów, warunki środowiskowe i wymagania UDT. Bez tych danych każda oferta będzie zawyżona o bufor na niewiadome albo zaniżona do poziomu, na którym nie da się jej zrealizować zgodnie ze sztuką.

Czas realizacji typowego zlecenia (hala 1000-2000 m², średnie obciążenie 200-400 kW) wynosi od 6 do 10 tygodni: 1-2 tygodnie na projekt, 3-4 tygodnie na prefabrykację rozdzielni, 1-2 tygodnie na montaż na obiekcie, kilka dni na pomiary i odbiory. Skrócenie tego harmonogramu jest możliwe przy prostych modernizacjach, ale próba wymuszenia tygodniowej realizacji pełnej instalacji w czynnym zakładzie kończy się zwykle kompromisami na bezpieczeństwie.

Gwarancja na wykonane prace wynosi zwykle od 24 do 60 miesięcy, a na komponenty zależy od producenta Schneider Electric daje na swoje rozdzielnie nawet 2 lata gwarancji, ABB na wyłączniki kompaktowe podobnie. Wykonawca z uprawnieniami SEP D (dozór) i E (eksploatacja) potrafi samodzielnie prowadzić dokumentację i podpisywać protokoły, co eliminuje konieczność angażowania inspektora zewnętrznego przy każdym pomiarze.

Realizacja w czynnym obiekcie wymaga ustaleń BHP: wygrodzenia stref prac, oznakowania, szkolenia stanowiskowego dla ekipy, a w zakładach z produkcją żywności dodatkowo zasad higieny (kombinezony, obuwie, mycie rąk). Wykonawca, który tego nie ustala na etapie oferty, zwykle organizuje to dopiero na miejscu a wtedy okazuje się, że planowany montaż nie może się odbyć w zaplanowanym terminie.

Efekty dobrze zaprojektowanej i zrealizowanej instalacji elektrycznej są policzalne. W zakładach, które przeszły kompleksową modernizację rozdzielni i wymianę okablowania, średni czas między awariami (MTBF) wydłuża się trzykrotnie, a straty mocy w kablach spadają o 15-25% dzięki lepszemu doborowi przekrojów i kompensacji. Zwrot z inwestycji widoczny jest zwykle w horyzoncie 3-5 lat, przy czym największy udział mają oszczędności na karach za moc bierną i na skróceniu nieplanowanych przestojów.

Co zyskuje inwestor decydujący się na pełen zakres

Jedna odpowiedzialność za całość od audytu, przez projekt, prefabrykację, montaż, aż po odbiory UDT. Jedna dokumentacja powykonawcza w jednym miejscu. Jeden telefon w razie awarii. To oszczędza nie tyle pieniędzy, co czasu i nerwów a te dwa zasoby w przemyśle kosztują więcej niż najdroższa nawet rozdzielnia.

Zaproszenie do kontaktu: wycena i audyt wstępny nie wymagają zobowiązań. Wystarczy przesłać rzut hali, informację o mocy przyłączeniowej i krótki opis planowanego zakresu, żeby w ciągu 24 godzin otrzymać wstępną propozycję z konkretnymi liczbami, a nie szacunkami z widełkami.

Branże, w których świadczone są usługi

Zakłady produkcyjne (motoryzacja, AGD, obróbka metali), hale magazynowe i centra logistyczne, oczyszczalnie ścieków i stacje uzdatniania wody, ciepłownie i kotłownie przemysłowe, zakłady spożywcze (mleczarnie, piekarnie, ubojnie), zakłady chemiczne i farmowstyczne, energetyka (rozdzielnie SN, stacje transformatorowe), a także linie technologiczne w cementowniach i hutach. Każda z tych branż ma własne specyficzne wymagania, które różnią się zarówno stopniem ochrony IP, jak i obowiązującymi normami branżowymi oraz wymaganiami UDT.

Warto pamiętać: w zakładach spożywczych obowiązują dodatkowo wymagania HACCP i normy higieniczne obudowy rozdzielni nie mogą mieć szczelin, w których gromadzi się brud. W zakładach chemicznych konieczne są materiały odporne na opary kwasów i zasad. W energetyce obowiązuje dyrektywa SEP i szereg norm operatorów sieci dystrybucyjnych, które regulują parametry zabezpieczeń od strony SN.

Dokumenty i normy stanowiące podstawę opracowania: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 61439 (Rozdzielnie niskonapięciowe), PN-EN 12464 (Oświetlenie miejsc pracy), Dyrektywa ATEX 2014/34/UE, Dyrektywa 2014/35/UE (niskonapięciowa), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Przemysłu z 8 października 2013 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń ciśnieniowych, przepisy Urzędu Dozoru Technicznego.
