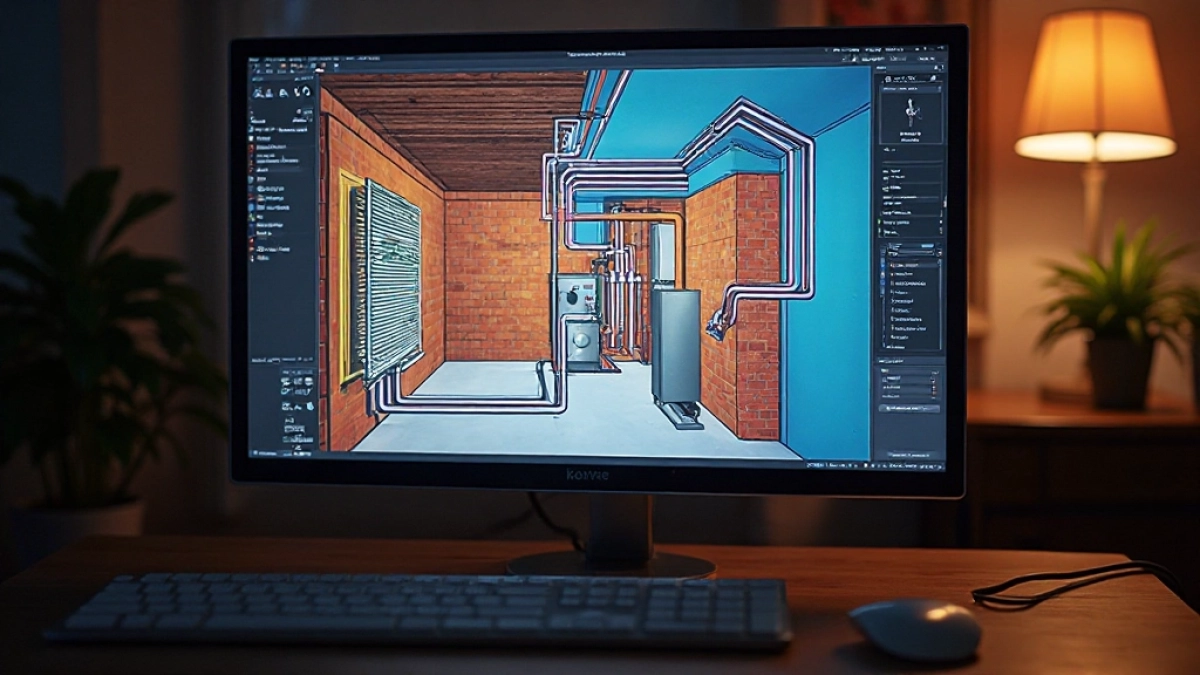

Symulator instalacji centralnego ogrzewania – dobór armatury bez tabel
Ręczne dobieranie średnic, zaworów i pomp w rozbudowanej instalacji centralnego ogrzewania potrafi pochłonąć cały dzień pracy, a mimo to zostawia pole do błędów, które ujawniają się dopiero zimą w postaci zimnych kaloryferów na piętrze i szumu w rurach na parterze. Symulator instalacji centralnego ogrzewania rozwiązuje ten problem, zamieniając żmudne obliczenia hydrauliczne i cieplne w przejrzysty, iteracyjny proces, w którym każda zmiana średnicy czy nastawy zaworu natychmiast pokazuje konsekwencje w całej sieci. Poniżej znajdziesz przegląd najważniejszych mechanizmów takich narzędzi, porównanie dwóch popularnych programów oraz trzy scenariusze projektowe od domu jednorodzinnego po obiekt z 12 000 punktów grzewczych.
- Dobór zaworów i średnic przewodów w symulatorze co
- IMI Hydronic vs Audytor C.O. porównanie programów do obliczeń hydraulicznych
- Symulacja c.o. w dużych budynkach dom, osiedle, szpital
- Kalkulator mocy grzejnika
- Dla kogo jest symulator instalacji centralnego ogrzewania
Dobór zaworów i średnic przewodów w symulatorze co
Sednem każdego symulatora jest algorytm, który rozwiązuje układ równań opisujących przepływ czynnika w każdym odgałęzieniu. Program wczytuje zapotrzebowanie cieplne każdego grzejnika, wyznacza wymagany przepływ masowy, a następnie szuka takiej kombinacji średnic i kryz dławiących, by strata ciśnienia w najniekorzystniejszym obiegu nie przekroczyła ciśnienia dyspozycyjnego pompy.
Wartość Dpgmin (minimalna różnica ciśnienia na zaworze termostatycznym) pełni tu rolę drogowskazu: jeśli w najdalszym grzejniku ciśnień zabraknie, zawór nie utrzyma nastawy i pomieszczenie zacznie się wyziębiać mimo nominalnej mocy grzejnika. W praktyce oznacza to konieczność wyboru mniejszych oporów na krótszych gałęziach, co realizuje się przez kryzy dławiące albo zawory z podwójną regulacją.
Autorytet zaworu, czyli jego zdolność do precyzyjnego tłumienia przepływu w szerokim zakresie nastaw, decyduje o stabilności regulacji. Regulatory różnicy ciśnienia wpinane w obieg mieszacza ograniczają wahania wywołane zamykaniem innych zaworów, co jest szczególnie ważne w budynkach o złożonej strukturze pionów.
Nowoczesny program do projektowania instalacji c.o. idzie o krok dalej: automatycznie dobiera wymiennikowe węzły mieszkaniowe, bufory akumulacyjne i grupy pompowe, uwzględniając sprawność wymiennika oraz charakterystykę pompy. Przykładowo, dla mocy 20 kW przy standardowym układzie grzejnikowym program zaproponuje średnice zasilania DN20 i powrotu DN20, a dla 50 kW przejdzie na DN25, jednocześnie korygując nastawy zaworów regulacyjnych.
Kluczowa jest też funkcja ostrzegania o błędach wejściowych. Wpisanie zawyżonego Dpgmin powoduje kaskadę komunikatów o nierównomiernym rozkładzie temperatur między piętrami, a zaniżonego o konieczności dołożenia pompy wspomagającej. Mechanizm ten chroni projektanta przed typowym błędem polegającym na bezkrytycznym kopiowaniu nastaw z katalogu bez weryfikacji rzeczywistych warunków pracy.
| Moc cieplna budynku | Średnica zasilania | Średnica powrotu | Przepływ orientacyjny |
|---|---|---|---|
| 10 kW | DN15 | DN15 | 0,43 m³/h |
| 20 kW | DN20 | DN20 | 0,86 m³/h |
| 50 kW | DN25 | DN25 | 2,15 m³/h |
Zyski ciepła od przewodów i ochłodzenie czynnika
Rury przenikające przez pomieszczenia, które mają ogrzać, oddają część ciepła po drodze. W dobrze zaizolowanym budynku zysk ten stanowi około 8-12% zapotrzebowania grzejnika, ale w starszych obiektach bez izolacji potrafi przekroczyć 25%. Symulator uwzględnia ten efekt automatycznie, modyfikując moc grzejnika końcowego tak, by po ochłodzeniu wody w długim pionie temperatura na ostatnim piętrze nie spadła poniżej projektowanej.
Zjawisko ochłodzenia czynnika można ograniczyć, izolując przewody lub stosując większe średnice, co zmniejsza prędkość przepływu i czas kontaktu wody z otoczeniem. Wariant regulacji istniejącej instalacji po dociepleniu budynku wymaga ponownego obliczenia zarówno mocy grzejników, jak i nastaw zaworów program pozwala porównać oba stany na jednym ekranie.
Moduł chłodzenia i praca 4w1
Rozbudowane narzędzia projektowe coraz częściej obejmują moduł HVAC umożliwiający jednoczesne projektowanie grzania i chłodzenia w tym samym pliku. Chłodnice sufitowe, belki chłodzące czy klimakonwektory dobierane są na podstawie tych samych danych wejściowych, ale z odwróconymi znakami: zysk ciepła latem, a nie strata zimą.
Korzyść biznesowa jest bezpośrednia: jeden projekt zamiast dwóch, jeden spójny zestaw materiałów i jedno zestawienie średnic dla obu trybów pracy. W hotelach i szpitalach eliminuje to ryzyko kolizji instalacyjnych, bo wszystkie trasy są widoczne w jednym modelu BIM eksportowanym do DWG.
IMI Hydronic vs Audytor C.O. porównanie programów do obliczeń hydraulicznych
IMI Hydronic to rozbudowany symulator instalacji centralnego ogrzewania, który przeszedł długą ewolucję od wersji 3.6 przez 3.8, 4.1 aż po obecną 7.2. Każda kolejna iteracja przynosiła szybszy silnik obliczeniowy, bogatszą bazę katalogową armatury i grzejników oraz wygodniejszy interfejs. Najnowsza edycja obsługuje do 12 000 grzejników w jednym projekcie, co przekracza potrzeby typowego bloku mieszkalnego i otwiera drogę do modelowania całych kampusów szpitalnych bez sztucznego dzielenia pliku.
Audytor C.O. pozostaje popularny wśród instalatorów i mniejszych pracowni dzięki prostocie obsługi oraz polskiej dokumentacji technicznej. Sprawdza się w domach jednorodzinnych i niewielkich obiektach usługowych, gdzie liczba obiegów nie przekracza kilkudziesięciu. Przy większych projektach zaczyna brakować mu rozbudowanych modułów regulacji i opcji eksportu do formatów BIM.
Różnica pojawia się też w bazie katalogowej. Hydronic zawiera tysiące pozycji armatury i grzejników wielu producentów, pozwala mieszać komponenty w jednym projekcie i automatycznie aktualizować cenniki. Audytor opiera się na węższym zestawie katalogów, co wymaga ręcznego wprowadzania parametrów niestandardowych urządzeń.
Jeśli chodzi o eksport, Hydronic generuje pełną dokumentację DWG i PDF z zestawieniem materiałów, schematem izometrycznym oraz raportem z obliczeń. Audytor ogranicza się do podstawowego zestawienia materiałów i schematu, choć w zupełności wystarcza to do realizacji typowego domu.
| Cecha | IMI Hydronic 7.2 | Audytor C.O. | Ręczne obliczenia |
|---|---|---|---|
| Czas projektu (dom 150 m²) | 2-4 h | 3-5 h | 8-16 h |
| Dokładność doboru średnic | ±2% | ±5% | ±10-15% |
| Eksport DWG/BIM | tak | częściowy | brak |
| Moduł chłodzenia | tak | nie | brak |
| Koszt licencji | bezpłatna po rejestracji | bezpłatna | 0 zł |
Manualne obliczenia wciąż mają sens w przypadku niewielkich modernizacji, gdzie inwestor potrzebuje jedynie szacunku mocy grzejnika. Dla każdej poważniejszej inwestycji symulator instalacji centralnego ogrzewania pozostaje narzędziem, które zwraca się przy pierwszym sezonie grzewczym, gdy eliminuje konieczność kosztownych poprawek.
Symulacja c.o. w dużych budynkach dom, osiedle, szpital
Dom jednorodzinny o powierzchni 150 m² i zapotrzebowaniu 8 kW to najprostszy scenariusz. Symulator wczytuje rzut kondygnacji, rozmieszcza grzejniki zgodnie z projektem architektonicznym i w ciągu kilku minut proponuje średnice, dobiera zawory termostatyczne oraz wyznacza nastawy wstępne. Wystarczy wybrać źródło ciepła kocioł gazowy, pompę ciepła albo węzeł miejski by program dobrał odpowiednią grupę pompową.
Osiedle mieszkaniowe z kilkudziesięcioma mieszkaniami wymaga hierarchizacji obiegów. W Hydronicu każdy budynek staje się podprojektem z własnymi obiegami pionowymi, a całość spina węzeł cieplny z wymiennikiem i automatyką pogodową. Dzięki eksportowi DWG dokumentacja trafia bezpośrednio do modelu BIM koordynowanego z instalacjami elektrycznymi i wodno-kanalizacyjnymi.
Szpital albo hotel z 12 000 punktów grzewczych to ekstremalne wyzwanie obliczeniowe. Program dzieli sieć na strefy, optymalizuje średnice magistrali tak, by uniknąć niepotrzebnych rezerw mocy, a następnie wskazuje miejsca montażu regulatorów różnicy ciśnienia. W efekcie projektant otrzymuje instalację, która pracuje stabilnie niezależnie od pory dnia i obciążenia poszczególnych oddziałów.
Najczęstsze błędy projektowe
Pominięcie minimalnego Dpgmin to klasyka: projektant wpisuje nominalną wartość z katalogu, nie sprawdzając, czy w danym punkcie instalacji ciśnienie dyspozycyjne faktycznie ją zapewnia. Skutkiem jest nierównomierne grzanie parter gorący, piętro chłodne.
Złe dane katalogowe (na przykład przepisanie autorytetu zaworu z innej serii) prowadzą do zawężenia zakresu regulacji i szumu w instalacji. Program ostrzega, gdy wprowadzony zawór ma zbyt niski autorytet dla danego przepływu, ale wymaga to włączenia odpowiedniej opcji kontroli.
Dobór glikolu etylenowego zamiast propylenowego w instalacji, gdzie producent zaworów dopuszcza wyłącznie glikol propylenowy, to błąd materialowy. Tabela zgodności czynników grzewczych w nowoczesnym symulatorze pozwala szybko zweryfikować, czy wybrany roztwór nie uszkodzi uszczelnień.
Brak sprzęgła hydraulicznego między kotłem a instalacją przy pompie o dużej wydajności skutkuje przenoszeniem drgań i hałasem. Symulator podpowiada lokalizację sprzęgła na podstawie różnicy wydajności źródła i obiegu.
Jak zacząć w czterech krokach
- Instalacja i aktywacja licencji pobranie programu ze strony producenta, wypełnienie formularza rejestracyjnego i aktywacja klucza licencyjnego. Całość zajmuje około 15 minut.
- Definiowanie źródła ciepła i obiegów wybór kotła, pompy ciepła lub węzła miejskiego, a następnie rozmieszczenie pionów i obiegów zgodnie z rzutem budynku.
- Dobór zaworów regulacyjnych program automatycznie wyznacza nastawy dla każdego zaworu, uwzględniając Dpgmin i autorytet. W przypadku nowej instalacji wystarczy zaakceptować sugestie.
- Generowanie raportu i eksport zestawienie materiałów, schemat izometryczny, raport z obliczeń oraz eksport DWG lub PDF w ciągu kilku sekund.
Checklist przed uruchomieniem projektu
- Dane wejściowe: zapotrzebowanie cieplne pomieszczeń, rzuty kondygnacji, schemat rozmieszczenia grzejników.
- Wybór czynnika grzewczego: woda czy glikol, stężenie, temperatura projektowa zasilania i powrotu.
- Wersja programu z aktualną bazą katalogową.
- Normy: obliczenia zgodne z PN-EN 12831 dla zapotrzebowania cieplnego oraz PN-EN 15316 dla sezonowej sprawności instalacji.
Mini-glosariusz
Autorytet zaworu zdolność zaworu do precyzyjnej regulacji przepływu; im wyższy, tym stabilniejsza praca.
Dpgmin minimalna różnica ciśnienia wymagana do prawidłowej pracy zaworu termostatycznego.
Sprzęgło hydrauliczne element oddzielający hydraulicznie obieg kotłowy od instalacji, tłumiący drgania i wyrównujący wydajność pomp.
Kalkulator mocy grzejnika
Dla kogo jest symulator instalacji centralnego ogrzewania
Projektant z uprawnieniami HVAC otrzymuje narzędzie skracające czas pracy o rząd wielkości i eliminujące rutynowe pomyłki. Instalator zyskuje pewność, że dobrane średnice i zawory faktycznie zapewnią równomierne grzanie bez konieczności kosztownych poprawek na budowie. Inwestor z kolei dostaje przejrzystą dokumentację z zestawieniem materiałów i raportem z obliczeń, co ułatwia kontrolę kosztów.
Niezależnie od skali projektu, program do projektowania instalacji c.o. pozwala przejść od intuicyjnych szacunków do precyzyjnych obliczeń opartych na fizyce przepływu i wymiany ciepła. Zimą nie ma nic gorszego niż świadomość, że kaloryfer w sypialni pozostaje zimny, bo ktoś zapomniał o jednym parametrze a wystarczyło uruchomić symulator i pozwolić mu zoptymalizować sieć.
Źródła danych i normy: PN-EN 12831 (zapotrzebowanie cieplne budynków), PN-EN 15316 (sprawność sezonowa instalacji grzewczych), dokumentacja techniczna programu do projektowania instalacji c.o. (strona producenta), materiały szkoleniowe z zakresu hydrauliki instalacji centralnego ogrzewania. Dane liczbowe dotyczące wydajności i sprawności zaworów zgodne z kartami katalogowymi producentów armatury regulacyjnej.
