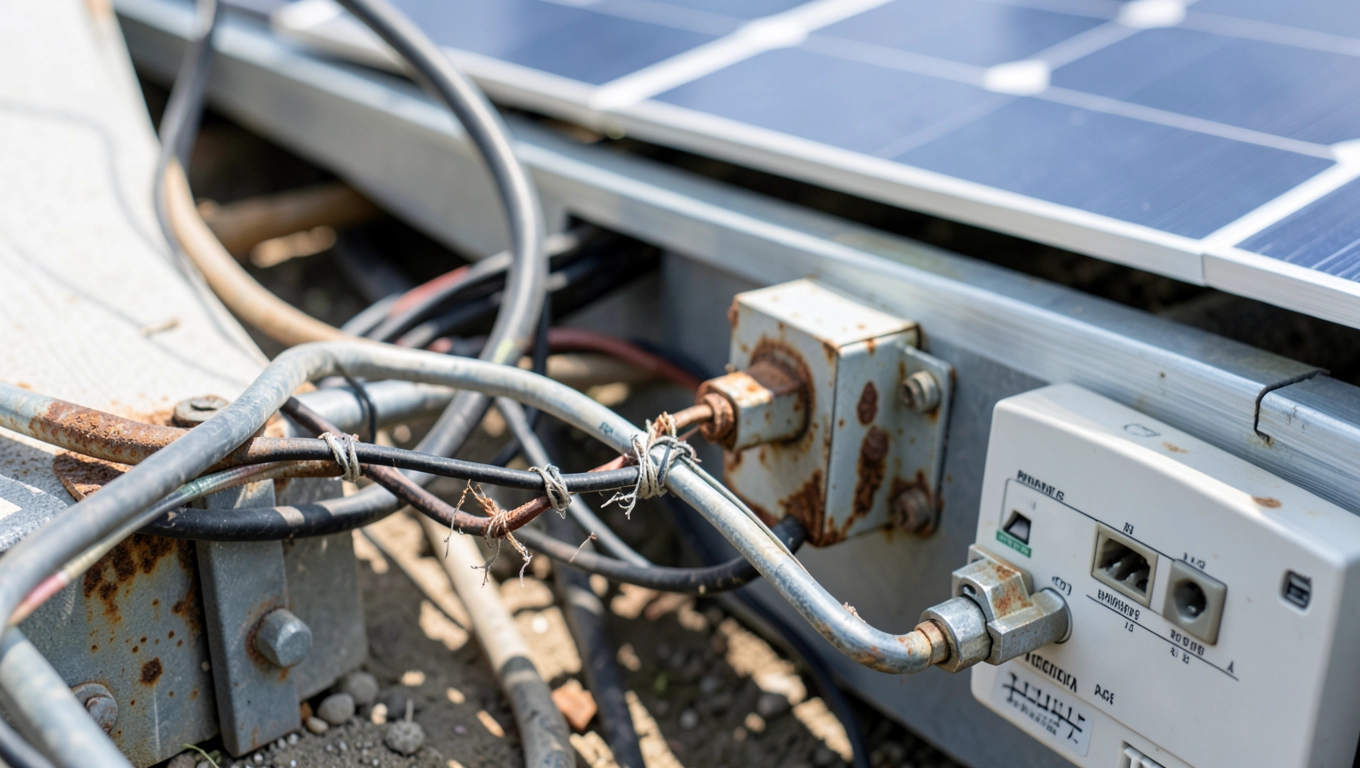

Stara instalacja elektryczna a fotowoltaika w 2025 roku

Właściciele domów coraz częściej chcą połączyć stare, często przestarzałe instalacje elektryczne z nowoczesnymi źródłami energii, takimi jak systemy fotowoltaiczne, by obniżyć koszty energii i zwiększyć samowystarczalność. Kluczowym krokiem w tym procesie jest rzetelna weryfikacja stanu istniejącej instalacji oraz, w razie potrzeby, jej modernizacja, aby mogła bezpiecznie obsłużyć dodatkowe obciążenia i warunki pracy związane z PV. Niejednokrotnie warto przeprowadzić ocenę ochrony przeciwporażeniowej, dobór odpowiednich zabezpieczeń (wyłączniki nadprądowe, różnicowoprądowe, uziemienie) oraz ewentualne przebudowanie obwodów, aby uniknąć przeciążeń i zapewnić stabilną pracę całego układu. Tylko poprzez profesjonalne zaplanowanie i zgodność z obowiązującymi normami instalacja będzie bezpieczna, efektywna i gotowa na integrację z systemem fotowoltaicznym.

• Wymogi techniczne dla instalacji fotowoltaicznej w starym budownictwie
• Modernizacja instalacji elektrycznej pod fotowoltaikę – co i jak?
• Rola falownika w systemie fotowoltaicznym i wpływ na starą instalację
• Q&A

Z odnawialnych źródeł energii stało się standardem, nie tylko z dbałości o środowisko, ale także z korzyści finansowych. Instalacja fotowoltaiczna ma za zadanie wyprodukować energię ze słońca. Panele fotowoltaiczne zbudowane są z ogniw, które zmieniają energię pobraną z promieni słonecznych w prąd elektryczny. Zjawisko nazywane jest efektem fotowoltaicznym. Instalacja fotowoltaiczna w nowym budownictwie jest czymś powszechnym. Wiele osób zastanawia się, czy możliwe jest zamontowanie instalacji fotowoltaicznej w starym budownictwie. Odpowiedź brzmi: tak. Gospodarstwa domowe również mogą stać się bardziej ekologiczne, jednocześnie ciesząc się oszczędnościami. Ale co dalej? Warto rzucić okiem na konkretne dane.

Z powyższej tabeli jasno wynika, że adaptacja starej instalacji pod fotowoltaikę nie jest jedynie kwestią „podpięcia się”, ale kompleksową operacją, której celem jest zapewnienie bezpieczeństwa i efektywności. Przykładowo, cienkie aluminiowe przewody, które lata temu były standardem, dzisiaj są realnym zagrożeniem w przypadku obciążenia ich prądem z paneli. Połączenia mogą się grzać, co w efekcie prowadzi do uszkodzenia instalacji, a nawet pożaru. To tak, jakby próbować podłączyć nowoczesne, szybkie auto do starego, zatłoczonego szlaku — to po prostu nie będzie działać efektywnie i bezpiecznie bez odpowiedniej infrastruktury.

Modernizacja często oznacza gruntowne zmiany, a ich zakres zależy od stanu wyjściowego instalacji. Zabezpieczenie całej inwestycji w fotowoltaikę to także ochrona życia i zdrowia domowników. Niewielki koszt w porównaniu do potencjalnych strat, prawda? A teraz przejdźmy do szczegółów.

Zobacz także: Wzór protokołu 5-letniego przeglądu instalacji elektrycznej

Wymogi techniczne dla instalacji fotowoltaicznej w starym budownictwie

W dzisiejszych czasach, gdy świadomość ekologiczna i dążenie do samowystarczalności energetycznej stają się coraz powszechniejsze, coraz więcej osób decyduje się na instalację fotowoltaiki. Jednakże, właściciele domów ze starą instalacją elektryczną stają przed dylematem: czy ich system jest w stanie podołać nowym wyzwaniom? Aby cały proces przebiegał prawidłowo i bezproblemowo, konieczna jest sprawna instalacja elektryczna, ponieważ wszystko, co znajduje się na drodze przesyłu prądu, musi działać poprawnie. W przeciwnym wypadku falownik będzie się wyłączał. Należy pamiętać, że panele fotowoltaiczne wymagają wyższego natężenia prądu. W tym celu zazwyczaj stosuje się osobne okablowanie oraz stosowne zabezpieczenia. Jeśli instalacja nie będzie dodatkowo obciążona, wówczas nie ma konieczności przeprowadzania zmian.

Kluczowym elementem w ocenie możliwości instalacji fotowoltaicznej w starym budownictwie jest wiek i materiał, z którego wykonane są przewody. W dawnych czasach, często stosowano przewody aluminiowe, które dzisiaj są postrzegane jako archaizm i zagrożenie. Cienkie aluminiowe przewody mają sporo wad, ponieważ ich końcówki w łatwy sposób ułamują się, utleniają oraz luzują w zaciskach. Te połączenia stanowią zagrożenie pożarowe, gdyż w tych miejscach pod wpływem prądu zostaje wydzielona spora ilość ciepła. Instalacja elektryczna nie zapewnia bezpieczeństwa. Kwestia bezpieczestwa jest szczególnie ważna, nie tylko z punktu widzenia użytkowania, ale i z perspektywy ubezpieczeniowej.

Warto również zwrócić uwagę na tablicę bezpieczników. Jeśli w Twoim domu nadal królują topiki, to znak, że system nie jest przystosowany do współczesnych obciążeń, a co dopiero do dynamicznej pracy z fotowoltaiką. Nowoczesna instalacja wymaga rozdzielnicy z automatycznymi wyłącznikami nadprądowymi oraz wyłącznikami różnicowoprądowymi, które zapewniają szybkie i skuteczne odcięcie zasilania w razie awarii. To jest element, który musi być zmieniony.

Zobacz także: Protokół przeglądu instalacji elektrycznej w mieszkaniu – wzór

Dodatkowym wymogiem technicznym jest uziemienie. W starym domu często brak jest skutecznego i prawidłowo wykonanego uziemienia. Nowoczesny system fotowoltaiczny wymaga solidnego uziemienia zarówno po stronie AC, jak i DC, co jest absolutnie kluczowe dla bezpieczeństwa użytkowników oraz trwałości całego systemu fotowoltaicznego. Niedostateczne uziemienie może prowadzić do uszkodzenia sprzętu w przypadku wyładowań atmosferycznych, czy przepięć.

Kolejnym aspektem jest pojemność przepustowa całej sieci. Czy przewody są w stanie przyjąć dodatkową energię produkowaną przez panele? Czy obwody są odpowiednio rozplanowane i nie dojdzie do przeciążenia? Często w starych domach instalacja nie była projektowana na takie obciążenia, co może skutkować ciągłym wyłączaniem bezpieczników lub, co gorsza, przegrzewaniem się przewodów i kabli. Warto zastanowić się, czy warto iść na kompromisy z bezpieczeństwem.

W kontekście starej instalacji elektrycznej i fotowoltaiki, nie można pominąć roli zabezpieczeń przeciwprzepięciowych. System fotowoltaiczny jest narażony na wyładowania atmosferyczne, które mogą poważnie uszkodzić elektronikę, w tym falownik. Dlatego konieczny jest montaż ograniczników przepięć (SPD) zarówno po stronie prądu stałego (DC) z paneli, jak i prądu zmiennego (AC) od falownika. W niektórych przypadkach, gdy instalacja jest naprawdę leciwa, modernizacja jest nieunikniona i absolutnie niezbędna. Myślę, że jeśli dom ma ponad 30-40 lat, to nie ma co ryzykować.

Przed podjęciem decyzji o montażu fotowoltaiki, warto zlecić szczegółowy audyt instalacji elektrycznej wykwalifikowanemu elektrykowi. Taki specjalista będzie w stanie ocenić jej stan, wskazać ewentualne słabe punkty i zarekomendować konkretne rozwiązania modernizacyjne. Audyt to inwestycja, która pozwoli uniknąć znacznie większych kosztów w przyszłości, wynikających z awarii czy nawet pożaru.

Modernizacja instalacji elektrycznej pod fotowoltaikę – co i jak?

Decydując się na instalację fotowoltaiki w starym budownictwie, rzadko kiedy uda się uniknąć kompleksowej modernizacji instalacji elektrycznej. Takie działania są niezbędne, gdyż cienkie przewody aluminiowe mają spore wady, ponieważ ich końcówki w łatwy sposób ułamują się, utleniają oraz luzują w zaciskach. Te połączenia stanowią zagrożenie pożarowe, gdyż w tych miejscach pod wpływem prądu zostaje wydzielona spora ilość ciepła. Instalacja elektryczna nie zapewnia bezpieczeństwa. Konieczność modernizacji najlepiej wpleść w ogólny remont domu. Warto zrobić to podczas generalnego remontu, gdyż zakres prac będzie wymagał kucia tynku, co w naturalny sposób wpisze się w harmonogram prac, minimalizując dodatkowe niedogodności. Remont i wymiana przewodów to zawsze duże przedsięwzięcie.

Pierwszym krokiem modernizacji jest wymiana przewodów aluminiowych na miedziane. Przewody miedziane są znacznie bardziej wytrzymałe, odporne na utlenianie i mają lepszą przewodność, co pozwala na bezpieczne przesyłanie większego natężenia prądu. Należy dobrać odpowiedni przekrój przewodów do przewidywanego obciążenia, uwzględniając nie tylko potrzeby bieżące, ale i przyszłe, wynikające z produkcji energii przez system fotowoltaiczny. Z reguły do instalacji fotowoltaicznej zaleca się przewody o większych przekrojach, np. 4 mm² lub 6 mm², w zależności od mocy instalacji i odległości.

Kolejnym ważnym elementem jest wymiana starej tablicy bezpieczników na nowoczesną rozdzielnicę elektryczną. W rozdzielnicy znajdą się automatyczne wyłączniki nadprądowe, które zabezpieczają poszczególne obwody przed przeciążeniem i zwarciem, a także wyłączniki różnicowoprądowe (RCD), chroniące przed porażeniem prądem. Ich obecność jest obowiązkowa i niezbędna do bezpiecznej eksploatacji. Nowe rozdzielnice są również przystosowane do montażu ograniczników przepięć (SPD), które są kluczowe w ochronie urządzeń elektronicznych, w tym falownika, przed skutkami wyładowań atmosferycznych.

Nieodłącznym elementem modernizacji jest również budowa lub kompleksowa modernizacja układu uziemiającego. Prawidłowo wykonane uziemienie zapewnia ochronę przed porażeniem, odprowadzając prąd upływu do ziemi, a także stanowi punkt odniesienia dla wszystkich zabezpieczeń w instalacji. Bez skutecznego uziemienia cała instalacja elektryczna, a co za tym idzie i system fotowoltaiczny, nie będzie w pełni bezpieczny. Warto inwestować w dobrej jakości materiały i upewnić się, że cała instalacja jest wykonana zgodnie z obowiązującymi normami.

Osobne obwody to kolejna kwestia. Często dla instalacji fotowoltaicznej zaleca się utworzenie osobnego obwodu z odpowiednim zabezpieczeniem, bezpośrednio podłączonego do głównej rozdzielnicy. Pozwala to na uniknięcie przeciążenia istniejących obwodów i zapewnia stabilną pracę systemu. W niektórych przypadkach, gdy stara instalacja elektryczna jest w bardzo złym stanie, rozsądne może być całkowite odtworzenie głównej części instalacji od licznika, aby zapewnić pełne bezpieczeństwo i funkcjonalność. W końcu, bezpieczeństwo to priorytet.

Na koniec, choć modernizacja wiąże się z kosztami, warto pamiętać, że jest to inwestycja w bezpieczeństwo, spokój ducha i efektywność systemu fotowoltaicznego. Profesjonalnie przeprowadzona modernizacja minimalizuje ryzyko awarii, zapewnia prawidłowe działanie instalacji i przedłuża jej żywotność. W końcu, nie chodzi tylko o zieloną energię, ale także o to, aby była ona bezpieczna i stabilna w użyciu.

Rola falownika w systemie fotowoltaicznym i wpływ na starą instalację

Sercem każdej instalacji fotowoltaicznej jest falownik (inwerter), urządzenie odpowiedzialne za kluczową transformację energetyczną. Prąd stały, który jest produkowany przez pobór promieni słonecznych z paneli, przepływa przez falownik i zostaje przekształcony w prąd zmienny, który znajduje się w gniazdkach w każdym domu. Bez tego procesu energia z paneli byłaby bezużyteczna dla większości domowych urządzeń. To właśnie ten moment, kiedy fotowoltaika z abstrakcyjnej koncepcji staje się namacalnym źródłem energii dla Twojego czajnika czy telewizora.

Aby zapewnić optymalną wydajność systemu fotowoltaicznego, istotne jest również odpowiednie dobranie falownika, który będzie efektywnie przekształcał prąd stały w prąd zmienny. Należy zauważyć, że zadania falownika są kluczowe dla całego procesu. Poza konwersją energii, falownik monitoruje również napięcie i natężenie w systemie, co pozwala na zabezpieczenie instalacji przed przeciążeniami i innymi nieprawidłowościami. Prawidłowa praca falownika jest zatem niezbędna do zapewnienia stabilności oraz efektywności całego systemu fotowoltaicznego.

W kontekście starej instalacji elektrycznej, rola falownika staje się jeszcze bardziej krytyczna. Falownik musi być w stanie komunikować się z siecią domową i bezpiecznie do niej dostarczać przekształcony prąd zmienny. Jeżeli stara instalacja charakteryzuje się niestabilnym napięciem lub zbyt wysoką impedancją pętli zwarcia, falownik może napotykać trudności. Niestabilne napięcie może powodować częste wyłączanie się falownika, co znacząco obniża efektywność całej instalacji. Mówiąc wprost: inwestujemy w panele, ale przez słabą instalację marnujemy potencjał produkcyjny.

Nowoczesne falowniki posiadają zaawansowane zabezpieczenia, takie jak ochrona przed przepięciami czy przeciążeniami, ale ich skuteczność jest bezpośrednio związana ze stanem instalacji elektrycznej w domu. Jeśli okablowanie jest przestarzałe lub uziemienie niewystarczające, nawet najlepszy falownik nie będzie w stanie w pełni chronić siebie i inne urządzenia. To trochę jak próbować podłączyć najnowszy superkomputer do internetu przez modem z lat 90. - technologia jest, ale infrastruktura ogranicza jej możliwości.

Kluczowe jest, aby falownik był odpowiednio dopasowany do mocy instalacji fotowoltaicznej i parametrów sieci domowej. Przewymiarowanie lub niedowymiarowanie falownika może prowadzić do jego nieefektywnej pracy, szybszego zużycia, a w skrajnych przypadkach nawet do uszkodzenia. Dlatego zawsze zaleca się, aby doborem i montażem zajęli się wykwalifikowani specjaliści, którzy uwzględnią wszystkie specyficzne warunki danej starej instalacji elektrycznej. Należy również pamiętać o odpowiednim chłodzeniu falownika, gdyż wydziela on sporo ciepła podczas pracy.

Podsumowując, choć falownik to samodzielne urządzenie, jego praca jest ściśle uzależniona od jakości instalacji elektrycznej w domu. To jak orkiestra, gdzie każdy instrument musi być nastrojony i sprawny, aby całość brzmiała harmonijnie. Jeśli instalacja jest przestarzała, to falownik, mimo swojej zaawansowanej technologii, może nie grać pełnym potencjałem, a wręcz stać się źródłem problemów. Inwestycja w nowoczesny falownik, bez jednoczesnej modernizacji starej instalacji elektrycznej, jest jak kupowanie Ferrari na tor wyścigowy, który jest pokryty dziurami – szybko zrozumiemy, że to nie działa tak, jak powinno.

Q&A

Czy stara instalacja elektryczna jest kompatybilna z fotowoltaiką?

Tak, w wielu przypadkach jest to możliwe, ale wymaga dokładnej oceny jej stanu. Nierzadko konieczna jest modernizacja, aby zapewnić bezpieczeństwo i optymalne działanie systemu fotowoltaicznego. Główne problemy to stare, cienkie aluminiowe przewody, przestarzałe tablice bezpieczników oraz brak odpowiedniego uziemienia. Nowoczesna fotowoltaika wymaga stabilnej i wydajnej sieci elektrycznej.

Jakie są kluczowe wymogi techniczne dla instalacji fotowoltaicznej w starym budownictwie?

Najważniejsze wymogi to miedziane przewody o odpowiednim przekroju, nowoczesna rozdzielnica z wyłącznikami nadprądowymi i różnicowoprądowymi, sprawne i skuteczne uziemienie, a także zabezpieczenia przeciwprzepięciowe (SPD). Instalacja musi być w stanie bezpiecznie przesyłać wyższe natężenie prądu generowane przez panele. Audyt elektryczny jest zalecany przed instalacją.

Na czym polega modernizacja instalacji elektrycznej pod fotowoltaikę?

Modernizacja zazwyczaj obejmuje wymianę przewodów aluminiowych na miedziane, zastąpienie starych bezpieczników nowoczesną rozdzielnicą modułową, stworzenie lub unowocześnienie układu uziemiającego oraz instalację ograniczników przepięć. Często rekomenduje się utworzenie osobnego obwodu dla fotowoltaiki, bezpośrednio połączonego z główną rozdzielnicą. Najlepiej przeprowadzić ją podczas generalnego remontu.

Jaką rolę pełni falownik w systemie fotowoltaicznym i jaki ma wpływ na starą instalację?

Falownik przekształca prąd stały (DC) produkowany przez panele fotowoltaiczne w prąd zmienny (AC), który jest używany w domowej sieci. Ponadto, monitoruje on parametry elektryczne i chroni system. W starej instalacji, niestabilne napięcie, słabe uziemienie czy przestarzałe okablowanie mogą powodować, że falownik będzie często się wyłączał, obniżając wydajność i żywotność całej instalacji.

Jakie są korzyści z modernizacji starej instalacji elektrycznej przed instalacją fotowoltaiki?

Główne korzyści to przede wszystkim bezpieczeństwo – eliminacja zagrożeń pożarowych i ryzyka porażenia prądem. Ponadto, modernizacja zapewnia optymalną efektywność i stabilność pracy całego systemu fotowoltaicznego, wydłużając jego żywotność i maksymalizując oszczędności na rachunkach za energię. Chroni również urządzenia elektroniczne przed uszkodzeniami.
