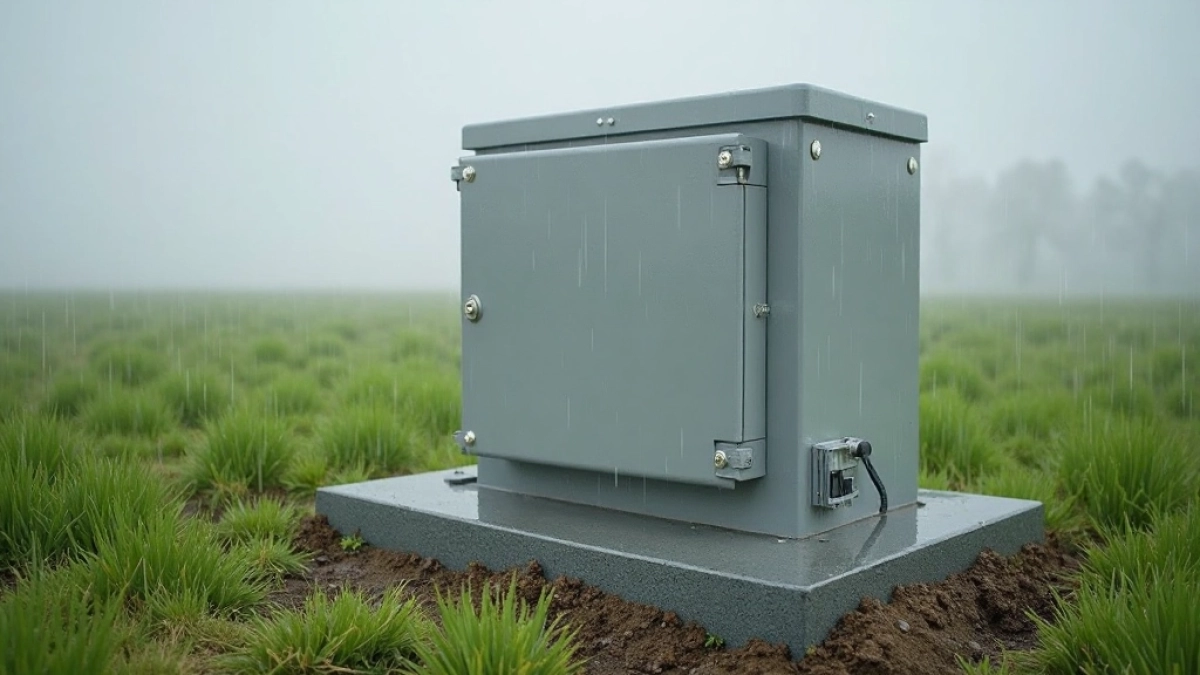

Skrzynka elektryczna zewnętrzna z fundamentem – co warto wiedzieć?

Jeśli szukasz skrzynki elektrycznej zewnętrznej z fundamentem, prawdopodobnie stoisz przed dylematem: jaką obudowę wybrać, żeby przetrwała dekady na dworze, nie rdzewiała i pomieściła całe okablowanie bez problemów. Zanim wydasz pieniądze na rozwiązania, które okażą się za ciasne lub za słabe, przeczytaj ten poradnik.

• Jakie parametry IP i IK zapewnia skrzynka elektryczna zewnętrzna z fundamentem?
• Montaż skrzynki elektrycznej na fundamencie krok po kroku
• Dobór wymiarów i głębokości skrzynki elektrycznej z fundamentem do Twojego projektu
• Materiał i trwałość dlaczego obudowa kompozytowa wygrywa ze stalą
• Normy i certyfikaty co musi spełniać dobra obudowa zewnętrzna
• Poradnik zakupowy jak wybrać skrzynkę elektryczną zewnętrzną z fundamentem
• Konserwacja i eksploatacja jak dbać o obudowę przez dekady
• Skrzynka elektryczna zewnętrzna z fundamentem podsumowanie

Jakie parametry IP i IK zapewnia skrzynka elektryczna zewnętrzna z fundamentem?

Każda skrzynka elektryczna zewnętrzna z fundamentem musi chronić delikatne podzespoły przed deszczem, pyłem i uszkodzeniami mechanicznymi. Ochrona ta wyraża się dwoma klasyfikatorami: IP oraz IK.

IP to skrót od International Protection, określający szczelność obudowy względem ciał stałych i wody. Pierwsza cyfra mówi o ochronie przed pyłem i dotknięciem, druga przed wilgocią. Skrzynka oznaczona IP44 wytrzymuje bryzg wody z każdej strony, co czyni ją wystarczającą do zastosowań pod zadaszeniem. Jeśli obudowa ma stały kontakt z deszczem, potrzebujesz minimum IP65. Ta klasa oznacza pyłoszczelność i odporność na strumień wody z dyszy 6,3 mm przez 3 minuty z odległości 3 metrów. IP66 idzie dalej silny strumień wody nie uszkodzi wnętrza nawet podczas intensywnych opadów.

Obudowa kompozytowa z poliestru zbrojonego włóknem szklanym naturalnie osiąga IP65 bez dodatkowych uszczelek. To zasługa samego materiału poliester termoutwardzany ma strukturę molekularną, która nie absorbuje wody. Stal ocynkowana wymaga uszczelek gumowych, które z czasem twardnieją i tracą elastyczność, szczególnie podczas mrozów.

Parametr IK określa odporność na uderzenia mechaniczne. Skala sięga od IK01 (uderzenie 0,15 dżula) do IK10 (uderzenie 20 dżuli). Obudowa przemysłowa do zastosowań zewnętrznych powinna mieć minimum IK08 wytrzymuje uderzenie młotem o masie 1,7 kg z wysokości 40 cm. W praktyce oznacza to, że przypadkowe uderzenie łopatą podczas prac ogrodowych nie pozostawi wgniecenia na ściance.

Fundament w skrzynce elektrycznej zewnętrznej pełni funkcję stabilnej podstawy, ale jednocześnie tworzy szczelinę między obudową a gruntem. Dobrze zaprojektowany fundament ma odlewane dekielki zdejmowane bez narzędzi umożliwiają wprowadzenie przewodów od dołu, eliminując ryzyko zalania przez wodę spływającą po ścianie.

Montaż skrzynki elektrycznej na fundamencie krok po kroku

Fundament to nie luksus, a konieczność w przypadku skrzynek montowanych na zewnątrz budynków. Chroni przed wilgocią wsiąkającą z gruntu, stabilizuje obudowę podczas silnych wiatrów i umożliwia precyzyjne wprowadzenie okablowania.

Wybór fundamentu do typu obudowy

Fabryczne fundamenty dostępne są w trzech wariantach: F-26, F-40 i F-53. Oznaczenie odpowiada wymiarom podstawy w milimetrach. F-26 sprawdza się przy skrzynkach o szerokości do 600 mm typowe obudowy mieszkaniowe mieszczą się w tej kategorii. F-40 to rozwiązanie dla rozdzielnic szerokości 800 mm, gdzie potrzebna jest większa powierzchnia podparcia. F-53 dedykowany jest obudowom przemysłowym o szerokości 1000 mm lub większej.

Betony fundamentowe mają wbudowane kieszenie kablowe otwory, przez które prowadzi się przewody przed montażem obudowy. Kieszenie te lokalizuje się zgodnie z projektem instalacji: od dołu dla kabli ziemnych, z boku dla linii prowadzonych po elewacji. Typ F-26 oferuje dwie kieszenie boczne i jedną dolną; wariant F-53 ma już cztery kieszenie boczne i dwie dolne.

Przygotowanie terenu pod montaż

Przed zalaniem fundamentu wykonaj wykop o wymiarach większych o 20 cm od podstawy z każdej strony. Dno wykopu wyrównaj i ubij warstwą żwiru o grubości 10 cm to zapobiegnie podsiąkaniu wody gruntowej. Beton wylewaj na warstwę folii budowlanej, która oddzieli go od gruntu i ułatwi odpływ wody spod obudowy.

Czas wiązania betonu zależy od temperatury otoczenia. W sezonie letnim przy 25°C fundament osiąga pełną wytrzymałość po 7 dniach. Przy 10°C potrzeba 14 dni. Montaż obudowy przed tym terminem skutkuje przesunięciami podczas obciążania.

Wyrównaj fundament względem poziomu za pomocą libelli. Przechylenie obudowy o 2° utrudnia otwieranie drzwiczek i powoduje nierównomierne obciążenie zawiasów. Skrzynka elektryczna zewnętrzna z fundamentem typu F-40 waży po zamontowaniu około 35 kg, a wraz z okablowaniem i wyposażeniem wewnętrznym może przekroczyć 60 kg. Stabilna podstawa jest więc niezbędna.

Montaż obudowy na fundamencie

Obudowę ustaw na fundamencie i wyrównaj względem ściany budynku. Standardowa odległość to 5-15 cm od elewacji, zależnie od sposobu prowadzenia kabli. Przykręć obudowę śrubami kotwowymi M10 przez fabryczne otwory w podstawie. Siła docisku nie powinna deformować poliestru zbyt mocne dokręcenie tworzy naprężenia, które prowadzą do pęknięć podczas zmian temperatury.

Zamontuj kieszenie kablowe przed pociągnięciem przewodów. Wprowadzaj kable przez dekielki, które następnie zakładasz na swoje miejsce. System deklowania bez narzędzi pozwala na szybką wymianę okablowania w przyszłości bez demontażu obudowy. Uszczelnij przejścia przewodów taśmą samowulkanizującą, a nie silikonem silikon z czasem kruszeje, taśma zachowuje elastyczność przez dekady.

Po zamontowaniu obudowy sprawdź szczelność drzwiczek. Przymknij je i obserwuj, czy uszczelka równomiernie przylega na całym obwodzie. Nierównomierny docisk świadczy o odkształceniu ramy typowy problem tańszych obudów stalowych. Poliester termoutwardzany zachowuje kształt niezależnie od warunków atmosferycznych, więc uszczelka pracuje prawidłowo przez cały okres eksploatacji.

Dobór wymiarów i głębokości skrzynki elektrycznej z fundamentem do Twojego projektu

Wymiary obudowy determinują, ile urządzeń zmieścisz w środku i jak wygodnie poprowadzisz okablowanie. Źle dobrana skrzynka elektryczna zewnętrzna z fundamentem generuje problemy na etapie instalacji i później podczas rozbudowy.

Szerokość i wysokość liczba modułów

Szerokość rozdzielnicy podaje się w modułach. Jeden moduł odpowiada 18 mm tyle mieści standardowy wyłącznik automatyczny S301. Jeśli planujesz instalację z 24 wyłącznikami, potrzebujesz obudowy o szerokości minimum 432 mm (24 × 18 mm). Rekomenduję zawsze zostawiać 20% rezerwy na przyszłą rozbudowę w tym przypadku obudowa na 30 modułów.

Wysokość determinuje liczbę rzędów modułów. Standardowe obudowy mają od 4 do 12 rzędów. Dom jednorodzinny z fotowoltaiką, magazynem energii i systemem smart home wymaga 8-10 rzędów przy szerokości 600 mm. Rozdzielnica przemysłowa może potrzebować 16 rzędów przy szerokości 800 mm.

Skrzynka elektryczna zewnętrzna z fundamentem typu KZ 26x80/32+F ma szerokość 260 mm (około 14 modułów) i wysokość 800 mm (6 rzędów). To rozmiar dedykowany budynkom jednorodzinnym z rozbudowaną instalacją. Dla porównania, KZ 40x60 to obudowa 400 mm szerokości, 600 mm wysokości typowy wybór do małych obiektów komercyjnych.

Głębokość a wygoda prowadzenia kabli

Głębokość determinuje, ile przestrzeni zostaje na wyprowadzenie przewodów z tyłu obudowy. Standardowe głębokości to 120 mm, 160 mm, 200 mm, 250 mm i 320 mm.

Głębokość 120-150 mm wystarczy do mieszkań i małych domów z prostą instalacją. Przewody wchodzą z tyłu i od razu kierują się do listew zaciskowych. Minusem jest ciasnota podczas podłączania ostatni moduł przy ścianie bywa niedostępny.

Głębokość 160-200 mm to optimum dla domów jednorodzinnych. Mieści 24-54 moduły, a odstęp od ściany pozwala na swobodne manewrowanie dłońmi podczas podłączania. Korytka kablowe mieszczą się po bokach obudowy bez kolizji z urządzeniami modułowymi.

Głębokość 250 mm dedykowana jest obudowom przemysłowym i instalacjom z rozbudowaną siecią kablową. Przestrzeń za modułami pozwala na prowadzenie przewodów w kilku płaszczyznach bez zgniatania izolacji. Przewody grzewcze, teleinformatyczne i energetyczne biegną osobno, co eliminuje interferencje elektromagnetyczne.

Głębokość 320 mm to rozwiązanie dla rozdzielnic głównych w obiektach z redundancją kablową. Stosuje się ją w stacjach transformatorowych, farmach fotowoltaicznych i centrach danych. Przestrzeń jest na tyle duża, że można montować transformatory separacyjne czy zasilacze UPS bezpośrednio w obudowie.

Systemy łączenia obudów

Jeśli pojedyncza obudowa nie wystarczy, skrzynki modułowe łączy się w zestawy poziome lub pionowe. Połączenie poziome wymaga specjalnego łącznika uszczelniającego, który zachowuje ciągłość ochrony IP między obudowami. Połączenie pionowe eliminuje dolną szczelinę między skrzynkami kable przechodzą przez otwór fabryczny, a powierzchnia łączenia jest gładka.

System pionowy jest korzystniejszy przy montażu zewnętrznym, bo eliminuje poziomą szczelinę, w którą wnika woda podczas deszczu prowadzonego wiatrem. Połączenie poziome lepiej sprawdza się w suchych pomieszczeniach technicznych, gdzie wymagasz rozbudowy w przyszłości.

Materiał i trwałość dlaczego obudowa kompozytowa wygrywa ze stalą

Wybór materiału obudowy determinuje jej żywotność, koszty konserwacji i bezpieczeństwo użytkowania. Na rynku dominują trzy kategorie: stal ocynkowana, tworzywa sztuczne (ABS, polipropylen) oraz kompozyt poliestrowy.

Stal ocynkowana tradycja z ograniczeniami

Stal ocynkowana ogniowo to sprawdzona technologia, ale ma limity. Cynk chroni żelazo przed korozją, lecz warstwa cynku ma grubość 40-60 mikronów. Każde zadrapanie odsłania metal bazowy, a wilgoć inicjuje korozję galwaniczną cynk zużywa się szybciej, chroniąc stal pod spodem, ale w miejscu zadrapania powstaje biały nalot wodorotlenku cynku.

Waga obudowy stalowej jest problemem przy montażu na elewacji. Skrzynka 600×800×250 mm waży około 18 kg pustej, a wypełniona okablowaniem może przekroczyć 35 kg. Obciążenie ściany wymaga mocowań rozporowych M10 o nośności minimum 80 kg każde.

Tworzywa termoplastyczne lekkie, ale kruche

ABS i polipropylen ważą mało, nie korodują i są tanie. ABS żółknie pod wpływem promieni UV po 5 latach na elewacji kolor zmienia się z białego na kremowy. Odporność temperaturowa ABS to 80°C, polipropylenu 100°C w upalne dni dach obudowy nagrzewa się do 70°C, więc materiał pracuje na granicy swoich możliwości.

Udarność tworzyw termoplastycznych spada dramatycznie przy ujemnych temperaturach. Polipropylen w temperaturze -20°C staje się kruchy uderzenie kamieniem skutkuje pęknięciem. Dlatego obudowy ABS i PP nie nadają się do zastosowań zewnętrznych w polskim klimacie.

Kompozyt poliestrowy synteza zalet

Poliester termoutwardzany zbrojony włóknem szklanym (SMC Sheet Moulding Compound) łączy wytrzymałość metalu z odpornością tworzyw. Włókno szklane tworzy szkielet nośny, żywica poliestrowa wiąże strukturę i chroni przed wilgocią.

Obudowa kompozytowa waży 40% mniej niż stalowa o porównywalnych wymiarach. Skrzynka 600×800×250 mm z poliesteru waży 8 kg. Montaż na elewacji wymaga słabszych mocowań, a jedna osoba radzi sobie z instalacją bez dźwigu.

Odporność termiczna sięga 180°C obudowa nie odkształca się nawet przy bezpośrednim nasłonecznieniu latem. Promienie UV nie degradują struktury, bo stabilizator UV jest wbudowany w żywicę podczas produkcji. Kolor pozostaje biały przez 25 lat bez żółknięcia.

Klasa ochronności II osiągana jest bez dodatkowej izolacji. W obudowach stalowych drugą klasę zapewnia podwójna izolacja przewodów każdy kabel musi mieć osobną warstwę ochronną. W kompozytowych izolacja ta jest wbudowana w ściankę obudowy.

Normy i certyfikaty co musi spełniać dobra obudowa zewnętrzna

Wybierając skrzynkę elektryczną zewnętrzną z fundamentem, sprawdź zgodność z normami europejskimi. Certyfikaty to nie biurokratyczny formalizm, lecz gwarancja, że obudowa przetrwa deklarowane warunki.

Norma PN-EN 62208 blank enclosures

Norma PN-EN 62208:2011 definiuje wymagania dla pustych obudów rozdzielniczych. Określa między innymi odporność na uderzenia (minimalnie IK08 dla obudów zewnętrznych), szczelność (minimum IP44 dla użytku wewnątrz, IP65 dla zewnętrza), wytrzymałość dielektryczną i odporność na starzenie UV.

Obudowa z certyfikatem zgodności z PN-EN 62208 przeszła testy w akredytowanym laboratorium. Test uderzeniowy przeprowadza się w temperaturze -25°C symuluje warunki zimowe. Test UV polega na naświetlaniu lampami xenonowymi przez 1000 godzin, co odpowiada 5 latom ekspozycji na słońce w klimacie środkowoeuropejskim.

Certyfikat CE i deklaracja zgodności

Obudowa wprowadzana na rynek Unii Europejskiej musi mieć oznaczenie CE. Producent deklaruje zgodność z dyrektywą niskonapięciową (LVD 2014/35/UE) i dyrektywą EMC (2014/30/UE). Deklaracja zgodności zawiera numer normy, według której produkt został przebadany.

Dla obudów modułowych istotna jest również norma PN-EN 61439-3 rozdzielnice do użytku domowego (DOM). Wymaga ona między innymi wytrzymałości drzwiczek przy obciążeniu 10 kg zawieszonych na otwartej klapie.

Weryfikacja certyfikatów

Nie każdy certyfikat wydrukowany na obudowie jest wiarygodny. Przed zakupem poproś sprzedawcę o deklarację zgodności z numerem seryjnym odpowiadającym partii towaru. Sprawdź, czy laboratorium badawcze figuruje w bazie Europejskiej Komisji Gospodarczej numer akredytacji powinien być widoczny na dokumencie.

Obudowy bez certyfikatów mogą wyglądać identycznie jak certyfikowane, ale materiał nie przeszedł weryfikacji. Test uderzeniowy IK08 wymaga specjalistycznego sprzętu bez niego producenci podają wartości szacunkowe, które nie mają pokrycia w rzeczywistości.

Poradnik zakupowy jak wybrać skrzynkę elektryczną zewnętrzną z fundamentem

Zanim otworzysz kartę produktu w sklepie, odpowiedz na siedem pytań. Zapisane odpowiedzi stanowią checklist zakupowy.

Pytanie 1: Gdzie zamontujesz obudowę?

Na elewacji narażonej na bezpośredni deszcz potrzebujesz IP65. Pod zadaszeniem werandy lub w chronionej niszy wystarczy IP44. Na posesji przemysłowej zmywarki ciśnieniowe myją elewację rozważ IP66. Fundament F-26 sprawdza się przy montażu na ścianie budynku; F-40 i F-53 przy wolnostojącym ustawieniu na posesji.

Pytanie 2: Ile modułów potrzebujesz?

Policz wyłączniki w projekcie instalacji. Dodaj rezerwę 20%. Dla domu jednorodzinnego z fotowoltaiką typowy pakiet to wyłącznik główny, wyłączniki obwodów oświetlenia (4-6 sztuk), gniazd (4-6 sztuk), obwody specjalne (kuchenka, klimatyzacja, pompa ciepła) razem 18-24 moduły. Fotowoltaika dodaje kolejne 6-8 modułów (inwerter, zabezpieczenie DC, licznik dwukierunkowy).

Pytanie 3: Jakie jest dostępne miejsce?

Zmierz przestrzeń: szerokość (min. obudowa + 10 cm luzu), wysokość (uwzględnij fundament), głębokość (odległość od ściany). Jeśli masz 60 cm szerokości, obudowa 600 mm zmieści się, ale instalacja modułów będzie ciasna. Wybierz obudowę 400 mm z głębokością 250 mm zyskasz przestrzeń na kable.

Pytanie 4: Jakie przewody wprowadzisz?

Kable ziemne wchodzą od dołu (kieszeń dolna w fundamencie). Kable z elewacji wchodzą z boku (kieszenie boczne). System deklowania bez narzędzi umożliwia wymianę przewodów bez demontażu obudowy to istotne, jeśli planujesz rozbudowę instalacji w przyszłości.

Pytanie 5: Jaki klimat panuje w regionie?

Na północy Polski zimy bywają srogie obudowa musi wytrzymać -30°C. Tworzywa termoplastyczne (ABS, PP) tracą udarność w takich warunkach. Wybierz kompozyt poliestrowy, który zachowuje właściwości mechaniczne do -40°C.

Pytanie 6: Ile planujesz wydać?

Obudowa kompozytowa IP65 o wymiarach 600×800×200 mm kosztuje 800-1200 PLN. Fundament F-40 to dodatkowe 200-350 PLN. W zestawie cena wynosi 950-1400 PLN. Obudowa stalowa z fundamentem to 600-900 PLN, ale wymaga uszczelek i konserwacji antykorozyjnej co 5 lat w perspektywie 25 lat całkowity koszt jest wyższy.

Pytanie 7: Kto zamontuje obudowę?

Jeśli monterujesz samodzielnie, wybierz obudowę lekką kompozytowa waży 8 kg przy wymiarach 600×800×200 mm. Stalowa o tych samych wymiarach waży 18 kg. Montaż solo jest realny przy kompozycie; przy stali potrzebujesz drugiej osoby lub dźwigu.

Checklist zakupowy wydrukuj przed wizytą w sklepie

• Określono miejsce montażu: IP44 / IP65 / IP66
• Obliczono liczbę modułów: __________ (+ 20% rezerwy)
• Zmierzono dostępną przestrzeń: __________ × __________ × __________ mm
• Wybrano głębokość: 120 / 160 / 200 / 250 / 320 mm
• Typ fundamentu: F-26 / F-40 / F-53
• Sprawdzono certyfikaty: PN-EN 62208, CE, deklaracja zgodności
• Zweryfikowano materiał: kompozyt / stal / ABS
• Porównano minimum 3 oferty różnych producentów
• Sprawdzono warunki gwarancji: minimum 24 miesiące

Konserwacja i eksploatacja jak dbać o obudowę przez dekady

Skrzynka elektryczna zewnętrzna z fundamentem nie wymaga intensywnej konserwacji, ale regularne przeglądy przedłużają żywotność i eliminują ryzyko awarii.

Przegląd roczny

Raz w roku, najlepiej przed sezonem zimowym, wykonaj przegląd wizualny. Sprawdź obudowę pod kątem pęknięć, odkształceń i śladów korozji. Skrzynka kompozytowa nie rdzewieje, ale może mieć uszkodzenia mechaniczne od uderzeń. Jeśli zauważysz pęknięcie, skontaktuj się z producentem kompozyt można naprawiać żywicą epoksydową wypełnioną włóknem szklanym.

Skontroluj szczelność drzwiczek. Przymknij klapę i obserwuj, czy uszczelka przylega równomiernie. Nierównomierny docisk świadczy o odkształceniu ramy lub zużyciu uszczelki. Wymień uszczelkę koszt to 50-80 PLN, a naprawa eliminuje ryzyko zalania wnętrza.

Sprawdź połączenia elektryczne wewnątrz obudowy. Dokręć zaciski, które mogły się poluzować podczas transportu energii cieplnej. Poluzowany zacisk generuje opór, nagrzewa się i może doprowadzić do pożaru.

Przegląd pięcioletni

Co pięć lat przeprowadź gruntowny przegląd obejmujący konserwację mechanizmów. Wyczyść powierzchnię obudowy wodą z mydłem usuń kurz, filter UV i przyspiesza starzenie powierzchni. Nie używaj rozpuszczalników ani szorstkich szczotek mogą zarysować powłokę ochronną.

Nasmaruj zawiasy smarem silikonowym eliminuje to skrzypienie i chroni przed korozją. Sprawdź mocowania do fundamentu. Śruby kotwowe M10 mogą luzować się pod wpływem cykli zamrażania i rozmrażania gruntu. Dokręć je kluczem dynamometrycznym ustawionym na 25 Nm.

Skontroluj system wentylacji. Obudowy z naturalną wentylacją mają otwory w dolnej i górnej części sprawdź, czy nie są zablokowane przez gniazda os, pajęczyny czy nagromadzony kurz. Zablokowana wentylacja powoduje kondensację wilgoci wewnątrz obudowy.

Żywotność obudowy kompozytowej

Obudowa z poliestru zbrojonego włóknem szklanym pracuje 25-30 lat bez wymiany. Wynika to z właściwości materiału: żywica poliestrowa nie ulega hydrolizie, włókno szklane nie koroduje, a stabilizator UV wbudowany w strukturę chroni przed promieniowaniem słonecznym.

Porównaj to ze stalą ocynkowaną: powłoka cynkowa zużywa się 0,5-1 mikrona rocznie w warunkach przemysłowych, 0,2-0,5 mikrona w środowisku wiejskim. Przy grubości 50 mikronów cynk wyczerpie się po 50-100 latach, ale korozja staje się widoczna po 15-20 latach eksploatacji w wilgotnym klimacie.

Tworzywa ABS i PP mają żywotność 10-15 lat na zewnątrz promienie UV degradują polimer, powierzchnia kruszeje, kolor żółknie. Wymiana obudowy co 15 lat generuje koszty robocizny i przestojów instalacji.

Skrzynka elektryczna zewnętrzna z fundamentem podsumowanie

Wybór skrzynki elektrycznej zewnętrznej z fundamentem determinuje bezpieczeństwo całej instalacji. Parametry IP i IK decydują o ochronie przed czynnikami atmosferycznymi i uszkodzeniami mechanicznymi. Głębokość i szerokość muszą odpowiadać liczbie modułów i sposobowi prowadzenia kabli. Fundament zapewnia stabilność i szczelność wprowadzenia przewodów.

Kompozyt poliestrowy oferuje najlepszy stosunek trwałości do wagi. Obudowa wytrzymuje 25-30 lat bez konserwacji antykorozyjnej, zachowuje szczelność IP65 w temperaturach od -40°C do +70°C i waży 40% mniej niż stalowa. Certyfikaty PN-EN 62208 i oznaczenie CE gwarantują zgodność z normami europejskimi.

Przed zakupem zdefiniuj swoje potrzeby: środowisko montażu, liczbę modułów, dostępną przestrzeń i klimat regionu. Tabela porównawcza poniżej pomoże w podjęciu decyzji.

Decyzja zakupowa zależy od budżetu, ale warto pamiętać, że obudowa to inwestycja na dekady. Różnica 500 PLN między obudową budżetową a kompozytową zwraca się w kosztach konserwacji i wymiany w perspektywie 15 lat.
