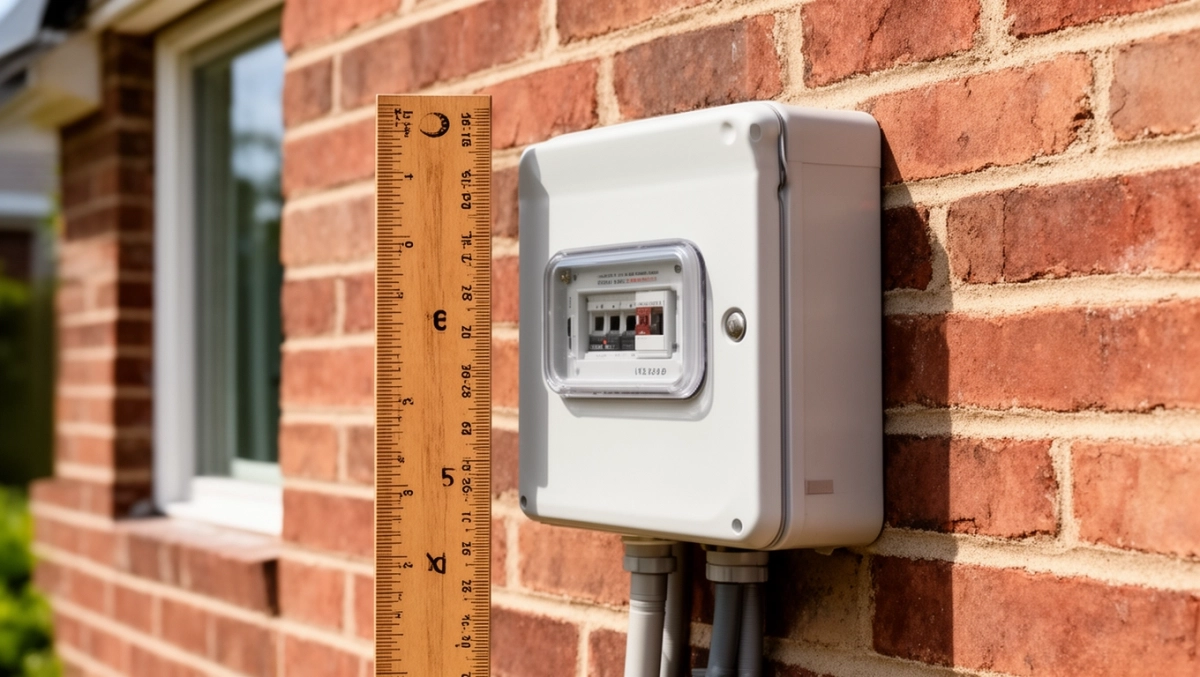

Skrzynka elektryczna zewnętrzna – poznaj kluczowe wymiary na 2026 rok!

Planując przyłącze energetyczne do nowego domu, szybko okazuje się, że gabaryty skrzynki elektrycznej to nie detal, lecz kluczowy parametr determinujący późniejszy komfort obsługi i zgodność z przepisami. Zbyt ciasna obudowa uniemożliwia swobodne manewrowanie przewodami, zbyt głęboka generuje koszty, a źle dobrana wysokość montażu potrafi skutecznie uprzykrzyć życie przy każdym odczycie licznika. Okazuje się, że w tej pozornie banalnej kwestii kryje się znacznie więcej niż sugerują pierwsze strony katalogów producentów.

• Wymiary skrzynki elektrycznej zewnętrznej szerokość, wysokość i głębokość
• Dobór wymiarów skrzynki do licznika energii i wyłącznika głównego
• Normy i przepisy dotyczące wymiarów skrzynki elektrycznej montowanej na zewnątrz
• Optymalna wysokość montażu skrzynki elektrycznej wytyczne i odległości
• Pytania i odpowiedzi dotyczące wymiarów skrzynki elektrycznej zewnętrznej

Wymiary skrzynki elektrycznej zewnętrznej szerokość, wysokość i głębokość

Dostępne na rynku obudowy elektryczne do zastosowań zewnętrznych oscylują wokół kilku sprawdzonych wariantów gabarytowych. Najczęściej spotykany standard to 60 cm szerokości, 40 cm wysokości i 22 cm głębokości taka kombinacja zapewnia wystarczającą przestrzeń na montaż licznika jedno- lub trójfazowego bez konieczności docinania przewodów przy każdym serwisowaniu. Ten rozmiar stał się swego rodzaju kompromisem między potrzebami instalacyjnymi a łatwością wkomponowania skrzynki w elewację lub ogrodzenie.

Wymiary wahają się jednak dość szeroko w zależności od konkretnego zastosowania. Szerokość typowo mieści się w przedziale 30-40 cm, wysokość w przedziale 40-60 cm, natomiast głębokość rzadko przekracza 25 cm. Modele o mniejszych gabarytach, takie jak wariant 35×50×20 cm, sprawdzają się w instalacjach z ograniczoną przestrzenią montażową, gdzie licznik obsługuje niewielkie obiekty gospodarcze. Większe obudowy o wymiarach 40×60×25 cm dedykowane są kompletnym rozdzielniom z kilkoma obwodami zabezpieczającymi i modułem inteligentnego pomiaru.

Głębokość obudowy determinuje przede wszystkim promień ugięcia przewodów przyłączeniowych. Przewody wychodzące z ziemi pod kątem prostym potrzebują przestrzeni na naturalne załamanie, inaczej izolacja ulega mikropęknięciom w miejscach największego naprężenia. Minimalna głębokość 15 cm pozwala zachować bezpieczny promień dla przewodów o przekroju do 16 mm², natomiast przy grubszych żyłach stosowanych w instalacjach trójfazowych warto wybierać obudowy o głębokości przynajmniej 20 cm.

Warto zwrócić uwagę na różnicę między obudowami przeznaczonymi do wmurowania w ogrodzenie a modelami montowanymi na powierzchni elewacji. Te pierwsze często wymagają większej głębokości ze względu na konieczność ukrycia warstwy izolacyjnej i dodatkowych muf ochronnych, podczas gdy warianty elewacyjne mogą być płytsze, gdyż przewody prowadzone są w korytkach po zewnętrznej stronie ściany.

Dobór wymiarów skrzynki do licznika energii i wyłącznika głównego

Centralnym elementem każdej skrzynki przyłączeniowej pozostaje licznik energii elektrycznej, a jego wymiary stanowią punkt wyjścia do określenia minimalnej wielkości obudowy. Standardowy licznik jednofazowy ma szerokość około 14 cm i wysokość 22 cm, co w połączeniu z wymaganym luzem montażowym wokół urządzenia (minimum 5 cm z każdej strony) wyznacza wewnętrzną przestrzeń roboczą na poziomie przynajmniej 24×32 cm. Przekłada się to bezpośrednio na minimalną szerokość skrzynki wynoszącą co najmniej 30 cm.

Wyłącznik główny, stanowiący drugi obowiązkowy komponent wnętrza skrzynki, wymaga własnej przestrzeni montażowej. Dla wyłączników jednobiegunowych o szerokości 17,5 mm wystarczająca jest listwa montażowa o długości 30 cm, natomiast instalacje trójfazowe z wyłącznikiem czterobiegunowym potrzebują już przynajmniej 40 cm szerokości wnętrza. Same wyłączniki mają wysokość zaledwie 8 cm, lecz ich dolna krawędź musi znajdować się co najmniej 15 cm powyżej dna obudowy to wymóg wynikający z konieczności zachowania odstępu od potencjalnie gromadzącej się wilgoci.

Nowoczesne instalacje z inteligentnymi licznikami wymagają dodatkowej przestrzeni na moduł komunikacyjny montowany bezpośrednio pod licznikiem. Wymiary tego modułu to zazwyczaj 10×12 cm, co oznacza konieczność zwiększenia wysokości obudowy o kolejne 15 cm w stosunku do konwencjonalnych rozwiązań. Przy planowaniu gabarytów skrzynki warto więc na wstępie określić, czy instalacja obejmie wyłącznie podstawowy pomiar, czy też zostanie rozbudowana o funkcje zdalnego odczytu i zarządzania poborem energii.

Dla ułatwienia doboru warto posłużyć się uproszczoną tabelą uwzględniającą najczęstsze konfiguracje:

Normy i przepisy dotyczące wymiarów skrzynki elektrycznej montowanej na zewnątrz

Polska norma PN-EN 61439-3 oraz towarzyszące jej wytyczne branżowe precyzyjnie określają wymagania dotyczące obudów rozdzielnic elektrycznych stosowanych w warunkach zewnętrznych. Norma ta, wdrażając europejskie regulacje w zakresie bezpieczeństwa mechanicznego i ochrony przed czynnikami atmosferycznymi, definiuje klasy IP jako podstawowe kryterium doboru skrzynki do konkretnych warunków środowiskowych. W praktyce oznacza to, że wymiary obudowy muszą być tak dobrane, aby nie naruszać szczelności określonej klasą IP przy zachowaniu pełnej funkcjonalności zamontowanych urządzeń.

Lokalne zakłady energetyczne nakładają dodatkowe wymagania dotyczące dostępności skrzynki dla służb odczytowych. Regulamin przyłączenia do sieci dystrybucyjnej wymaga, aby obudowa umożliwiała swobodne otwarcie drzwiczek bez konieczności przesuwania elementów wyposażenia ani demontażu przewodów. Przekłada się to na minimalną szerokość wnętrza przekraczającą szerokość zamontowanego licznika o co najmniej 10 cm z każdej strony. Wysokość skrzynki musi natomiast pozwalać na swobodne umieszczenie urządzenia pomiarowego w przedziale 80-120 cm nad poziomem terenu to standard zapewniający ergonomię odczytu niezależnie od wzrostu osoby obsługującej.

Przepisy budowlane nakazują zachowanie określonych odległości skrzynki elektrycznej od innych instalacji infrastrukturalnych. Odległość od przewodów gazowych nie może być mniejsza niż 10 cm, natomiast od przewodów wodnych i kanalizacyjnych wymagane jest minimum 30 cm. Te wymogi mają fundamentalne znaczenie dla bezpieczeństwa pożarowego w przypadku awarii instalacji gazowej odpowiednia odległość eliminuje ryzyko zapłonu iskry powstającej przy rozłączaniu styków wyłącznika głównego. Jednocześnie zbyt bliskie sąsiedztwo rurociągów wodnych stwarza ryzyko korozji elektrochemicznej metalowych elementów skrzynki.

Skrzynka musi być oznakowana tabliczką znamionową zawierającą numer przyłącza oraz dane kontaktowe operatora systemu dystrybucyjnego. Wymiar tej tabliczki, standardowo 10×15 cm, powinien być uwzględniony przy projektowaniu wymiarów frontu obudowy, gdyż jej umiejscowienie na drzwiczkach nie może kolidować z uchwytami ani zamkami. W praktyce producenci projektują front skrzynki tak, aby tabliczka znalazła się w górnej części drzwiczek, co ułatwia jej odczytanie bez konieczności schylania się.

Optymalna wysokość montażu skrzynki elektrycznej wytyczne i odległości

Wysokość zawieszenia skrzynki przyłączeniowej determinuje zarówno komfort codziennej obsługi, jak i trwałość zamontowanych urządzeń. Rekomendowany przedział 80-120 cm nad poziomem gruntu stanowi kompromis między ergonomią pracy a ochroną przed zalaniem wodą opadową i przypadkowym uszkodzeniem mechanicznym. Skrzynka zamontowana zbyt nisko narażona jest na kontakt z wodą roztopową i błotem, co przyspiesza korozję elementów metalowych i degradację uszczelek gumowych w okolicach drzwiczek.

Górna granica przedziału wysokościowego wyznaczona jest przez granicę komfortowej pracy bez podnośnika lub drabiny. Osoba stojąca na ziemi powinna być w stanie swobodnie odczytać wskazania licznika, przeprowadzić podstawowe czynności operatorskie na wyłączniku głównym oraz otworzyć drzwiczki na pełny kąt bez konieczności nachylania się czy przyjmowania niewygodnych póz. Przekroczenie wysokości 120 cm sprawia, że dostęp staje się problematyczny dla osób o przeciętnym wzroście, a odczyt numerów na wyświetlaczu licznika wymaga użycia .

Przy określaniu ostatecznej wysokości montażu należy uwzględnić poziom przyszłego utwardzenia terenu. Jeśli planowane jest wykonanie kostki brukowej, podsypki lub wylanego fundamentu, wysokość zawieszenia mierzy się od projektowanego poziomu nawierzchni, nie od aktualnego gruntu. Zaniedbanie tego aspektu skutkuje zbyt niskim umiejscowieniem skrzynki po zakończeniu prac wykończeniowych, co wymaga kosztownej przebudowy instalacji lub akceptacji nieergonomicznych warunków użytkowania.

Zagospodarowanie przestrzeni bezpośrednio przed skrzynką również podlega określonym wymogom. Przed drzwiczkami konieczne jest zachowanie strefy wolnej od przeszkód o głębokości minimum 80 cm, umożliwiającej swobodne otwarcie drzwiczek pod kątem co najmniej 120 stopni. Zbyt ciasne ustawienie skrzynki względem ogrodzenia, ściany budynku czy nasadzeń roślinnych ogranicza funkcjonalność i utrudnia wykonywanie prac konserwacyjnych przez służby energetyczne. W skrajnych przypadkach zaniedbanie tego wymogu może skutkować odmową odbioru instalacji przez zakład energetyczny.

Wybór materiału obudowy wpływa na finalną wysokość montażu w kontekście wytrzymałości mechanicznej. Obudowy ze stali ocynkowanej, choć trwalsze i odporniejsze na akty wandalizmu, ważą znacznie więcej niż warianty z tworzywa sztucznego wzmacnianego włóknem szklanym. Cięższa skrzynka wymaga solidniejszego mocowania kotwy chemiczne lub kołki rozporowe o większej średnicy co może generować konieczność obniżenia punktu montażu dla zapewnienia stabilności konstrukcji nośnej.

Skrzynki spełniające normę IP65 oferują pełną ochronę przed strumieniem wody i pyłem, lecz ich uszczelnienie wymaga precyzyjnego docisku drzwiczek. Przy niestarannej instalacji lub osiadaniu budynku uszczelka ulega nierównomiernemu ściśnięciu, co prowadzi do mikropęknięć i stopniowej utraty szczelności. Modele o klasie IP44 są bardziej tolerancyjne na drobne niedokładności montażowe, lecz nie zapewniają intensywnym deszcz czy zalaniu.

Podsumowując kwestię doboru wymiarów i wysokości kluczem jest myślenie perspektywiczne o całym cyklu życia instalacji, nie tylko o chwili przyłączenia. Skrzynka elektryczna zewnętrzna o prawidłowo dobranych wymiarach to inwestycja, która zwraca się w postaci bezproblemowego dostępu do licznika, łatwej konserwacji i braku konieczności kosztownych modernizacji przy zmianie dostawcy energii czy rozbudowie instalacji wewnętrznej.
