Skrzynka elektryczna – schemat, który ochroni Cię przed pożarem

Koszt wymiany spalonej instalacji w domu jednorodzinnym to 15-40 tys. zł, a znakomita większość pożarów i awarii bierze się z błędów popełnionych w jednym miejscu: w rozdzielnicy. Źle dobrany przekrój przewodu, brak selektywności zabezpieczeń, ciasna szafka bez zapasu modułów każdy z tych grzechów procentuje latami. Dobrze zaprojektowana skrzynka elektryczna, oparta na przejrzystym schemacie, to nie koszt, a polisa ubezpieczeniowa. Poniżej konkretna mapa: od bilansu mocy, przez dobór zabezpieczeń, aż po odbiór pomiarami zgodnymi z PN-HD 60364-6.

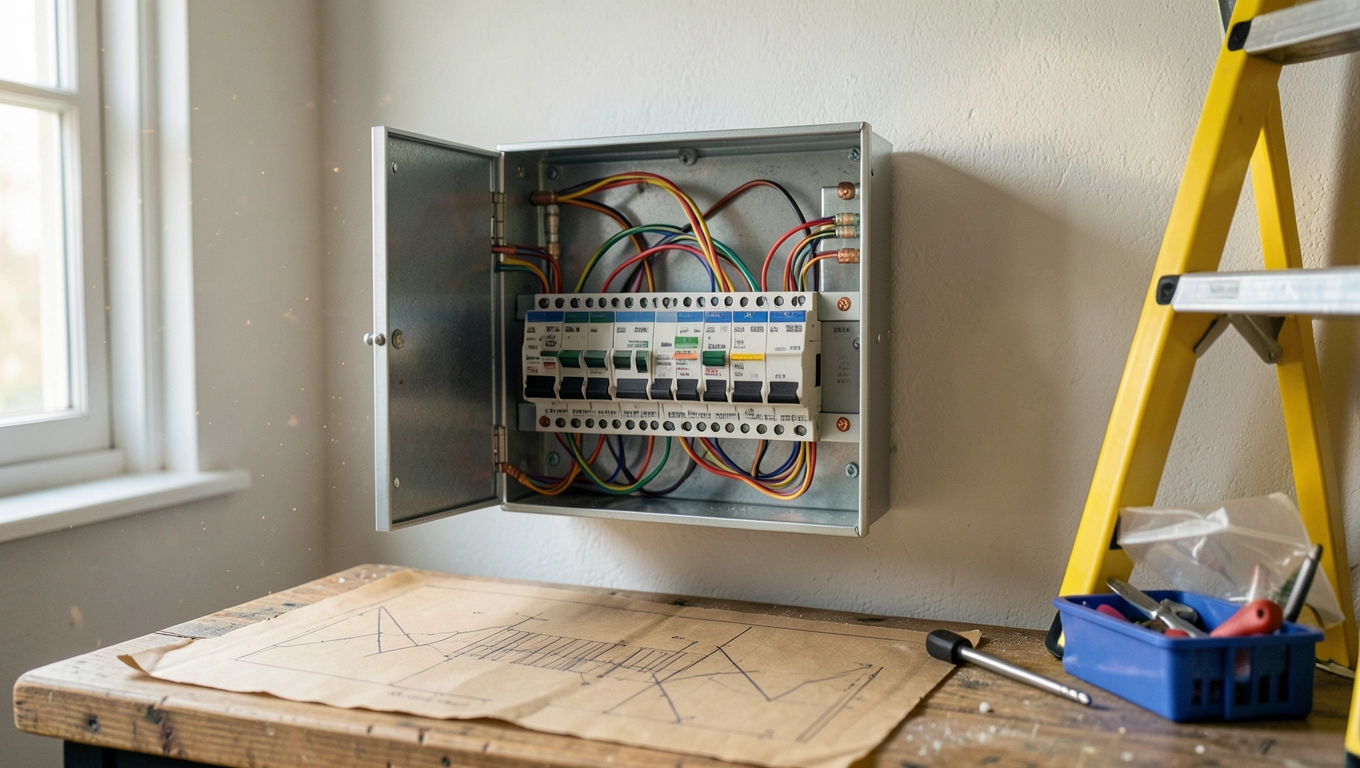

• Schemat rozdzielnicy domu jednorodzinnego krok po kroku
• Jak czytać oznaczenia na schemacie skrzynki elektrycznej
• Dobór zabezpieczeń w rozdzielnicy schemat selektywności
• Najczęstsze błędy przy podłączaniu skrzynki elektrycznej
• Regulacje prawne i rola uprawnień SEP
• Skrzynka elektryczna schemat pytania, które padają najczęściej

Schemat rozdzielnicy domu jednorodzinnego krok po kroku

Zanim pojawi się pierwszy przewód, potrzebna jest kartka z rachunkiem. W domu 120 m² dla czteroosobowej rodziny, z pompą ciepła 9 kW i fotowoltaiką 6 kW, szczytowe zapotrzebowanie sięga 14-17 kW. Operator przyznaje trzy standardowe moce przyłączeniowe: 11 kW (jednofazowo), 15 kW (trójfazowo) oraz 17 kW (trójfazowo). Każdy kilowat powyżej 11 kW wymaga złożenia wniosku o zmianę umowy przyłączeniowej, a to od dwóch do sześciu tygodni papierkowej roboty. Warto zaplanować ją przed tynkowaniem ścian.

Kluczowa zasada: rozdzielnica powinna mieć 20-30% wolnych modułów. Dom 120 m² potrzebuje dziś 36-48 modułów, zaś za dekadę może potrzebować 60. Szafka 72-modułowa kosztuje niewiele więcej niż 48-modułowa, a różnica w cenie zwraca się przy pierwszej rozbudowie. Wymiary zewnętrzne typowej szafki podtynkowej to 600 × 800 × 140 mm dla 72 modułów warto przewidzieć wnękę 620 × 820 mm, by zmieścić obudowę z marginesem na tynk.

Środek szafki powinien wisieć 85-180 cm od podłogi. Niżej utrudnia odczyt zabezpieczeń, wyżej utrudnia szybkie odcięcie prądu w sytuacji awaryjnej. Strefy wilgotne (łazienka, pralnia, kotłownia) eliminują możliwość montażu wilgoć w połączeniu z brudem przewodzonym tworzy ścieżki upływu, które potrafią wyzwalać wyłącznik różnicowoprądowy bez powodu. Minimalna odległość od gazu to 0,5 m, a odległość odległość od okien i drzwi minimum 10 cm.

Uwaga: Tani plastikowy rozdział podtynkowy w garażu bez ogrzewania to proszenie się o kłopoty. Skropliny wewnątrz obudowy w sezonie zimowym potrafią uszkodzić elektronikę zabezpieczeń nadprądowych. Klasa szczelności minimum IP43 w pomieszczeniach suchych, IP54 w garażu lub piwnicy.

Lista zakupów przed montażem

• szafka 72-modułowa z drzwiczkami i szyną DIN najważniejszy element, reszta to komponenty
• wyłącznik główny 63 A trójpolowy (przy 17 kW) lub 40 A (przy 11 kW) rozłącza całość
• rozłącznik główny RG (odłącznik) pełni funkcję izolacyjną, nie zabezpieczającą
• ogranicznik przepięć klasy 1+2 (AC T1+T2) chroni przed piorunem i sieciowymi skokami napięcia
• ogranicznik klasy 2 (T2) druga linia obrony, montowana za klasą 1+2
• wyłączniki różnicowoprądowe RCD (30 mA i 300 mA) ochrona przeciwporażeniowa
• wyłączniki nadprądowe MCB (B10, B13, B16, B20, B25, B32) zabezpieczenie obwodów
• szyny łączeniowe (mostki grzebieniowe) łączą aparaty w jeden potencjał
• zaciski neutralne N i ochronne PE rozdzielenie przewodów roboczych od ochronnych
• przewody wewnętrzne rozdzielnicy (Lgy 6mm² na fazy, 10mm² na zasilanie główne)
• opaski zaciskowe, oznaczniki, opisy obwodów porządek w skrzynce to połowa sukcesu
• miernik impedancji pętli zwarcia oraz rezystancji izolacji wymóg przy odbiorze

Jak czytać oznaczenia na schemacie skrzynki elektrycznej

Schemat ideowy domu jednorodzinnego zaczyna się od zasilania. Na rysunku zobaczymy linię przychodzącą z sieci zakładu energetycznego, oznaczoną jako WLZ (wewnętrzna linia zasilająca), która trafia na zaciski rozłącznika głównego. Stąd prąd płynie do wyłącznika nadprądowego głównego, chroniącego całą instalację. Kolejny element to ogranicznik przepięć w schemacie widoczny jako symbol iskiernika lub warystora, podłączony równolegle do każdej fazy i przewodu neutralnego.

Za ogranicznikiem prąd trafia na listwy rozdzielcze, z których odchodzą trzy główne ciągi: jeden dla wyłączników różnicowoprądowych RCD, drugi bezpośrednio dla obwodów, które wymagają szczególnej ochrony (piekarnik, pralka, zmywarka), trzeci dla oświetlenia. Każdy RCD zabezpiecza grupę obwodów, zasilanych dalej przez wyłączniki nadprądowe MCB. Konwencja oznaczeń jest prosta: Q1 oznacza wyłącznik główny, F1, F2, F3 oznaczają zabezpieczenia nadprądowe poszczególnych obwodów, R1, R2 to wyłączniki różnicowoprądowe, a SPD1, SPD2 to ograniczniki przepięć.

Schemat jednokreskowy (ang. single-line diagram) nie pokazuje poszczególnych przewodów, a jedynie ścieżkę przepływu prądu. Na rysunku obwód złożony z trzech faz (L1, L2, L3) oznaczamy jako trzy równoległe linie, obwód jednofazowy jako jedna linia z przewodem neutralnym N. Symbol przekreślonego koła oznacza wyłącznik różnicowoprądowy, symbol prostokąta z literą B i liczbą (np. B16) to wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16 A.

Każdy obwód na schemacie powinien mieć czytelny opis: „O1, oświetlenie parter", „O2, gniazda kuchnia", „O3, piekarnik 3-fazowy", „O4, pompa ciepła". Dobrą praktyką jest numeracja od najwyższego numeru dla obwodów siłowych, najniższego dla oświetleniowych. Dzięki temu elektryk przyjeżdżający awaryjnie o 22:00 intuicyjnie wie, gdzie szukać konkretnego zabezpieczenia. Na drzwiczkach rozdzielnicy powinna znajdować się skserowana i zalaminowana karta schematu z opisem każdego obwodu.

Przykładowy opis słowny schematu

Zasilanie WLZ 3-fazowe → zacisk główny → Q1 (rozłącznik 63 A) → F0 (wyłącznik nadprądowy główny 40 A trójpolowy) → SPD1 (ogranicznik klasy 1+2) → szyna główna L1/L2/L3 → trzy RCD (R1 dla oświetlenia, R2 dla gniazd ogólnych, R3 dla siły) → MCB obwodowe (B10 dla oświetlenia, B16 dla gniazd, B20/B25 dla kuchni, B32 dla płyty indukcyjnej) → obwody odbiorcze.

Dobór zabezpieczeń w rozdzielnicy schemat selektywności

Selektywność zabezpieczeń to temat, który odróżnia porządny projekt od amatorszczyzny. Zasada jest prosta: gdy w obwodzie gniazda kuchni pojawi się zwarcie, zadziałać powinjen tylko B16 na tym obwodzie, a nie wyłącznik główny pozbawiający prądu cały dom. Selektywność osiągamy przez odpowiedni dobór charakterystyk czasowo-prądowych wyłączników oraz właściwy stosunek prądów znamionowych między zabezpieczeniami nadrzędnym i podrzędnym.

Wyłączniki nadprądowe występują w trzech charakterystykach: B (dla obwodów o niskim prądzie rozruchowym, jak oświetlenie i gniazda ogólne), C (dla silników i urządzeń z wyższym prądem rozruchowym, jak pompy), D (dla transformatorów i silników z ciężkim rozruchem). W domu jednorodzinnym stosujemy głównie B i C. Charakterystyka B16 zadziała pewnie przy prądzie 3-5 krotnie wyższym niż znamionowy (czyli 48-80 A), podczas gdy C16 zadziała przy 5-10 krotnie wyższym.

Tabela doboru MCB do obwodu wygląda następująco:

Wyłącznik różnicowoprądowy RCD o prądzie różnicowym 30 mA chroni przed porażeniem. Jego obecność obowiązuje wszędzie tam, gdzie użytkownik może dotknąć urządzenia i jednocześnie mieć kontakt z potencjałem ziemi. W domu montujemy jeden RCD 30 mA na każde 8-10 obwodów, co daje w praktyce 3-4 sztuki. RCD 300 mA stosuje się jako zabezpieczenie przeciwpożarowe w rozdzielnicy głównej.

Ogranicznik przepięć klasy 1+2 montujemy bezpośrednio za wyłącznikiem głównym. Jego zadaniem jest odprowadzenie do ziemi energii uderzenia piorunowego (klasa 1) oraz tłumienie skoków napięcia z sieci (klasa 2). Bez niego wrażliwa elektronika pompa ciepła, falownik fotowoltaiczny, stacja ładowania pada po pierwszej większej burzy. Koszt ogranicznika to 200-400 zł, koszt wymiany płyty głównej pompy ciepła to 4-8 tys. zł.

Procedura testowania po montażu

Impedancja pętli zwarcia (Zs) mierzona na każdym obwodzie powinna być niższa niż napięcie fazowe / prąd zadziałania zabezpieczenia w czasie 0,4 s. Przy wyłączniku B16 wartość graniczna to ok. 1,44 Ω dla 230 V. Rezystancja izolacji mierzona megaomomierzem między przewodami L-N, L-PE oraz N-PE powinna przekraczać 0,5 MΩ (według PN-HD 60364-6 minimum to 0,5 MΩ przy napięciu probierczym 500 V DC). Czas zadziałania RCD mierzymy testerem wyłączników różnicowoprądowych dla 30 mA powinien wynosić poniżej 30 ms przy prądzie różnicowym 30 mA i poniżej 40 ms przy pięciokrotnym prądzie znamionowym.

Najczęstsze błędy przy podłączaniu skrzynki elektrycznej

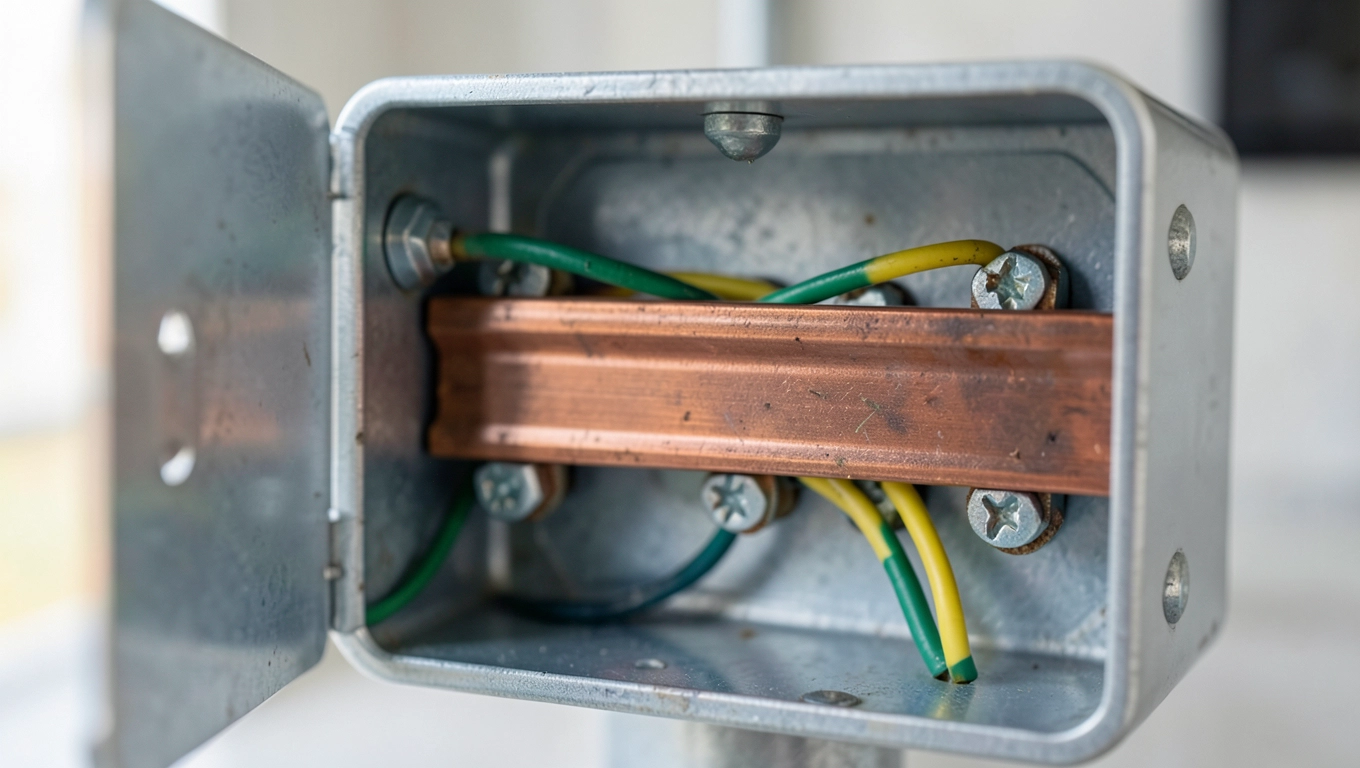

Brak mostka grzebieniowego na szynie PE. Pozorne połączenie przewodów ochronnych przez obudowę metalową szafki kończy się po kilku miesiącach utleniania styku. Mostek grzebieniowy zapewnia trwałe, gazoszczelne połączenie wszystkich zacisków ochronnych.

Zbyt ciasne więzy kablowe. Docisk zacisku śrubowego w MCB jest zaprojektowany na konkretny przekrój. Włożenie dwóch przewodów 2,5 mm² pod jeden zacisk B16 to proszenie się o przegrzanie. Skutkiem jest stopienie izolacji, a w najgorszym przypadku pożar. Rozwiązanie to zaciski rozgałęźne lub listwy zaciskowe.

Przewód neutralny N podłączony do zacisku PE. To klasyczny błąd kogoś, kto nie rozumie, dlaczego te dwa przewody nie mogą się spotkać. Pierwsze porażenie przy zasilaniu pralki ujawnia pomyłkę, ale niestety czasem dopiero po interwencji pogotowia.

Brak ogranicznika przepięć. Wiele starszych rozdzielnic działa latami bez niego, ale wystarczy jedno wyładowanie atmosferyczne w promieniu 1 km, by w domu padły wrażliwe elementy elektroniczne. Ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli w protokole odbioru brakuje ogranicznika.

Zbyt mała szafka. Drzwiczki nie domykają się, przewody idą w niewykończonych pętlach, po dwóch latach nie da się nic dodać bez demontażu połowy. Zapas 20-30% to absolutne minimum, a przy planowanej stacji ładowania samochodu albo fotowoltaice warto wziąć szafkę o rozmiar większą.

Mieszanie obwodów jednofazowych i trójfazowych na jednym MCB. Obwód jednofazowy podłączony do wyłącznika trójpolowego zamiast jednopolowego to pomyłka, która znika w momencie włączenia ale po wizycie elektryka z zakładu energetycznego właściciel ma problem z odbiorem.

Brak opisów obwodów. Dom bez dokumentacji rozdzielnicy to tykająca bomba. Kiedy po dwóch latach przyjdzie konieczność odcięcia obwodu klimatyzacji, właściciel albo odcina wszystko, albo dzwoni po fachowca. Skserowany schemat zalaminowany i przyklejony na wewnętrznej stronie drzwiczek rozwiązuje sprawę.

Nieprawidłowa kolejność zabezpieczeń. Schemat MCB obwodowy → RCD → wyłącznik główny jest odwróconą piramidą ochrony. Prawidłowa kolejność to wyłącznik główny → RCD → MCB obwodowy. W odwrotnej konfiguracji zwarcie na obwodzie MCB zadziała prawidłowo, ale RCD nie odłączy całości, co przy awarii w instalacji podłogowej prowadzi do długotrwałego napięcia na obudowach.

Podłączenie piekarnika 3-fazowego pod zasilanie 1-fazowe. Tani błąd wynikający z niedoczytania tabliczki znamionowej. Skutkiem jest grzanie trzech grzałek z jednej fazy, asymetria 16 A, zadziałanie B16 po 20 minutach pracy. Rozwiązanie: albo poprowadzenie WLZ trójfazowego, albo wymiana piekarnika na 1-fazowy.

Brak pomiarów odbiorczych. Instalacja bez protokołu pomiarów to instalacja, której nikt nie sprawdził. Ubezpieczyciel może odmówić wypłaty, inspektor nadzoru budowlanego zgłosić do PINB, a kupujący nieruchomość zażądać 20% rabatu. Pomiar trwa 2-3 godziny, kosztuje 300-600 zł, a chroni przed tysięcznymi stratami.

Realny koszt błędu

Spalony odcinek instalacji 15 m przewodu 4 mm² w podłodze to 8-12 godzin kucia, zrywania wylewki, układania nowego oraz ponownego pomiaru. Łączny koszt 6-15 tys. zł. Tymczasem prawidłowy dobór przekroju i zabezpieczenia na etapie projektu to koszt różnicy 8 zł/metr przewodu i jednego MCB za 35 zł.

Regulacje prawne i rola uprawnień SEP

Polskie prawo pozwala wykonywać prace elektryczne w budynku mieszkalnym w obrębie własnej instalacji, ale wyłącznie osobom posiadającym świadectwo kwalifikacyjne SEP (Stowarzyszenie Elektryków Polskich) w grupie 1, uprawniające do eksploatacji i dozoru. Bez tego dokumentu legalnie nie da się ani podłączyć rozdzielnicy, ani odebrać instalacji przed załączeniem napięcia. Operator sieci dystrybucyjnej wymaga świadectwa przy pierwszym podpisaniu umowy przyłączeniowej.

Projekt instalacji wymagany jest przy mocy przyłączeniowej powyżej 5 kW oraz w budynkach nowobudowanych. Projekt sporządza projektant z uprawnieniami budowlanymi w specjalności instalacyjnej. Dokumentacja obejmuje schemat ideowy, plan tras kablowych, dobór zabezpieczeń, obliczenia spadków napięć oraz dobór przekrojów przewodów. Koszt projektu dla domu 120 m² to 1,5-3 tys. zł.

Pomiar odbiorcze zgodnie z normą PN-HD 60364-6 muszą obejmować: ciągłość przewodów ochronnych i wyrównawczych, rezystancję izolacji, impedancję pętli zwarcia, działanie urządzeń ochronnych różnicowoprądowych, sprawdzenie biegunowości, kolejności faz oraz próby funkcjonalne. Wyniki wpisuje się do protokołu z pomiarów, który stanowi załącznik do odbioru budynku. Bez tego dokumentu kierownik budowy nie podpisze zawiadomienia o zakończeniu robót.

Checklist odbioru instalacji

• ciągłość przewodów ochronnych PE pomiar od szyny PE do każdego gniazda
• rezystancja izolacji minimum 0,5 MΩ przy 500 V DC
• impedancja pętli zwarcia Zs wartość graniczna zależna od zabezpieczenia
• czas zadziałania RCD poniżej 30 ms przy 30 mA
• prąd zadziałania RCD 0,5-1 × I∆n
• prawidłowość połączeń L/N/PE brak zamian
• kolejność faz L1/L2/L3 zgodność z oznaczeniami
• oznaczenie obwodów czytelne opisy w rozdzielnicy
• schemat ideowy zalaminowana karta w drzwiczkach
• protokół pomiarów 2 egzemplarze (inwestor i operator)

Skrzynka elektryczna schemat pytania, które padają najczęściej

Ile modułów potrzebuje rozdzielnica dla domu 120 m²? Minimum 48, w praktyce 60-72 z zapasem na przyszłe rozbudowy. Każdy MCB to 1 moduł, RCD to 2-4 moduły, ogranicznik przepięć to 3 moduły, rozłącznik główny to 3 moduły. Sumując: 3 (RG) + 3 (SPD) + 6 (3×RCD) + 24 (obwody) + 4 (rezerwa) = 40 modułów na start, ale z 50% zapasem warto wziąć 72-modułową.

Czy mogę zbudować rozdzielnicę samodzielnie? Prawnie tak, jeśli posiadasz uprawnienia SEP G1. Praktycznie to jednak zaawansowana robota wymagająca wiedzy o selektywności, pomiarach i normach. Wielu inwestorów decyduje się na samodzielne kompletowanie szafki i zlecanie montażu oraz pomiarów elektrykowi z uprawnieniami. Koszt robocizny za zmontowanie i podłączenie rozdzielnicy 72-modułowej to 1500-3000 zł, pomiary odbiorcze to dodatkowe 300-600 zł.

Jaka jest różnica między rozdzielnicą natynkową a podtynkową? Podtynkowa wchodzi w ścianę, estetyczniejsza, ale wymaga wnęki i tynkowania. Natynkowa wisi na ścianie, łatwiejsza w montażu, lepsza do garaży, piwnic i pomieszczeń gospodarczych. W pomieszczeniach mieszkalnych stosuje się podtynkowe, w garażach natynkowe o klasie IP54.

Jak często należy przeglądać rozdzielnicę? Co roku warto wykonać test przyciskiem TEST na każdym RCD powinien zadziałać w ciągu 30 ms. Co pięć lat zalecany jest profesjonalny pomiar rezystancji izolacji i impedancji pętli zwarcia. Po każdej burzy z wyładowaniami w odległości poniżej 1 km warto sprawdzić wzrokowo ogranicznik przepięć jeśli okienko statusowe zmieniło kolor, element jest do wymiany.

Źródła i normy

PN-HD 60364-4-41:2017 Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-HD 60364-4-43:2010 Ochrona przed prądem przetężeniowym. PN-HD 60364-5-53:2014 Dobór i montaż wyposażenia. Aparatura łączeniowa i sterownicza. PN-HD 60364-6:2016 Instalacje elektryczne niskiego napięcia. Sprawdzanie. Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Taryfa operatora OSD taryfa G11 (całodobowa jedna stawka) i G12 (dwustrefowa dzień/noc). Strona SEP: sep.com.pl. Strona PKN: pkn.pl.
