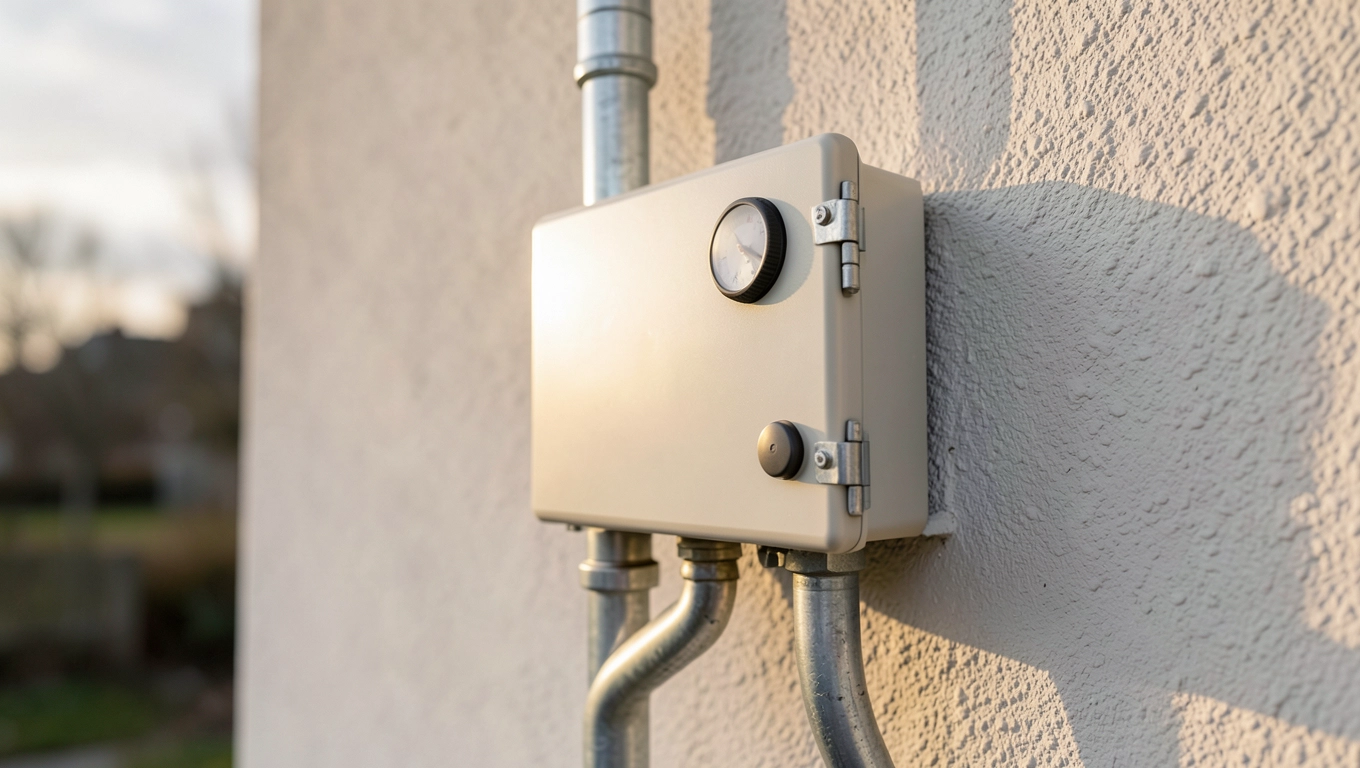

Skrzynka elektryczna na zewnątrz budynku – jaką wybrać i zamontować bez ryzyka

Skrzynka elektryczna na zewnątrz budynku to jedno z tych rozwiązań, o których myśli się dopiero wtedy, gdy stary garaż zamienia się w pokój, a licznik nagle zaczyna przeszkadzać w nowym układzie wnętrza. Przeniesienie punktu pomiarowego, dobór odpowiedniej obudowy i załatwienie formalności w zakładzie energetycznym potrafią sparaliżować inwestora na długie tygodnie, a pomyłka na starcie generuje realne straty: zalanie puszki podczas ulewy, korozję styków, porażenie prądem przy dotyku obudowy, wreszcie odmowę odbioru instalacji i odcięcie energii. Temat wygląda na prosty, kryje jednak kilka pułapek, które najczęściej kończą się kosztowną poprawką lub wizytą inspektora nadzoru budowlanego. Poniżej rozbita na czynniki pierwsze procedura, którą warto przejść raz, a porządnie.

• Stopień ochrony IP skrzynki elektrycznej na zewnątrz
• Skrzynka elektryczna natynkowa IP55 czy wnękowa którą wybrać
• Montaż skrzynki elektrycznej na elewacji krok po kroku
• Przeniesienie licznika na zewnątrz budynku procedura w OSD
• Najczęstsze pytania przed zakupem

Stopień ochrony IP skrzynki elektrycznej na zewnątrz

Każda obudowa pracująca na fasadzie, słupku ogrodzenia albo przy ścianie garażu musi wytrzymać wodę padającą pod kątem do 60°, pył niesiony wiatrem i skoki temperatury sięgające 60 K między latem a zimą. Norma PN-EN 60529:2003/A2:2014 opisuje to dwucyfrowym kodem IP, gdzie pierwsza cyfra oznacza odporność na ciała stałe, a druga na ciała ciekłe.

Minimalny sensowny próg dla skrzynki elektrycznej na zewnątrz to IP55. Taka obudowa blokuje pył w ilościach niezakłócających pracy oraz strumień wody z dowolnego kierunku. Jeżeli obudowa stoi w miejscu narażonym na silne strumienie z myjki ciśnieniowej albo na zalewanie przez strugi deszczu spływające po elewacji, rozsądek podpowiada sięgnięcie po IP65 lub IP66. Wariant IP44 wystarcza wyłącznie pod zadaszeniem, gdzie woda nie pada bezpośrednio na uszczelkę.

Cyfra pięć nie bierze się znikąd. Piątka w drugiej pozycji oznacza, że obudowa wytrzymuje 3 minuty strumienia wody o wydatku 12,5 l/min z odległości 3 m. Mniej znaczy tyle, że woda przedostanie się do środka przy pierwszej większej ulewie, a wtedy zaczyna się korozja zacisków i zwarcia łukowe na szynach. Rozdzielnica zewnętrzna hermetyczna, jak często nazywają ją sklepy, ma właśnie za zadanie utrzymać szczelność przez dekadę albo dłużej.

Materiał obudowy decyduje o trwałości

Poliwęglan (PC) z filtrem UV to dziś złoty standard. Nie żółknie, nie kruszeje, wytrzymuje uderzenia gradu i przypadkowe kopnięcie kosiarką. Stal nierdzewna AISI 304 sprawdza się przy obudowach wolnostojących na słupku, kosztuje więcej, ale mechanicznie jest niezniszczalna i odprowadza ciepło lepiej niż tworzywo. Stal malowana proszkowo wygląda atrakcyjnie, każda rysa odsłania jednak goły metal i w ciągu 2-3 sezonów pojawia się rdza. ABS bez stabilizatora UV to natomiast klasyczny błąd budżetowy: po trzech latach słońca obudowa żółknie, traci elastyczność i pęka przy pierwszym mrozie.

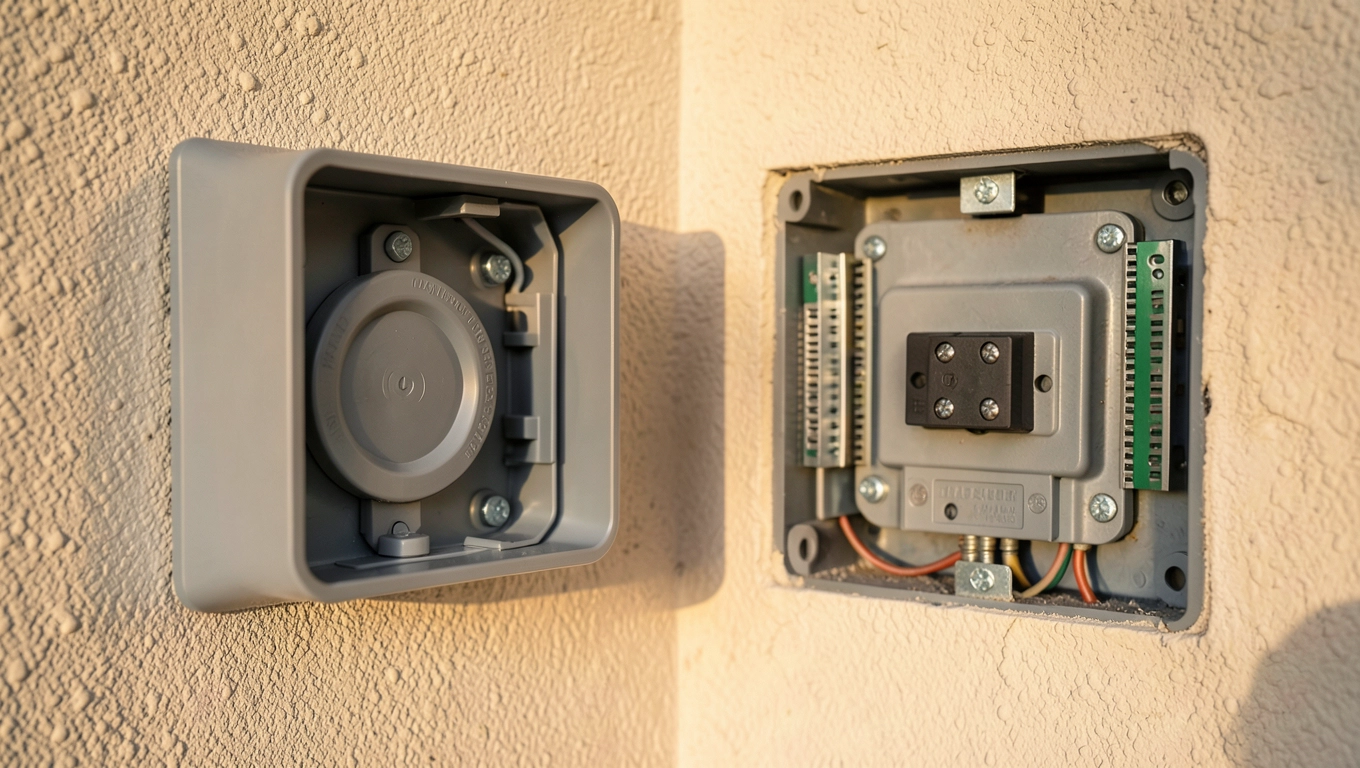

Skrzynka elektryczna natynkowa IP55 czy wnękowa którą wybrać

Na elewacji królują cztery warianty konstrukcyjne, każdy z konkretnym scenariuszem użycia. Skrzynka elektryczna natynkowa IP55 to najprostsze rozwiązanie: montaż na kołki rozporowe, brak kucia ścian, łatwa wymiana uszczelki. Sprawdza się wszędzie tam, gdzie dom jest już ocieplony i kucie bruzdy mija się z celem.

Skrzynka wnękowa wygląda estetyczniej, bo licuje się z tynkiem. Wymaga jednak zamurowania lub obsadzenia w trakcie budowy. Po ociepleniu domu styropianem 15 cm jej montaż wiąże się z długą rurką przelotową i mostkami termicznymi, dlatego inwestorzy wolą natynkową.

Skrzynka elektryczna wolnostojąca na słupku pojawia się na działkach, gdzie licznik musi stanąć w granicy posesji albo przy wjeździe. Najczęściej towarzyszy jej złącze kablowe ZK i szafka pomiarowa SP, a całość wieńczy daszek z dwuspadowym spadkiem odprowadzającym wodę. Wariant zintegrowany z ZK jest z kolei faworytem zakładów energetycznych: jeden wspólny słupek, jeden odbiór, jedna plomba.

Uwaga przy wariancie wolnostojącym: fundament słupka sięga zazwyczaj 80-120 cm poniżej poziomu gruntu, a całość musi stać na stabilnym podłożu. Obudowa plastikowa na piaszczystym gruncie po zimie zaczyna się przechylać, dlatego w takim przypadku lepiej sięgnąć po wersję na stalowej konsoli.

Checklist wyboru, która od razu odkrywa słabe modele

• IP co najmniej 55 (liczba pierwsza 5, druga 5).
• Dławiki kablowe z gwintem metrycznym, najlepiej M20 i M25.
• Uszczelka poliuretanowa odporna na ozon, nie guma EPDM niskiej jakości.
• Oznaczenie CE i deklaracja zgodności z dyrektywą niskonapięciową LVD 2014/35/UE.
• Wymiary pozostawiające 20% rezerwy na przyszłe moduły.
• Otwór lub zawleka umożliwiająca założenie plomby operatora.
• Opcjonalny daszek lub odbojnik chroniący drzwiczki przed deszczem ściekającym po elewacji.
• Śruby drzwiczek ze stali nierdzewnej, nie ze stali ocynkowanej.
• Szyny TH-35 z możliwością przesuwania, nie wklejane na stałe.
• Odporność na promieniowanie UV potwierdzona testem starzenia (co najmniej 1 000 h wg PN-EN ISO 4892).

Montaż skrzynki elektrycznej na elewacji krok po kroku

Procedura zaczyna się od papierka, a nie od wiertarki. Bez zgłoszenia do operatora sieci dystrybucyjnej (OSD) nie wolno ruszać istniejącej instalacji pomiarowej. Samowolne przeniesienie licznika na zewnątrz budynku grozi karą administracyjną, odcięciem energii i odmową wypłaty odszkodowania, gdyby doszło do zdarzenia.

STOP. Zanim odkręcisz jakikolwiek przewód, złóż wniosek w OSD (Tauron, PGE, Enea, Energa lub Stoen) o warunki przeniesienia układu pomiarowego. Operator wyda decyzję z konkretnym miejscem, typem obudowy i schematem podłączenia.

Po uzyskaniu zgody kolejność prac wygląda następująco:

1. Wyłączenie napięcia. Zakręcenie bezpiecznika głównego lub zlecenie OSD demontażu plomby i odcięcia napięcia. Dopiero potem można wejść do wnętrza starej skrzynki.
2. Demontaż starej obudowy. Oznaczenie przewodów fazowych i neutralnego kolorową taśmą. Dokumentacja zdjęciowa ułatwia ewentualną reklamację.
3. Przygotowanie podłoża. Kołki rozporowe M8 lub M10 w zależności od materiału ściany. W cegłe dziurkowanym warto sięgnąć po kotwy chemiczne, bo zwykłe kołki wylatują po pierwszym mrozie.
4. Montaż nowej obudowy. Poziomowanie w dwóch płaszczyznach, zachowanie 3-5 mm dystansu od tynku w celu cyrkulacji powietrza za obudową.
5. Podłączenie przewodów. Moment dokręcenia zacisków zgodny z danymi producenta (zwykle 2,5-3,0 Nm dla złączek śrubowych). Luźna śruba na 30 A robi w kilka miesięcy łuk elektryczny.
6. Odbiór i plomba. Kontrola OSD, założenie plomby, podpisanie protokołu. Dopiero wtedy legalnie wraca napięcie.

Dobra rada. Zostaw w obudowie 20% wolnych modułów. Po dwóch latach domownik zwykle dorzuca pompę ciepła, ładowarkę samochodu albo saunę, a ciasna rozdzielnica oznacza wymianę na większą, ponowny demontaż plomby i ponowny odbiór.

Prace wykonuje osoba z aktualnymi uprawnieniami SEP. Bez tego ani OSD nie podpisze odbioru, ani ubezpieczyciel nie uzna szkody, gdyby piorun trafił w przewód prowadzony do źle zmontowanej skrzynki.

Przeniesienie licznika na zewnątrz budynku procedura w OSD

Przeniesienie licznika na zewnątrz budynku traktowane jest przez operatora jako zmiana miejsca układu pomiarowego, a nie jako remont. To ważne rozróżnienie, bo od niego zależy komplet dokumentów.

Schemat blokowy wygląda tak: decyzja właściciela → wniosek do OSD (formularz B lub odpowiednik regionalny) → wydanie warunków technicznych → projekt instalacji (uprawniony projektant) → realizacja przez elektryka z SEP → zgłoszenie do odbioru → plomba i protokół. Całość trwa od dwóch tygodni do trzech miesięcy, w zależności od kolejki i zakresu zmian.

OSD w warunkach technicznych precyzyjnie opisuje typ obudowy, miejsce montażu (zwykle 0,5-1,5 m nad poziomem terenu w granicy posesji lub na elewacji frontowej) oraz sposób prowadzenia kabla. PN-HD 60364 nakazuje, aby przewody były chronione przed uszkodzeniami mechanicznymi i wilgocią, a złącza pomiarowe dostępne dla inkasenta bez wchodzenia na posesję to oznacza w praktyce lokalizację przy ogrodzeniu lub na fasadzie widocznej z ulicy.

Koszty? Operator pobiera opłatę za warunki przyłączenia (zwykle 50-150 zł), a następnie za odbiór i plomowanie (80-250 zł). Sama obudowa wraz z osprzętem to 200-800 zł, robocizna elektryka 300-700 zł, a projekt zmian od 200 do 600 zł. Łączny wydatek mieści się najczęściej w widełkach 1 500-2 500 zł.

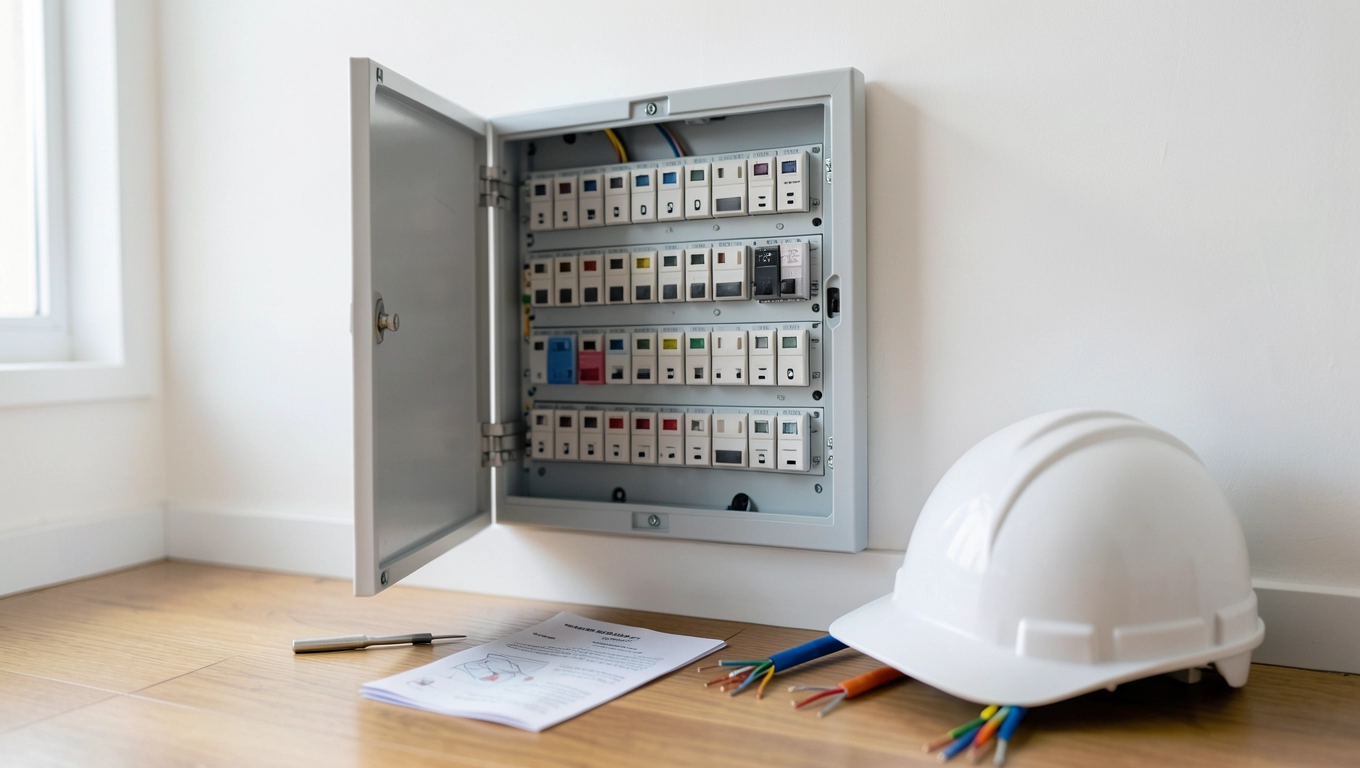

Najczęstsze pytania przed zakupem

Czy samodzielny montaż jest dopuszczalny? Formalnie nie. Prawo energetyczne wymaga, aby prace przy układzie pomiarowym wykonywała osoba z uprawnieniami SEP i zgłoszenie do OSD. Bez tego operator nie założy plomby.

Jaka obudowa sprawdzi się przy domu jednorodzinnym? Najczęściej skrzynka elektryczna natynkowa IP55 na 12-24 modułów, z rezerwą na przyszłe obciążenia, daszkiem i miejscem na plombę.

Ile trwa procedura w OSD? Od dwóch tygodni przy prostej zmianie do trzech miesięcy, gdy trzeba przebudować przyłącze. Terminy warto sprawdzić na stronie operatora przed podpisaniem umowy z elektrykiem.

Czy obudowa potrzebuje wentylacji? Tak, w stopniu minimalnym. Kondensacja pary wodnej wewnątrz szczelnej obudowy skraca żywotność złączek o połowę. Większość modeli ma mikro-otwory z membraną Goretex, które przepuszczają parę, blokując ciekłą wodę.

Czy można schować skrzynkę za roletą albo żaluzją? Nie. Operator musi mieć swobodny dostęp do licznika i plomb, a przegroda ogranicza odczytywanie stanu.

Planowanie oszczędza pieniądze. Dwa miesiące przygotowań, projektant z uprawnieniami i elektryk z SEP kosztują łącznie mniej niż poprawki po odrzuconym odbiorze. Skrzynka elektryczna na zewnątrz budynku to inwestycja na 15-25 lat, więc błędy wykonawcze wychodzą na jaw po pierwszej poważnej ulewie i wtedy właśnie zaczyna się nerwowe szukanie wykonawcy, który naprawi cudzą fuszerkę.

Źródła i podstawy prawne: PN-EN 60529:2003/A2:2014 (stopnie ochrony IP), PN-HD 60364 (instalacje elektryczne w obiektach budowlanych), dyrektywa niskonapięciowa LVD 2014/35/UE, ustawa Prawo energetyczne (Dz.U. 1994 nr 54 poz. 348 z późn. zm.), instrukcje ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) poszczególnych operatorów Tauron Dystrybucja, PGE Dystrybucja, Enea Operator, Energa Operator, Stoen Operator. Strony informacyjne operatorów oraz katalogi norm PKN dostępne na portalach tauon-dystrybucja.pl, pgedystrybucja.pl, enea-operator.pl, energa-operator.pl, stoen.pl oraz pkn.pl.
