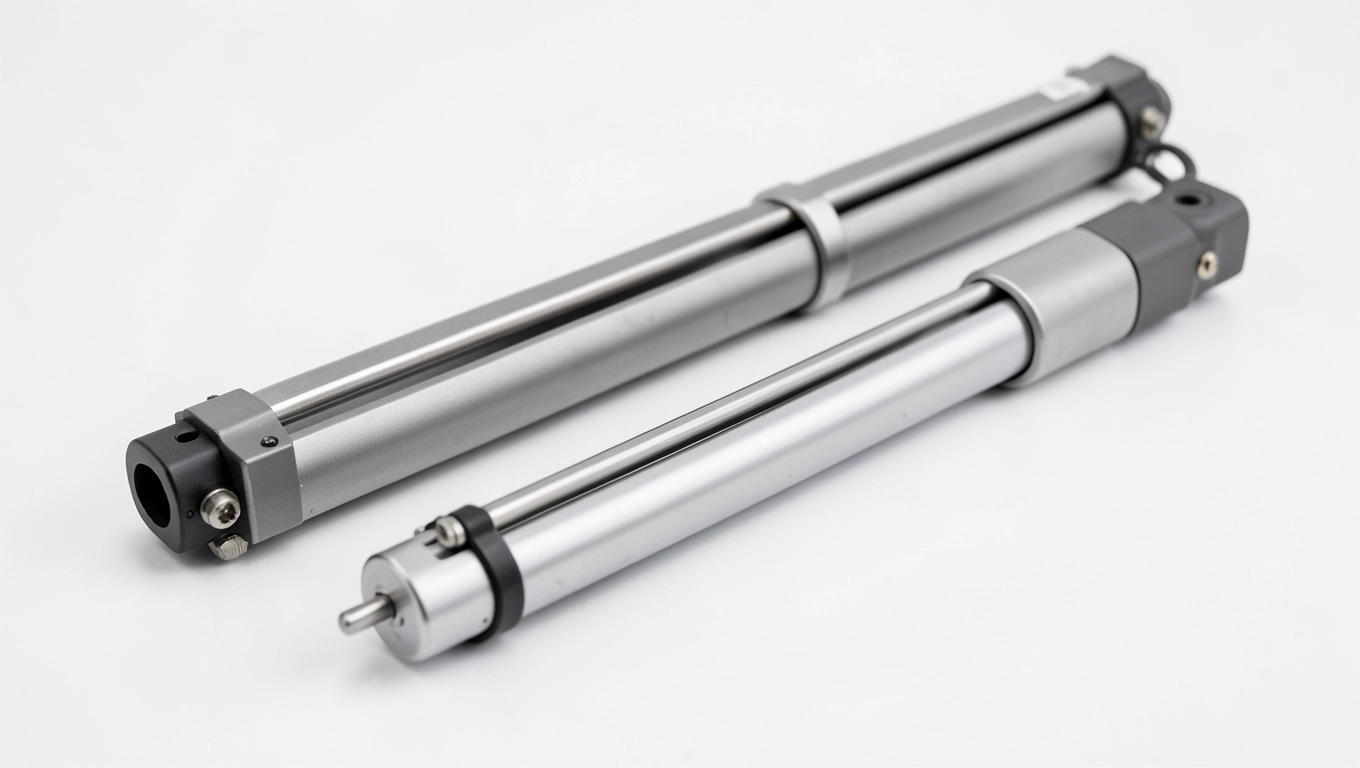

Siłowniki elektryczne 230V, które podłączysz od razu do sieci

Siłowniki elektryczne 230V to napędy liniowe zasilane bezpośrednio napięciem sieciowym, bez konieczności stosowania dodatkowego zasilacza czy transformatora. Wystarczy podłączyć je do gniazdka lub rozdzielni, by uzyskać ruch liniowy o sile nawet 3500 N. W ofercie rynkowej znajdziesz dwa modele szczególnie warte uwagi: kompaktowy AC2 3000N ze skokiem 300 mm, idealny do maszyn rolniczych i klap wentylacyjnych, oraz przemysłowy GNT 3500N z potencjometrem i przekładnią samohamowną, stworzony do systemów solarnych, anten i automatyki reklamowej. Dobranie właściwego wariantu wymaga jednak znajomości kilku kluczowych parametrów.

• Siłownik liniowy 230V AC2 3000N do maszyn rolniczych i klap
• Napęd liniowy 230V GNT 3500N z potencjometrem do PLC i solarów
• Sterowanie siłownikiem 230V: schemat, przełącznik i zabezpieczenia
• Siłownik 230V a 24V: kiedy wybrać napięcie sieciowe bez zasilacza
• Dobór siłownika 230V do obciążenia: wzór i środowisko pracy
• Typowe awarie siłowników 230V i ich rozwiązanie
• Gwarancja, dostępność części i wsparcie techniczne

Siłownik liniowy 230V AC2 3000N do maszyn rolniczych i klap

Model AC2 3000N to siłownik liniowy 230V zaprojektowany z myślą o aplikacjach, gdzie liczy się prostota podłączenia i odporność na kurz oraz wilgoć. Stopień ochrony IP66 oznacza, że obudowa jest całkowicie pyłoszczelna i wytrzymuje silne strumienie wody, co w praktyce pozwala na pracę na zewnątrz bez dodatkowej osłony.

Najczęściej spotykanym zastosowaniem tego napędu jest otwieranie klap wentylacyjnych w halach inwentarskich oraz sterowanie elementami maszyn rolniczych, na przykład redlic czy zasuw w przyczepach. Skok 300 mm przy prędkości 4,2 mm/s daje pełny wysuw w około 71 sekund, co w zupełności wystarcza do wolnych, ale pewnych ruchów roboczych.

Sterowanie odbywa się przez klasyczny przełącznik trójpozycyjny, który pozwala na wysuw, cofnięcie oraz zatrzymanie siłownika w dowolnym momencie. Rozwiązanie takie sprawdza się wszędzie tam, gdzie operator chce mieć pełną kontrolę manualną bez konieczności programowania sterownika PLC. W zestawie znajdują się uchwyty montażowe, dzięki czemu instalacja zajmuje około 30 minut.

Warto pamiętać, że brak przekładni samohamownej oznacza konieczność blokowania ruchu obciążenia innym mechanizmem, na przykład zaworem zwrotnym w układzie klapy. Bez tego elementu tłoczysko może samoczynnie cofać się pod wpływem grawitacji, gdy siłownik zostanie wyłączony.

Typowe scenariusze użycia AC2 3000N

• Otwarcie klap dachowych w oborze lub kurniku w celu regulacji temperatury.
• Sterowanie zasuwą zbiornika na paszę lub zboże.
• Przesuw elementów roboczych w mniejszych maszynach polowych.
• Projekty DIY, gdzie liczy się niska cena i zasilanie bezpośrednio z gniazdka.

Napęd liniowy 230V GNT 3500N z potencjometrem do PLC i solarów

GNT 3500N to przemysłowy siłownik 230V o słę 3500 N i trzech wariantach skoku: 457 mm, 914 mm oraz 1219 mm. Ta elastyczność pozwala dobrać urządzenie do aplikacji wymagających zarówno średniego, jak i bardzo dużego wysuwu, bez konieczności kompromisów w zakresie prędkości czy trwałości.

Kluczowym wyróżnikiem jest wbudowany potencjometr zwrotny, który przekazuje do sterownika PLC informację o aktualnym położeniu tłoka. Dzięki temu napęd może być sterowany algorytmicznie, na przykład w systemie śledzenia słońca przez panele fotowoltaiczne. Algorytm odczytuje pozycję tłoka i koryguje kąt nachylenia paneli co kilka sekund, by utrzymać maksymalną wydajność energetyczną w ciągu dnia.

Przekładnia samohamowna w modelu GNT blokuje ruch tłoka po odcięciu zasilania. Oznacza to, że obciążenie pozostaje dokładnie w miejscu, w którym zostało ustawione, bez ryzyka cofnięcia się pod własnym ciężarem. Mechanizm taki opiera się na zastosowaniu śruby trapezowej o odpowiednim kącie zwoju, który uniemożliwia obrót wsteczny.

Cykl pracy 20% oznacza, że siłownik może pracować przez 2 minuty w każdych 10 minutach bez ryzyka przegrzania silnika. W typowych aplikacjach przemysłowych, takich jak obrót reklamy czy pozycjonowanie anteny, taki margines w zupełności wystarcza. Montaż zajmuje około 60 minut i wymaga jedynie podstawowych narzędzi oraz dostępu do rozdzielni elektrycznej.

Sprawdzone aplikacje GNT 3500N

• Tracker solarny z pojedynczym osią obrotu, gdzie potencjometr sprzężony jest z algorytmem astronomicznym PLC.
• Elewacyjna reklama obrotowa na budynku, wymagająca płynnego pozycjonowania.
• Antena telekomunikacyjna z mechaniczną regulacją azymutu.
• Automatyczne otwieranie okien dachowych w halach produkcyjnych.

Sterowanie siłownikiem 230V: schemat, przełącznik i zabezpieczenia

Podłączenie siłownika 230V wymaga zachowania kilku zasad bezpieczeństwa opisanych w normie PN-HD 60364 dotyczącej instalacji elektrycznych niskiego napięcia. Najważniejsze to zastosowanie wyłącznika nadprądowego o wartości dobranej do poboru prądu silnika oraz uziemienie obudowy napędu, które chroni przed porażeniem w razie uszkodzenia izolacji.

Podstawowy schemat sterowania wykorzystuje przełącznik trójpozycyjny oraz dwa styczniki z blokadą mechaniczną i elektryczną. Stycznik K1 załącza kierunek wysuwu, K2 kierunek cofania, a blokada zapobiega jednoczesnemu załączeniu obu cewek, co w przeciwnym razie doprowadziłoby do zwarcia fazowego. Rozwiązanie takie gwarantuje, że operator może zmienić kierunek ruchu bez ryzyka uszkodzenia instalacji.

W aplikacjach przemysłowych obowiązkowym elementem jest przycisk awaryjnego zatrzymania, oznaczany symbolem E-STOP. Jego zestyk rozwierny wpięty w obwód sterujący powoduje natychmiastowe odcięcie napięcia od cewek styczników, a tym samym zatrzymanie ruchu tłoka w czasie krótszym niż 100 ms. Funkcja ta jest wymagana przez normę PN-EN ISO 13850 we wszystkich maszynach, gdzie istnieje ryzyko urazu operatora.

Schemat ASCII przedstawiający typowe podłączenie:

  L1 ──┬──[K1]──┐
       │         ├──[SILNIK]── N
       │         │
  L2 ──┴──[K2]──┘
       │
       └──[E-STOP]──[CEWKA K1/K2]

Zabezpieczenie nadprądowe powinno być dobrane na podstawie prądu znamionowego siłownika pomnożonego przez współczynnik 1,25, zgodnie z zasadami selektywności zabezpieczeń. Dla modeli AC2 i GNT o poborze rzędu 0,5 do 1,5 A wystarczy wyłącznik B6A lub B10A, w zależności od długości przewodu zasilającego i jego przekroju.

Checklista przed uruchomieniem

• Uziemienie obudowy siłownika połączone z szyną PE rozdzielni.
• Wyłącznik nadprądowy dobrany do prądu znamionowego silnika.
• Blokada mechaniczna i elektryczna styczników sprawdzona próbą ręczną.
• Przycisk E-STOP przetestowany w obu kierunkach ruchu.
• Przewód zasilający zabezpieczony przed uszkodzeniami mechanicznymi.

Siłownik 230V a 24V: kiedy wybrać napięcie sieciowe bez zasilacza

Decyzja między siłownikiem 230V a modelem na napięcie 24V DC zależy przede wszystkim od dostępnej infrastruktury zasilania oraz wymagań bezpieczeństwa. Wersja 230V eliminuje konieczność stosowania zasilacza czy prostownika, co obniża koszt instalacji i upraszcza serwisowanie.

Siłownik 24V sprawdza się tam, gdzie obowiązują rygorystyczne normy bezpieczeństwa, na przykład w środowisku mokrym lub w instalacjach dostępnych dla osób nieprzeszkolonych. Napięcie 24V nie stanowi zagrożenia porażeniowego przy dotyku bezpośrednim, co reguluje norma PN-EN 60204-1 dotycząca bezpieczeństwa maszyn elektrycznych.

W gospodarstwach rolnych i halach przemysłowych, gdzie dostęp do sieci 230V jest powszechny, wybór napięcia sieciowego skraca czas montażu i eliminuje dodatkowy punkt awarii w postaci zasilacza. Instalatorzy z uprawnieniami SEP mogą podłączyć taki napęd bezpośrednio do rozdzielni, co znacząco obniża koszt robocizny w porównaniu z układem wymagającym konwersji napięcia.

Warto też rozważyć kwestię zasilania awaryjnego. Siłownik 24V podłączony do akumulatora buforowego działa nawet przy zaniku napięcia sieciowego, natomiast wersja 230V wymaga zastosowania UPS-a lub agregatu. W instalacjach, gdzie ciągłość pracy jest krytyczna, na przykład w systemach wentylacji obiektów inwentarskich, zasilanie 24V z akumulatorem może okazać się jedynym rozsądnym rozwiązaniem.

Lista decyzyjna: 230V czy 24V?

• Masz łatwy dostęp do gniazdka lub rozdzielni 230V? Wybierz 230V.
• Instalacja pracuje w środowisku mokrym lub jest dostępna dla osób bez uprawnień? Wybierz 24V.
• Potrzebujesz pracy awaryjnej przy zaniku sieci? Wybierz 24V z akumulatorem.
• Chcesz uprościć serwis i obniżyć koszt instalacji? Wybierz 230V.
• Wymagasz precyzyjnego sprzężenia zwrotnego do PLC? Wybierz GNT 3500N z potencjometrem.

Dobór siłownika 230V do obciążenia: wzór i środowisko pracy

Podstawowym wzorem doboru siłownika jest pomnożenie masy przesuwanego elementu przez przyspieszenie oraz współczynnik bezpieczeństwa. W uproszczeniu: F [N] = m [kg] × g [m/s²] × k, gdzie g to przyspieszenie ziemskie wynoszące 9,81 m/s², a k to współczynnik bezpieczeństwa mieszczący się w granicach 1,5 do 2,0.

Współczynnik 1,5 stosuje się w aplikacjach statycznych, gdzie ruch jest powolny i kontrolowany. Wartość 2,0 zaleca się w sytuacjach dynamicznych, na przykład przy gwałtownych zmianach kierunku lub pracy w podwyższonej temperaturze, gdy smar wewnątrz przekładni traci lepkość i rośnie tarcie. Użycie współczynnika zbyt niskiego grozi przegrzewaniem silnika i skróceniem żywotności napędu.

Środowisko pracy wpływa bezpośrednio na trwałość uszczelek i łożysk. Klasa IP66, którą legitymują się zarówno AC2, jak i GNT, oznacza ochronę przed pyłem i silnymi strumieniami wody, ale nie przed zanurzeniem. W instalacjach narażonych na ciągłe zanurzenie, na przykład w oczyszczalniach ścieków, konieczne jest zastosowanie osłony lub wybór siłownika o klasie IP68.

Temperatura otoczenia wpływa na wydajność silnika elektrycznego. Powyżej 40°C producent zaleca obniżenie cyklu pracy o 1% na każdy dodatkowy stopień Celsjusza. W halach produkcyjnych z instalacją grzewczą lub w obiektach nasłonecznionych warto uwzględnić ten margines, by uniknąć przedwczesnego zużycia uzwojeń.

Typowe awarie siłowników 230V i ich rozwiązanie

Każda z tych usterek ma swoją przyczynę fizyczną. Woda przedostaje się przez uszczelkę, gdy ta traci elastyczność pod wpływem UV i mrozu. Łożyska zużywają się, gdy smar wypłukuje się przez nieszczelności lub gdy operator przekracza dopuszczalne obciążenie. Znajomość tych mechanizmów pozwala zapobiegać awariom zanim się pojawią.

Najczęstsze błędy montażowe

• Podłączenie siłownika bez uziemienia, co narusza normę PN-HD 60364.
• Brak blokady mechanicznej między kierunkami ruchu, prowadzący do zwarcia.
• Dobór zbyt słabego wyłącznika nadprądowego, który wyzwala podczas rozruchu.
• Montaż w pozycji, w której woda może gromadzić się przy dławiku kablowym.
• Brak smarowania przegubów, co przyspiesza zużycie elementów ruchomych.

Gwarancja, dostępność części i wsparcie techniczne

Każdy siłownik objęty jest gwarancją producenta na okres 24 miesięcy od daty sprzedaży. Warunkiem utrzymania gwarancji jest montaż zgodny z instrukcją oraz eksploatacja w parametrach znamionowych podanych na tabliczce znamionowej. Samodzielne modyfikacje mechaniczne lub elektryczne powodują utratę ochrony gwarancyjnej.

Części zamienne, takie jak uszczelki, łożyska czy potencjometry, są dostępne w magazynie producenta przez cały okres eksploatacji urządzenia. To ważne w instalacjach przemysłowych, gdzie przestój generuje koszty znacznie przewyższające cenę samej części. Czas realizacji zamówienia standardowego wynosi od 24 do 72 godzin.

Wsparcie techniczne obejmuje pomoc w doborze siłownika do konkretnej aplikacji, konsultacje schematów sterowania oraz analizę awarii na podstawie przesłanych zdjęć lub filmów. Doradca techniczny może też zaproponować modernizację istniejącej instalacji, na przykład wymianę siłownika 24V na model 230V w przypadku, gdy zasilacz uległ awarii i jego naprawa jest nieopłacalna.

Proces doboru bezpłatnego przebiega w trzech krokach. Najpierw klient opisuje aplikację i podaje parametry obciążenia. Następnie inżynier automatyk oblicza wymaganą siłę i skok na podstawie wzoru z uwzględnieniem współczynnika bezpieczeństwa. Na koniec klient otrzymuje konkretną rekomendację modelu wraz ze schematem podłączenia dopasowanym do jego rozdzielni elektrycznej.

Źródła danych i norm: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN ISO 13850 (bezpieczeństwo maszyn, przyciski awaryjne), PN-EN 60204-1 (bezpieczeństwo maszyn elektrycznych), dokumentacja techniczna producentów siłowników AC2 i GNT. Więcej informacji na temat norm dostępnych jest na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl).
