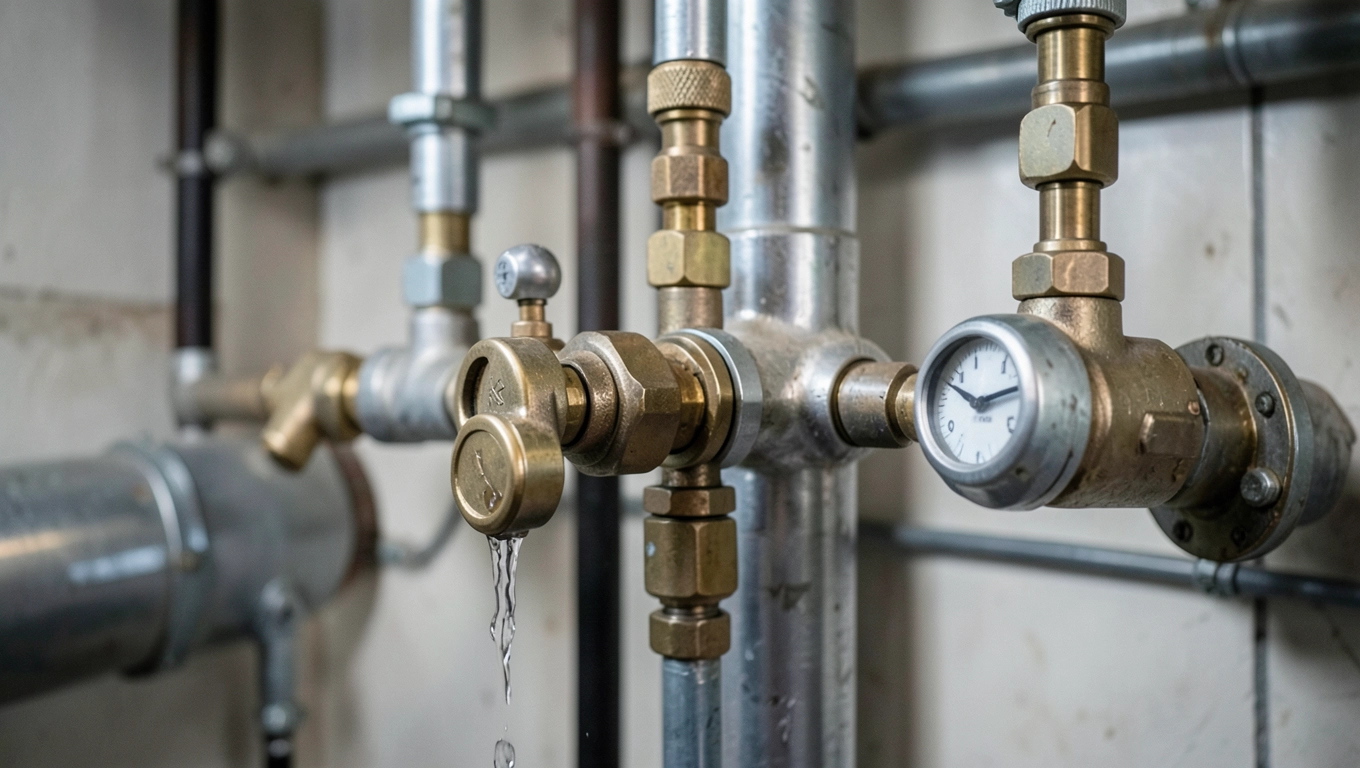

Regulacja przepływu wody w instalacji CO: Poradnik

Regulacja przepływu wody w instalacji centralnego ogrzewania staje się kluczowa, gdy chcesz uniknąć sytuacji, w której niektóre grzejniki parzą, a inne ledwo się nagrzewają. Ten proces zapewnia równomierny obieg czynnika grzewczego, co przekłada się na komfort termiczny w całym domu i oszczędność paliwa. Omówimy, po co właściwie regulować przepływ, jakie problemy niesie brak tej operacji, a także praktyczne metody: regulację na zimno przed uruchomieniem kotła i na gorąco podczas pracy. Dowiesz się, jak stopniować średnice rur, uwzględniać opory hydrauliczne oraz precyzyjnie nastawiać zawory dla optymalnego rozkładu ciepła.

• Po co regulacja przepływu w instalacji CO
• Skutki braku regulacji przepływu wody CO
• Regulacja na zimno w instalacji grzewczej
• Regulacja na gorąco przepływu wody CO
• Stopniowanie średnic rur w obiegu CO
• Opory przepływu wody w regulacji CO
• Nastawa zaworów dla równomiernego przepływu
• Pytania i odpowiedzi: Regulacja przepływu wody w instalacji CO

Po co regulacja przepływu w instalacji CO

Regulacja przepływu wody w instalacji CO ma na celu wyrównanie ilości czynnika grzewczego docierającego do każdego grzejnika. Dzięki temu każdy radiator otrzymuje dokładnie tyle wody, ile potrzeba do osiągnięcia żądanej temperatury w pomieszczeniu. Bez tego mechanizmu woda płynie preferencyjnie najkrótszymi drogami, pomijając dalsze gałęzie obiegu. W efekcie system działa efektywnie, minimalizując straty energii. Proces ten symuluje naturalny rozkład w organizmie, gdzie krew rozdziela się na coraz węższe naczynia.

Woda jako nośnik ciepła przenosi energię z kotła do grzejników. Im większy strumień przez dany radiator, tym więcej kalorii oddaje do powietrza. Regulacja pozwala dostosować ten strumień do zapotrzebowania termicznego konkretnego pokoju. Na przykład w salonie o dużej kubaturze potrzeba więcej przepływu niż w łazience. Poprawna nastawa zapobiega nadmiernemu zużyciu gazu lub prądu w kotle.

Kluczowe korzyści regulacji obejmują:

• równomierne ogrzewanie wszystkich pomieszczeń bez przegrzewania jednych kosztem drugich,
• zmniejszenie zużycia energii nawet o 15-20% dzięki optymalnemu obiegowi,
• przedłużenie żywotności pompy obiegowej przez redukcję niepotrzebnych obciążeń,
• eliminację hałasu spowodowanego turbulentnym przepływem w rurach.

Projektanci uwzględniają te aspekty już na etapie rysunków, dobierając średnice i zawory. Jednak ostateczna regulacja spada na instalatora. To połączenie teorii z praktyką gwarantuje, że instalacja spełni oczekiwania użytkownika przez lata.

Skutki braku regulacji przepływu wody CO

Brak regulacji prowadzi do nierównomiernego rozkładu ciepła, gdzie grzejniki blisko kotła przegrzewają pomieszczenia, a te na końcach obwodów pozostają zimne. Woda płynie wtedy ścieżkami najmniejszego oporu, ignorując dalsze odgałęzienia. Kotłownia staje się najcieplejsza, co marnuje energię. Użytkownik musi ręcznie dolewać temperaturę, co podnosi rachunki.

Innym efektem jest hałas w instalacji: szumy i buczenie w rurach oraz zaworach spowodowane zbyt wysoką prędkością przepływu. Przekracza ona zalecane 0,5-1,5 m/s, generując turbulencje. Pompa pracuje na wyższych obrotach, skracając swoją trwałość nawet o połowę. Grzejniki pracują nieefektywnie, z mniejszą powierzchnią oddającą ciepło.

Konsekwencje dla zużycia energii

Bez regulacji kotel musi generować wyższą temperaturę wody, by ogrzać odległe grzejniki. To zwiększa spalanie paliwa o 10-30%, w zależności od wielkości instalacji. W domach z rozległymi obiegami różnice temperatur między pokojami sięgają 5-10°C. System staje się niekomfortowy i kosztowny w eksploatacji.

• przegrzewanie kotłowni i grzejników przy kotle,
• zimne kaloryfery w odległych pokojach,
• zwiększone zużycie energii przez ciągłą kompensację,
• awarie pompy z powodu przeciążenia,
• korozja rur od lokalnych przegrzań.

Długoterminowo brak regulacji powoduje osadzanie kamienia w grzejnikach z powodu stagnacji wody w niektórych sekcjach. To dodatkowo blokuje przepływ i pogarsza sytuację.

Regulacja na zimno w instalacji grzewczej

Regulacja na zimno wykonuje się przed pierwszym uruchomieniem kotła, gdy woda jest zimna. Polega na wstępnym ustawieniu zaworów termostatycznych i równoważących według obliczeń projektowych. Mierzy się ciśnienie dynamiczne na manifoldach, by wyrównać opory w gałęziach. To zapobiega późniejszym problemom podczas pracy na gorąco. Proces trwa zwykle 2-4 godziny dla typowej instalacji domowej.

Instalator zaczyna od zamknięcia wszystkich zaworów obiegowych. Następnie otwiera je stopniowo, mierząc przepływ manometrem. Dostosowuje nastawy, aż przepływy w wszystkich pętlach będą zgodne z projektem, np. 0,05-0,1 l/s na grzejnik. Ta metoda minimalizuje błędy hydrauliczne od początku.

• zamknij wszystkie zawory termostatyczne,
• ustaw pombę na maksymalne obroty,
• pomiar ciśnienia różnicowego na wejściu i wyjściu każdej gałęzi,
• dopasuj zawory równoważące do spadku ΔP = 20-30 kPa,
• sprawdź całkowity przepływ w instalacji.

Po regulacji na zimno instalacja jest gotowa do próbnego nagrzania. Ta prewencyjna nastawa oszczędza czas podczas regulacji na gorąco. Unika też nagłych szoków termicznych dla elementów.

W instalacjach z podłogówką szczególnie ważne jest precyzyjne dozowanie przepływu, bo zbyt duży strumień powoduje nierównomierne nagrzewanie podłogi.

Regulacja na gorąco przepływu wody CO

Regulacja na gorąco odbywa się po osiągnięciu temperatury roboczej, zwykle 50-70°C na zasilaniu. Używa się termometrów do pomiaru różnicy temperatur ΔT na grzejnikach, celując w 10-20°C. Dostosowuje zawory, by przepływ był proporcjonalny do mocy grzejnika. Proces iteracyjny trwa 4-8 godzin, z wielokrotnymi pomiarami.

Kroki regulacji na gorąco

Kotł pracuje na pełnej mocy, a okna pozostają otwarte dla stabilizacji. Mierzy się temperaturę wody na zasilaniu i powrocie każdego grzejnika. Zawory termostatyczne ustawia się na maksimum podczas pomiarów. Na tej podstawie kalibruje zawory równoważące.

• uruchom kocioł do temperatury 60°C,
• otwórz wszystkie zawory termostatyczne na 5,
• pomiar ΔT na każdym grzejniku (np. 55°C zasilanie, 45°C powrót),
• dostosuj zawór równoważący, aż ΔT = 15°C,
• powtórz dla wszystkich gałęzi, aż rozkład będzie równomierny,
• sprawdź prędkość przepływu <1,2 m/s.

Ta metoda uwzględnia rzeczywiste warunki pracy, w tym opory termiczne. Zapewnia, że grzejniki oddają ciepło efektywnie. Po regulacji komfort wzrasta zauważalnie.

Wielokrotne cykle nagrzewania i chłodzenia stabilizują ustawienia. To klucz do długoterminowej niezawodności instalacji.

Stopniowanie średnic rur w obiegu CO

Stopniowanie średnic rur naśladuje ludzki krwiobieg: od głównego kolektora DN32-40 schodzą cieńsze gałęzie DN25, DN20 aż do DN15 przy grzejnikach. W zasilaniu przepływ maleje wraz z rozgałęzieniami, redukując prędkość wody. W powrocie działa odwrotnie: od DN15 łączy się do DN20, DN25 i DN32 przy kotle. To naturalnie równoważy opory bez nadmiaru zaworów.

Typowe średnice dla domu 150 m²: główny obieg DN28, gałęzie DN22, przy grzejnikach DN15-18. Prędkość wody utrzymuje się na poziomie 0,8-1,2 m/s. Mniejsze rury na końcach zapobiegają laminarności i poprawiają wymianę ciepła.

Takie projektowanie minimalizuje potrzebę regulacji ręcznej. Zapewnia równomierny rozkład bez dodatkowych kosztów.

• wybierz średnice wg sumarycznej mocy grzejników,
• zasilanie: zmniejszaj stopniowo,
• powrót: zwiększaj ku kotłowi,
• unikaj skoków powyżej 2 DN.

Opory przepływu wody w regulacji CO

Opory hydrauliczne powstają z tarcia wody o ścianki rur, złączki i zawory. Oblicza się je wzorem Darcy-Weisbacha: ΔP = f * (L/D) * (ρ v²/2), gdzie f to współczynnik tarcia ok. 0,02-0,04 dla stali. Dla rury DN20 o długości 50 m i v=1 m/s strata to ok. 10-15 kPa. W regulacji wyrównuje się te opory między gałęziami.

Dłuższe gałęzie mają wyższe opory liniowe, liczba kolan dodaje lokalne straty po 1-2 kPa każde. Zawory wprowadzają regulowane opory 5-50 kPa. Cel: identyczny całkowity spadek ciśnienia na każdej ścieżce do grzejnika.

• oblicz opór liniowy: ΔP = 100 * (L/D) Pa dla v=1 m/s,
• dolicz straty lokalne: 0,5 v²/2g na kolano,
• wyrównaj zaworami do ΔP_gałęź = 20 kPa,
• sprawdź manometrem.

W instalacjach powyżej 100 m rur opory dominują, wymagając mocniejszej pompy. Ignorowanie ich prowadzi do nierówności.

Wykres pokazuje, jak mniejsze średnice generują wyższe opory, co wpływa na dobór rur.

Nastawa zaworów dla równomiernego przepływu

Nastawa zaworów równoważących zaczyna się od obliczenia wymagalnego przepływu dla każdego grzejnika: G = P / (c_w * ΔT), gdzie P to moc w kW, c_w=4,18 kJ/kgK, ΔT=15K. Dla 1 kW grzejnika G≈0,016 kg/s czyli 0,016 l/s. Zawór nastawia się na Kv odpowiadające temu strumieniowi przy ΔP=20 kPa.

Zawory termostatyczne kalibruje się po równoważeniu, ustawiając na pozycję 3-4 dla standardowych temperatur. Precyzja nastawy zapewnia, że przepływ maleje liniowo z obrotem głowicy. To pozwala użytkownikowi precyzyjnie kontrolować temperaturę.

Procedura nastawy

• określ Kv_zaworu = G / sqrt(ΔP/1000),
• ustaw wstępny kąt otwarcia wg tabeli producenta,
• pomiar i korekta pod obciążeniem,
• zablokuj nastawę kontrmatką,
• przetestuj z termostatami.

W systemach wieloodbiornikowych nastawa kaskadowa: najpierw główne gałęzie, potem odgałęzienia. To gwarantuje równomierność. Regularna kontrola co sezon utrzymuje efektywność.

Różne typy zaworów: kulowe dla prostoty, membranowe dla precyzji w podłogówkach. Wybór zależy od skali instalacji.

Pytania i odpowiedzi: Regulacja przepływu wody w instalacji CO

• Jaki jest główny cel regulacji przepływu wody w instalacji centralnego ogrzewania (CO)?

  Głównym celem jest zapewnienie równomiernej temperatury we wszystkich ogrzewanych pomieszczeniach lub temperatury zróżnicowanej zgodnie z potrzebami użytkownika. Dzięki temu woda jako nośnik ciepła równomiernie dostarcza energię cieplną do grzejników, co optymalizuje komfort termiczny i efektywność systemu.

• Jak przebiega regulacja przepływu wody na zimno i na gorąco w instalacji CO?

  Regulacja na zimno odbywa się przed uruchomieniem systemu i polega na wstępnym ustawieniu zaworów oraz sprawdzeniu hydrauliki. Regulacja na gorąco przeprowadzana jest podczas pracy instalacji przez instalatora, z uwzględnieniem oporów przepływu, aby dostosować rzeczywisty obieg wody do projektowych założeń.

• Dlaczego w instalacji CO stosuje się stopniowanie średnic rur?

  Stopniowanie średnic (np. od DN28 do mniejszych) naśladuje naturalny mechanizm ludzkiego krwiobiegu: od grubej aorty do cienkich naczyń kapilarnych w zasilaniu, a w powrocie odwrotnie – od cienkich rur do grubszych. To zapewnia odpowiedni przepływ i minimalizuje opory wynikające z długości rur i złączek.

• Jak prawidłowa regulacja przepływu zapobiega problemom w instalacji CO?

  Zapobiega nierównomiernemu ogrzewaniu, przegrzewaniu niektórych grzejników kosztem innych, szumom i nieefektywnemu zużyciu energii. Większy przepływ wody przez grzejnik oznacza więcej dostarczonego ciepła, co przy właściwej regulacji zapewnia równomierny rozkład temperatury i komfort.
