Protokół odbioru instalacji CO i CWU – wzór

Redakcja 2025-11-02 16:22 / Aktualizacja: 2026-02-07 13:07:33 | Udostępnij:

Jeśli remontujesz starszy dom i zdecydowałeś się na instalację natynkową centralnego ogrzewania oraz ciepłej wody użytkowej w rurkach ochronnych, wiesz, jak ważne jest solidne potwierdzenie jej jakości przed oddaniem do użytku. Protokół odbioru to kluczowy dokument, który chroni cię przed ukrytymi wadami i zapewnia zgodność z normami PN-EN. W tym artykule skupimy się na weryfikacji montażu, precyzyjnym trasowaniu tras oraz kontroli szczelności i estetyki, podając praktyczny wzór protokołu, który możesz dostosować do swojej instalacji.

protokół odbioru instalacji c o i c w u wzór

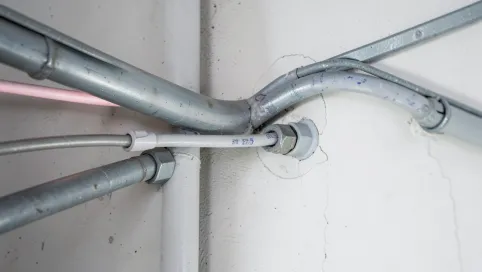

Instalacja natynkowa CO i CWU w rurkach: weryfikacja montażu

W instalacji natynkowej CO i CWU rurki ochronne pełnią rolę bariery przed uszkodzeniami mechanicznymi, co jest szczególnie istotne w starszych budynkach. Podczas odbioru sprawdzasz, czy wszystkie rurki są kompletne, bez pęknięć i prawidłowo spasowane. Montaż musi zapobiegać naprężeniom termicznym, dlatego w protokole notujesz średnice rurek zgodne z projektem, zazwyczaj od 16 do 32 mm dla rur CO i CWU. Użyj poziomicy, by potwierdzić pionowość i poziomość tras. Bezpieczeństwo zapewniają uchwyt mocujący co 50-70 cm, co minimalizuje ryzyko przesunięć.

Normami PN-EN 806 regulującymi instalacje wodne dyktują, że rurki muszą być z tworzywa odpornego na korozję i temperaturę do 95°C. W starszych budynkach weryfikujesz brak interferencji z istniejącymi przewodami, co zapobiega awariom. Protokół zawiera punkt o wizualnej inspekcji złączek w rurkach – szukaj śladów nieszczelności lub luźnych elementów. Každy odcinek trasuj z uwzględnieniem dylatacji, notując odległości od ścian. Ta kontrola oszczędza koszty napraw w przyszłości.

Elementy do sprawdzenia w protokole

Zobacz także: Protokół odbioru instalacji WOD-KAN: Wzór i wytyczne

  • Kompletność rurek ochronnych na całej długości instalacji CO i CWU.
  • Brak deformacji i pęknięć w miejscach gięcia.
  • Zgodność średnic z normami dla przepływu medium grzewczego.
  • Mocne przymocowanie do podłoża za pomocą uchwytów.
  • Odległości od innych instalacji, minimum 10 cm.

W praktyce montażu natynkowego rurki zapobiegają przedostawaniu się wilgoci do rur wewnętrznych, co wydłuża żywotność systemu. Odbierając, mierzysz napięcia na złączach i potwierdzasz brak ostrych krawędzi. Protokół podpisują instalator i odbiorca, z datą i pieczątką.

Trasowanie osprzętu w protokole odbioru CO i CWU natynkowych

Trasowanie osprzętu w instalacji natynkowej CO i CWU zaczyna się od mapy pomieszczenia, gdzie zaznaczasz punkty poboru ciepła i wody. W protokole odbioru odnotowujesz wysokość montażu zaworów i pomp obiegowych, zazwyczaj 30-40 cm od podłogi dla wygody obsługi. Precyzja trasowania z użyciem poziomicy laserowej zapewnia estetykę i funkcjonalność. W starszych budynkach sprawdzasz grubość ścian, by uniknąć niespodzianek konstrukcyjnych. Rurki osprzętu prowadź prosto, unikając chaotycznych zygzaków.

Normy PN-EN 12828 dla CO wymagają, by osprzęt był dostępny bez demontażu rurek. W protokole wpisujesz numery seryjne termostatów i manometrów, potwierdzając ich kalibrację. Trasuj z uwzględnieniem przyszłych modyfikacji, zostawiając zapas rurek. Bezpieczeństwo podnosi izolacja termiczna na osprzęcie, co notujesz jako punkt odbioru. Ta systematyczność zapobiega sporom z wykonawcą.

Zobacz także: Kto Wystawia Protokół Odbioru Instalacji Gazowej?

Standardowe wymiary trasowania osprzętu

Element osprzętuWysokość montażu (cm)Odległość od narożnika (cm)
Zawory CO30-5010-15
Punkty poboru CWU90-11020
Pompy obiegowe4015

Po trasowaniu testujesz dostępność narzędzi serwisowych do osprzętu w rurkach. W protokole dołączasz zdjęcia tras dla dowodu wizualnego. Starsze instalacje często wymagają korekty tras osprzętu pod istniejące meble.

Używając rurek PCV, zapewniasz ochronę przed kurzem i uszkodzeniami, co wpisujesz w sekcji estetyki protokołu. Trasowanie kończysz pomiarami kątów prostych na złączach.

Zobacz także: Protokół odbioru instalacji wod-kan i C.O. – wzór

Ustalanie tras rur CO i CWU w rurkach natynkowych

Ustalanie tras rur CO i CWU w rurkach natynkowych wymaga wstępnego rysunku z podziałem na obwody grzewcze. W protokole odbioru zaznaczasz długość tras, sumując odcinki dla każdej rurki. Stosuj minimalny promień gięcia 5-krotności średnicy rury wewnętrznej, co zapobiega zatorom. W starszych budynkach trasuj wzdłuż sufitów, by uniknąć kolizji z podłogami. Poziomica laserowa przyspiesza proces, redukując błędy o 80%.

Normami PN-EN 15316 dyktują spadki rur CO minimum 0,2% dla spływania powietrza. W protokole notujesz punkty odpowietrzania co 20-30 m trasy. Rurki ochronne montuj z zakładkami 5 cm na złączach. Bezpieczeństwo tras podnosi ich separacja od przewodów elektrycznych o 30 cm. Ta precyzja minimalizuje straty ciepła.

Zobacz także: Protokół Odbioru Instalacji Sanitarnej - Wzór i Wytyczne 2025

Wykres pokazuje oszczędność czasu przy trasowaniu z narzędziami precyzyjnymi. W protokole potwierdzasz zgodność tras z mapą projektową. Dla CWU trasuj oddzielnie od CO, unikając termicznego oddziaływania.

Rurki w natynkowych instalacjach umożliwiają łatwą inspekcję rur wewnętrznych bez kuć ścian. Kończysz ustalanie symulacją przepływu wody.

Planowanie tras CO i CWU w starszych budynkach – kontrola

W starszych budynkach planowanie tras CO i CWU w rurkach natynkowych zaczyna się od pomiaru wilgotności ścian, by zapobiec kondensacji. Protokół odbioru zawiera wstępną inspekcję konstrukcji, notując pękanie tynku. Trasuj rurki w narożnikach, gdzie obciążenia są najmniejsze. Normy wymagają odległości 5 cm od ram drzwiowych. Kontrola obejmuje test wytrzymałości uchwytów na wibracje.

Zobacz także: Protokół Odbioru Instalacji CO/CWU Czyste Powietrze

Starsze instalacje często mają ukryte przewody, więc skanuj ściany detektorem. W protokole wpisujesz lokalizacje kolizji i ich obejścia rurkami. Stosuj rurki o większej średnicy dla łatwiejszego wyciągania rur serwisowych. Bezpieczeństwo rośnie dzięki wentylacji tras w wilgotnych piwnicach. Planowanie oszczędza 20-30% czasu montażu.

Kroki kontroli tras w starszych budynkach

  • Pomiar wilgotności i grubości ścian.
  • Skanowanie na ukryte elementy.
  • Rysunek tras z marginesem 10 cm.
  • Test obciążeniowy uchwytów.
  • Dokumentacja zdjęciowa dla protokołu.

Rurki natynkowe w takich warunkach zapobiegają korozji rur CWU. Kontrola kończy się próbnym zalaniem tras wodą.

Empatia dla właściciela starszego domu każe planować z zapasem na przyszłe rozszerzenia CO.

Estetyka trasowania rur CO i CWU natynkowych w protokole

Estetyka trasowania rur CO i CWU w rurkach natynkowych zależy od prostych linii i jednolitego koloru osprzętu. W protokole odbioru oceniasz wizualną harmonię z wnętrzem, notując maskowanie narożników. Rurki białe lub beżowe wtapiają się w ściany starszych budynków. Precyzyjne cięcia końców rurek zapobiegają postrzępieniom. Ta dbałość podnosi wartość nieruchomości.

Normy estetyczne PN-EN zalecają ukrywanie złącz pod listwami w rurkach. Trasuj równolegle do listew podłogowych dla symetrii. W protokole punkt o oświetleniu tras – brak zacienionych miejsc. Bezpieczeństwo estetyki to też oznaczenia strzałkami kierunku przepływu. Czytelnik doceni schludny montaż.

W starszych mieszkaniach estetyka maskuje niedoskonałości ścian rurkami dekoracyjnymi. Potwierdzasz brak smug farby na rurkach po malowaniu.

Czynniki estetyki w punktach protokołu

  • Proste linie tras bez zygzaków.
  • Jednolity kolor rurek.
  • Maskowanie złącz.
  • Oznaczenia kierunkowe.

Estetyka trasowania zachęca do regularnych inspekcji instalacji.

Mocowanie rur CO i CWU natynkowych – punkty odbioru

Mocowanie rur CO i CWU w rurkach natynkowych opiera się na uchwytach co 60 cm dla średnic do 25 mm. W protokole odbioru sprawdzasz siłę docisku, testując ręcznym pociągnięciem. Uchwytów użyj samogwintujących do tynku lub betonu. W starszych budynkach wzmocnij w miejscach słabych ścian. To zapobiega spadaniu tras podczas rozszerzalności cieplnej.

Normy PN-EN 12952 wymagają antysejsmicznych uchwytów w blokach. Notujesz typ i liczbę uchwytów w tabeli protokołu. Rurki zabezpiecz przed tarciem o uchwyty wkładkami gumowymi. Bezpieczeństwo mocowania potwierdza wibrotest. Mocne punkty odbioru chronią przed awariami.

Średnica rurkiOdległość uchwytów (cm)Liczba na 10 m
16-20 mm50-7015-20
25-32 mm70-10010-14

Uchwyty w natynkowych instalacjach umożliwiają regulację bez demontażu. Kończysz odbiór pomiarami luzów.

W praktyce mocowanie dostosuj do obciążenia CWU w kuchniach.

Promień gięcia rur CO i CWU w instalacji natynkowej – weryfikacja

Promień gięcia rur CO i CWU w rurkach natynkowych musi wynosić minimum 8D dla PEX, gdzie D to średnica. W protokole weryfikujesz szablon gięcia, mierząc łuki. Zbyt mały promień powoduje zatory i pęknięcia pod ciśnieniem. W starszych budynkach giń ostrożnie przy narożnikach. Rurki ochronne ułatwiają kontrolę wizualną gięć.

Normy PN-EN ISO 15875 precyzują tolerancje gięcia dla rur z tworzyw. Notujesz kąty i promienie w protokole z rysunkiem. Zapobiega to spadkom ciśnienia w CWU. Bezpieczeństwo gięcia testuj ciśnieniowo po montażu. Precyzyjna weryfikacja oszczędza wymiany.

Minimalne promienie gięcia

  • PEX 16 mm: 128 mm.
  • Miedź 22 mm: 176 mm.
  • PEX-Al-PEX 20 mm: 160 mm.
  • W rurkach: +20% luzu.

Gięcia w instalacjach natynkowych planuj z gotowymi łukami prefabrykowanymi. Weryfikacja kończy symulacją przepływu.

Z doświadczeniem wiem, że gięcia to newralgiczny punkt starszych remontów.

Kontrola szczelności instalacji CO i CWU natynkowych w rurkach

Kontrola szczelności instalacji CO i CWU w rurkach natynkowych zaczyna się od próby ciśnieniowej 1,5 raza ciśnienia roboczego przez 2 godziny. W protokole zapisujesz spadek ciśnienia poniżej 0,2 bara jako zdany test. Rurki sprawdzasz na szczelność złącz wciskowych. W starszych budynkach testuj odcinkami, by zlokalizować wycieki. Ta kontrola zapobiega zalaniom.

Normy PN-EN 806-4 dyktują parametry próby dla CWU do 10 barów. Użyj manometru cyfrowego dla precyzji odczytów. Protokół zawiera krzywą ciśnienia w czasie. Bezpieczeństwo szczelności obejmuje testy termowizyjne na mostki ciepła. Kompletna kontrola gwarantuje niezawodność.

Wykres ilustruje akceptowalny spadek ciśnienia. W rurkach natynkowych sprawdzasz kondensat pod trasami. Kończysz odbiór suszeniem i odpowietrzaniem.

Wzór protokołu odbioru – szablon do druku

DataObiektInstalatorOdbiorca
[data][adres][imię nazwisko][imię nazwisko]

Protokół: Potwierdzam odbiór instalacji CO i CWU natynkowej w rurkach. Sprawdzono: montaż, trasowanie, gięcia, mocowanie, szczelność. Zgodne z PN-EN. Podpisy: ........ / ........

Dodatkowe punkty: brak usterek, testy zdane, estetyka OK.

Pytania i odpowiedzi

  • Co to jest protokół odbioru instalacji CO i CWU?

    Protokół odbioru to dokument potwierdzający, że instalacja centralnego ogrzewania (CO) i ciepłej wody użytkowej (CWU) została zamontowana zgodnie z projektem, normami PN-EN oraz przepisami bezpieczeństwa. Zawiera weryfikację szczelności, funkcjonalności i precyzji montażu, szczególnie w wariantach natynkowych w rurkach.

  • Jakie elementy musi zawierać wzór protokołu odbioru?

    Wzór protokołu obejmuje: dane stron (inwestor, wykonawca), opis instalacji (np. natynkowa w rurkach z tworzywa lub metalu), weryfikację trasowania i osprzętu, pomiary szczelności, potwierdzenie zgodności z normami PN-EN (w tym uziemienie), datę i podpisy. Dodatkowe załączniki to mapa pomieszczeń i wyniki testów.

  • Jak zweryfikować instalację natynkową CO i CWU podczas odbioru?

    Weryfikacja zaczyna się od mapy pomieszczeń i pomiarów ścian. Sprawdź standardowe wysokości montażu, kompletność osprzętu, estetykę tras (poziomica laserowa), szczelność rur i ochronę przed uszkodzeniami. W starszych budynkach wykryj niespodzianki konstrukcyjne przed montażem.

  • Dlaczego protokół jest kluczowy dla starszych budynków?

    W starszych budynkach instalacja natynkowa umożliwia łatwą modyfikację bez kuć ścian. Protokół zapewnia bezpieczeństwo, estetykę i zgodność z normami, minimalizując błędy montażu i ryzyka awarii, co oszczędza czas i koszty napraw.
