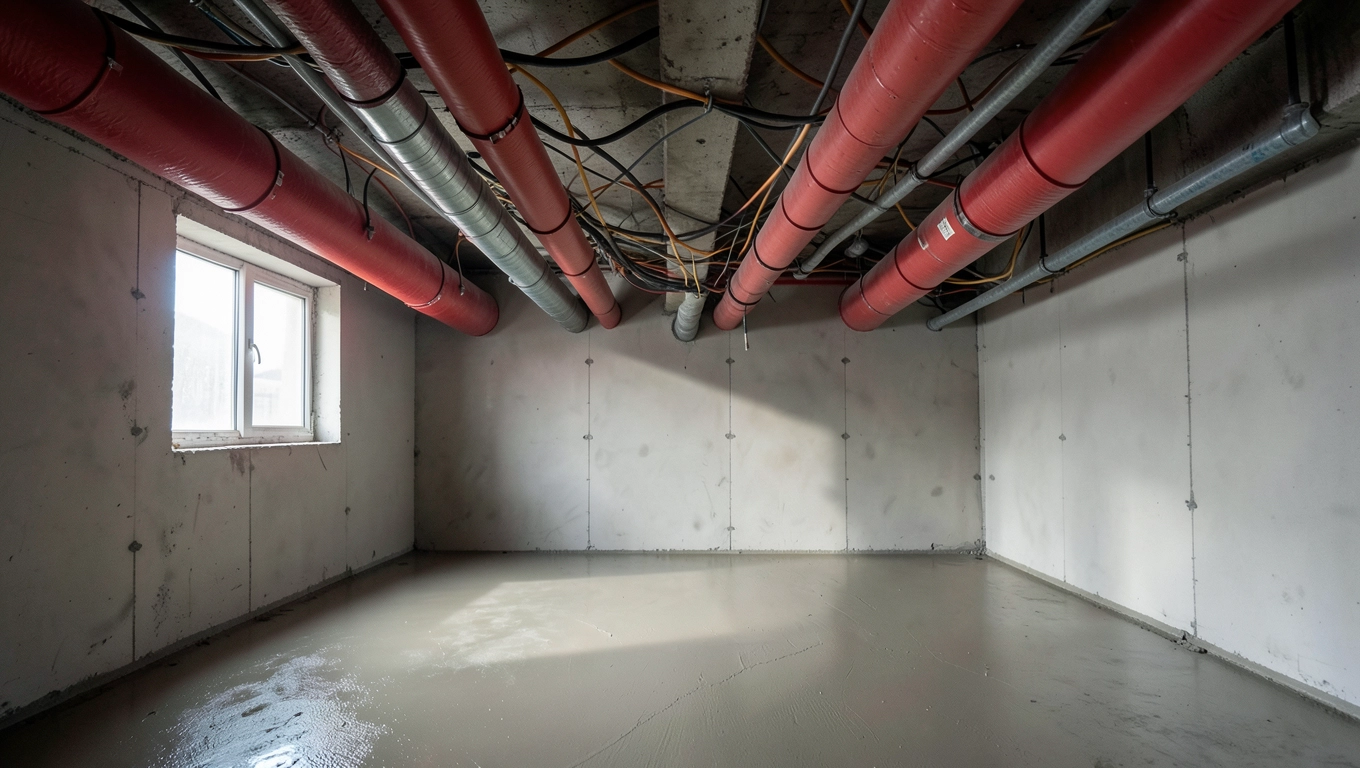

Projekt instalacji sanitarnych dla dewelopera bez kolizji i poślizgów

Kolizja rurociągu z wentylacją na trzecim piętrze, przewymiarowana instalacja c.o., która podnosi kosztorys o 80 tysięcy, albo wodociąg, który nie przechodzi odbioru przez Inspektora Nadzoru. Każdy deweloper zetknął się przynajmniej z jednym z tych scenariuszy, a większość zna wszystkie trzy. Projekt instalacji sanitarnych dla dewelopera to nie jest techniczny dodatek do architektury, lecz dokumentacja, która decyduje o budżecie, terminie i zgodności budynku z Prawem budowlanym. W tym artykule znajdziesz konkretne widełki cenowe, podział na etapy z godzinowymi normami, listę pułapek, które regularnie wykańczają harmonogram, oraz kryteria wyboru projektanta, które odsiewają amatorów od specjalistów z realnym doświadczeniem na budowach wielorodzinnych i komercyjnych.

• Co dokładnie projektujemy w ramach instalacji sanitarnych
• Etapy współpracy od koncepcji do nadzoru autorskiego
• Ile kosztuje projekt instalacji sanitarnych dla dewelopera
• Najczęstsze błędy w projektach sanitarnych na osiedlach deweloperskich
• Kto faktycznie potrzebuje takiego projektu
• Jak wybrać projektanta instalacji sanitarnych 10 pytań kontrolnych
• Typy obiektów, dla których wykonujemy dokumentację
• Proces współpracy krok po kroku
• Mini-glosariusz pięciu pojęć, które warto znać
• Co dalej jak umówić się na wycenę

Co dokładnie projektujemy w ramach instalacji sanitarnych

Instalacje sanitarne w budynku mieszkalnym lub komercyjnym to nie tylko rury w łazience. To pięć odrębnych systemów, z których każdy rządzi się innymi normami i innymi obciążeniami obliczeniowymi. Pomyłka w jednym z nich nie wybucha natychmiast, tylko ujawnia się po pierwszej zimie albo przy pierwszym audycie ESG.

Instalacja wodociągowa obejmuje dobór średnic, izolacji, tras i ciśnień wg PN-EN 806. Zaprojektowanie obiegu cyrkulacyjnego w budynkach powyżej 4 punktów czerpalnych skraca czas oczekiwania na ciepłą wodę do 8-10 sekund i obniża straty wody o 15-20% rocznie. To konkretna oszczędność eksploatacyjna, którą inwestor widzi już w pierwszym pełnym sezonie grzewczym.

Kanalizacja sanitarna i deszczowa wymaga obliczeń wg PN-EN 12056 z uwzględnieniem spadków 1,5-3% dla PVC i 0,5-1% dla żeliwa. Rynny wewnętrzne przy dachu płaskim o powierzchni 800 m² odprowadzają do 38 l/s przy intensywności opadu 300 l/(s·ha), dlatego dobór wpustów teleskopowych z koszykiem żwirowym bywa kluczowy dla bezpieczeństwa użytkowania tarasu na najwyższej kondygnacji.

Instalacja centralnego ogrzewania opiera się na bilansie cieplnym wg PN-EN 12831 i współczynnikach przenikania ciepła z PN-EN ISO 10077. Dla bloku 5 800 m² przy stracie ciepła 78 W/m² projektuje się układ rozdzielaczowy z regulacją termostatyczną, który obniża zużycie energii o 12-18% względem tradycyjnej instalacji pionowej.

Wentylacja mechaniczna z rekuperacją to dziś standard dla klasy energetycznej A i B. PN-EN 16798 narzuca strumienie powietrza 25 m³/h na sypialnię i 50 m³/h na kuchnię, a sprawność odzysku ciepła 76-86% decyduje o wskaźniku EP. W budynku pasywnym projektant musi dodatkowo zaprojektować gruntowy wymiennik ciepła o długości 28-40 m, bo inaczej rekuperator traci wydajność przy temperaturze zewnętrznej poniżej -15°C.

Instalacja tryskaczowa i hydrantowa wg PN-EN 12845 wchodzi do gry w obiektach powyżej 4 kondygnacji lub powierzchni 2 500 m². To już nie jest kwestia wyboru, lecz wymóg straży pożarnej. Zawór kontrolny, pompa pożarowa o wydatku 45 m³/h i zbiornik 12 m³ to elementy, które trzeba wrysować w piwnicy zanim architekt ustali wysokość kondygnacji, bo inaczej sufity w garażu spadają o 30 cm.

Dlaczego zakres wykracza poza samą „wod-kan”

Współcześnie deweloper oczekuje jednego zespołu odpowiedzialnego za całość, ponieważ koordynacja międzybranżowa bywa najdroższym kosztem w całym budżecie. Projektant sanitarny musi jednocześnie uzgodnić trasy z wentylacją, kanałami elektrycznymi, instalacją PV i oświetleniem awaryjnym. Na każdym spotkaniu koordynacyjnym 5 specjalistów sprawdza kolizje w modelu BIM, a każda znaleziona rozbieżność w tej fazie oszczędza średnio 4-6 godzin pracy ekipy wykonawczej na budowie.

Etapy współpracy od koncepcji do nadzoru autorskiego

Dobra dokumentacja nie zaczyna się od rysunku izometrycznego. Zaczyna się od briefu inwestorskiego, w którym deweloper wskazuje liczbę lokali, klasę budynku, źródło ciepła i wymagania co do komfortu. Bez tego projektant sanitarny dobiera rozwiązania na ślepo, co kończy się przewymiarowaniem lub niedowymiarowaniem układu.

Koncepcja wielobranżowa (2-4 tygodnie)

Na tym etapie powstają dwa kluczowe dokumenty: schemat technologiczny z oznaczeniem wszystkich pionów oraz bilans zapotrzebowania na ciepło i wodę. Deweloper otrzymuje raport z symulacją kosztów eksploatacyjnych w trzech wariantach źródła ciepła, dzięki czemu może porównać pompę ciepła (koszt inwestycyjny wyższy o 18%, eksploatacja niższa o 40%) z kotłownią gazową kondensacyjną.

Projekt wykonawczy (4-6 tygodni)

Tu pojawiają się rysunki rzutów z trasami rurociągów, rozwinięcia instalacji, zestawienia materiałowe i specyfikacje armatury. Każdy pion oznaczony średnicą, spadkiem i materiałem, a każdy zawór z konkretnym producentem i typoszeregiem. To wersja, którą wykonawca wycenia w kosztorysie ofertowym. Bez tego etapu oferta opiera się na domysłach i zawsze zawiera 15-20% buforu na „niespodzianki”.

Projekt powykonawczy (1-2 tygodnie)

Powstaje po zakończeniu robót i zawiera wszystkie zmiany, jakie wykonawca naniósł w trakcie budowy. To dokument wymagany do odbioru końcowego w PINB oraz do rozliczenia z generalnym wykonawcą. W praktyce większość deweloperów pomija tę fazę lub zleca ją byle komu, co później komplikuje sprzedaż lokalu wraz z udokumentowaną historią instalacji.

Nadzór autorski (cały okres budowy)

Projektant odwiedza budowę średnio 6-10 razy w ciągu 18-miesięcznej realizacji, sprawdza zgodność wykonania z dokumentacją i zatwierdza każdą zmianę materiałową. Bez tego wykonawca samodzielnie zamienia rury PEX na PP-R, a zawory regulacyjne na dławiki, co po roku ujawnia się jako niestabilna temperatura w łazienkach i reklamacje lokatorów.

Ile kosztuje projekt instalacji sanitarnych dla dewelopera

Cena zależy od trzech czynników: powierzchni, liczby pionów oraz klasy obiektu. Poniższe widełki odzwierciedlają średnie stawki dla zespołów z uprawnieniami i doświadczeniem na projektach wielorodzinnych powyżej 100 lokali. Stawki brutto obejmują pełen pakiet z nadzorem autorskim.

Na ostateczną cenę wpływa również pilność realizacji (ekspres +25%), konieczność pracy w modelu BIM Revit (dodatkowe 8-12% za koordynację IFC) oraz liczba iteracji projektu po uwagach architekta. Realne widełki dla typowego osiedla 5 800 m² z 72 mieszkaniami mieszczą się w przedziale 95-135 tys. zł netto za pełen pakiet z nadzorem autorskim.

Najczęstsze błędy w projektach sanitarnych na osiedlach deweloperskich

Każdy z poniższych błędów widziałem wielokrotnie na budowach, które przejąłem w trybie naprawczym. Ich źródłem jest pośpiech, niska stawka projektanta albo brak koordynacji międzybranżowej. Świadomość tych pułapek pozwala deweloperowi zadać właściwe pytania jeszcze przed podpisaniem umowy.

Niedowymiarowany bilans cieplny

Projektant przyjmuje zbyt niskie współczynniki przenikania ciepła dla przegród, przez co moc grzewcza spada o 12-18%. Efekt: mieszkańcy włączają grzejniki elektryczne, a koszty eksploatacji rosną. Bilans musi być oparty na rzeczywistej geometrii okien, a nie na danych katalogowych domyślnych.

Kolizje pionów sanitarnych z kanałami wentylacyjnymi

W strefach między łazienką a kuchnią walczą o 30 cm² przestrzeni trzy systemy: kanalizacja, wentylacja wywiewna i kanał okapu. Bez koordynacji w modelu 3D ekipa na budowie przepycha jedną z instalacji, co skutkuje obniżonym sufitem lub przesunięciem urządzenia względem projektu wnętrz.

Brak izolacji akustycznej rur kanalizacyjnych

Piony PVC bez otuliny akustycznej generują 38-42 dB przy spłukiwaniu, co w budynku klasy premium oznacza reklamacje w pierwszym tygodniu użytkowania. Norma PN-EN 14366 wskazuje dopuszczalny poziom 25 dB w sypialni, a bez odpowiednich tulei i obejm antywibracyjnych nie da się go osiągnąć.

Zbyt mała liczba pionów wodnych

Oszczędność na jednym pionie oszczędza 6-8 tys. zł, ale w 16-mieszkaniowym segmencie powoduje spadek ciśnienia do 1,8 bar w najdalszym lokalu. Normy PN-EN 806 wymagają minimum 1,5 bar przy baterii, a w praktyce deweloper musi dołożyć pompę podnoszącą ciśnienie za dodatkowe 22 tys. zł.

Złe trasy kanałów wentylacyjnych

Kanały prowadzone równolegle do konstrukcji bez zachowania 5 cm luzu montażowego utrudniają późniejszy montaż sufitu podwieszanego. Ekipa wykonawcza wierci dodatkowe otwory, co obniża estetykę i zwiększa koszty prac wykończeniowych o 3-5%.

Pominięcie wody szarej w fazie koncepcji

Coraz więcej gmin wymaga retencji wody deszczowej lub jej wykorzystania do spłukiwania toalet. Dodanie później zbiornika 4 m³ to przebudowa piwnicy za 60-90 tys. zł, podczas gdy na etapie projektu kosztuje 14 tys. zł.

Każdy z tych błędów da się wykryć w ciągu 60 minut na spotkaniu koordynacyjnym, jeśli projektant pracuje w modelu BIM i regularnie jeździ na budowę. Sam certyfikat i uprawnienia nie wystarczą, jeśli nikt ich nie weryfikuje w praktyce.

Kto faktycznie potrzebuje takiego projektu

Deweloperzy realizujący osiedla od 30 lokali wzwyż to najczęstsza grupa klientów. Potrzebują dokumentacji, która przejdzie odbiór bez uwag, da się skosztorysować bez rezerwy 20% na niewiadome i utrzyma komfort cieplny bez skarg lokatorów. To trzy różne cele, które wymagają projektanta rozumiejącego rynek pierwotny, a nie tylko warunki techniczne.

Architekci wnętrz i pracownie architektoniczne zlecają projekt instalacji jako podwykonawstwo, gdy ich klientem jest deweloper lub inwestor indywidualny. W takim układzie liczy się zdolność do pracy w tym samym pliku Revit i dotrzymywania terminów wersji rysunków.

Inwestorzy instytucjonalni i fundusze REIT wymagają od projektu czegoś dodatkowego: certyfikacji BREEAM, LEED lub DGNB, a także dokumentacji powykonawczej w formie cyfrowej (model BIM z atrybutami komponentów). Dla takiego klucza ważna jest znajomość procesu certyfikacji i umiejętność przygotowania raportów commissioningowych.

Generalni wykonawcy i firmy budowlane z działem projektowym zlecają opracowanie dokumentacji wykonawczej w przypadku projektów „pod klucz", gdzie sami odpowiadają za całość. Tu istotne jest tempo reakcji na zapytania RFI w ciągu 24-48 godzin i możliwość wykonania dodatkowych rewizji bez renegocjacji stawki.

Jak wybrać projektanta instalacji sanitarnych 10 pytań kontrolnych

Lista pytań, które każdy deweloper powinien zadać przed podpisaniem umowy. Odpowiedzi doświadczonego zespołu różnią się od odpowiedzi amatora tak samo, jak różni się projekt budynku pasywnego od projektu budynku z lat 90.

1. Czy pracuje Pan/Pani w środowisku Revit BIM i może udostępnić pliki IFC do koordynacji?
2. Ile projektów o powierzchni powyżej 5 000 m² firma zakończyła w ostatnich 36 miesiącach?
3. Kto konkretnie będzie odpowiedzialny za projekt i czy ma uprawnienia bez ograniczeń?
4. Jak wygląda procedura wprowadzania zmian w trakcie realizacji i czy jest w cenie?
5. Czy firma wykonuje obliczenia akustyczne instalacji wg PN-EN 14366?
6. Ile wizyt nadzoru autorskiego obejmuje umowa i jaki jest czas reakcji na RFI?
7. Czy dokumentacja zawiera szczegółowe zestawienia materiałowe z konkretnymi producentami?
8. Jak wygląda współpraca z rzeczoznawcą ds. ppoż. i projektantem konstrukcji?
9. Czy firma ma doświadczenie w certyfikacji BREEAM, LEED lub DGNB?
10. Jaka jest realna cena za nadzór autorski po zakończeniu projektu wykonawczego?

Typy obiektów, dla których wykonujemy dokumentację

Zakres obiektów, w których projekt instalacji sanitarnych pełni kluczową rolę, obejmuje kilkanaście kategorii. Każda z nich wymaga innego podejścia obliczeniowego, innego zestawu norm i innej wagi dla poszczególnych systemów.

Budownictwo mieszkaniowe

Osiedla wielorodzinne, apartamentowce klasy premium, zabudowa szeregowa. Wymagają rekuperacji, bilansu cieplnego na poziomie 50-70 W/m² i kanalizacji podciśnieniowej w wysokich budynkach powyżej 8 kondygnacji.

Budynki komercyjne i biurowe

Biurowce klasy A i B, centra coworkingowe. Normy wentylacyjne PN-EN 16798 z wydajnością 36 m³/h na stanowisko pracy, a przy systemie chłodzenia aktywnego ważna jest rozdzielczość regulacji co 4-6°C.

Obiekty handlowe

Centra handlowe, galerie, sklepy wielkopowierzchniowe. Instalacja tryskaczowa wg PN-EN 12845, wymiana powietrza 5-8 razy na godzinę w strefach gastronomicznych, oddymianie klatek schodowych z napowietrzaniem 12 000 m³/h.

Obiekty sportowe

Hale sportowe, baseny, lodowiska. Wilgotność względna 60-65% na basenie wymaga osuszania i wentylacji z odzyskiem energii 78%+. Systemy ciepłej wody użytkowej dla natrysków o zapotrzebowaniu do 8 m³/h w godzinie szczytu.

Obiekty medyczne

Szpitale, kliniki, laboratoria. Ciśnienie różnicowe między strefami czystymi i brudnymi wynosi 12-15 Pa, a w salach operacyjnych klasa czystości ISO 7 oznacza wentylację laminarną 240 wymian/h.

Data center i serwerownie

Serwerownie wymagają redundancji N+1 dla klimatyzacji precyzyjnej, temperatury 22 ± 1°C i wilgotności 45 ± 5%. Zapotrzebowanie na chłód sięga 8-12 kW na szafę, a całość instalacji musi być podłączona do agregatu prądotwórczego.

Clean room i produkcja

Produkcja farmaceutyczna, elektronika, optyka. Klasa czystości ISO 5 oznacza 240 wymian/h, filtrację HEPA H14 i laminarny przepływ powietrza z prędkością 0,45 m/s.

Budynki publiczne

Szkoły, przedszkola, urzędy. Wymiana powietrza 25 m³/h na ucznia w sali lekcyjnej, systemy oddymiania, instalacja hydrantowa DN 25 w każdym pionie.

Proces współpracy krok po kroku

Standardowa ścieżka od zapytania do odbioru końcowego trwa od 6 do 14 tygodni, w zależności od złożoności obiektu. Poniżej rozbicie na cztery etapy z jasno określonymi deliverable i terminami.

Wycena wstępna w ciągu 24 godzin od przesłania briefu pozwala deweloperowi szybko zweryfikować, czy budżet projektu mieści się w założeniach. Bez tego etapu traci się średnio 3-4 tygodnie na negocjacje z projektantami, którzy finalnie nie spełniają oczekiwań.

Mini-glosariusz pięciu pojęć, które warto znać

Bilans cieplny to obliczenie zapotrzebowania budynku na ciepło uwzględniające straty przez przegrody, mostki termiczne i wentylację. Bez niego nie da się dobrać mocy źródła ciepła i średnic instalacji.

Nadzór autorski to ustawowe uprawnienie projektanta wynikające z Prawa budowlanego (art. 20 ust. 1 pkt 4). Oznacza obowiązek weryfikacji zgodności wykonania z dokumentacją i prawo do wprowadzania zmian.

Przyłącze to odcinek instalacji od sieci miejskiej do budynku, w którego zakres wchodzi studzienka wodomierzowa lub zawór główny. Projekt przyłącza wymaga uzgodnienia z przedsiębiorstwem wodociągowym.

Clean room to pomieszczenie o kontrolowanym stężeniu cząstek wg normy ISO 14644. Klasa ISO 7 dopuszcza 352 000 cząstek/m³ przy wielkości 0,5 µm, a klasa ISO 5 zaledwie 3 520.

Tryskacz to automatyczny zawór zraszający, który otwiera się przy temperaturze 68°C (szkło ampulka) lub 74°C (mocowanie woskowe). Instalacja tryskaczowa wg PN-EN 12845 jest obowiązkowa w obiektach powyżej 4 kondygnacji.

Co dalej jak umówić się na wycenę

Jeśli prowadzisz inwestycję mieszkaniową lub komercyjną i potrzebujesz dokumentacji, która przejdzie odbiór za pierwszym razem, prześlij brief z podstawowymi danymi: lokalizacja, powierzchnia, liczba kondygnacji, planowane źródło ciepła. W odpowiedzi otrzymasz wstępną wycenę w 24 godziny oraz propozycję terminu realizacji. W formularzu wystarczy 6 pól, aby rozpocząć współpracę, która może zaoszczędzić Twojej inwestycji sześciocyfrowe kwoty na etapie budowy.

Źródła i regulacje

PN-EN 806 Wymagania dotyczące instalacji wodociągowych do wody przeznaczonej do spożycia przez ludzi (PKN, www.pkn.pl)

PN-EN 12056 Systemy kanalizacji grawitacyjnej wewnątrz budynków (PKN, www.pkn.pl)

PN-EN 12831 Energetyczne właściwości użytkowe budynków. Obliczanie zapotrzebowania na ciepło (PKN, www.pkn.pl)

PN-EN 16798 Wentylacja budynków (PKN, www.pkn.pl)

PN-EN 12845 Stałe urządzenia gaśnicze. Automatyczne instalacje tryskaczowe (PKN, www.pkn.pl)

PN-EN 14366 Pomiary laboratoryjne hałasu emitowanego przez instalacje kanalizacyjne (PKN, www.pkn.pl)

PN-EN ISO 10077 Cieplne właściwości użytkowe okien, drzwi i żaluzji (PKN, www.pkn.pl)

PN-EN 671 Stałe urządzenia gaśnicze. Hydranty wewnętrzne (PKN, www.pkn.pl)

ISO 14644 Cleanrooms and associated controlled environments (ISO, www.iso.org)

Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., ISAP, www.isap.sejm.gov.pl)

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., ISAP, www.isap.sejm.gov.pl)
