Dlaczego standaryzacja symboli ratuje projekt

Symbole narysowane według normy eliminują ryzyko błędnej interpretacji przez wykonawcę. Każdy element posiada ściśle określony kształt graficzny, a jego warianty (rezystor stały, zmienny, drutowy) różnią się detalami widocznymi na pierwszy rzut oka. Polskie przepisy powołują się na normę PN-EN 60617, zatem rysunek zgodny ze standardem europejskim nie wymaga dodatkowej legalizacji w dokumentacji odbiorczej.

Tabela powyżej zawiera komplet symboli, które powinien rozpoznawać każdy, kto tworzy lub czyta dokumentację. W praktyce 80% codziennych projektów opiera się na rezystorach, diodach LED, tranzystorach, bramkach logicznych i masie. Pozostałe elementy pojawiają się w obwodach bardziej złożonych, gdzie precyzja oznaczeń decyduje o powodzeniu całego wdrożenia.

Jak korzystać z tabeli podczas projektowania

Wybierając symbol, zwróć uwagę nie tylko na jego kształt, ale też na konwencję opisu wartości. Rezystor oznaczany jest liczbą z jednostką (np. 4,7 kΩ), a kondensator dwoma wartościami: pojemnością i napięciem maksymalnym. Pominięcie drugiej wartości to częsta przyczyna przebić dielektryka i eksplozji elementu pod obciążeniem.

Dla elementów aktywnych (tranzystory, MOSFET-y) kluczowe pozostaje oznaczenie pinów: baza, kolektor, emiter albo bramka, dren, źródło. Pomyłka w kolejności pinów prowadzi do odwrotnej polaryzacji i natychmiastowego uszkodzenia półprzewodnika. Profesjonalne biblioteki CAD zawierają rysunki z numeracją, co redukuje pomyłki nawet o 90% w porównaniu z ręcznym szkicowaniem.

Jak narysować schemat elektryczny krok po kroku w darmowym kreatorze

Pięć etapów dzieli surowy pomysł od poprawnego rysunku technicznego. Każdy z nich pełni odrębną funkcję, a pominięcie któregokolwiek tworzy luki, które wykonawca samodzielnie wypełni domysłami, często błędnymi. Procedura poniżej działa w darmowych kreatorach online, takich jak Canva Whiteboards, Draw.io czy Lucidchart, oraz w profesjonalnych programach CAD.

Etap 1: Planowanie funkcji obwodu

Na początku powstaje krótki opis słowny: co obwód ma robić, jakie napięcie zasilania przyjmuje, jakie obciążenie napędza. Przykładowo: „Obwód sygnalizacyjny LED zasilany z 5 V, rezystor ograniczający prąd do 15 mA, sterowany przyciskiem chwilowym”. Bez takiego zdania trudno ocenić, czy dobrano właściwe komponenty.

Plan warto zapisać na kartce lub w polu notatek programu. Dobrze jest też naszkicować przepływ sygnału: od źródła przez elementy sterujące do obciążenia. Pomaga to zauważyć brakujące połączenia, na przykład pominięty rezystor pull-down przy bramce MOSFET-a, który bez niego reaguje na zakłócenia.

Etap 2: Wybór i wstawianie symboli

Z biblioteki kreatora wybieramy elementy w kolejności zgodnej z planem. W darmowych narzędziach biblioteki ograniczają się do podstawowych komponentów. Brakujące symbole można doinstalować lub narysować ręcznie jako kształty niestandardowe. Przy większych projektach lepiej skorzystać z dedykowanego oprogramowania, takiego jak CircuitLab czy AutoCAD Electrical, gdzie baza obejmuje tysiące elementów.

Każdy symbol umieszczamy z zachowaniem odstępu minimum jednej wysokości symbolu od sąsiedniego elementu. Zbyt gęste rozmieszczenie utrudnia późniejsze czytanie i prowadzi do skrzyżowań linii, które mogą zostać błędnie odczytane jako połączenia.

Etap 3: Rysowanie połączeń

Linie łączące elementy rysujemy pod kątem 90°, bez zbędnych łuków i przekątnych. Skrzyżowania oznaczamy łukiem (półkolem), gdy przewody nie mają kontaktu elektrycznego, a pełną kropką w miejscu rzeczywistego węzła. Brak tych oznaczeń to najczęstsze źródło błędów interpretacyjnych w dokumentacji wykonawczej.

Warto przy tym zadbać o jednolity kierunek przepływu prądu, na przykład od lewej do prawej lub z góry na dół. Konsekwencja kierunku sprawia, że obwód czyta się intuicyjnie jak tekst, a nie jak abstrakcyjny labirynt linii.

Etap 4: Etykietowanie elementów

Każdy element otrzymuje unikalny identyfikator (R1, C1, U1) oraz wartość (4,7 kΩ, 100 µF, ATmega328P). Identyfikatory pozwalają później odwołać się do konkretnego komponentu w opisie technicznym lub na liście materiałów (BOM). Wartości natomiast umożliwiają weryfikację parametrów przed montażem.

Dla obwodów drukowanych (PCB) etykiety obejmują footprint, czyli fizyczny rozmiar elementu na płytce. Bez tego dokumentacja pozostaje jedynie teoretyczna i nie nadaje się do zlecenia produkcji w zakładzie elektronicznym.

Etap 5: Eksport i walidacja

Gotowy schemat eksportujemy do formatu PDF lub PNG w rozdzielczości co najmniej 300 dpi, co zapewnia czytelność po wydruku. W dedykowanych programach CAD dostępny jest eksport do formatu EDIF lub Gerber, akceptowanego przez producentów PCB. Każdy eksport warto zweryfikować, otwierając plik na innym urządzeniu, ponieważ niektóre kreatory zapisują czcionki nieprawidłowo, co skutkuje brakiem polskich znaków w finalnej dokumentacji.

Schemat ideowy a montażowy i blokowy różnice, które musisz znać

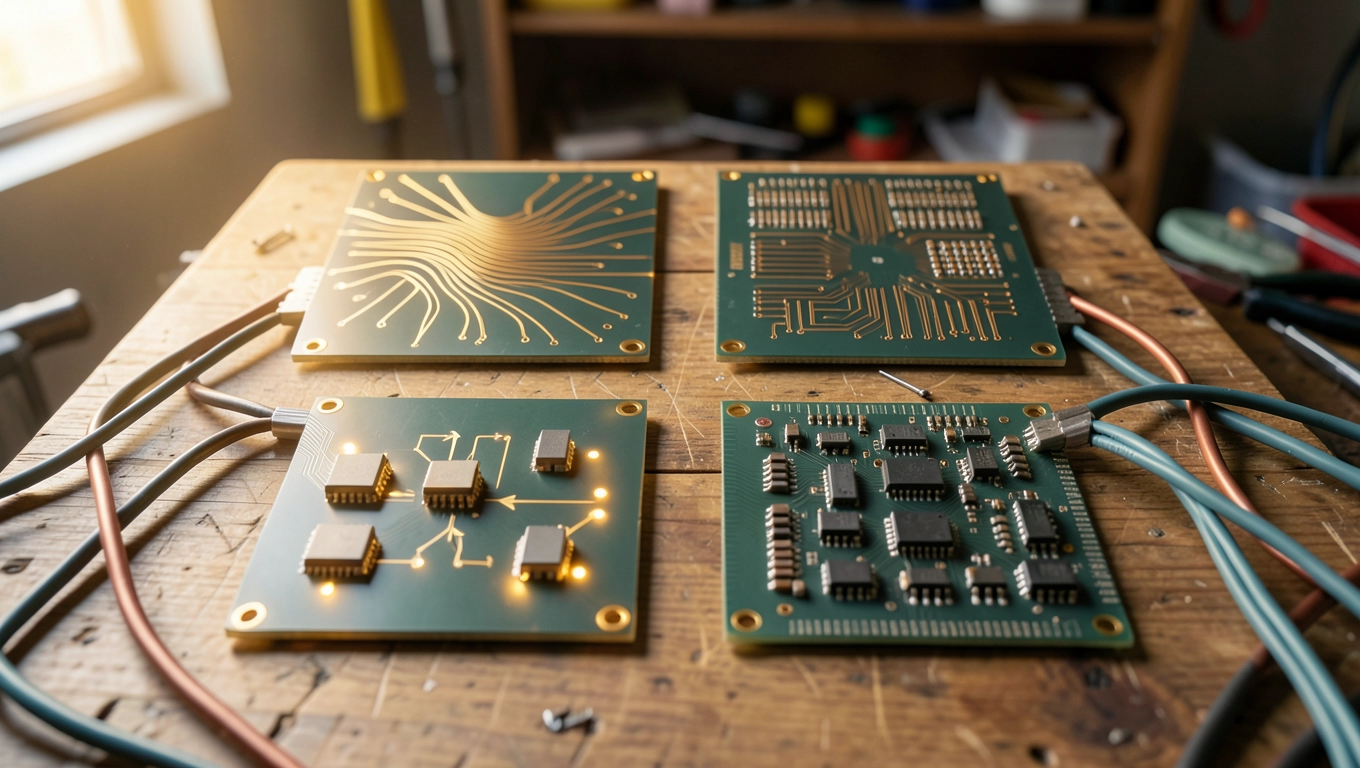

Ten sam obwód można opisać na cztery sposoby, zależnie od tego, komu i po co dokumentacja ma służyć. Różnice między schematem ideowym, montażowym, blokowym i instalacyjnym są fundamentalne i wynikają z poziomu szczegółowości potrzebnej odbiorcy rysunku.

Schemat ideowy (schematic)

Schemat ideowy pokazuje wyłącznie logikę połączeń i wartości elementów, bez informacji o ich fizycznym rozmieszczeniu. Każdy symbol stoi tam, gdzie wygodnie się go czyta, a nie tam, gdzie znajdzie się na płytce. To dokument dla projektanta, inżyniera testującego lub programisty piszącego firmware.

Zaletą schematu ideowego jest przejrzystość. Wszystkie połączenia widoczne są jako linie, a nie jako ścieżki na płytce, które mogą się krzyżować. Dzięki temu łatwo wykryć błędy logiczne, na przykład brak połączenia masy albo odwrotną polaryzację diody LED, która w montażu byłaby niewidoczna gołym okiem.

Schemat montażowy (assembly drawing)

Schemat montażowy odwzorowuje fizyczny układ komponentów na płytce drukowanej lub panelu instalacyjnym. Każdy element ma przypisany identyfikator zgodny ze schematem ideowym (R1, C1) i znajduje się w miejscu, w którym montażysta wlutuje go lub zamocuje. To dokument dla linii produkcyjnej lub instalatora w terenie.

W schemacie montażowym ważny jest nie tylko symbol, ale też orientacja elementu (np. katoda diody skierowana w prawo) i numer referencyjny widoczny bez lupy. Przy wielu identycznych rezystorach na jednej płytce brak wyraźnych oznaczeń prowadzi do pomyłek, które kosztują godziny pracy przy reklamacji.

Schemat blokowy

Schemat blokowy przedstawia obwód jako zestaw prostokątów połączonych strzałkami, bez wchodzenia w szczegóły komponentów. Stosowany jest w dokumentacji systemowej, prezentacjach i materiałach edukacyjnych, gdzie celem jest ukazanie przepływu sygnału lub energii między modułami.

Blokowy rysunek warto zastosować na etapie planowania, kiedy zespół ustala podział odpowiedzialności między moduły. Przykładowo: „moduł zasilania”, „moduł czujnika”, „moduł komunikacji”. Dzięki temu każdy inżynier wie, za który fragment odpowiada, zanim powstanie pierwszy symbol ideowy.

Schemat instalacji elektrycznej

Schemat instalacji elektrycznej obejmuje rozmieszczenie gniazdek, wyłączników, rozdzielni i tras kablowych w budynku. Rysowany jest na podkładzie rzutu kondygnacji i służy wykonawcy robót budowlanych. Musi uwzględniać obowiązujące przepisy, w tym odległości instalacji od instalacji wodnej i gazowej oraz wymagania ochrony przeciwporażeniowej.

Projekt instalacji elektrycznej online różni się od schematu ideowego urządzenia skalą i odbiorcą. Tu liczy się geometria pomieszczeń, a nie logika poszczególnych komponentów. Programy do projektowania instalacji pozwalają nakładać symbole gniazdek i trasy kablowe na plan architektoniczny importowany z pliku DWG lub PDF.

Symulator obwodów elektrycznych online przetestuj projekt przed montażem

Zbudowanie prototypu kosztuje czas i pieniądze. Symulator pozwala zweryfikować poprawność projektu wirtualnie, zanim ktokolwiek dotknie lutownicy. Dla prostych obwodów wystarczy przeglądarka i kilka minut, dla bardziej złożonych warto poznać narzędzia z rozbudowaną biblioteką elementów.

Falstad szybka weryfikacja w przeglądarce

Falstad działa bez instalacji i rejestracji. Rysujesz obwód, klikasz przycisk uruchomienia i obserwujesz animację przepływu prądu. Narzędzie świetnie sprawdza się do wizualizacji praw Kirchhoffa, zachowania kondensatorów przy ładowaniu i rozładowaniu czy pracy filtrów RC. Ograniczeniem pozostaje skromna biblioteka elementów aktywnych i brak eksportu do pliku PCB.

Dla początkujących Falstad bywa odkryciem, bo widać ruch elektronów i kierunek prądu w czasie rzeczywistym. To pomaga zrozumieć, dlaczego dioda LED bez rezystora przepala się po ułamku sekundy: prąd rośnie nieograniczenie, aż termicznie zniszczy złącze.

EveryCircuit zaawansowana symulacja mobilna

EveryCircuit działa w przeglądarce i na urządzeniach mobilnych. Oferuje symulację czasową, wykresy napięcia i prądu oraz animacje 3D. Świetnie nadaje się do projektów z tranzystorami MOSFET i przetwornicami impulsowymi, gdzie liczy się dynamika kluczowania.

Wersja darmowa nakłada limit liczby komponentów i wymaga logowania. Mimo to dla większości domowych i hobbystycznych projektów wystarcza, a jakość symulacji wyraźnie przewyższa proste kalkulatory online.

Spice i LTspice klasyka inżynierska

LTspice to darmowy symulator SPICE od Linear Technology (obecnie część Analog Devices). Pozwala budować złożone obwody analogowe i mieszane, z uwzględnieniem modeli konkretnych układów scalonych producentów. To standard w branży audio, telekomunikacji i automatyki, gdzie precyzja symulacji decyduje o parametrach końcowego produktu.

Minusem LTspice jest stromizna krzywej uczenia. Modele definiowane są w formie tekstowej (netlist), a interfejs graficzny nie dorównuje komercyjnym narzędziom. Jednak po kilku godzinach pracy symulator pozwala przewidzieć zachowanie wzmacniacza operacyjnego czy stabilność zasilacza impulsowego, zanim powstanie pierwszy prototyp.

TinkerCAD Circuits dla Arduino i nie tylko

TinkerCAD od Autodesk łączy symulację Arduino, ESP8266 i podstawowych obwodów z programowaniem mikrokontrolera w jednym środowisku. Rysujesz schemat, klikasz przycisk start, a wirtualne Arduino reaguje zgodnie z kodem. To doskonałe narzędzie edukacyjne dla osób uczących się elektroniki bez konieczności zakupu fizycznych komponentów.

W praktyce TinkerCAD najlepiej sprawdza się w kursach i warsztatach, gdzie liczy się szybkość iteracji. Ograniczeniem pozostaje brak zaawansowanych elementów, takich jak przetworniki ADC czy magistrale I2C, ale dla typowych projektów z diodami LED, przyciskami i czujnikami temperatury w zupełności wystarcza.

Porównanie narzędzi w pigułce

Mini-glossary dla początkujących

VCC: napięcie zasilania układu scalonego (typowo 3,3 V lub 5 V).
GND: masa, punkt odniesienia o potencjale 0 V.
AC: prąd przemienny (np. 230 V, 50 Hz w domowej sieci).
DC: prąd stały (np. z baterii lub zasilacza impulsowego).
MOSFET: tranzystor polowy sterowany napięciem bramki.
PCB: płytka drukowana (Printed Circuit Board).
BOM: lista materiałów (Bill of Materials).
Pull-up / pull-down: rezystor wymuszający domyślny stan logiczny na wejściu.
I2C / SPI: magistrale szeregowe do komunikacji między układami.
ADC: przetwornik analogowo-cyfrowy.
PWM: modulacja szerokości impulsu (sterowanie mocą).
ESD: wyładowanie elektrostatyczne, zagrożenie dla elementów CMOS.
EMI: zakłócenia elektromagnetyczne, źródło problemów w certyfikacji CE.
Flyback: energia zwracana przez cewkę po wyłączeniu klucza.
Debounce: eliminacja drgań styków w przyciskach mechanicznych.
SMD: element do montażu powierzchniowego.
THT: element do montażu przewlekanego (przez otwór).
Footprint: fizyczny obrys elementu na płytce.
Datasheet: karta katalogowa producenta, �ródło parametrów.
Junction: złącze półprzewodnikowe, miejsce generacji ciepła w tranzystorze.

Przykładowy schemat: LED z rezystorem czytanie krok po kroku

Najprostszy obwód, który spotkasz w niemal każdym poradniku, to dioda LED zasilana przez rezystor. Mimo prostoty kryje w sobie wszystkie kluczowe zasady czytania schematów.

Krok 1: rozpoznaj źródło zasilania

Symbol baterii lub źródła napięcia stałego wskazuje, skąd obwód pobiera energię. W naszym przykładzie to bateria 9 V. Zauważ, że dłuższa linia symbolizuje biegun dodatni, a krótsza ujemny. To konwencja obowiązująca od dziesięcioleci, zgodna z normą PN-EN 60617.

Krok 2: prześledź drogę prądu

Prąd wypływa z plusa baterii, trafia do rezystora (R1), następnie do anody diody LED (D1) i kończy bieg na masie. Jeżeli na schemacie widzisz strzałkę lub grot diody, kierunek ten jest jednoznaczny. Brak strzałki oznacza diodę prostowniczą (np. 1N4148), nie świecącą.

Krok 3: oblicz wartość rezystora

Prawo Ohma pozwala wyliczyć rezystor ograniczający prąd: R = (U_bat − U_LED) / I_LED. Dla diody białej o spadku 3,2 V i prądzie 15 mA przy zasilaniu 9 V: R = (9 − 3,2) / 0,015 ≈ 387 Ω. W praktyce stosuje się najbliższą wartość z szeregu E24, czyli 390 Ω. Tolerancja 1% nie spowoduje widocznej różnicy w jasności.

Krok 4: zweryfikuj rozpraszanie mocy

Rezystor musi wytrzymać moc P = I² × R. Dla naszych wartości: 0,015² × 390 ≈ 0,088 W. Bezpieczny margines oznacza zastosowanie rezystora o mocy znamionowej co najmniej 0,25 W. Rezystor 0,125 W w obudowie SMD 0805 poradzi sobie, ale przy dłuższej pracy radiator pasywny nie zaszkodzi.

Checklist: czy mój schemat jest poprawny?

Przed wysłaniem dokumentacji do produkcji lub wykonawcy warto przejść przez dziesięć punktów kontrolnych. Lista poniżej wyłapie większość typowych błędów, które powstają przy pośpiechu lub pracy zmęczonym wzrokiem.

• Czy każdy element ma przypisany identyfikator (R1, C1, U1)?
• Czy wartości elementów są czytelne i zgodne z dokumentacją producenta?
• Czy oznaczyłem masę w każdym podobwodzie?
• Czy kierunek prądu przez diody i tranzystory jest jednoznaczny?
• Czy skrzyżowania linii mają kropki (połączenie) lub łuki (brak kontaktu)?
• Czy wszystkie piny układów scalonych są podłączone (w tym niepodłączone ściągnięte do masy lub VCC)?
• Czy zasilanie i masa układu scalonego dochodzą do wszystkich wymaganych pinów?
• Czy zaznaczyłem wartości napięcia maksymalnego kondensatorów elektrolitycznych?
• Czy wyeksportowany plik otwiera się poprawnie na innym urządzeniu?
• Czy w metadanych pliku widnieje data ostatniej aktualizacji?

Trzy zastosowania, w których schemat zmienia wszystko

Projekt Arduino: migająca dioda z przyciskiem

Najpopularniejszy projekt edukacyjny łączy Arduino Uno, diodę LED, rezystor 220 Ω i przycisk chwilowy. Schemat ideowy obejmuje cztery elementy: zasilanie 5 V z pinu VCC Arduino, rezystor na pinie 9 (PWM), diodę do masy oraz przycisk podłączony do pinu 2 z rezystorem pull-down 10 kΩ. Bez schematu uczestnik warsztatu podłącza komponenty metodą prób i błędów, ryzykując zwarcie lub uszkodzenie pinu.

Instalacja domowa: obwód oświetleniowy z dwoma wyłącznikami schodowymi

Typowy schemat instalacji elektrycznej mieszkania obejmuje obwód oświetleniowy sterowany z dwóch klatek schodowych. Wyłączniki schodowe połączone są trzema przewodami (L, L1, L2), a lampa zamyka obwód pomiędzy wspólnym zaciskiem a przewodem neutralnym. Poprawny schemat instalacji elektrycznej eliminuje konieczność zgadywania trasy kablowej i pozwala zamówić właściwe długości przewodów.

Prototyp PCB: sterownik silnika DC z MOSFET-em

Projekt płytki drukowanej dla sterownika silnika szczotkowego 12 V obejmuje MOSFET IRLZ44N, diodę flyback, rezystor bramki i kondensator filtrujący. Schemat ideowy pokazuje logikę, a montażowy rozmieszczenie elementów na płytce 50 × 50 mm. Bez tych dwóch dokumentów ani prototypowanie, ani zlecenie produkcji w zakładzie elektronicznym nie będzie możliwe.

Najczęstsze błędy przy tworzeniu schematów

Brak oznaczenia masy

Wielu początkujących rysuje obwód bez symbolu masy albo stawia go tylko w jednym miejscu. Tymczasem masa to potencjał odniesienia, bez którego odczyt napięć staje się niemożliwy. Każdy podobwód powinien mieć własny symbol GND połączony z resztą układu, nawet jeśli fizycznie wszystkie masy schodzą się w jednym punkcie na płytce.

Pominięte wartości elementów

Symbol rezystora bez wartości w omach pozostaje czystą geometrią. Montażysta nie wie, czy zastosować 100 Ω, 10 kΩ czy 1 MΩ, a każda z tych wartości zmienia działanie obwodu diametralnie. Konsekwencja: prototyp nie działa, a godziny poszukiwań błędu prowadzą do wniosku, że brakowało jednej liczby.

Skrzyżowania linii bez oznaczenia

Linie na schemacie przecinają się bez wyraźnej informacji, czy są połączone, czy jedynie mijają się w przestrzeni rysunku. W darmowych kreatorach łatwo zapomnieć o kropce w węźle, co prowadzi do pozornie połączonych ścieżek, które w rzeczywistości są odseparowane. Efekt: brak kontaktu elektrycznego i niesprawne urządzenie.

Źle dobrany przekrój przewodu

W schematach instalacji domowej przekrój przewodu musi odpowiadać zabezpieczeniu nadprądowemu. Dla obwodu oświetleniowego 10 A stosuje się przewód 1,5 mm², a dla gniazdek 16 A minimum 2,5 mm². Pominięcie tej zasady grozi przegrzaniem izolacji i pożarem.

Brak numeracji pinów układów scalonych

Symbol prostokąta z etykietą „ATmega328P” bez widocznych numerów pinów to zaproszenie do błędu. Każdy pin ma konkretną funkcję (VCC, GND, RESET, ADC0), a pomylenie dwóch sąsiednich wyprowadzeń oznacza godziny debugowania lub trwale uszkodzony układ.

Mieszanie konwencji rysowania

Część rysunku wykonana w stylu amerykańskim (IEEE), a część w europejskim (PN-EN 60617) tworzy schemat hybrydowy, trudny do odczytania dla wykonawcy przyzwyczajonego do jednej normy. Spójność stylu to nie kwestia estetyki, lecz komunikacji technicznej.

Eksport w niskiej rozdzielczości

Schemat wyeksportowany jako PNG 72 dpi wygląda dobrze na ekranie, ale po wydruku na drukarce laserowej staje się nieczytelny. Minimalna rozdzielczość dla dokumentacji to 300 dpi, a dla plików wektorowych (PDF, SVG) wartość ta jest nieograniczona.

Dobór narzędzia szybkie kryteria

Kiedy NIE używać darmowego kreatora

Projektów komercyjnych z certyfikacją CE nie powinno się tworzyć w Canva ani Draw.io. Brak kontroli wersji, ograniczona biblioteka symboli i brak zgodności z normą PN-EN 60617 w wersji rozszerzonej dyskwalifikują te narzędzia w zastosowaniach medycznych, lotniczych czy militarnych. Profesjonalne ścieżki wymagają AutoCAD Electrical, Altium Designer lub KiCad z rozbudowaną biblioteką.

Kiedy wystarczy darmowy kreator

Hobbystyczne projekty, kursy edukacyjne, prototypy Arduino, dokumentacja wewnętrzna warsztatu w tych zastosowaniach darmowe kreatory w zupełności wystarczają. Ważniejsza od narzędzia pozostaje staranność opisu wartości, identyfikatorów i oznaczeń masy.

Skąd brać wiarygodne dane

Każdy element elektroniczny ma kartę katalogową (datasheet) publikowaną przez producenta, na przykład Texas Instruments, STMicroelectronics, Analog Devices czy ON Semiconductor. Karty zawierają schematy aplikacyjne, typowe wartości rezystorów, ograniczenia termiczne i zalecenia projektowe. Bez nich łatwo dobrać komponent o parametrach niewystarczających dla planowanego zastosowania.

Źródłem norm jest Polski Komitet Normalizacyjny (PKN) oraz międzynarodowe IEC i IEEE. Norma PN-EN 60617 reguluje symbole graficzne, a seria PN-HD 60364 opisuje instalacje elektryczne niskiego napięcia. Aktualne wydania norm można kupić w sklepie PKN lub skonsultować z projektantem z uprawnieniami.

W Polsce projekty instalacji budynkowych muszą spełniać wymagania Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami. Dokument ten określa minimalną liczbę gniazdek, obwodów i wymagań ochronnych.

Źródła danych i inspiracji: dokumentacja Texas Instruments (ti.com), katalogi STMicroelectronics (st.com), normy PKN (pkn.pl), specyfikacja Arduino (docs.arduino.cc), artykuły IEEE Xplore (ieeexplore.ieee.org), forum EEVblog (eevblog.com), dokumentacja Falstad (falstad.com/circuit), EveryCircuit (everycircuit.com).
