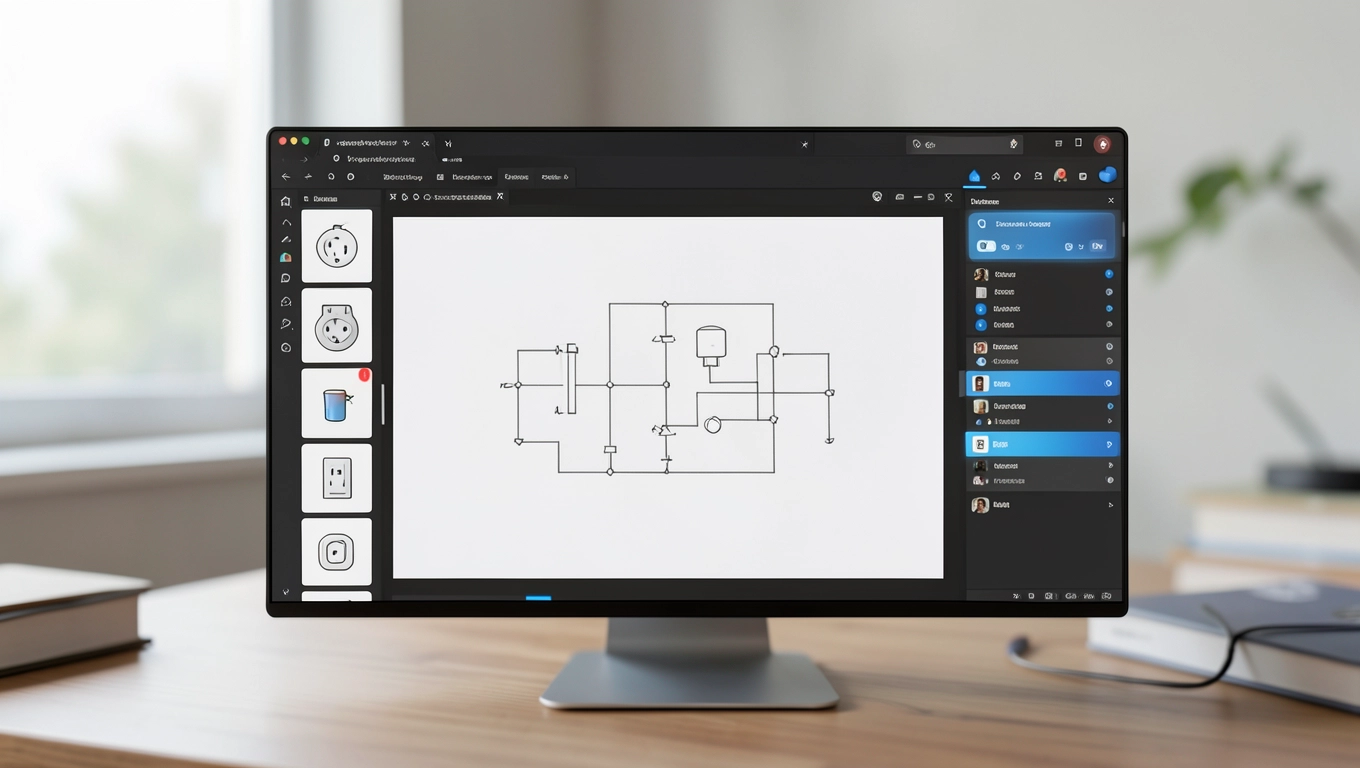

Darmowy program do projektowania instalacji elektrycznej – sprawdź, co wybrać

Biblioteka symboli elektrycznych w formacie SVG

Masz przed sobą darmowy edytor grafiki wektorowej Inkscape w wersji 1.3.2, kompatybilny z Windows od 10 w górę, a jedyne czego brakuje to zestaw gotowych symboli elektrycznych. Standardowa instalacja programu nie zawiera żadnych bibliotek branżowych, więc użytkownik musi je dograć ręcznie, kopiując pliki SVG do odpowiedniego folderu.

• Biblioteka symboli elektrycznych w formacie SVG
• Jak zainstalować bibliotekę i narysować schemat instalacji krok po kroku
• Inkscape, QElectroTech czy ProfiCAD co wybrać w 2026?
• Eksport projektu do PDF, DXF i inne formaty zapisu

Gotowy pakiet symboli obejmuje kilkadziesiąt pozycji pogrupowanych tematycznie: gniazda 230V jednofazowe i trójfazowe, łączniki oświetleniowe schodowe i krzyżowe, wyłączniki nadprądowe, różnicówki typu AC i A, bezpieczniki topikowe, rozdzielnice natynkowe i podtynkowe, oprawy sufitowe, korytka kablowe oraz przepusty. Każdy symbol zapisano jako osobny plik SVG, dzięki czemu można go skalować bez utraty ostrości krawędzi.

Największą zaletą tego formatu jest fakt, że linie rysunku nie są rastrami zamkniętymi w bitmapie, lecz matematycznym opisem krzywych. Po powiększeniu symbolu do skali 1:1 na wydruku A1 linia pozostaje idealnie ostra, bo komputer przelicza ją ponownie dla każdego piksela. To właśnie dlatego profesjonalne biura projektowe od lat traktują SVG jako format wymiany danych między programami.

Skalowalność SVG ma jeszcze jeden praktyczny skutek: ten sam plik można wstawić do dokumentacji powykonawczej w formie miniaturowej ikonki w tabeli, a obok wydrukować w rozmiarze rzeczywistym na planie mieszkania. Nic nie traci jakości.

Jeśli potrzebujesz symbolu, którego nie ma w paczce, wystarczy otworzyć istniejący element i zmodyfikować jego geometrię. Zmiana kąta nachylenia linii, dodanie dodatkowego styku czy zmiana oznaczenia literowego zajmuje kilka sekund, bo każdy punkt symbolu jest osobnym węzłem edytowalnym w Inkscape.

Pliki SVG można też bezpośrednio otwierać w przeglądarce i sprawdzać ich wygląd przed wstawieniem do projektu. Wystarczy dwuklik na pliku, a Firefox albo Edge wyświetli symbol w pełnym rozmiarze. Taki szybki podgląd eliminuje sytuacje, w których schemat wygląda inaczej na ekranie niż na papierze po eksporcie.

Jak zainstalować bibliotekę i narysować schemat instalacji krok po kroku

Po pobraniu archiwum z symbolami rozpakuj je do folderu, którego ścieżka nie zawiera polskich znaków ani spacji. Najlepiej sprawdza się lokalizacja C:InkscapeElektryka. Następnie otwórz Inkscape i przejdź do menu Edycja, potem Preferencje, a w oknie, które wyskoczy, znajdź sekcję Katalogi. W polu Biblioteki symboli wpisz pełną ścieżkę do rozpakowanego folderu.

Po zatwierdzeniu przyciskiem OK i ponownym uruchomieniu programu nowe symbole pojawią się w menu Plik w podmenu Symbole. Stamtąd przeciągasz je na obszar roboczy metodą drag and drop, a Inkscape automatycznie wstawia element jako instancję, nie jako zwykłą grafikę. Instancja zachowuje łączność z oryginałem, więc zmiana w pliku źródłowym aktualizuje wszystkie kopie w dokumencie.

Praktyczny projekt zacznij od wczytania rzutu mieszkania w skali 1:50. Wklej skan jako podkład w warstwie tła i przypnij go do siatki o boku 10 mm, bo siatka Inkscape domyślnie operuje pikselami, a nie milimetrami. W Preferencjach, w sekcji Narzędzia i podsekcji Linie, ustaw jednostkę na milimetry, żeby linie pomocnicze odpowiadały realnym odległościom na budowie.

Rozmieszczenie punktów oświetleniowych planuj zgodnie z normą PN-HD 60364, która zaleca, by w pokojach mieszkalnych natężenie oświetlenia wynosiło minimum 100 lx, a w kuchni 300 lx. Realizacja tych wartości wymaga nie tylko doboru opraw, ale też rozmieszczenia łączników przy drzwiach tak, by żaden punkt w pomieszczeniu nie leżał dalej niż 3 m od najbliższego wyłącznika.

Nigdy nie prowadź przewodów po przekątnej przez środek pomieszczenia. Trasy kablowe muszą biec pionowo lub poziomo względem ścian, z dokładnością do 15 cm od narożnika. To wymóg normy PN-HD 60364, który ułatwia późniejsze lokalizowanie instalacji w ścianie wiertarką czy detektorem.

Obwody grupuj w warstwy tematyczne: 01_Oświetlenie, 02_Gniazda, 03_Siła. Każda warstwa w Inkscape to osobny kontener, który można ukryć lub zablokować, klikając ikonkę oka albo kłódki w panelu warstw. Dzięki temu widok projektu pozostaje czytelny nawet przy kilkudziesięciu obwodach.

Rozdzielnicę rysuj jako oddzielny arkusz symboli, najlepiej w pliku rozdzielnica.svg, który później dołączysz jako załącznik do dokumentacji. Wewnątrz rozmieść moduły w kolejności: wyłącznik główny, ochronniki przeciwprzepięciowe typu 1+2, rozgałęźniki fazowe, a dalej po jednym rzędzie na każdy obwód. Pomiędzy sąsiednimi modułami zachowaj odstęp 17,5 mm, bo takie są standardowe szerokości osprzętu na szynie DIN.

Połączenia między elementami rysuj narzędziem Krzywe Béziera z włączonym przyciąganiem do węzłów. Wciśnięcie klawisza Shift podczas klikania wymusza kąt prosty, więc schemat wygląda profesjonalnie bez konieczności ręcznego wyrównywania każdego odcinka. Linię przewodu oznacz kolorem niebieskim dla fazy L, czarnym dla neutralnego N i żółto-zielonym dla ochronnego PE.

Inkscape, QElectroTech czy ProfiCAD co wybrać w 2026?

Wybór narzędzia do projektowania instalacji elektrycznej sprowadza się do trzech darmowych lub tanich aplikacji: Inkscape z biblioteką symboli SVG, QElectroTech w wersji 0.9 oraz ProfiCAD w edycji bezpłatnej dla użytku domowego. Każde z nich rozwiązuje problem braku pieniędzy na AutoCAD Electrical, ale różni się kompromisem między swobodą rysowania a automatyzacją obliczeń.

Inkscape to edytor graficzny ogólnego przeznaczenia, w którym schemat elektryczny jest po prostu rysunkiem wektorowym. Nie sprawdzi bilansu mocy ani nie policzy spadku napięcia w obwodzie, bo takich funkcji po prostu nie posiada. Za to daje pełną kontrolę nad każdym milimetrem i pozwala łączyć schemat z rzutem architektonicznym na jednym arkuszu.

QElectroTech powstał specjalnie do rysowania schematów elektrycznych i hydraulicznych, więc rozumie pojęcie obwodu jako struktury logicznej. Każdy element ma przypisane właściwości: napięcie znamionowe, prąd, typ. Program pilnuje, żeby połączone ze sobą elementy miały zgodne parametry, co eliminuje błędy wynikające z przeoczenia. Wbudowana baza producentów zawiera kilka tysięcy symboli europejskich i amerykańskich, co dla większości projektów wystarcza bez dodatkowej biblioteki.

ProfiCAD w darmowej wersji domowej ogranicza liczbę obwodów do 5, ale oferuje najlepszą jakość wydruku i natywny eksport DXF w standardzie AutoCAD. Jego biblioteka symboli jest pisana ręcznie przez elektryków z wieloletnim doświadczeniem, więc oznaczenia są zgodne z polskimi normami bez konieczności edycji. Do małych domowych rozdzielnic to w sam raz, ale przy rozbudowanych instalacjach przemysłowych ograniczenie 5 obwodów zaczyna uwierać.

Z tabeli wynika coś, o czym rzadko się mówi: AutoCAD Electrical kosztuje tyle, co roczny remont średniej wielkości mieszkania. Dla inwestora budującego dom jednorodzinny po prostu się nie kalkuluje. Inkscape przy odrobinie praktyki daje 80% funkcjonalności za 0% ceny, a brakujące 20% to głównie automatyczne generowanie wykazów materiałów, które i tak przy małej instalacji wypełnia się ręcznie w 15 minut.

Profesjonaliści używający Inkscape do dokumentacji wykonawczej robią tak zwany schemat rozwinięty, w którym każdy obwód ma własną linię ciągłą od zacisku rozdzielnicy do odbiornika. Taki rysunek czyta się szybciej niż schemat jednokreskowy, bo nie wymaga rozróżniania przekrojów przewodów. Jedyny minus to większy rozmiar arkusza, ale A3 spokojnie mieści mieszkanie 80 m² ze wszystkimi obwodami.

Eksport projektu do PDF, DXF i inne formaty zapisu

Gotowy schemat zapisujesz w Inkscape jako plik SVG, ale do wysyłki do wykonawcy, architekta czy do drukarni potrzebujesz formatu bardziej uniwersalnego. Najczęściej wybierany jest PDF, bo zachowuje wektorową ostrość i mieści się w limicie wielkości załącznika e-mailowego. Eksport uruchomisz z menu Plik pozycją Zapisz jako kopię i wyborem opcji PDF.

W oknie eksportu PDF ustaw rozdzielczość na 300 dpi dla wydruków laserowych albo 600 dpi dla ploterów CAD. Znacznik Wektor zostaw zaznaczony, bo Inkscape domyślnie rasteryzuje tekst do mapy bitowej, co psuje ostrość liter przy dużych powiększeniach. Przełącznik Konwertuj tekst na ścieżki włącz, gdy wysyłasz plik do kogoś, kto nie ma zainstalowanych twoich czcionek.

Eksport do DXF wymaga zewnętrznego konwertera, bo sam Inkscape tej opcji nie posiada. Najprostsze darmowe narzędzie to UniConvertor w wersji 2.0, który pobierzesz jako samodzielny plik wykonywalny dla Windows. Otwórz w nim plik SVG, wybierz format wyjściowy DXF R12 i zapisz. Taki DXF otworzy się potem w programie AutoCAD, BricsCAD czy nawet LibreCAD bez utraty geometrii.

DXF w wersji R12 nie obsługuje kolorów ani warstw z nazwami dłuższymi niż 16 znaków. Jeśli twoja warstwa nazywa się 02_Gniazda_230V_Ania, skróć ją w Inkscape do 02_Gniazda, bo inaczej warstwa zniknie lub zostanie połączona z inną o uciętej nazwie.

Eksport do PNG przydaje się do szybkiego podglądu na telefonie lub wstawienia do dokumentacji tekstowej w Wordzie. W Inkscape wybierz Plik, Eksportuj do PNG, ustaw DPI na 150 dla ekranu albo 300 do druku, a szerokość w pikselach dostosuj do docelowego zastosowania. Schemat mieszkania na ekran laptopa to zwykle 2000 pikseli szerokości, co przy zachowaniu proporcji daje czytelność detali.

Format SVG zostaw na swoim dysku jako archiwum robocze, bo tylko w nim zachowasz warstwy, instancje symboli i edytowalne krzywe. Każda kolejna edycja projektu powinna startować od pliku SVG, a PDF traktuj wyłącznie jako finalną wersję do druku albo wysyłki. Dzięki temu nie zaskoczy cię sytuacja, w której klient prosi o drobną zmianę, a jedyny plik to bitmapowy PDF bez warstw.

Drukowanie schematu na papierze wymaga ustawienia odpowiedniej skali w oknie wydruku systemowego Windows. Dla arkusza A3 i skali 1:50 wybierz rozmiar papieru A3, orientację poziomą i skalowanie niestandardowe wpisane jako 100%. Przed wysłaniem do drukarki sprawdź pole Dopasuj, bo Inkscape potrafi rozciągnąć rysunek inaczej niż zamierzałeś, szczególnie gdy linie pomocnicze mają grubość 0,5 mm, a margines drukarki obcina brzeg arkusza.

Typowy błąd amatorów to pomijanie legendy symboli na wydruku. Każdy element rozdzielnicy oznaczony kodem literowym, na przykład Q1 dla wyłącznika głównego, F1 dla bezpiecznika, RCD1 dla różnicówki, powinien mieć objaśnienie w legendzie. Bez niej osoba czytająca schemat traci pół godziny na rozszyfrowanie oznaczeń, a to w przypadku pilnej naprawy bywa bezcenne.

Checklistę elementów rozdzielnicy warto wydrukować obok schematu, bo porządkuje materiały przy zakupach. Wyłącznik główny 3P 40A, ochronnik przeciwprzepięciowy typ 1+2, 4 wyłączniki nadprądowe B16A, 1 wyłącznik B10A, 2 różnicówki 30 mA, 4 różnicówki 10 mA, rozgałęźniki fazowe, szyna DIN, zaciski PE i N, obudowa natynkowa 24 moduły. Taki zestaw wystarczy do typowego mieszkania z oddzielnymi obwodami kuchni, łazienki i pralki.

Projekt budowlany instalacji elektrycznej powinien zawierać schemat ideowy, rzut z trasami kablowymi, schemat rozdzielnicy, obliczenia prądu obciążenia, dobór zabezpieczeń oraz wykaz materiałów. Wszystkie te dokumenty możesz wygenerować w Inkscape, a następnie podpisać i złożyć w segregatorze. Inwestor prywatny nie potrzebuje pieczątki uprawnionego projektanta do celów wewnętrznych, ale w przypadku większych przeróbek wymagających pozwolenia na budowę profesjonalna dokumentacja staje się obowiązkowa.

Najczęstszy błąd początkujących to rysowanie obwodów o przekroju 1,5 mm² dla gniazd ogólnych, które normalnie powinny mieć 2,5 mm². Norma PN-HD 60364 dopuszcza 1,5 mm² tylko dla obwodów oświetleniowych o mocy do 2300 W. Konsekwencją błędu jest grzanie się przewodu pod obciążeniem i wyzwalanie zabezpieczenia przy podłączeniu odkurzacza czy czajnika.

Drugi częsty błąd to brak ochrony przeciwprzepięciowej w rozdzielnicy. Dom jednorodzinny zasilany linią napowietrzną albo kablem ziemnym dłuższym niż 50 m powinien mieć ochronnik typu 1+2 na wejściu rozdzielnicy. Koszt takiego ochronnika to 150-300 zł, a chroni sprzęt AGD wart kilka tysięcy złotych przed skutkami wyładowania atmosferycznego w odległości do 2 km.

Trzeci błąd to łączenie przewodu ochronnego PE z neutralnym N w rozdzielnicy. To grzech ciężki w polskich instalacjach, bo w układzie TN-C-S taka pomyłka sprawia, że napięcie fazowe pojawia się na obudowie urządzenia, gdy tylko zaniku N w sieci energetycznej. Skutek to porażenie prądem przy dotknięciu pralki czy lodówki.

Zapisuj projekt w wersji roboczej co kilka iteracji, korzystając z funkcji Zapisz historię wersji w Inkscape albo ręcznie tworząc kopie oznaczone datą. Po miesiącu pracy nad rozdzielnicą 36-modułową nie pamiętasz już, dlaczego w danym miejscu narysowałeś taki, a nie inny obwód, więc historia wersji staje się bezcenna.

Jeśli chcesz sprawdzić zgodność schematu z normami bez studiowania kilkuset stron PN-HD 60364, skorzystaj z darmowej wersji internetowej kalkulatora obciążalności kabli dostępnej na stronach producentów przewodów. Wpisujesz przekrój, materiał, sposób ułożenia i temperaturę otoczenia, a kalkulator zwraca dopuszczalny prąd długotrwały. Porównujesz go z prądem zabezpieczenia i masz pewność, że kabel nie będzie się grzał.

Druga weryfikacja to test ciągłości obwodu ochronnego PE miernikiem po fizycznym ułożeniu instalacji. Miernik powinien pokazać rezystancję poniżej 0,5 oma od rozdzielnicy do najdalszego gniazda. Wartość wyższa oznacza słaby styk, korozję albo błąd w połączeniu, który na schemacie wyglądał poprawnie, ale w rzeczywistości jest wadliwy.

Trzecia weryfikacja to pomiar impedancji pętli zwarcia, który mówi, czy zabezpieczenie nadprądowe zadziała w wymaganym czasie 0,4 s. W sieci 230 V impedancja pętli nie powinna przekraczać około 0,7 oma dla zabezpieczenia B16A. Pomiar robi się specjalistycznym miernikiem, ale wynik możesz z powodzeniem wpisać do legendy schematu jako potwierdzenie poprawności wykonania.

Ostatni krok to archiwizacja dokumentacji w chmurze albo na pendrive z szyfrowaniem. Schemat instalacji w Twoim domu jest dokumentem na lata, bo przy każdym remoncie czy awarii ktoś będzie go potrzebował. Trzymanie pliku SVG, PDF i DXF w jednym folderze z datą i adresem nieruchomości to nawyk, który oszczędza godziny szukania w przyszłości.

Darmowy program do projektowania instalacji elektrycznej nie musi oznaczać kompromisu w jakości. Inkscape z dobrą biblioteką symboli, odrobiną praktyki i znajomością normy PN-HD 60364 daje projekt na poziomie, który spokojnie wystarczy do celów budowlanych. QElectroTech dla tych, którzy wolą strukturę logiczną, oraz ProfiCAD dla fanów gotowych bibliotek to realne alternatywy warte przetestowania przed podjęciem decyzji.

�ródła danych: norma PN-HD 60364 (Polski Komitet Normalizacyjny, pkd.com.pl), dokumentacja Inkscape 1.3.2 (inkscape.org), kalkulatory obciążalności kabli dostępne na stronach polskich producentów przewodów, dane techniczne osprzętu modułowego zgodne z PN-EN 61439.
