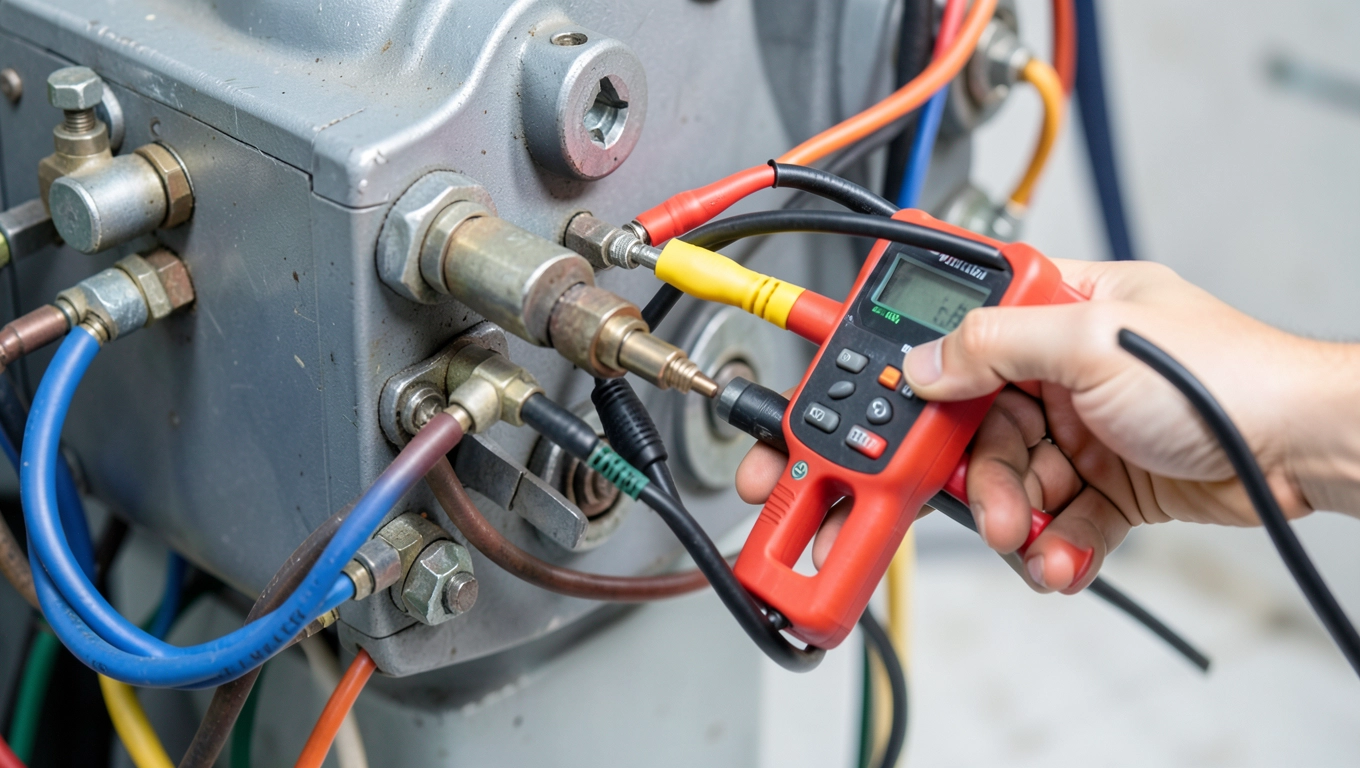

Pomiary elektryczne maszyn: co ile lat?

Jeśli prowadzisz firmę z maszynami, wiesz, jak ważne jest ich bezpieczeństwo, by uniknąć awarii czy wypadków. Okresowe pomiary elektryczne to nie formalność, lecz podstawa zgodności z BHP – w suchych pomieszczeniach co 5 lat, w wilgotnych co 3 lata, a dla przenośnych nawet co pół roku. Rozwinę te terminy, wymagania SEP i ryzyka zaniedbań, byś mógł zaplanować harmonogram bez stresu.

• Obowiązkowe pomiary maszyn wg rozporządzenia BHP
• Pomiary instalacji niskiego napięcia co 5 lat
• Pomiary w wilgotnych i zapylonych pomieszczeniach
• Coroczne pomiary w strefach zagrożonych wybuchem
• Pomiary maszyn przenośnych: co 6-12 miesięcy
• Wymagania SEP dla pomiarów elektrycznych maszyn
• Dodatkowe pomiary po remontach i zmianach
• Pomiary elektryczne maszyn – pytania i odpowiedzi

Obowiązkowe pomiary maszyn wg rozporządzenia BHP

Rozporządzenie Ministra Gospodarki z 28 marca 2013 r. w sprawie BHP przy urządzeniach energetycznych nakłada obowiązek okresowych kontroli elektrycznych (§ 34–37). Maszyny podlegają badaniom rezystancji izolacji, impedancji pętli zwarcia i ciągłości połączeń ochronnych. Brak tych pomiarów naraża na kary z PIP do 30 000 zł i odpowiedzialność karną. Przedsiębiorcy muszą przechowywać protokoły minimum 5 lat, dostępne dla inspektorów. Regularność zapobiega porażeniom i pożarom, chroniąc załogę.

W praktyce kontrole obejmują wszystkie instalacje niskiego napięcia powyżej 50 V. Wykonawca sporządza świadectwo z wynikami i zaleceniami. Zaniedbanie prowadzi do unieruchomienia maszyny do czasu naprawy. Dokumentacja potwierdza zgodność z normami PN-EN.

Harmonogram pomiarów ustala się na podstawie warunków eksploatacji. W dużych zakładach warto wdrożyć system przypomnień. To minimalizuje ryzyko mandatów i awarii.

Zobacz także: 5 Zasad Elektryka: Bezpieczeństwo przy pracy

Pomiary instalacji niskiego napięcia co 5 lat

W pomieszczeniach ogólnych, suchych i bez specjalnych zagrożeń, pomiary elektryczne maszyn przeprowadza się co 5 lat. Dotyczy to instalacji i urządzeń niskiego napięcia do 1 kV. Badania sprawdzają ochronę przed porażeniem prądem poprzez rezystancję izolacji powyżej 1 MΩ. Impedancja pętli zwarcia musi zapewniać zadziałanie zabezpieczeń w czasie poniżej 0,4 s. Wyniki zapisuje się w protokole z datą i pieczęcią.

Po 5 latach parametry mogą się pogorszyć przez starzenie kabli czy wibracje maszyn. Kontrola obejmuje szafy rozdzielcze i obwody silnikowe. Odchylenia wymagają natychmiastowej korekty.

Planując pomiary, uwzględnij przestój produkcyjny. Nowoczesne mierniki cyfrowe przyspieszają proces, zapisując dane automatycznie.

Zobacz także: Zasady BHP w pracy elektryka – kluczowe reguły

Pomiary w wilgotnych i zapylonych pomieszczeniach

W środowiskach wilgotnych lub zapylonych częstotliwość wzrasta do co najmniej 3 lat. Wilgoć obniża rezystancję izolacji, pył osadza się na stykach, zwiększając ryzyko zwarć. Pomiary muszą potwierdzać parametry ochronne dla klasy I i II urządzeń. W halach produkcyjnych z parą czy kurzem badania obejmują dodatkowe testy na przecieki prądu.

Normy PN-IEC 60364 wymagają weryfikacji co 3 lata, by uniknąć korozji i nagromadzenia zanieczyszczeń. Wyniki poniżej norm grożą awariami w trakcie pracy.

Lista kluczowych pomiarów:

• Rezystancja izolacji – min. 1 MΩ
• Impedancja pętli – poniżej 0,4 s zadziałania
• Ciągłość przewodów ochronnych – poniżej 0,5 Ω
• Prądy upływu – zgodne z klasą ochronności

Po pomiarach zalecana impregnacja styków dla dłuższej trwałości.

Coroczne pomiary w strefach zagrożonych wybuchem

W strefach 0, 1 i 2 zagrożonych wybuchem pomiary elektryczne maszyn wykonuje się co roku. Wymagane jest badanie urządzeń ATEX pod kątem szczelności i parametrów izolacyjnych. Rezystancja musi przekraczać 100 MΩ, impedancja zapewniać natychmiastowe zadziałanie. Kontrole zapobiegają iskrzeniu w atmosferze palnej.

Strefa 0 wymaga najsurowszych testów ze względu na ciągłą obecność gazu. Dokumentacja zawiera numery seryjne urządzeń i wyniki kalibracji mierników.

Rocznie powtarzane badania minimalizują ryzyko eksplozji. W branżach chemicznej czy petrochemicznej to standard bezpieczeństwa.

Pomiary maszyn przenośnych: co 6-12 miesięcy

Maszyny przenośne i ręczne podlegają pomiarom co 6–12 miesięcy, zależnie od klasy ochronności. Klasa I – co 12 miesięcy, z weryfikacją uziemienia. Klasa II – co 6 miesięcy, testy podwójnej izolacji. Klasa III – SELV, rzadsze kontrole wizualne.

Wiertarki, szlifierki czy agregaty narażone na uszkodzenia mechaniczne tracą parametry szybko. Pomiary przed każdym sezonem pracy to dobra praktyka.

Harmonogram według klas:

• Klasa I: co 12 mies., uziemienie < 0,5 Ω
• Klasa II: co 6 mies., izolacja > 2 MΩ
• Klasa III: co 12 mies., wizualnie

Wymagania SEP dla pomiarów elektrycznych maszyn

Do pomiarów uprawniona jest osoba z SEP w zakresie dozoru lub eksploatacji, z ważnymi badaniami lekarskimi. Uprawnienia wydawane na 5 lat potwierdzają wiedzę z BHP i norm. Bez nich protokół jest nieważny dla PIP.

Szkolenia SEP obejmują obsługę mierników i interpretację wyników. Lekarz orzeka o braku przeciwwskazań do pracy z prądem.

Wybierając wykonawcę, sprawdź aktualność świadectw. To gwarantuje wiarygodność dokumentacji.

Dodatkowe pomiary po remontach i zmianach

Po remontach, modernizacjach czy zmianie środowiska pracy maszyny wymagają dodatkowych pomiarów. Nowe okablowanie czy przeniesienie do wilgotnego pomieszczenia zmienia warunki. Pełna weryfikacja przywraca zgodność z rozporządzeniem.

Zmiana obciążenia silnika może wpłynąć na impedancję. Pomiary po każdej ingerencji to obowiązek.

Nowoczesne mierniki z pamięcią ułatwiają archiwizację, ale kwalifikacje pozostają kluczowe. Planuj je z wyprzedzeniem, by uniknąć przestojów.

Pomiary elektryczne maszyn – pytania i odpowiedzi

• Co ile lat należy przeprowadzać okresowe pomiary elektryczne maszyn w pomieszczeniach ogólnych?

  Okresowe pomiary elektryczne maszyn i urządzeń niskiego napięcia w suchych pomieszczeniach ogólnych bez szczególnych zagrożeń przeprowadza się co 5 lat, zgodnie z § 34–37 Rozporządzenia Ministra Gospodarki z 28 marca 2013 r. w sprawie BHP przy urządzeniach energetycznych.

• Jak często wykonuje się pomiary w pomieszczeniach wilgotnych lub zapylonych?

  W pomieszczeniach wilgotnych lub zapylonych pomiary przeprowadza się co najmniej co 3 lata, z naciskiem na badania ochrony przed porażeniem prądem, takie jak rezystancja izolacji i impedancja pętli zwarcia.

• Co ile lat pomiary w strefach zagrożonych wybuchem?

  W strefach zagrożonych wybuchem (0, 1, 2) pomiary elektryczne maszyn wykonuje się corocznie, obejmując badanie rezystancji izolacji, impedancji pętli zwarcia i innych parametrów ochronnych.

• Jak często sprawdzać maszyny przenośne i ręczne?

  Maszyny przenośne i ręczne podlegają pomiarom co 6–12 miesięcy, w zależności od klasy ochronności (I, II, III), aby zapewnić bezpieczeństwo przed porażeniem prądem.
