Plan instalacji elektrycznej 2026 – schemat domu bez błędów i nerwów

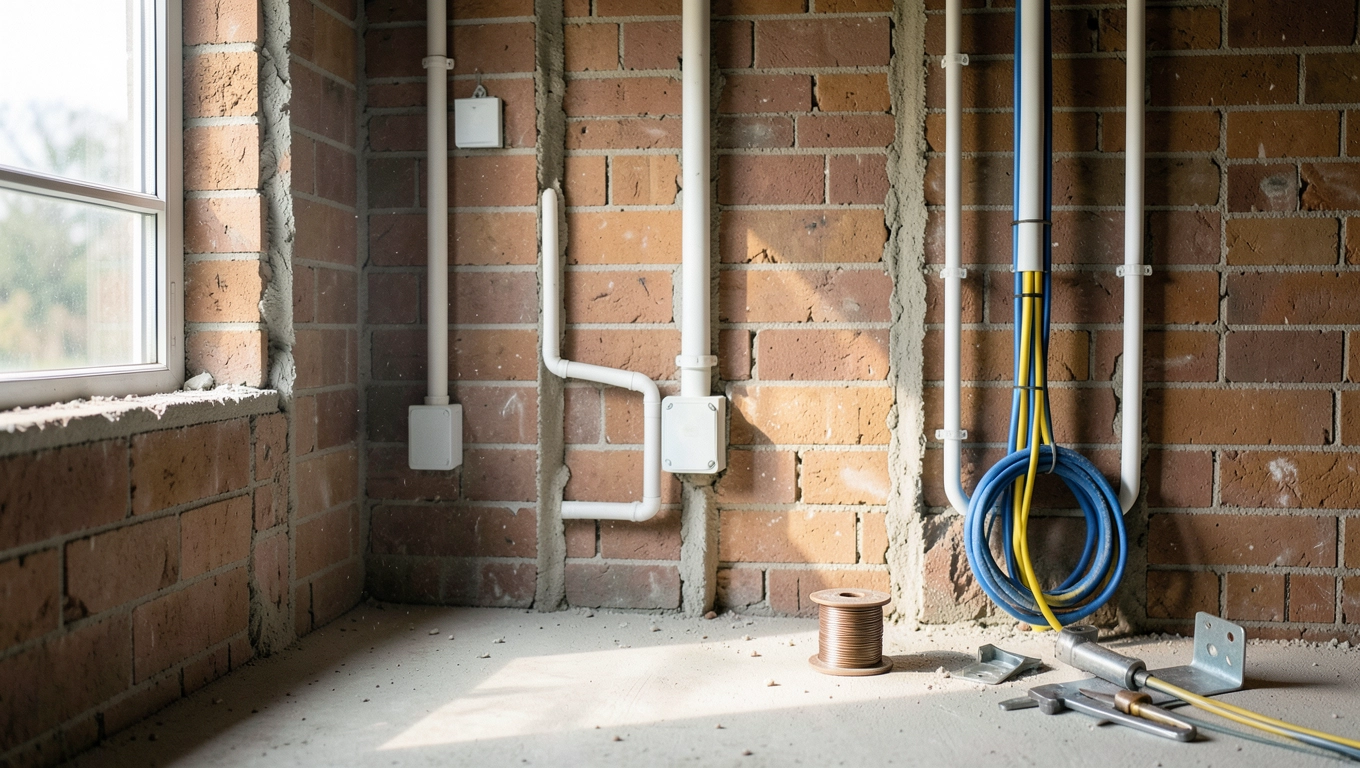

Stajesz przed ścianą w stanie surowym i widzisz tylko kawałek tynku, w którym ktoś kiedyś wykuje bruzdy. Myślisz: gdzie dać gniazdka, ile ich potrzebujesz, co zrobić, żeby za dwa lata nie żałować braku zasilania w przedpokoju albo braku osobnego obwodu do piekarnika. Tysiące osób wpisuje dziennie plan instalacji elektrycznej w domu, bo remont albo budowa to moment, w którym każdy błąd kosztuje potem podwójnie: raz za kucie ścian, drugi raz za poprawki u fachowca. Warto zrozumieć, że sam szkic na kartce A4 wystarczy, by uniknąć 80% problemów, które widywałem w gotowych mieszkaniach.

• Rozmieszczenie gniazdek i włączników w każdym pomieszczeniu
• Schemat obwodów i rozdzielnicy w projekcie domu
• Oznaczenia kabli i kolory przewodów w planie instalacji

Rozmieszczenie gniazdek i włączników w każdym pomieszczeniu

Dobry rozkład osprzętu zaczyna się od zwykłej listy urządzeń, które w danym pokoju faktycznie podłączysz. Bez tej listy każdy plan jest tylko domysłem, a konsekwencje widać potem w przedłużaczach ciągniętych przez środek salonu. Zapisz na kartce ekspres do kawy, lampkę nocną, ładowarkę, telewizor, odkurzacz i to, co zapomniałeś, czyli np. lampki choinkowe w grudniu. Minimalna liczba punktów wypływa z tej listy, a nie z przepisów, bo przepisy określają jedynie dolne widełki bezpieczeństwa.

W kuchni najczęściej popełniany błąd to zbyt mało obwodów. Zmywarka, piekarnik, lodówka, kuchenka indukcyjna i okap powinny siedzieć na osobnych zabezpieczeniach, bo ich sumaryczny pobór sięga 6 kW. Pojedynczy obwód 16 A wytrzymuje około 3,5 kW, a przy równoczesnym rozruchu kilku silników prąd skokowo rośnie dwu- albo trzykrotnie. Dlatego rozdzielenie tych odbiorników chroni przed wybijaniem korków w najmniej odpowiednim momencie.

Wysokość montażu gniazdek nad blatem kuchennym to około 110-120 cm od podłogi, czyli 15-20 cm ponad blat. Przy takim ustawieniu wtyczka nie dotyka mokrej ściany, a kabel nie wisi w miejscu, gdzie wlewacie wrzątek. Gniazda na ścianie ogólnej najwygodniej montować na 30 cm, bo odkurzacz sięga, a małe dzieci nie wtykają palców. W łazienkach obowiązuje strefowość: 0 do 60 cm od krawędzi wanny to strefa 0, gdzie może być co najwyżej oświetlenie 12 V, a powyżej 2,4 m zaczyna się strefa 3, gdzie dopuszcza się zwykłe gniazda zabezpieczone wyłącznikiem różnicowoprądowym 30 mA.

Włączniki światła lokalizuje się zwykle 90 cm od podłogi, po stronie klamki, a ich rozmieszczenie zależy od tego, czy wchodzisz do pokoju prawą, czy lewą ręką. W długim korytarzu potrzebujesz łącznika schodowego w obu końcach, bo inaczej ciemność dopadnie cię w połowie drogi. Na schodach wielopoziomowych dochodzi jeszcze łącznik krzyżowy, który umożliwia sterowanie jedną lampą z trzech lub więcej miejsc, a jego schemat różni się od schodowego jednym dodatkowym przewodem sterującym.

Salon zasługuje na osobny obwód oświetleniowy i osobny gniazdowy, ponieważ lampy podłogowe, telewizor, soundbar i konsola potrafią w ciągu sekundy podskoczyć z poborem prądu. Zostaw też jedno gniazdo w każdym narożniku pokoju pod kątem dosunięcia mebli, bo kanapa lub regał w nowym miejscu potrafi zasłonić jedyne zasilanie. Takie rezerwy kosztują przy budowie kilkanaście złotych, a po przeprowadzce są bezcenne.

W sypialni warto zaplanować gniazda po obu stronach łóżka na wysokości 70 cm, czyli tuż nad stolikiem nocnym. Lampka, ładowarka do telefonu, budzik i ewentualne CPAP wtedy mają osobne zasilanie, a to eliminuje plątaninę kabli zwisających z podłogi. Planując oświetlenie, rozróżniaj obwód główny od obwodu kinkietów przy łóżku, bo wtedy jedno kliknięcie przy drzwiach nie budzi partnera podczas twojego nocnego powrotu z kuchni.

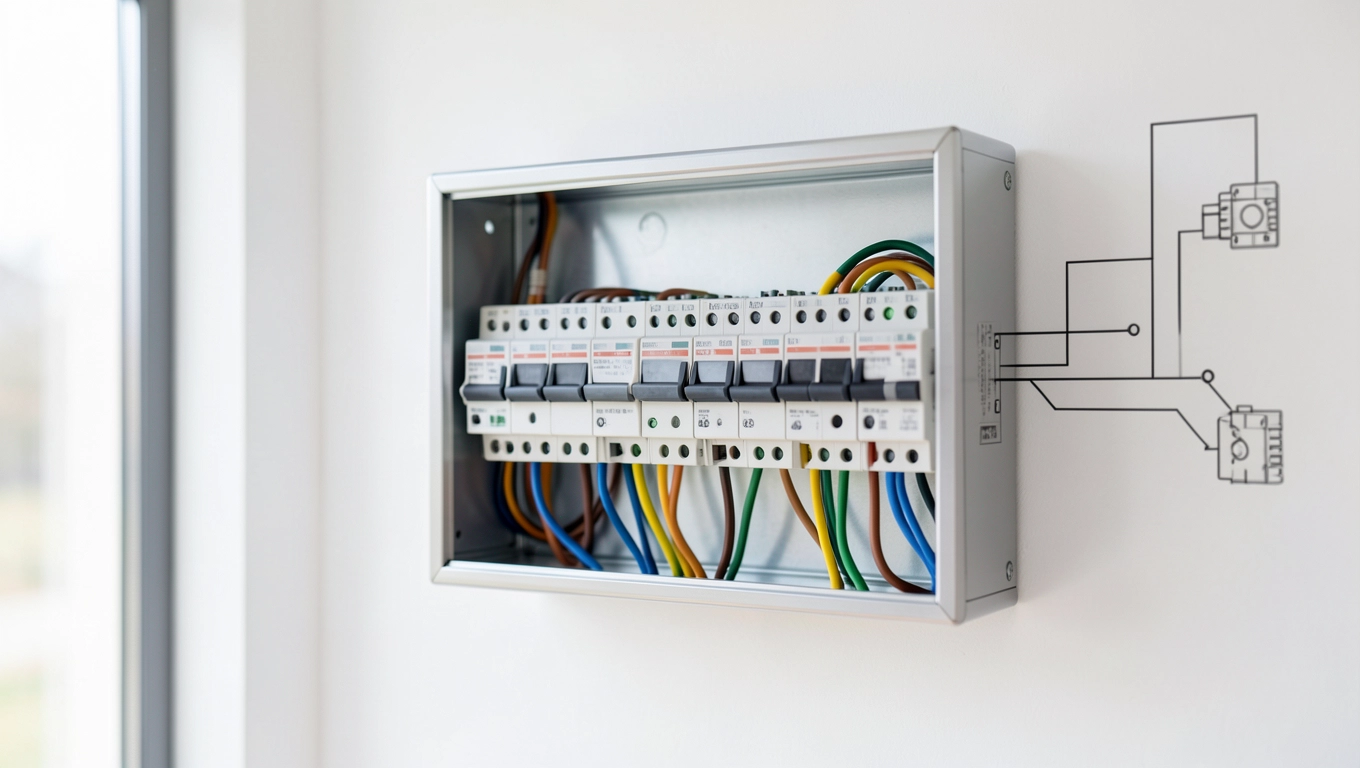

Schemat obwodów i rozdzielnicy w projekcie domu

Serce instalacji stanowi rozdzielnica, czyli metalowa lub plastikowa skrzynka, w której spotykają się wszystkie obwody domu. Na schemacie rozdzielnicy widzisz rząd wyłączników nadprądowych, rząd wyłączników różnicowoprądowych (RCD) oraz szyny łączeniowe, czyli miedziane mostki rozdzielające fazę na poszczególne zabezpieczenia. Dobrze narysowany schemat pokazuje, który bezpiecznik obsługuje kuchnię, który łazienkę, a który oświetlenie zewnętrzne, dzięki czemu przy awarii nie biegniesz po ciemku do piwnicy z latarką.

Norma PN-HD 60364 wymaga, by wszystkie obwody gniazdowe w pomieszczeniach mokrych i wilgotnych chronił wyłącznik różnicowoprądowy o prądzie różnicowym nie większym niż 30 mA. Mechanizm jego działania polega na ciągłym porównywaniu prądu wpływającego i wypływającego z obwodu, a gdy różnica przekroczy 30 mA, następuje odcięcie zasilania w czasie poniżej 40 ms. Taki czas wystarcza, by prąd rażeniowy nie zdążył spowodować migotania komór serca, co dla ludzkiego organizmu stanowi próg bezpieczeństwa.

Podział na obwody wynika z sumowania mocy poszczególnych odbiorników w danej sekcji. Typowy dom o powierzchni 120 m² potrzebuje 8-12 obwodów oświetleniowych (po 10-12 punktów każdy) i 6-10 obwodów gniazdowych (do 8 gniazd na obwód). Kuchnia indukcyjna wymaga osobnego trójfazowego zasilania 400 V, bo pojedyncza faza 230 V przy 7 kW mocy grzewczej byłaby przeciążona. W domach jednorodzinnych przyłącze trójfazowe to dziś standard, a różnica w opłatach za prąd jest pomijalna przy taryfie G11.

Przewody w rozdzielnicy łączy się szynami grzebieniowymi, co skraca czas montażu i eliminuje błędy wynikające z ręcznego skręcania. Każdy obwód opisuje się samoprzylepnym oznaczeniem, na którym znajduje się numer, nazwa pomieszczenia i typ zabezpieczenia. Taki porządek ratuje głowę nie tylko tobie, ale i elektrykowi, który za kilkanaście lat będzie szukał przyczyny zaniku napięcia w garażu.

Rezerwa miejsca w rozdzielnicy to inwestycja, która zwraca się przy każdej rozbudowie. Nowoczesne obudowy mają 24, 36, a nawet 54 moduły, a różnica cenowa między nimi wynosi 60-150 zł. Lepiej wybrać większą obudowę od razu, niż za trzy lata montować drugą skrzynkę obok. Zostaw wolne 4-6 modułów na przyszłe potrzeby: ładowarkę samochodową, magazyn energii czy pompę ciepła.

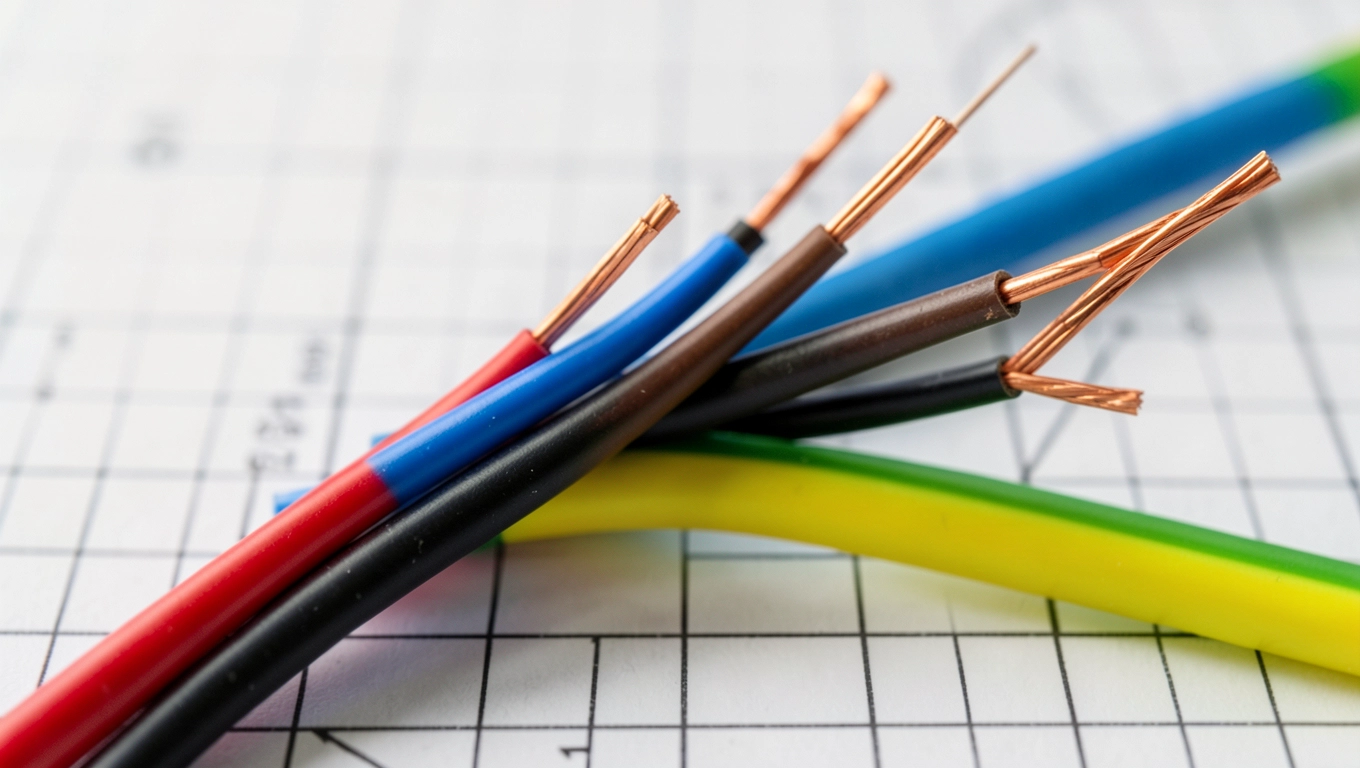

Oznaczenia kabli i kolory przewodów w planie instalacji

Czytanie schematu elektrycznego bez znajomości symboli przypomina czytanie mapy drogowej bez legendy. Dlatego w każdym rysunku instalacji spotkasz stały zestaw oznaczeń literowych. L oznacza przewód fazowy, czyli ten, na którym w stosunku do ziemi panuje napięcie 230 V. N to przewód neutralny, którego potencjał względem ziemi wynosi blisko 0 V i przez który wraca prąd po wykonaniu pracy w odbiorniku. PE to przewód ochronny, odprowadzający prąd zwarciowy do ziemi w razie uszkodzenia izolacji, a PEN pełni jednocześnie rolę neutralnego i ochronnego w starszych instalacjach TN-C.

Kolory izolacji kabli to druga warstwa informacji, którą weryfikujesz wzrokiem jeszcze przed podłączeniem. Zgodnie z normą HD 60364, obowiązującą w krajach Unii, przewód ochronny ma barwę żółto-zieloną, neutralny niebieską, a fazowy może być brązowy, czarny lub szary, jeśli w wiązce znajdują się inne żyły fazowe. W starszych budynkach, zwłaszcza sprzed 2000 roku, spotyka się jeszcze czarne przewody neutralne albo brązowe ochronne, co wynika z ówczesnych oznaczeń radzieckich i niemieckich. Przed jakąkolwiek ingerencją w starą instalację warto wykonać pomiar identyfikacyjny, bo pomyłka między fazą a ochronnym grozi porażeniem.

Od 2026 roku wchodzi w życie pełna harmonizacja oznaczeń kolorystycznych w całej Europie. W praktyce oznacza to koniec dowolności w wyborze barwy dla przewodów fazowych, a wszystkie nowe instalacje będą musiały stosować jednolity system. Stare domy mogą zachować dotychczasowe kolory, ale każda przeróbka lub rozbudowa wymaga zgodności z aktualną normą, czyli de facto wymiany końcówek lub stosowania koszulek identyfikacyjnych.

Przewody oznacza się nie tylko kolorem, ale i symbolem literowo-cyfrowym wskazującym budowę i materiał żyły. YDYp 3×2,5 oznacza kabel płaski z trzema żyłami miedzianymi o przekroju 2,5 mm² w izolacji PVC, popularny do obwodów gniazdowych. YDYż 5×1,5 to odpowiednik z żyłą okrągłą, a YKXS stosuje się w miejscach narażonych na wysoką temperaturę, bo izolacja z XLPE wytrzymuje 90°C zamiast standardowych 70°C. Przekrój żyły dobiera się na podstawie obciążenia: 1,5 mm² do oświetlenia, 2,5 mm² do gniazdek, 4 mm² do kuchenki elektrycznej i 6 mm² do ładowarki samochodowej 11 kW.

W dokumentacji projektowej przewody oznacza się dodatkowo skrótami literowymi wskazującymi sposób prowadzenia. D to kabel w rurze instalacyjnej, L w listwie, a Lg w korytkach siatkowych. Schemat instalacji elektrycznej w domu zawiera te informacje obok symboli łączników, dzięki czemu elektryk na budowie widzi, którym kablem poprowadzić dany odcinek. Bez takich oznaczeń projekt ogranicza się do poglądowego rozmieszczenia punktów, co w praktyce wystarcza rzadko.

Strefy układania przewodów w łazience reguluje odrębna część normy, bo wilgoć i para zmieniają warunki pracy izolacji. Przewody prowadzi się wyłącznie pionowo lub poziomo, nigdy po skosie, a odległość od krawędzi wanny wynosi minimum 60 cm w strefie 1 i 120 cm w strefie 2. Podtynkowe puszki w tych strefach muszą mieć stopień ochrony IP44, a gniazda bryzgoszczelne klapkę. Pominiecie tych wymogów skutkuje nie tylko odmową odbioru, ale realnym ryzykiem porażenia przy każdym prysznicu.

W pokojach mieszkalnych obowiązuje prosta zasada: kable układaj prostopadle do ścian, a rozgałęzienia umieszczaj w puszkach. Krzyżowanie tras pod kątem 45° wygląda estetycznie na rysunku, ale w ścianie utrudnia późniejsze wiercenie półek czy obrazów. Bruzdy pod tynk prowadzi się zazwyczaj 5 cm pod powierzchnią, co pozwala uniknąć kolizji ze standardowymi kołkami rozporowymi o długości 4 cm. Na etapie planu warto zaznaczyć te trasy, a po tynkowaniu wykonać dokumentację zdjęciową z odległościami od narożników, bo za kilka lat szukając przebicia poczujesz wdzięczność dla samego siebie.

Przed zakupem materiałów porównaj ceny kabli miedzianych w przeliczeniu na metr bieżący: YDYp 3×2,5 kosztuje zwykle 6-9 zł, a YDYp 5×4 nawet 18-25 zł. Różnica 3 zł na metrze przy 200 metrach instalacji daje kwotę 600 zł, którą łatwo przesunąć w stronę lepszej jakości łączników albo rozdzielnicy o dwa moduły większej. Oszczędzanie na kablu zawsze obraca się przeciwko tobie w postaci spadków napięcia albo grzania się przewodów w puszkach.

Plan instalacji elektrycznej w domu przestaje być abstrakcją, gdy spojrzysz na niego jak na mapę każdego gniazdka, każdego metra przewodu i każdego zabezpieczenia. Rzetelnie wykonany projekt pozwala wycenić robociznę, zamówić materiał w jednym podejściu i uniknąć nerwowych telefonów do elektryka w trakcie układania paneli. Sam szkic na kartce milimetrowej z oznaczeniami kolorów i symboli literowych wystarczy, by zmienić budowę z chaosu w uporządkowany proces, a każdy kolejny remont zaczynasz z wiedzą, której większość inwestorów nie posiada.
