Peszle do kabli elektrycznych – jak dobrać i ułożyć, żeby nie kopać drugi raz

Koszt wymiany kabla ziemnego bez osłony potrafi połknąć kilkanaście tysięcy złotych, nie mówiąc już o rozkopanym trawniku, rozjechanym podjeździe i tygodniach bez zasilania w ogrodzie. Peszle do kabli elektrycznych rozwiązują ten problem raz na pokolenie, bo pozwalają dołożyć, wymienić lub wyciągnąć przewód bez jednego łopata ruchu. W tekście poniżej znajdziesz konkretne średnice, głębokości rowu i realne koszty za metr bieżący, a nie ogólniki z katalogu.

• Czym właściwie jest peszel ziemny i dlaczego nie wystarczy zwykła rura
• Jak dobrać średnicę peszla do kabla
• Peszel z pilotem do kabli ziemnych montaż krok po kroku
• Najczęstsze błędy przy układaniu peszli elektrycznych
• Porównanie peszli AROT 40-160 mm do typowych instalacji
• Normy i przepisy przy układaniu peszli do kabli elektrycznych

Czym właściwie jest peszel ziemny i dlaczego nie wystarczy zwykła rura

Peszel ziemny to karbowana rura osłonowa z polietylenu o podwyższonej gęstości, produkowana w wersji jedno- lub dwuwarstwowej. Zewnętrzne żebrowanie rozkłada naprężenia gruntu na większą powierzchnię, a gładka warstwa wewnętrzna nie ściera izolacji przy wciąganiu kabla. Najczęściej spotykany kolor to niebieski, zarezerwowany przez producentów i dystrybutorów dla obwodów pracujących do 1000 V.

Oznaczenie AROT (ang. Annular Ribbed Optical/Technical) definiuje typoszereg o średnicach od 32 do 160 mm i sztywności obwodowej SN4 lub SN8. W typoszeregu tym pilot, czyli linka pociągowa z polipropylenu, biegnie wzdłuż całej długości rury i służy do wciągania kabla po ułożeniu. Bez pilota wymiana przewodu zamienia się w przepychanie drutu przez zakręty i złączki, a to prosta droga do uszkodzenia izolacji.

Różnica między peszlem a zwykłą rurą kanalizacyjną PVC sprowadza się do trzech parametrów: wytrzymałości na ściskanie (minimum 450 N dla klasy lekkiej), odporności na promieniowanie UV w wersji czarnych rur osłonowych oraz deklarowanego zakresu temperatur pracy od -15 do +60°C. Rura kanalizacyjna bez tych cech po dwóch zimach zaczyna pękać na złączach i wpuszcza wodę gruntową do wnętrza.

Norma PN-HD 60364-5-52 traktuje peszel jako osłonę mechaniczną kabla, a nie jako dodatkową izolację. To oznacza, że dobór przekroju żył robi się tak samo jak bez rury, ale sama obecność peszla obniża ryzyko uszkodzenia mechanicznego przy późniejszych pracach ziemnych.

Parametry techniczne najczęściej stosowanych średnic

Jak dobrać średnicę peszla do kabla

Złota reguła mówi o 40% wolnej przestrzeni wewnątrz rury po ułożeniu kabla, bo kabel pod wpływem temperatury pracuje i potrzebuje luzu na rozszerzalność. W praktyce oznacza to, że dla kabla YKY 3x2,5 mm² o średnicy około 13 mm wystarczy peszel 40 mm, ale już dla YKY 5x10 mm² o średnicy 22 mm trzeba sięgnąć po rurę 50 lub 75 mm.

Przy doborze średnicy warto zapytać o trzy rzeczy: ile żył idzie w jednym peszelu, jaki przekrój i czy w przyszłości dojdzie druga linia. Dom jednorodzinny zasilany trójfazowo z przyłączem 17 kW potrzebuje YKY 5x10 mm², a to średnica wewnętrzna co najmniej 61 mm, czyli peszel 75 mm. Z kolei obwód oświetlenia ogrodowego na YKY 3x1,5 mm² zmieści się w rurze 40 mm bez najmniejszego problemu.

Pompa ciepła o mocy 9 kW pobiera prąd rzędu 16 A na fazie, więc kabel zasilający ma przekrój 6 mm² i średnicę około 16 mm. Do tego dochodzi kabel sterujący do automatyki i ewentualny przewód komunikacyjny. Peszel 50 mm pomieści wszystko, ale z zapasem na przyszłą modernizację lepiej od razu wciągnąć rurę 75 mm.

Światłowód i kabel alarmowy mają średnice 6-10 mm, więc bez problemu dzielą jeden peszel 40 mm z kablem zasilającym bramę. Warunek jest jeden: wszystkie przewody muszą mieć osobne peszle przy przejściach przez fundament, bo klasyfikacja ogniowa wymaga oddzielenia obwodów sygnalizacyjnych od zasilających.

Przed zakupem zmierz średnicę zewnętrzną kabla miarą krawiecką, a potem pomnóż przez 1,4 i zaokrąglij w górę do najbliższego typoszeregu. To pozwala uniknąć sytuacji, w której rura jest ciasna i kabel się w niej zacina przy wciąganiu.

Kalkulator długości peszla na działkę

Długość peszla liczy się jako suma: trasa od złącza kablowego do rozdzielni domowej plus 10% zapasu na zagięcia i ewentualne kolizje w gruncie. Przy działce 30 m od słupa do domu wychodzi 33 m rury. Jeśli trasa biegnie przez dwie studzienki, dolicz po 1,5 m na każde wyprowadzenie z osłony.

Peszel z pilotem do kabli ziemnych montaż krok po kroku

Rów pod peszel wykopuje się na głębokość minimalną 60 cm pod trawnikiem i 80-100 cm pod podjazdem lub chodnikiem, gdzie obciążenie statyczne pojazdu dochodzi do 250 kPa. Te wartości wynikają z normy PN-HD 60364-5-52 i zaleceń SEP dotyczących ochrony kabli przed mechanicznymi uszkodzeniami.

Na dno rowu sypie się podsypkę piaskową o grubości 10 cm, która rozkłada punktowe naciski i chroni rurę przed kamieniami. Piasek powinien być płukany, bez gliny i ostrych frakcji, bo te ostatnie przebijają ściankę przy zagęszczaniu. Bezpośrednio nad peszlem układa się folię lub taśmę ostrzegawczą w kolorze czerwonym lub niebieskim, na głębokości 25-40 cm od powierzchni gruntu.

Układanie zaczyna się od rozwinięcia krążka w pobliżu studzienki i stopniowego wprowadzania rury do rowu. Zagięcia nie mogą przekraczać 45°, bo przy większym kącie pilot traci swoją funkcję i kabel zaczyna się klinować. Minimalny promień gięcia dla peszla 75 mm to 60 cm, a dla 110 mm już 90 cm.

Po ułożeniu rury zasypuje się ją warstwą piasku 10 cm, a dopiero potem gruntem rodzimym, bez gruzu i kamieni. Każde połączenie odcinków wykonuje się złączką kanalizacyjną z uszczelką o klasie szczelności IP67, bo woda gruntowa pod ciśnieniem 0,2 bar wnika przez zwykłe skręcane łączniki i po kilku latach wypłukuje piasek spod kabla.

Nigdy nie układaj peszla bezpośrednio na betonie lub kamieniu, bo punktowy nacisk rozgniata ściankę przy zagęszczaniu gruntu. Podsypka piaskowa to nie kosmetyka, tylko wymóg wytrzymałościowy dla klasy SN4.

Głębokość ułożenia w zależności od obciążenia

Najczęstsze błędy przy układaniu peszli elektrycznych

Pierwszy błąd to rezygnacja z pilota pociągowego, bo wydaje się zbędny przy jednym kablu. Pilot kosztuje 0,80-1,20 zł za metr i zajmuje 3% powierzchni przekroju, a oszczędza kilka godzin przepychania kabla przez kolana przy każdej awarii. Bez pilota wymiana przewodu zamienia się w kopanie rowu od nowa, tylko tym razem wzdłuż starej trasy.

Drugi błąd to zbyt ciasny peszel, w którym kabel wchodzi na styk. Przy pracy pod obciążeniem kabel nagrzewa się do 70°C i rozszerza o 0,5% na każde 10°C. W ciasnej rurze izolacja mięknie, a PVC powłoki zaczynają płynąć. Po kilku latach takiej pracy wyciągnięcie kabla graniczy z cudem, bo przywiera do ścianek.

Trzeci błąd to łączenie odcinków bez złączek, na zakładkę lub przez zwykłą taśmę. Po roku grunt osiada i taśma się rozluźnia, a do wnętrza wlewa się woda z piaskiem. Złączka kanalizacyjna z uszczelką EPDM kosztuje 4-6 zł i eliminuje ten problem na dekady.

Czwarty błąd to pomijanie folii ostrzegawczej, która informuje kolejnego wykonawcę o obecności kabla. Koszt folii to 0,40 zł za metr, a brak tej informacji kończy się przewierceniem peszla wiertłem podczas montażu ogrodzenia albo przy kopaniu pod nową rabatę.

Piąty błąd to układanie peszla bezpośrednio w gruncie gliniastym bez podsypki piaskowej. Glina pęcznieje przy moknięciu i kurczy się przy suszy, przenosząc naprężenia na rurę. Po trzech cyklach zamarzania ścianka peszla z klasy SN4 zaczyna pękać w najsłabszym miejscu, czyli na złączu.

Kontrola przed zasypaniem polega na przeciągnięciu przez rurę próbnika, najlepiej kawałka kabla o średnicy równej docelowemu przewodowi. Jeśli próbnik przechodzi swobodnie bez zacięć, kabel też przejdzie. To pięć minut roboty, które oszczędza godziny po zamknięciu wykopu.

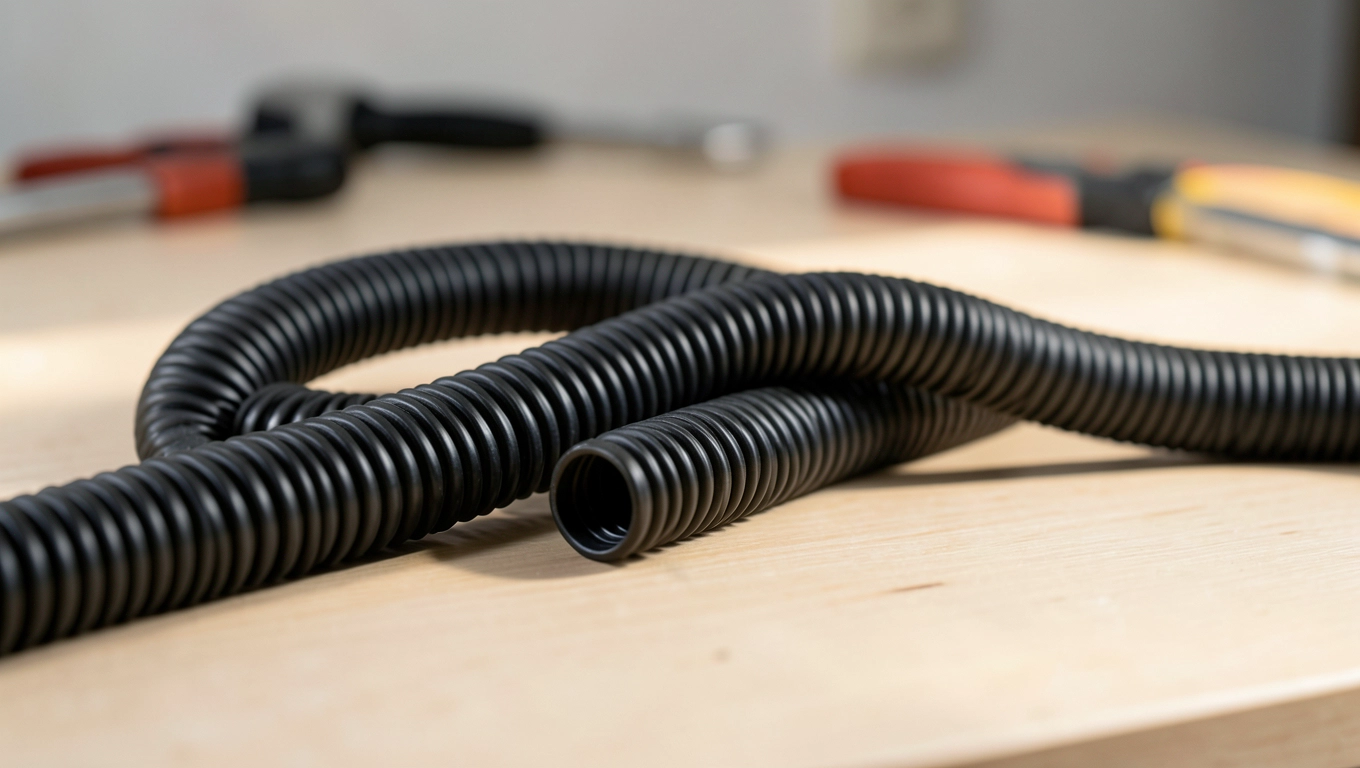

Porównanie peszli AROT 40-160 mm do typowych instalacji

W typowym domu jednorodzinnym najczęściej stosuje się trzy średnice: 40 mm do obwodów oświetleniowych i sygnałowych, 75 mm do zasilania budynku i 110 mm do trzonu instalacji, w którym biegnie kabel przyłączeniowy i rezerwa na światłowód. Peszel 160 mm pojawia się w przyłączach przemysłowych i na działkach z kilkoma budynkami zasilanymi z jednego złącza.

Peszel 40 mm sprawdza się wszędzie tam, gdzie kabel ma przekrój do 6 mm² i nie biegnie w nim więcej niż jedna linia. To optymalny wybór dla ogrodu z oświetleniem LED, czujnikami ruchu i bramą automatyczną. Jedna rura mieści kabel zasilający bramę 3x1,5 mm² oraz przewód sterujący 4x0,75 mm², co daje oszczędność przy kopaniu jednego rowu zamiast dwóch.

Peszel 75 mm to podstawa zasilania budynku mieszkalnego z kabla YKY 5x10 mm². W rurze tej zostaje około 40% wolnego miejsca, co pozwala na dołożenie w przyszłości kabla do ładowarki samochodu elektrycznego 3x6 mm² bez przekopywania ogrodu. To średnica, która najczęściej ląduje w kosztorysie nowego przyłącza.

Peszel 110 mm pojawia się przy przyłączach energetycznych o mocy powyżej 17 kW, gdzie kabel przyłączeniowy YKY 5x16 mm² ma średnicę 26 mm. Tę samą rurę wykorzystuje się do wciągnięcia mikrorurki światłowodowej i kabla sterującego do rozdzielni. Wszystkie te przewody mieszczą się z zapasem i bez konieczności rozkopywania działki przy modernizacji.

Peszel 160 mm w warunkach domowych to rozwiązanie nadmiarowe, ale w gospodarstwach z kilkoma budynkami lub warsztatem zasilanym oddzielnym obwodem bywa konieczny. Średnica wewnętrzna 138 mm pozwala na wciągnięcie dwóch niezależnych kabli YKY 5x10 mm² plus światłowodu, co przy późniejszych rozbudowach eliminuje konieczność kopania.

Przy zakupie peszla warto sprawdzić, czy producent deklaruje klasę szczelności połączeń. Złączki z uszczelką EPDM mają klasę IP67, a zwykłe nasuwki bez uszczelki tylko IP54. W gruncie wodoprzepuszczalnym ta różnica oznacza suchy kabel albo wodę w rurze po pierwszej większej ulewie.

Kiedy nie stosować peszla AROT

Peszla AROT nie układa się w miejscach, gdzie temperatura gruntu przekracza 60°C, czyli w bezpośrednim sąsiedztwie rur ciepłowniczych lub kominów. Polietylen mięknie powyżej tej granicy i traci sztywność obwodową, co prowadzi do zgniecenia rury przez grunt. W takich sytuacjach stosuje się rury stalowe lub peszel z wkładką metalową.

Drugie miejsce to przejścia przez fundament w strefie, gdzie wymagana jest odporność ogniowa EI60 lub EI120. Peszel z PE nie spełnia tych wymagań, więc w przepustach przez ściany oddzielenia pożarowego stosuje się przepusty ogniochronne z masą pęczniejącą. Dotyczy to szczególnie garaży i kotłowni.

Trzecia sytuacja to instalacje narażone na kontakt z rozpuszczalnikami organicznymi, na przykład w warsztatach mechanicznych. Benzyna, oleje i rozpuszczalniki atakują polietylen i powodują mikropęknięcia ścianek. W takim środowisku peszel wymaga dodatkowej osłony w postaci rury metalowej lub prowadzenia kabla w korytkach.

Normy i przepisy przy układaniu peszli do kabli elektrycznych

Podstawowym dokumentem jest norma PN-HD 60364-5-52, która klasyfikuje peszel jako jeden ze sposobów ochrony kabla przed uszkodzeniami mechanicznymi (metoda montażowa 54.2). Norma określa minimalne głębokości ułożenia, promienie gięcia i warunki łączenia odcinków. Uzupełnia ją PN-EN 61386-24, czyli europejska norma dla systemów rur osłonowych z tworzyw, definiująca klasy sztywności SN4 i SN8.

Zalecenia SEP (Stowarzyszenia Elektryków Polskich) idą dalej niż norma i nakazują układanie folii ostrzegawczej w kolorze czerwonym nad kablami do 1 kV. W praktyce pominięcie folii nie powoduje odrzucenia odbioru technicznego, ale przesuwa odpowiedzialność za ewentualne uszkodzenie kabla przy późniejszych pracach na wykonawcę instalacji.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w §183 określa odległości kabli od innych instalacji podziemnych. Minimalna odległość w poziomie od gazociągu to 60 cm, od wodociągu 50 cm, a od kabli telekomunikacyjnych 25 cm. Peszel nie zwalnia z tych wymogów.

Źródła danych i norm: PN-HD 60364-5-52, PN-EN 61386-24, rozporządzenie MI z 12.04.2002 r., zalecenia SEP „Instalacje elektryczne w budynkach mieszkalnych", dane katalogowe producentów rur osłonowych (Kopos, Q-Systems). Wszystkie wartości liczbowe i wymagania techniczne zgodne ze stanem prawnym na listopad 2025.
