Peszel do instalacji elektrycznej: wybierz go bez błędów

Zanim wybierzesz konkretny model, musisz wiedzieć jedno: peszel do instalacji elektrycznej to nie ozdoba i nie fanaberia instalatora, lecz mechaniczna ochrona przewodów przed ścieraniem, wilgocią, UV i uszkodzeniami mechanicznymi. Rura karbowana przejmuje na siebie naprężenia, których sam kabel nie jest w stanie znieść przez dekady eksploatacji. Poniżej znajdziesz konkretne wskazówki, które pozwolą dobrać właściwy typ, średnicę i materiał do Twojej instalacji bez zgadywania i bez przepłacania.

• Czym jest peszel elektryczny i z czego się składa?
• Rodzaje peszli: PVC, PA6, stal i wersje specjalne
• Jak dobrać średnicę peszla do kabli?
• Jaki peszel wybrać do instalacji natynkowej, przemysłowej i zewnętrznej?
• Akcesoria montażowe, których nie wolno pominąć
• Checklist przed zakupem: 7 punktów, które oszczędzą Ci poprawek
• Normy, certyfikaty i kryteria zgodności

Czym jest peszel elektryczny i z czego się składa?

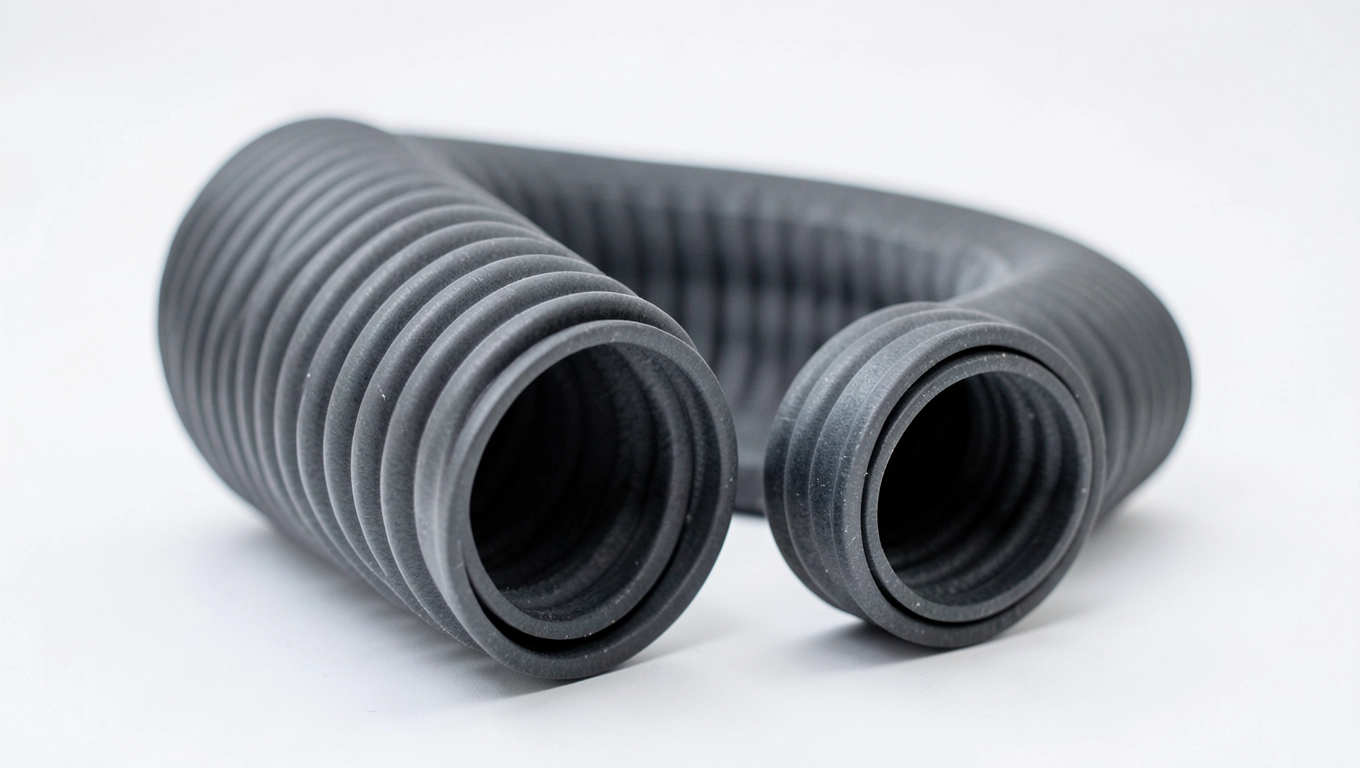

Peszel to elastyczna rura osłonowa o karbowanej (harmonijkowej) powierzchni zewnętrznej, którą wszywa się na pojedyncze przewody lub wiązki kablowe. Karbowanie daje dwa efekty jednocześnie: zwiększa wytrzymałość na zgniatanie przy małym zużyciu surowca, a zarazem pozwala rurze zginać się w promieniu kilku centymetrów bez załamywania światła wewnętrznego. Gładka warstwa wewnętrzna ogranicza tarcie, więc kabel wchodzi i wychodzi bez szarpania izolacji.

Najczęściej stosowane materiały to PVC, poliamid PA6, polietylen oraz stal nierdzewna w oplocie. PVC wygrywa ceną i jest samogasnący, PA6 wytrzymuje temperatury od -40°C do +120°C, polietylen znosi agresywne chemikalia, a stalowy oplot chroni instalacje w strefach zagrożonych uszkodzeniem mechanicznym lub zakłóceniami EMC. Różnice widać też w masie: peszel PVC 20 mm waży około 0,12 kg/m, natomiast peszel stalowy w oplocie o tej samej średnicy już 0,38 kg/m.

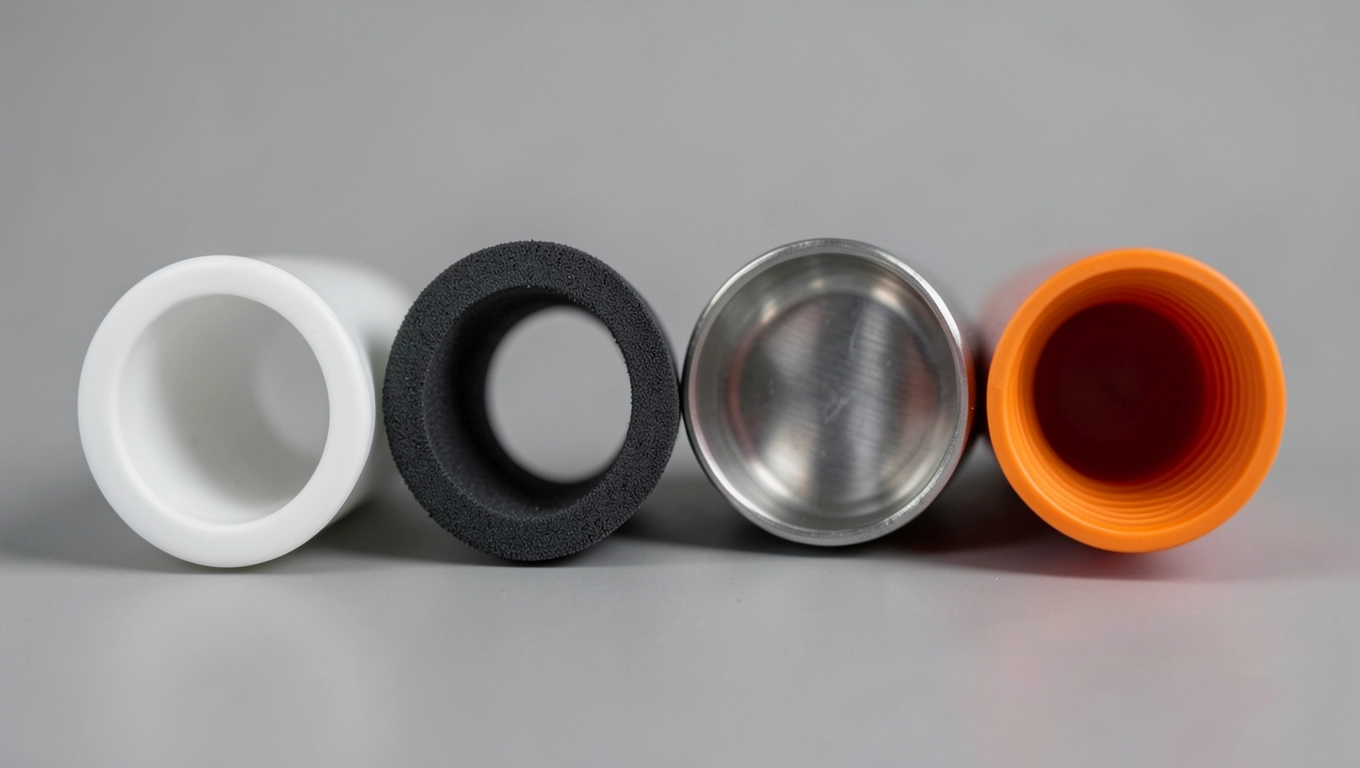

Rodzaje peszli: PVC, PA6, stal i wersje specjalne

Peszel PVC to klasyk instalacji budynkowych. Jego wewnętrzna warstwa jest gładka, a ścianki mają pamięć kształtu, więc po zgięciu nie "strzela" z powrotem. Świetnie sprawdza się w kanałach podtynkowych, w sufitach podwieszanych i w ścianach gipsowo-kartonowych. Nie stosuj go natomiast na zewnątrz bez osłony przeciwsłonecznej, bo promieniowanie UV degraduje strukturę PVC w ciągu kilku sezonów.

Peszel poliamidowy PA6S to odpowiedź na potrzeby przemysłu. Wytrzymuje kontakt z olejami, smarami, paliwami i wieloma rozpuszczalnikami, których PVC nie toleruje. Karbowana ścianka zachowuje elastyczność nawet w temperaturze -30°C, więc nie pęka przy montażu na zimno. Trzeba jednak pamiętać, że PA6 nie jest samogasnący w każdej wersji, dlatego w budynkach użyteczności publicznej dobieraj wariant z dodatkiem uniepalniaczy.

Rura peszel ze stali nierdzewnej w oplocie (RKGS) składa się z profilowanego rdzenia i metalowego oplotu zewnętrznego. Rdzeń najczęściej wykonany jest ze stali ocynkowanej, a oplot ze stali nierdzewnej AISI 304 lub 316. Taka konstrukcja tłumi zakłócenia elektromagnetyczne, więc RKGS stosuje się przy przewodach sygnałowych, magistralach przemysłowych i zasilaniu maszyn CNC. W pomieszczeniach czystych i strefach zagrożonych wybuchem to w zasadzie jedyna dopuszczalna opcja.

Peszel RKGL to lżejszy odpowiednik RKGS, w którym oplot jest luźniejszy, a ścianka cieńsza. Sprawdza się tam, gdzie potrzebujesz ochrony mechanicznej, ale ekranowanie EMC nie jest wymagane. Cena jest niższa o około 30% w stosunku do RKGS, a giętkość zbliżona do wersji poliamidowej. Nie stosuj RKGL w strefach zagrożenia wybuchem lub w środowisku korozyjnym, gdzie wymagana jest stal AISI 316.

Peszel motoryzacyjny rozcięty (typu "spline") ma charakterystyczne nacięcie wzdłużne, które pozwala nałożyć rurę na już istniece wiązki kablowe. Stosuje się go w samochodach, maszynach rolniczych i autobusach, gdzie demontaż instalacji byłby zbyt kosztowny. Wersja nierozcięta (peszel motoryzacyjny cały) chroni natomiast nowe wiązki na etapie produkcji pojazdu. Oba typy mają zazwyczaj średnice od 4,5 mm do 25 mm i pracują w zakresie -40°C do +150°C.

Multiflex FCCN i Multitite FCC to rodziny peszli o wyjątkowej elastyczności, zaprojektowanych do pracy przy powtarzalnych cyklach zginania. Te rury mają gęste karbowanie o małym skoku, dzięki czemu wytrzymują miliony cykli gięcia bez pękania. Spotkasz je w robotyce przemysłowej, automatyce linii produkcyjnych oraz w systemach, gdzie kabel porusza się wzdłuż prowadnicy łańcuchowej. Nie stosuj ich natomiast jako rury osłonowej w ścianie, bo ich cena jest kilkukrotnie wyższa od PVC, a właściwości mechaniczne w instalacji statycznej są takie same.

Jak dobrać średnicę peszla do kabli?

Średnica peszla to nie kwestia estetyki, lecz konieczność termiczna i mechaniczna. Zbyt ciasna rura utrudnia wymianę kabla i nie pozwala na odprowadzanie ciepła, a zbyt luźna zajmuje miejsce w kanałach i nie chroni przed załamaniem. Zasada jest prosta: przekrój wewnętrzny peszla powinien wynosić około 40-60% powierzchni przekroju wszystkich kabli, które mają się w nim znaleźć. Dzięki temu zostaje zapas luzu na wymianę i na swobodny przepływ powietrza chłodzącego.

W praktyce oznacza to, że do pojedynczego przewodu YDYp 3×1,5 mm² (średnica zewnętrzna około 8 mm) wystarczy peszel 16 mm. Do dwóch takich przewodów albo jednego YDYp 3×2,5 mm² (średnica około 10 mm) dobierz peszel 20 mm. Przy trzech obwodach lub jednym kablu YDYp 5×2,5 mm² (średnica około 13 mm) sięgnij po peszel 23 mm, a przy wiązce czterech-pięciu obwodów, peszel 29 mm będzie optymalnym minimum.

Różnica między średnicą nominalną a rzeczywistą bywa myląca. Producent podaje średnicę zewnętrzną, ale ważniejsza jest średnica wewnętrzna, bo to ona decyduje, ile kabli wejdzie do środka. Na przykład peszel 20 mm ma zazwyczaj średnicę wewnętrzną około 16 mm, a peszel 23 mm około 19 mm. Warto sprawdzić kartę techniczną przed zakupem, szczególnie przy peszlach poliamidowych, gdzie tolerancje są większe niż przy PVC.

Jaki peszel wybrać do instalacji natynkowej, przemysłowej i zewnętrznej?

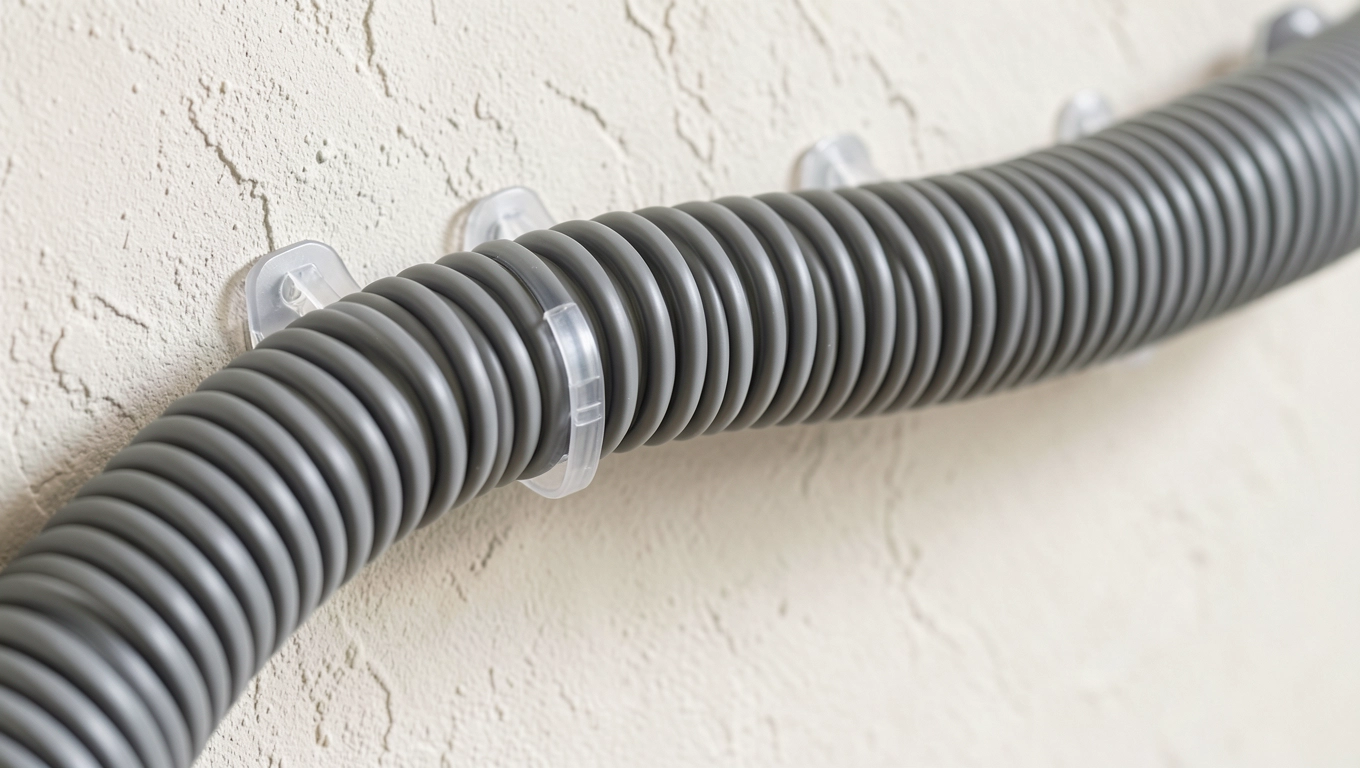

Instalacja natynkowa w mieszkaniu najczęściej korzysta z peszla PVC o średnicy 20 mm. Taki peszel mocuje się uchwytami UZ co 30-40 cm, a przy łukach co 15 cm. Uchwyt UZ to obejma z tworzywa z zatrzaskiem, która trzyma rurę bez uciskania jej ścianek, więc nie deformuje przekroju. Złączki kątowe i łączniki proste pozwalają zmienić kierunek bez konieczności gięcia peszla, co zachowuje jego nominalny promień zgięcia.

W halach przemysłowych i warsztatach PVC szybko przestaje wystarczać. Kable są narażone na uderzenia, kontakt z olejami i wysokie temperatury, więc lepszym wyborem będzie peszel poliamidowy PA6S lub peszel stalowy RKGL. W strefach zagrożonych wybuchem (strefy Ex) konieczny jest peszel z atestem ATEX, który zapobiega przeniesieniu iskry z zewnątrz do wnętrza rury. Instalacja w takich strefach musi być prowadzona zgodnie z normą PN-EN 60079-14.

Instalacja zewnętrzna rządzi się osobnymi prawami. Promieniowanie UV, deszcz, mróz i skoki temperatur degradują zwykły PVC w ciągu 3-5 lat. Peszel UV zewnętrzny musi być wykonany z poliamidu PA6 w kolorze czarnym (sadza jako filtr UV) lub z polietylenu z dodatkiem stabilizatorów. Dodatkowo warto zadbać o klasę szczelności IP65 lub wyższą, co oznacza ochronę przed strumieniem wody. Złączki i dławiki w instalacji zewnętrznej powinny mieć uszczelki EPDM, które zachowują elastyczność w temperaturze -30°C.

Środowisko agresywne (zakłady chemiczne, oczyszczalnie, gospodarstwa rolne) eliminuje PVC i PA6 bez dodatkowej ochrony. Polietylen lub stal nierdzewna AISI 316 sprawdzają się tu znacznie lepiej, mimo wyższej ceny. AISI 316 zawiera molibden, który zwiększa odporność na chlorki, więc jest standardem w instalacjach nadmorskich i w przemyśle spożywczym. Pamiętaj, że w środowisku agresywnym liczy się nie tylko peszel, ale też każdy element montażowy, bo korozja pojedynczego uchwytu zniweczy ochronę całej instalacji.

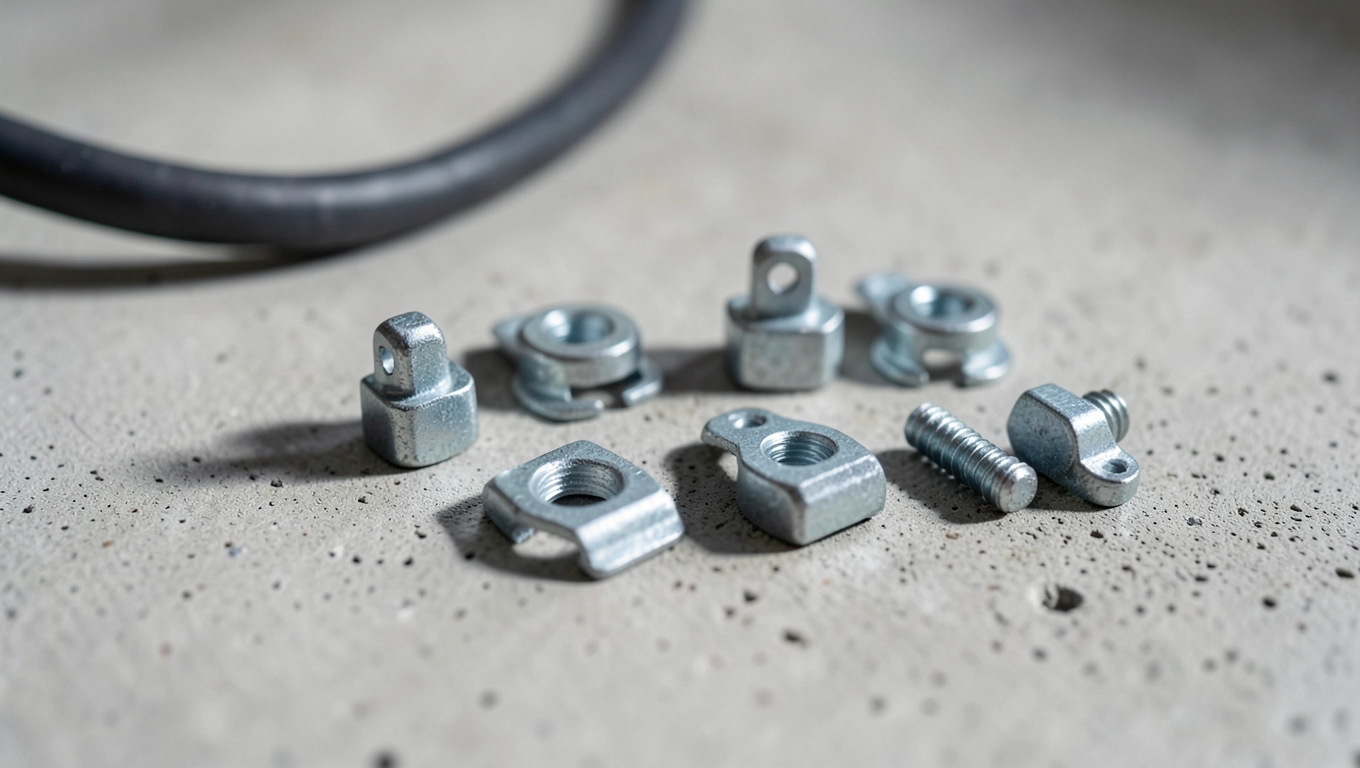

Akcesoria montażowe, których nie wolno pominąć

Sam peszel to dopiero połowa systemu. Bez odpowiednich akcesoriów nawet najlepsza rura nie spełni swojej roli. Uchwyty UZ (uchwyt zatrzaskowy) mocują peszel do ściany lub sufitu w odstępach zależnych od średnicy: dla 16 mm co 30 cm, dla 20 mm co 40 cm, dla 29 mm i większych co 50 cm. Zbyt rzadkie mocowanie powoduje ugięcie rury i naprężenie kabli, a zbyt częste niepotrzebnie podnosi koszt i czas montażu.

Złączki kątowe (kolana) pozwalają zmienić kierunek prowadzenia bez zginania peszla, co jest ważne przy średnicach 29 mm i większych, gdzie minimalny promień zgięcia przekracza 15 cm. Łączniki proste spinają odcinki peszla w jedną linię, zachowując ciągłość ochrony. Dławiki kablowe (dławnice) uszczelniają przejście kabla z peszla do obudowy rozdzielnicy lub silnika, chroniąc przed wnikaniem pyłu i wilgoci. Dobierając dławik, sprawdź zakres średnic kabli, które mają przez niego przejść, bo zbyt luźny dławik to częsta przyczyna awarii.

Checklist przed zakupem: 7 punktów, które oszczędzą Ci poprawek

• Środowisko pracy: suche, wilgotne, agresywne, UV, strefa Ex, wysoka temperatura.
• Średnica wewnętrzna: zmierz wiązkę kabli i dodaj 30% zapasu.
• Materiał: PVC do wnętrz, PA6 do przemysłu, polietylen lub stal do agresywnych i zewnętrznych.
• Odporność UV: czarny peszel PA6 lub polietylen z atestem, jeśli instalacja jest na zewnątrz.
• Certyfikaty i normy: PN-EN 61386, ATEX dla stref Ex, VDE dla rynku niemieckiego.
• Akcesoria: uchwyty, złączki, dławiki, zaślepki, klucze do cięcia peszla.
• Dostępność i logistyka: sprawdź, czy dostawca ma pełen asortyment średnic, bo brak jednego łącznika potrafi wstrzymać całą inwestycję.

Normy, certyfikaty i kryteria zgodności

PN-EN 61386-1 to europejska norma systemowa dla rur osłonowych do instalacji elektrycznych, która definiuje kody klasyfikacyjne. Pierwsza cyfra oznacza wytrzymałość na ściskanie (1 = bardzo lekka, 5 = bardzo ciężka), druga uderzenia (1 = bardzo lekkie, 5 = bardzo ciężkie), trzecia dolną temperaturę pracy, czwarta górną. Zapis 3342 mówi zatem: średnia wytrzymałość na ściskanie, duża odporność na uderzenia, dolna temperatura -15°C, górna +90°C.

PN-EN 61386-21 dotyczy rur giętkich, a PN-EN 61386-22 rur sztywnych. Peszel mieści się w obrębie pierwzzego dokumentu, choć w praktyce wielu producentów podaje oba kody, co ułatwia identyfikację produktu. Certyfikat VDE (Verband der Elektrotechnik) jest honorowany w całej Unii Europejskiej i potwierdza zgodność z normami IEC. Dla rur przeznaczonych do stref zagrożonych wybuchem konieczna jest dyrektywa ATEX 2014/34/UE, a w Polsce dodatkowo dopuszczenie ISCSeBR lub innej jednostki notyfikowanej.

Na opakowaniach peszla szukaj również klasyfikacji CPR (Construction Products Regulation), która informuje o reakcji na ogień. Klasy A1 i A2 są niepalne, B trudnopalne, C-D umiarkowanie palne, a E-F łatwopalne. W budynkach mieszkalnych i użyteczności publicznej w Polsce minimalną klasą dla instalacji prowadzonych w kanałach wentylacyjnych i pod sufitami podwieszonymi jest zwykle Eca lub wyższa, choć ubezpieczyciele coraz częściej wymagają klasy Dca. Warto to sprawdzić z projektantem jeszcze przed zakupem.

Ściągawka: najczęściej wybierane średnice i materiały

Na polskim rynku hurtowym zdecydowanie królują cztery średnice: 16, 20, 23 i 29 mm. Peszel 16 mm idzie głównie na obwody oświetleniowe, 20 mm na gniazdka i pojedyncze obwody, 23 mm na kuchenne i łazienkowe, a 29 mm na zasilanie klimatyzatorów, bojlerów i małych rozdzielnic. Średnice 36 mm i 48 mm towarzyszą zwykle instalacjom przemysłowym i rozdzielniom głównym.

Z materiałów zdecydowanie dominuje PVC, który stanowi ponad 70% rynku instalacji budynkowych. PA6 i poliamid specjalny to głównie domena automatyki i przemysłu, a stalowy peszel w oplocie pozostaje niszą, choć rośnie wraz z liczbą instalacji EMC. Jeśli planujesz zakupy hurtowe, zacznij od kompletu: cztery średnice PVC, dwie średnice PA6 i jeden typ RKGS. To minimum, które zaspokoi 90% zleceń.

Decyzja o wyborze peszla opiera się na trzech filarach: środowisku pracy, średnicy kabli i wymaganiach normatywnych. Wewnątrz pomieszczeń suchych PVC 16-20 mm wystarczy w większości zastosowań. W przemyśle i na zewnątrz PA6 w kolorze czarnym to minimum, które ochroni instalację przez dekady. Strefy Ex, środowisko agresywne lub konieczność ekranowania EMC wymagają stali nierdzewnej w oplocie, klasy IP65-IP68, z atestem ATEX lub VDE.

Dobór akcesoriów jest równie ważny jak dobór samej rury. Uchwyty UZ, złączki, dławiki i zaślepki muszą być z tego samego materiału co peszel, bo mieszanka PVC ze stalą w agresywnym środowisku skończy się korozją elektrochemiczną w ciągu kilku lat. Trzymanie się jednego systemu montażowego upraszcza logistykę i skraca czas realizacji zleceń, co przy dzisiejszych kosztach robocizny jest argumentem wartym tyle samo co jakość samego peszla.

Źródła danych i norm: PN-EN 61386-1:2018, PN-EN 61386-21:2012, PN-EN 61386-22:2012, dyrektywa ATEX 2014/34/UE, PN-EN 60079-14, Rozporządzenie CPR 305/2011 (klasy reakcji na ogień A1-F), katalogi techniczne producentów peszli (sekcja parametrów mechanicznych i termicznych). Dane cenowe (PLN/m) odpowiadają średnim hurtowym cenom katalogowym obserwowanym w Polsce w 2024 r. i mają charakter orientacyjny.
