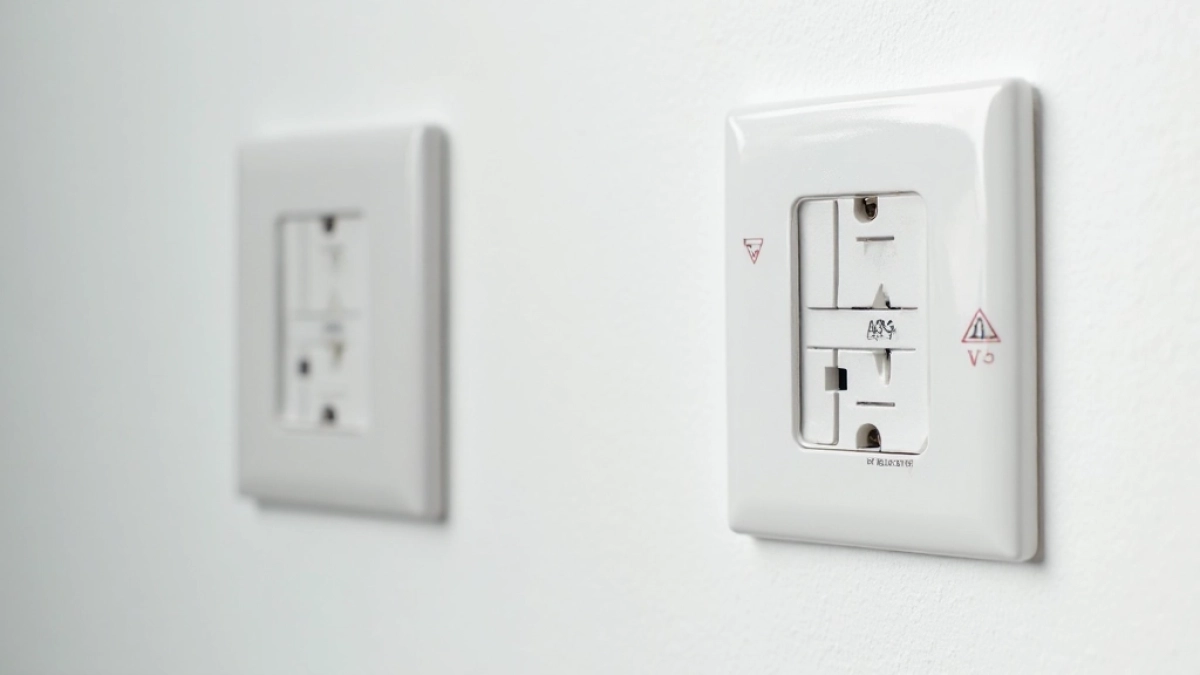

Oznaczenia gniazdek elektrycznych – co znaczą symbole, typy i kody IP?
Stajesz przed półką z gniazdkami, a na każdym widnieją inne symbole: 2P+Z, IP44, Schuko, CEE, typ E, typ F. Wybór koloru ramki to dopiero początek, bo liczy się to, co kryje się pod plastikową osłoną. Oznaczenia gniazdek elektrycznych to nie szyfr dla elektryków, lecz uniwersalny język bezpieczeństwa, który pozwala dobrać właściwe gniazdo do łazienki, kuchni, garażu czy salonu. Poniżej znajdziesz pełny przewodnik po symbolach, typach wtyczek, stopniach ochrony IP, zasadach montażu oraz normach obowiązujących w Polsce w latach 2024-2025.
- Co oznaczają symbole 2P, 2P+Z i 2×2P+Z na gniazdku?
- Rodzaje gniazdek elektrycznych wg konstrukcji i napięcia
- Typy wtyczek od A do O, które pasują w Polsce
- Stopień ochrony IP w gniazdkach, jakie IP do łazienki, kuchni i ogrodu?
- Jak podłączyć gniazdko elektryczne bezpiecznie? Zasada L, N, PE i RCD 30 mA
- Checklist przed zakupem gniazdka
- Normy i przepisy 2024-2025
- FAQ, czyli najczęstsze pytania o gniazdka
Co oznaczają symbole 2P, 2P+Z i 2×2P+Z na gniazdku?
Skrót 2P oznacza dwa bieguny: fazowy L i neutralny N. To najprostsze gniazdo, stosowane kiedyś w obwodach oświetleniowych, dziś praktycznie wycofane z użytku domowego. Symbol 2P+Z dodaje trzeci bolec: ochronny PE, czyli przewód uziemiający, który odprowadza prąd upływowy do ziemi w razie uszkodzenia izolacji.
W gniazdku typu E (francuskim) bolec PE wchodzi w otwór w gnieździe, natomiast wtyczka posiada dwa otwory na bolce L i N. W gniazdku typu F (Schuko, niemieckim) jest odwrotnie: dwa styki ochronne po bokach gniazda, a bolec PE znajduje się po stronie wtyczki. Hybryda 2×2P+Z łączy oba rozwiązania, dzięki czemu pasuje zarówno wtyczka typu E, jak i F. To standard w Polsce od lat 90.
| Symbol | Znaczenie | Zastosowanie |
|---|---|---|
| 2P | dwa bieguny (L, N) | obwody oświetleniowe, rzadko stosowane |
| 2P+Z | L, N, PE | standardowe gniazdo domowe z uziemieniem |
| 2×2P+Z | L, N, PE w układzie hybrydowym | kompatybilność z wtyczkami E i F |
| 3P+N+PE | trzy fazy, neutralny, ochronny | gniazda trójfazowe 400 V, 16 A lub 32 A |
Według normy PN-E-93201 gniazdo domowe na napięcie 230 V i prąd 16 A ma oznaczenie 250 V~ 16A. Symbol tyldy (~) oznacza prąd przemienny, niezbędny do poprawnego rozpoznania parametrów.
Rodzaje gniazdek elektrycznych wg konstrukcji i napięcia
Gniazda jednofazowe 230 V stanowią zdecydowaną większość w mieszkaniach i biurach. Obsługują prąd do 16 A, co przy napięciu 230 V daje maksymalną moc około 3,6 kW. To wystarczy do większości sprzętów AGD, ładowarek, telewizorów czy komputerów.
Gniazda trójfazowe 400 V pojawiają się tam, gdzie pobór mocy przekracza możliwości jednej fazy. Piece indukcyjne, spawarki, pompy ciepła, ładowarki do samochodów elektrycznych, piece warsztatowe. Mają pięć styków (3 fazy L1/L2/L3, neutralny N, ochronny PE) i oznaczenie 3P+N+PE. Najczęściej spotykane warianty to 16 A (do 11 kW) i 32 A (do 22 kW).
Podział ze względu na montaż jest równie istotny. Gniazda podtynkowe wpuszczane są w ścianę i licują się z tynkiem, co daje estetyczny efekt w salonach i sypialniach. Gniazda natynkowe montuje się na powierzchni ściany, a ich obudowa chroni przed wilgocią i pyłem. W garażach, piwnicach, warsztatach i na elewacjach to jedyny sensowny wybór.
Liczba modułów wpływa na ergonomię. Pojedyncze gniazdo (1 moduł) sprawdza się przy łóżku, podwójne (2 moduły) nad blatem kuchennym, potrójne i poczwórne w salonach przy telewizorze. System ramek 45×45 mm pozwala zestawiać gniazda, włączniki, USB i gniazda antenowe w jednym eleganckim bloku.
Dodatkowe elementy konstrukcyjne zwiększają funkcjonalność. Klapka chroni przed kurzem i wilgocią, ramka ozdobna dopasowuje kolor do wnętrza, wariant bezramkowy daje minimalistyczny wygląd. W miejscach publicznych sprawdzają się gniazda z przesłonami torów prądowych, uniemożliwiające dziecku wsadzenie śrubokręta.
Typy wtyczek od A do O, które pasują w Polsce
Na świecie istnieje piętnaście podstawowych typów wtyczek, opisanych w normie IEC 60083. Polska od lat korzysta z dwóch z nich: typu E (francuskiego) i typu C (euro wtyczka, dawniej nazywana „koniczynką"). Wtyczka typu F (Schuko) pasuje do gniazda hybrydowego 2×2P+Z bez żadnej przejściówki.
| Typ | Kraje | Napięcie / częstotliwość | Pasuje w Polsce? |
|---|---|---|---|
| A | USA, Kanada, Meksyk, Japonia | 100-127 V / 50-60 Hz | nie |
| B | USA, Kanada | 100-127 V / 50-60 Hz | nie |
| C | Europa, w tym Polska | 220-240 V / 50 Hz | tak (2-pin) |
| D | Indie, Nepal | 220-240 V / 50 Hz | nie |
| E | Francja, Belgia, Polska | 220-240 V / 50 Hz | tak |
| F | Niemcy, Hiszpania, Holandia | 220-240 V / 50 Hz | tak (Schuko) |
| G | Wielka Brytania, Irlandia | 220-240 V / 50 Hz | nie |
| H | Izrael | 220-240 V / 50 Hz | nie |
| I | Australia, Chiny, Argentyna | 220-240 V / 50 Hz | nie |
| J | Szwajcaria, Liechtenstein | 220-240 V / 50 Hz | nie |
| K | Dania | 220-240 V / 50 Hz | nie |
| L | Włochy | 220-240 V / 50 Hz | nie |
| M | Republika Południowej Afryki | 220-240 V / 50 Hz | nie |
| N | Brazylia, RPA | 100-240 V / 50-60 Hz | nie |
| O | Tajlandia | 220-240 V / 50 Hz | nie |
Przy zakupie sprzętu z importu trzeba zwrócić uwagę nie tylko na kształt wtyczki, ale też na napięcie znamionowe. Urządzenie na 110 V podłączone do polskiej sieci 230 V spali się w ułamku sekundy. Bezpiecznym rozwiązaniem jest zasilacz impulsowy z szerokim zakresem wejściowym 100-240 V.
Stopień ochrony IP w gniazdkach, jakie IP do łazienki, kuchni i ogrodu?
Kod IP (International Protection) składa się z dwóch cyfr. Pierwsza określa ochronę przed ciałami stałymi (od 0 do 6), druga przed wodą (od 0 do 9). W domach najczęściej spotykasz IP20 (suche wnętrza) oraz IP44 (wilgotne pomieszczenia).
W łazience obowiązuje podział na strefy według normy PN-HD 60364. Strefa 0 to wnętrze wanny lub brodzika, gdzie dopuszczalne jest tylko 12 V. Strefa 1 obejmuje przestrzeń nad wanną do wysokości 2,25 m, wymaga IPX4 minimum. Strefa 2 sięga 60 cm wokół wanny i 2,4 m od podłogi, wymaga także IPX4. Strefa 3 to reszta łazienki, gdzie wystarczy IP21, ale praktykuje się IP44 dla bezpieczeństwa.
| Pomieszczenie | Zalecane IP | Uwagi |
|---|---|---|
| Sypialnia, salon | IP20 | brak wilgoci |
| Kuchnia (nad blatem) | IP44 | para, zachlapanie |
| Łazienka (strefa 1-2) | IP44 | z klapką i RCD 30 mA |
| Garaż, piwnica | IP44 | wilgoć, kurz |
| Balkon, taras | IP55 | deszcz, pył |
| Ogród | IP55-IP65 | strumień wody |
Zasada jest prosta: im więcej wilgoci, pyłu i ryzyka zalania, tym wyższa klasa IP. Oznaczenie IP65 oznacza całkowitą pyłoszczelność i odporność na strumień wody z dowolnego kierunku, co sprawdza się przy oczku wodnym czy w ogrodzie zimowym.
Jak podłączyć gniazdko elektryczne bezpiecznie? Zasada L, N, PE i RCD 30 mA
Bezpieczne podłączenie zaczyna się od identyfikacji trzech przewodów. Fazowy L (brązowy lub czarny w starszych instalacjach) dostarcza napięcie 230 V. Neutralny N (niebieski) zamyka obwód, prowadząc prąd z powrotem do transformatora. Ochronny PE (żółto-zielony) nie przewodzi prądu w normalnej pracy, lecz w razie uszkodzenia izolacji odprowadza prąd upływowy, wyzwalając wyłącznik różnicowoprądowy.
Różnica między PE a N bywa myląca, bo oba trafiają w rozdzielni na szynę. PE łączy się z uziomem, czyli metalowym elementem wkopanym w ziemię. N nie ma połączenia z ziemią w gnieźdku, lecz jest uziemiony po stronie transformatora. Dzięki temu PE działa jak siatka bezpieczeństwa: gdy wtyczka lodówki jest pod napięciem, a dotkniesz obudowy, prąd popłynie do ziemi przez PE, a nie przez Twoje ciało.
Przed jakąkolwiek pracą wyłącz napięcie w rozdzielni i sprawdź próbnikiem, czy w gniazdku faktycznie nie ma prądu. Porażenie prądem 230 V przez sekundę może zatrzymać serce.
W łazienkach, pralniach i gniazdkach zewnętrznych norma PN-HD 60364 wymaga wyłącznika różnicowoprądowego RCD o prądzie znamionowym nie większym niż 30 mA. Jego zadanie polega na porównaniu prądu wpływającego i wypływającego. Gdy różnica przekroczy 30 mA (np. człowiek dotknął fazy), RCD rozłącza obwód w ciągu 30 milisekund, zanim prąd spowoduje fibrylację serca.
Montaż krok po kroku wygląda tak: odłączasz napięcie, zdejmujesz starą pokrywę, odkręcasz zaciski, podłączasz przewody w kolejności PE (żółto-zielony), N (niebieski), L (brązowy), dociskasz zaciski, sprawdzasz czy żyły są stabilne, skręcasz mechanizm w puszce, zakładasz ramkę i pokrywę. Na końcu włączasz napięcie i miernikiem sprawdzasz obecność 230 V między L a N oraz brak napięcia między L a PE.
Błędy, które popełniają amatorzy, to zamiana L z N, brak podłączenia PE oraz zbyt luźne zaciski. Luźna żyła grzeje się pod obciążeniem, co prowadzi do stopienia izolacji i pożaru. Jeśli nie czujesz się pewnie, zleć montaż elektrykowi z uprawnieniami SEP. Koszt wymiany jednego gniazda to 50-120 PLN, znacznie mniej niż remont po zwarciu.
Checklist przed zakupem gniazdka
- Typ wtyczki: E (bolcowe), F (Schuko) czy hybryda 2×2P+Z do większości sprzętów
- Stopień IP: IP20 w suchych pomieszczeniach, IP44 w łazience i kuchni, IP55 na zewnątrz
- Liczba modułów: pojedyncze, podwójne, potrójne w zależności od potrzeb
- Montaż: podtynkowy w tynku, natynkowy na ścianie
- Kolor i styl ramki: biały klasyczny, czarny matowy, bezramkowy
- Dodatkowe funkcje: klapka, przesłony torów, USB-C, smart sterowanie
- Certyfikaty: znak CE, deklaracja zgodności z PN-EN 60669 i PN-HD 60364
Normy i przepisy 2024-2025
Norma PN-HD 60364 to podstawa projektowania każdej instalacji elektrycznej w Polsce. Określa liczbę obwodów, przekroje przewodów, wymagane zabezpieczenia i strefy ochronne. Od 2024 roku zaostrza się wymóg stosowania wyłączników różnicowoprądowych nie tylko w łazienkach, ale też w kuchniach i pokojach z gniazdkami ogólnego przeznaczenia.
Norma PN-EN 60617 reguluje symbole graficzne stosowane na schematach elektrycznych. Gniazdo oznacza się kółkiem z dwiema kreskami (2P), trzema (2P+Z) lub pięcioma (3P+N+PE). Umiejętność czytania tych symboli przydaje się przy odbiorze mieszkania od dewelopera lub przy projektowaniu własnej instalacji.
Nowe budynki muszą mieć co najmniej jedno gniazdo 400 V 16 A w garażu lub na zewnątrz, przygotowane pod ładowarkę samochodu elektrycznego. To wymóg rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W praktyce oznacza to koniec z przedłużaczami biegnącymi przez okno do samochodu.
FAQ, czyli najczęstsze pytania o gniazdka
Czy mogę zamontować gniazdo IP44 w sypialni? Tak, technicznie to możliwe, choć wygląda mniej estetycznie niż IP20. IP44 nie chroni przed niczym, co w sypialni Ci grozi, więc jest zbędnym wydatkiem.
Jak odróżnić gniazdo 16 A od 10 A? Gniazdo 16 A ma większe otwory i jest oznaczone napisem „16A" na obudowie. Stosuje się je do pralek, zmywarek i piekarników. Gniazdo 10 A (obecnie wycofywane) wystarczało do lamp i drobnego AGD.
Czy potrzebuję przejściówki z brytyjskiej wtyczki typu G? Tak, ale uwaga: przejściówka zmienia tylko kształt wtyczki, nie napięcie. Brytyjskie urządzenie 230 V 50 Hz zadziała w Polsce bez konwertera.
Co oznacza kolor żółto-zielony na przewodzie? To jednoznaczne oznaczenie przewodu ochronnego PE. We wszystkich instalacjach od 1975 roku ten kolor jest zarezerwowany dla uziemienia i nie wolno go używać do innych celów.
Źródła danych i norm
PN-HD 60364 „Instalacje elektryczne niskiego napięcia", PKN, aktualizacja 2024.
PN-EN 60617 „Symbole graficzne stosowane w schematach", PKN.
PN-E-93201 „Gniazda wtyczkowe i wtyczki do użytku domowego", PKN.
IEC 60083 „Wtyczki i gniazda do użytku domowego i podobnego", IEC.
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2022 poz. 1225 z późn. zm.
Przy kolejnym remoncie warto poświęcić godzinę na planowanie rozmieszczenia gniazdek, zanim elektryk zacznie kuć ściany. Pomyśl, gdzie będzie ładowarka, lampka nocna, odkurzacz, telewizor i lampki choinkowe. Dodaj 20% zapasu, bo lista sprzętów rośnie szybciej, niż przewidujesz.
