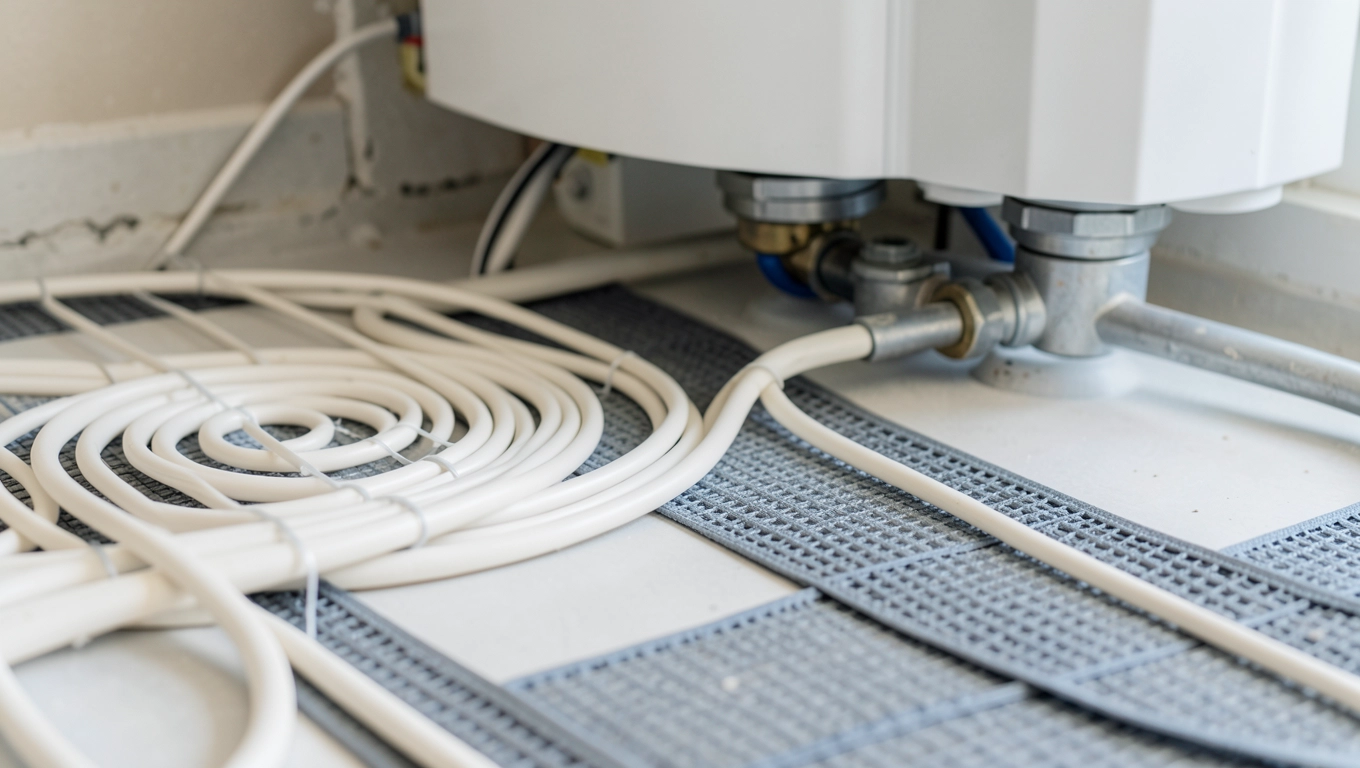

Ogrzewanie podłogowe z bojlera elektrycznego czy to w ogóle ma sens

Podłogówka zasilana bezpośrednio z bojlera elektrycznego to w polskich domach rozwiązanie nagminne, lecz w większości przypadków po prostu wadliwe. Instalatorzy wciska je klientom z myślą o niskim koszcie montażu, nie o fizyce procesu grzewczego. Problem leży w różnicy temperatur: bojler oddaje wodę użytkową na poziomie 48-55°C, a prawidłowe ogrzewanie podłogowe wymaga zasilania rzędu 30-40°C. Skutkiem jest przegrzewanie rur, dyskomfort termiczny i rachunki wyższe o 15-25% w porównaniu z prawidłowo zaprojektowanym obiegiem. Poniżej znajdziesz twarde dane techniczne, schematy podłączenia oraz listę komponentów niezbędnych, by cały układ działał zgodnie z normą PN-EN 1264.

• Dlaczego podłączenie podłogówki bezpośrednio do bojlera to błąd
• Zawór mieszający i sprzęgło hydrauliczne prawidłowy schemat podłączenia
• Koszty prądu i realna opłacalność podłogówki z bojlera
• Modernizacja istniejącej instalacji krok po kroku
• Konsekwencje pozostawienia złego podłączenia
• Lista komponentów do prawidłowej instalacji
• Najczęstsze błędy wykonawców i jak ich uniknąć

Dlaczego podłączenie podłogówki bezpośrednio do bojlera to błąd

Bezpośrednie połączenie obiegu podłogowego z wylotem bojlera to klasyczny przykład oszczędności pozornej, która zemści się w ciągu dwóch-trzech sezonów grzewczych. Rury z polietylenu sieciowanego (PE-Xa, PE-Xc) oraz wielowarstwowe PEX/Al/PEX projektowane są do pracy ciągłej w temperaturze do 60°C. Po przekroczeniu tego progu przez dłuższy czas tworzywo ulega degradacji termooksydacyjnej, a deklarowana żywotność rury spada z 50 lat do 15-20 lat.

Temperatura wody użytkowej ustawiana jest w bojlerze zazwyczaj na 48-55°C, a w okresie zimowym termostat kotła potrafi ją podnieść do 60°C dla komfortu kąpieli. Tymczasem prawidłowa temperatura zasilania podłogówki to 30-40°C, czyli niemal dwukrotnie niżej. Brak zaworu mieszającego sprawia, że do wężownicy podłogowej trafia czynnik o parametrach projektowanych dla grzejnika aluminiowego, nie dla niskotemperaturowego obiegu powierzchniowego.

Drugim, równie poważnym mankamentem jest konieczność ciągłej pracy bojlera latem. Nawet jeśli podłogówka ma grzać wyłącznie w sezonie grzewczym, prosty układ bez automatyki wymusza utrzymywanie temperatury CWU przez cały rok. W domach, gdzie bojler stoi w piwnicy lub garażu, słychać wtedy charakterystyczny szum pompy obiegowej w środku lipca. To strata energii rzędu 0,8-1,2 kW na samo pompowanie czynnika, niezależnie od faktycznego zapotrzebowania na ciepło.

Zapowietrzanie instalacji to trzecia, bagatelizowana wada. Po wyłączeniu bojlera na lato woda w pętlach podłogowych stygnie, rozpuszczone powietrze uwalnia się i gromadzi w najwyższych punktach rozdzielacza. Wznowienie pracy po kilku miesiącach wymaga ręcznego odpowietrzania, a w skrajnych przypadkach pompowania całego obiegu sprężarką. Instalatorzy pomijają ten fakt, bo do ich zlecenia zwykle nie należy uruchomienie instalacji po sezonie.

Istnieje jeszcze aspekt gwarancyjny. Producenci rur podłogowych (PE-Xa typu Wirsbo, PEX/Al/PEX wielu marek) uzależniają gwarancję od parametrów pracy określonych w karcie technicznej. Użytkowanie rury przy temperaturze zasilania 55-60°C bez zaworu mieszającego traktowane jest jako praca poza specyfikacją, co skutkuje odmową uznania reklamacji w razie pęknięcia. To realne ryzyko, nie teoretyczne.

Wreszcie, aspekt komfortu termicznego. Podłogówka zasilana wodą 50°C oddaje ciepło z mocą 80-100 W/m². Norma PN-EN 1264 dopuszcza chwilowe przekroczenia, lecz stała praca przy takiej mocy prowadzi do temperatury powierzchni posadzki 32-35°C, co odczuwalne jest jako przykre gorąco pod stopami. Efekt „rozgrzanej kaflówki" zamiast przyjemnego, łagodnego ciepła. Tego wrażenia nie da się skorygować termostatem pokojowym, bo węzeł regulacji znajduje się w rozdzielaczu, a nie na zasilaniu z bojlera.

Zawór mieszający i sprzęgło hydrauliczne prawidłowy schemat podłączenia

Zawór mieszający to absolutne minimum, by połączyć wysokotemperaturowy bojler z niskotemperaturową podłogówką. Zasada jego pracy opiera się na termodynamicznym mieszaniu dwóch strumieni wody: gorącego z zasilania (50-60°C) z chłodnym powrotem z podłogówki (25-30°C). Efektem końcowym jest strumień o temperaturze zadanej, zwykle 35-40°C, dopasowanej do krzywej grzewczej budynku.

W praktyce stosuje się dwa typy zaworów. Zawór 3-drogowy (trójdrogowy) działa na zasadzie rozdziału jednego strumienia wejściowego na dwa wyjściowe: gorący i zmieszany. Zawór 4-drogowy (mieszająco-rozdzielający) dodatkowo rozdziela strumień zmieszany na kilka obiegów, co sprawdza się w domach z dwiema łazienkami i kuchnią. Ceny zaworów 3-drogowych z siłownikiem termicznym zaczynają się od 380 zł, a 4-drogowych od 620 zł (dane dla zaworów DN20-DN25, wersja montowana na rozdzielaczu).

Sprzęgło hydrauliczne (nazywane też rozdzielaczem kotłowym lub hydroseparatorem) pełni w układzie rolę buforu. Oddziela obieg kotłowy (wysokotemperaturowy, wymuszony pompą kotła) od obiegów odbiorczych (podłogówka, grzejniki, CWU). Dzięki niemu każdy obieg ma własną pompę obiegową o właściwym wydatku, a przepływy nie zakłócają się wzajemnie. W domach o powierzchni 120-180 m² montuje się sprzęgła o średnicy DN25, kosztujące 240-400 zł.

Wariant A: Zawór mieszający na rozdzielaczu podłogówki

To najprostsze i najtańsze rozwiązanie, stosowane w domach z jedną łazienką do 10 m² powierzchni podłogowej. Bojler zasila rozdzielacz, a zawór mieszający 3-drogowy z siłownikiem termostatycznym utrzymuje temperaturę zasilania na poziomie 38-40°C. Schemat ideowy wygląda następująco:

Lista komponentów: zawór mieszający 3-drogowy DN20 z siłownikiem (380-550 zł), pompa obiegowa energooszczędna klasy A (450-700 zł), rozdzielacz mosiężny 2-3 obwody (220-340 zł), termometr kontaktowy na zasilaniu (35 zł), zawory odcinające kulowe (4 × 28 zł). Orientacyjny koszt materiałów: 1300-1900 zł plus robocizna 600-900 zł.

Wariant B: Sprzęgło hydrauliczne + rozdzielacz wielobiegowy

Wariant dla domów z 2-3 łazienkami i powierzchnią podłogówki 25-60 m². Sprzęgło hydrauliczne montowane jest bezpośrednio za bojlerem, a każdy obieg (podłogówka, grzejniki, CWU) ma własną pompę i zawór. Schemat ideowy:

Lista komponentów: sprzęgło hydrauliczne DN25 (320 zł), 3× zawór mieszający 3-drogowy z siłownikiem (3 × 420 zł = 1260 zł), 3× pompa obiegowa (3 × 480 zł = 1440 zł), rozdzielacz 3-obwodowy (380 zł), armatura zamykająca, termometry, zawory zwrotne (łącznie 480 zł). Orientacyjny koszt materiałów: 3900-4800 zł plus robocizna 1400-2200 zł.

Wariant C: Drabinka łazienkowa zasilana z bojlera (alternatywa na lato)

Jeśli podłogówka ma grzać wyłącznie łazienkę, tańszą i prostszą alternatywą pozostaje grzejnik drabinkowy podłączony do obiegu CWU. Wymiennik bojlera zasila go bezpośrednio wodą 50°C, co wystarcza do oddania 400-600 W mocy grzewczej (wystarczającej do suszenia ręczników i delikatnego dogrzewania łazienki o kubaturze 12-18 m³). Latem drabinka grzeje przez cały rok bez dodatkowej pompy, a zimą współpracuje z resztą instalacji.

Koszt drabinki ze stali nierdzewnej 80 × 50 cm to 280-450 zł, zawory podłączeniowe kątowe (2 × 65 zł), rura PEX 16 × 2 mm (15 zł/mb). Montaż zajmuje hydraulikowi 2-3 godziny. To rozwiązanie tańsze o 60% od podłogówki z zaworem mieszającym, a przy małej łazience zapewnia porównywalny komfort cieplny.

Porównanie wariantów

Koszty prądu i realna opłacalność podłogówki z bojlera

Rachunek ekonomiczny za ogrzewanie podłogowe zasilane bojlerem elektrycznym wypada znacznie gorzej, niż sugerują katalogi producentów. Elektryczny bojler przepływowy o mocy 18-24 kW pracuje w cyklach grzewczych 8-12 minut na godzinę w sezonie zimowym. Przy cenie energii 0,62 zł/kWh (taryfa G11, 2024) daje to koszt 280-420 zł miesięcznie za samą podłogówkę o powierzchni 25 m², dom o powierzchni 140 m², temperatura zewnętrzna 0°C.

Dla porównania: pompa ciepła powietrze-woda o mocy 9 kW (klasa A+++) zużywa w analogicznych warunkach 1800-2400 kWh miesięcznie, a bojler elektryczny 4500-6800 kWh. Różnica 2,5-3,5-krotna wynika ze współczynnika COP pompy ciepła (3,2-4,1) w porównaniu ze sprawnością grzewczą bojlera elektrycznego (0,95-0,98). Bojler nie wytwarza ciepła z niczego, lecz zamienia prąd w ciepło z niewielką tylko stratą na wentylatorach i pompach.

Realna opłacalność pojawia się jedynie w dwóch scenariuszach. Pierwszy: dom o powierzchni do 60 m² z podłogówką ograniczoną do jednej łazienki (6-10 m²) i kuchni (8-12 m²). Drugi: inwestycja z fotowoltaiką o mocy 6-10 kWp, która pokrywa 40-70% zapotrzebowania na prąd. Bez OZE bojler elektryczny zasilający podłogówkę to jedno z najdroższych rozwiązań grzewczych dostępnych na rynku.

Wyliczenie roczne: podłogówka 20 m², dom 130 m², standard energetyczny WT 2021, sezon grzewczy 220 dni. Zapotrzebowanie na ciepło 8,5 MWh, zużycie prądu przez bojler 9,8 MWh (uwzględniając straty pomp i zaworów). Koszt: 6 080 zł rocznie. Z fotowoltaiką 8 kWp: produkcja własna 4,2 MWh, koszt prądu z sieci 5,6 MWh × 0,62 zł = 3 470 zł, oszczędność 43%. Bez fotowoltaiki, ale z pompą ciepła zamiast bojlera: koszt spada do 1800-2200 zł rocznie.

Kiedy bojler + podłogówka w ogóle ma sens

Istnieją sytuacje, w których taki układ bywa akceptowalny. Domek letniskowy użytkowany od maja do września, gdzie podłogówka ma kompensować chłód kafelków rano, a bojler i tak grzeje wodę do mycia naczyń. Drugi przypadek: mieszkanie w bloku z wspólną kotłownią, gdzie właściciel nie ma wpływu na źródło ciepła i instaluje podłogówkę elektryczną (matę) pod płytkami to zupełnie inna technologia, nie podłogówka wodna z bojlera. Trzeci: budynek z rekuperacją i bardzo dobrą izolacją (≤ 40 kWh/m²/rok), gdzie zapotrzebowanie na ciepło jest na tyle niskie, że bojler elektryczny 9-12 kW wystarcza jako jedyne źródło.

Uwaga: przekraczanie prądu znamionowego bojlera powyżej 16 A w instalacji jednofazowej wymaga zgody zakładu energetycznego na podwyższenie mocy umownej. Bez tego zabezpieczenie nadprądowe będzie się wybijać w szczycie grzewczym (wieczór, 18-21). Realne zużycie podłogówki 25 m² w takim szczycie to 6-9 A, plus 10-13 A na bojler CWU, plus 2-3 A na pompę obiegową. Łącznie 18-25 A, co przekracza limit 16 A dla gniazda 1-faz.

Modernizacja istniejącej instalacji krok po kroku

Jeśli masz już podłogówkę podłączoną bezpośrednio do bojlera, modernizacja zajmuje jeden dzień roboczy i nie wymaga kucia posadzek. Poniżej plan działania przygotowany na podstawie typowej instalacji w domu 120-160 m² z bojlerem elektrycznym 18 kW w kotłowni.

Krok 1: Inwentaryzacja istniejącego obiegu

Pomiar temperatury zasilania i powrotu podłogówki w ustalonym reżimie (po 2 godzinach pracy) termometrem kontaktowym. Prawidłowy odczyt dla prawidłowej pracy to różnica 5-10°C między zasilaniem a powrotem. W układzie bezpośrednim różnica wynosi 3-4°C, co sygnalizuje zbyt wysoką temperaturę zasilania i niski przepływ. Zapisz średnice rur (najczęściej PEX 16 × 2 mm lub 20 × 2 mm), liczbę pętli i długość każdej z nich (rzadko przekracza 100 m dla pętli 16 mm).

Krok 2: Dobór zaworu mieszającego

Dla obiegu do 50 m² powierzchni podłogowej wystarczy zawór 3-drogowy DN20 z siłownikiem termostatycznym o zakresie regulacji 20-60°C. Dobór przepływu zaworu: pompa obiegowa 25-40/180 (wydajność 2,5 m³/h przy 2 m słupa wody). Dla obiegów 50-120 m² potrzebny jest zawór DN25 z siłownikiem i pompą 32-60/180. Unikaj zaworów 2-drogowych regulują jedynie przepływ, nie temperaturę.

Krok 3: Montaż zaworu i pompy

Miejsce montażu: rozdzielacz podłogówki w kotłowni, na ścianie obok bojlera. Czas: 3-4 godziny. Potrzebne: klucz do rur PEX (zaciskarka), pasta uszczelniająca, konsole montażowe, kable elektryczne do siłownika (2 × 0,75 mm²). Hydraulik napełnia układ, odpowietrza, uruchamia pompę i sprawdza temperaturę na zasilaniu termometrem kontrolnym. Koszt robocizny: 350-550 zł.

Krok 4: Regulacja i strojenie

Po montażu konieczne jest ustawienie krzywej grzewczej zaworu. W praktyce oznacza to regulację przepływu na każdej pętli rozdzielacza za pomocą rotametrów (najczęściej 0,5-2,5 l/min) tak, by temperatura powrotu w każdej pętli była zbliżona (±1°C). Czynność trwa 2 godziny. Hydraulik zostawia protokół z ustawionymi przepływami i temperaturami bez niego nie masz dowodu na prawidłowe uruchomienie.

Krok 5: Automatyka pogodowa (opcjonalnie)

Zaawansowanym dodatkiem jest regulator pogodowy, który obniża temperaturę zasilania podłogówki proporcjonalnie do temperatury zewnętrznej. Koszt sterownika: 280-480 zł, montaż 2 godziny, oszczędność 8-12% w skali rocznej. W domach z dobrą izolacją sterownik zwraca się w ciągu 2-3 sezonów grzewczych. W starszych domach (WT 2014 lub wcześniejsze) oszczędność spada do 3-5% i inwestycja amortyzuje się dopiero po 5-6 latach.

Konsekwencje pozostawienia złego podłączenia

Zignorowanie problemu nie jest opcją neutralną, lecz świadomą decyzją o skróceniu żywotności instalacji i podniesieniu kosztów eksploatacji. Rury PE-Xa przy stałej pracy w temperaturze 55-60°C wykazują po 8-12 latach widoczne pęknięcia wzdłużne, szczególnie w miejscach zagięć przy rozdzielaczu. Naprawa wymaga kucia posadzki i wymiany całej pętli, co w łazience oznacza demontaż armatury, skuwanie płytek, wymianę rury i ponowne układanie glazury. Koszt takiej naprawy w jednej łazience to 4500-7500 zł, czyli wielokrotnie więcej niż montaż zaworu mieszającego.

Pompa obiegowa w układzie bez sprzęgła pracuje pod stałym obciążeniem termicznym, gdyż tłoczy wodę o temperaturze 50-60°C. Jej żywotność (zwykle 8-12 lat) skraca się o 30-40%. Wymiana pompy to 380-650 zł plus robocizna. Trzecia konsekwencja, rzadko wspominana: skoki ciśnienia w instalacji. Gdy bojler się wyłącza i włącza, w układzie bez zbiornika wyrównawczego pojawiają się uderzenia hydrauliczne. Naczynie przeponowe o pojemności 8-12 l, montowane standardowo w bojlerze, tłumi je tylko częściowo. W podłogówce, gdzie rury są sztywno zabudowane w wylewce, każde uderzenie przenosi się na połączenia przy rozdzielaczu i stopniowo je rozszczelnia.

W domach z kotłem na ekogroszek lub pellet efekt finansowy jest jeszcze bardziej odczuwalny. Podłogówka bez zaworu mieszającego wymusza utrzymywanie wysokiej temperatury w kotle (55-60°C), a kocioł kondensacyjny w takim reżimie traci przewagę sprawności. Zużycie opału rośnie o 15-25%, co przy sezonie 5 ton ekogroszku daje dodatkowe 750-1250 zł rocznie. Sama modernizacja (zawór + sprzęgło + pompa) zwraca się w takim przypadku w ciągu 2 sezonów grzewczych.

Wskazówka: jeśli podłogówka ma być jedynie dodatkiem do grzejników (np. komfort ciepłej podłogi w łazience), rozważ wariant C z drabinką łazienkową. Koszt niższy, brak problemu z temperaturą CWU, łatwa konserwacja. Drabinka nie wymaga zaworu mieszającego, bo temperatura 50°C jest dla niej optymalna.

Lista komponentów do prawidłowej instalacji

Poniższa checklista obejmuje elementy niezbędne do bezpiecznego i zgodnego z normą PN-EN 1264 podłączenia podłogówki do bojlera elektrycznego. Każdy punkt zawiera uzasadnienie, dlaczego dany komponent jest potrzebny.

• Zawór mieszający 3-drogowy DN20 z siłownikiem termostatycznym obniża temperaturę zasilania z 50-60°C do wymaganych 35-40°C, regulacja automatyczna w zakresie ±2°C
• Pompa obiegowa energooszczędna klasy A lub wyższej (indeks energetyczny EEI ≤ 0,20) wymusza przepływ 1,5-2,5 m³/h, pobór mocy 30-50 W zamiast 100 W w pompach starszego typu
• Sprzęgło hydrauliczne DN25 oddziela obieg kotłowy od obiegów odbiorczych, eliminuje wzajemne zakłócanie się pomp, umożliwia niezależną regulację każdego obwodu
• Rozdzielacz mosiężny 2-6 obwodów z rotametrami i zaworami termostatycznymi pozwala na zbalansowanie hydrauliczne pętli, kluczowe dla równomiernego rozkładu temperatury podłogi
• Termometry kontaktowe na zasilaniu i powrocie rozdzielacza umożliwiają weryfikację parametrów pracy bez rozbierania instalacji
• Naczynie wzbiorcze przeponowe 8-12 l kompensuje rozszerzalność cieplną wody w obiegu podłogowym, chroni przed skokami ciśnienia
• Zawory odcinające kulowe DN20 (4 sztuki) umożliwiają odcięcie podłogówki od bojlera na czas serwisu lub sezonu letniego bez spuszczania wody z całego obiegu
• Automatyczny odpowietrznik na najwyższym punkcie rozdzielacza usuwa powietrze gromadzące się po wyłączeniu instalacji, eliminuje konieczność ręcznego odpowietrzania

Uwaga normowa: zgodnie z normą PN-EN 1264-4 maksymalna temperatura zasilania obiegu podłogowego w strefach mieszkalnych wynosi 50°C, a w strefach brzegowych (przy oknach) 55°C. W praktyce stosuje się wartości 35-40°C, by zapewnić temperaturę powierzchni posadzki 26-29°C zgodnie z zaleceniami normy.

Najczęstsze błędy wykonawców i jak ich uniknąć

Hydraulik montujący podłogówkę z bojlera po raz pierwszy popełnia zwykle trzy systemowe błędy. Pierwszy to rezygnacja z zaworu mieszającego dla obniżenia kosztu w domu jednorodzinnym różnica to 400-600 zł, lecz skutki finansowe ciągną się latami. Drugi to montaż pompy o zbyt dużym wydatku, która wymusza szum hydrauliczny w rurach i nierównomierny rozkład temperatury w pętlach. Trzeci to brak protokołu uruchomienia z zapisem temperatur i przepływów, co w razie reklamacji pozostawia właściciela bez dowodu.

Zerowym kosztem można wykonać audyt istniejącej instalacji. Wystarczy termometr kontaktowy za 35 zł i stoper. Pomiar polega na odczytaniu temperatury zasilania i powrotu po 2 godzinach pracy, a różnica powinna wynosić 5-10°C. Przy różnicy 2-3°C instalacja działa nieprawidłowo, najczęściej z powodu zbyt wysokiej temperatury zasilania lub zbyt małego przepływu. Audyt trwa 20 minut i nie wymaga demontażu czegokolwiek.

W domach z bojlerem elektrycznym i podłogówką najlepszą inwestycją pozostaje przejście na pompę ciepła powietrze-woda. Różnica w kosztach eksploatacji sięga 60-70% w skali rocznej, a koszt instalacji pompy 9 kW z montażem (28 000-38 000 zł) zwraca się w 5-7 lat w domu 130 m². Jeśli jednak inwestycja w pompę ciepła przekracza budżet, modernizacja istniejącego układu bojler-podłogówka o zawór mieszający i sprzęgło hydrauliczne pozostaje rozsądnym kompromisem technicznym i ekonomicznym.

Zanim podpiszesz umowę z wykonawcą, poproś o trzy rzeczy: schemat ideowy obiegu z naniesionymi średnicami rur i lokalizacją zaworów, kosztorys z wyszczególnionymi pozycjami (zawór, pompa, rozdzielacz, robocizna), oraz pisemną gwarancję na wykonane prace obejmującą uruchomienie i strojenie instalacji. Hydraulik, który unika tych trzech punktów, zwykle unika też odpowiedzialności za późniejsze awarie. Profesjonalista poda je bez dyskusji, bo wie, że dokumentacja chroni obie strony.

Ogrzewanie podłogowe z bojlera elektrycznego działa prawidłowo tylko w jednym wariancie: z zaworem mieszającym, sprzęgłem hydraulicznym i pompą o właściwym wydatku. Wszystko inne to prowizorka, która skróci żywotność rur, podniesie rachunki i obniży komfort użytkowania łazienki. Decyzja o modernizacji nie jest kwestią „czy", lecz „kiedy" im szybciej, tym niższe ryzyko kosztownych awarii w przyszłości.
