Ile może wynosić maksymalne ciśnienie w instalacji CO w 2026?

Ciśnienie w kotle rośnie, manometr przekracza czerwony próg, a ty zastanawiasz się, czy za chwilę nie dojdzie do awarii. W zamkniętych układach CO ryzyko jest realne każdy element, od rur po zawory, ma swoją granicę wytrzymałości. Zanim sięgniesz po telefon do hydraulika, warto zrozumieć, co dokładnie dzieje się w Twojej instalacji i dlaczego pewne wartości ciśnienia po prostu nie można ignorować.

• Dlaczego nie przekraczać 3 bar w zamkniętym układzie CO
• Objawy zbyt wysokiego ciśnienia w instalacji CO
• Jak obniżyć ciśnienie w zamkniętym systemie grzewczym
• Rola naczynia wzbiorczego w regulacji ciśnienia CO
• Maksymalne ciśnienie w instalacji CO pytania i odpowiedzi

Dlaczego nie przekraczać 3 bar w zamkniętym układzie CO

Zamknięta instalacja centralnego ogrzewania działa w cyklu zamkniętym woda krąży, nie kontaktując się z atmosferą. To rozwiązanie ma ogromne zalety: mniejsze zużycie wody, wyższa sprawność energetyczna i brak korozji wywołanej napowietrzaniem. Jednak ta szczelność tworzy też pułapkę. Gdy temperatura wody rośnie, objętość płynu również się zwiększa. W układzie otwartym nadmiar wody po prostu odpływa do naczynia wzbiorczego na zewnątrz budynku. W systemie zamkniętym natura szuka innych dróg ucieczki najczęściej przez nieszczelności w połączeniach, zaworach odpowietrzających lub uszczelkach.

Większość producentów kotłów i elementów instalacji grzewczej projektuje swoje wyroby z myślą o ciśnieniu roboczym nieprzekraczającym 2,5-3 bar. Ta wartość nie jest przypadkowa. Elementy takie jak wbudowane wymienniki ciepła, zawory mieszające czy pompy obiegowe mają określone przez normy PN-EN maksymalne obciążenie ciśnieniowe. Przekroczenie tych wartości może prowadzić do trwałych odkształceń uszczelek, mikropęknięć w kadzi kotła czy nawet rozwarstwienia połączeń skręcanych. W praktyce oznacza to, że instalacja, która kilka lat pracowała bez zarzutu, nagle zaczyna przeciekać właśnie dlatego, że systematycznie przekraczano dopuszczalne ciśnienie.

Ciśnienie statyczne, mierzone przy wyłączonym kotle i zimnej wodzie, powinno oscylować w granicach 1,0-1,5 bar. To odpowiada wysokości słupa wody w pionie instalacji każde 10 metrów wysokości 1 bar. Dla typowego domu jednorodzinnego z kotłem usytuowanym w piwnicy ciśnienie statyczne rzadko przekracza 1,2 bara. W trakcie pracy, gdy woda nagrzewa się do 60-80°C, ciśnienie robocze rośnie o 0,3-0,5 bara w stosunku do wartości statycznej. Stąd bierze się popularny zakres 1,2-2,0 bara, w którym zamknięty układ CO pracuje bezpiecznie przez dziesięciolecia.

Powiązany temat Maksymalna moc instalacji fotowoltaicznej dla domu jednorodzinnego

Warto przy tym zrozumieć, że naczynie wzbiorcze nie jest nieograniczonym zbiornikiem bezpieczeństwa. Jego membrana ma określoną pojemność typowo od 8 do 24 litrów w instalacjach domowych. Kiedy ciśnienie w systemie gwałtownie wzrasta, to właśnie naczynie wzbiorcze powinno przyjąć nadmiar objętościowy. Ale jeśli zostało nieprawidłowo napompowane lub jego przepona straciła szczelność, rozszerzająca się woda natrafia na barierę i ciśnienie zaczyna rosnąć lawinowo. W tym momencie zawór bezpieczeństwa, ustawiony standardowo na 3 bar, powinien zadziałać. Ale co, jeśli zawór jest zatkany kamieniem kotłowym lub osadem?

Norma PN-B-02413 definiuje wymagania dla zamkniętych instalacji c.o. w budynkach mieszkalnych. Według niej każdy układ zamknięty musi być wyposażony w zawór bezpieczeństwa, manometr oraz naczynie wzbiorcze. Wartość znamionowa zaworu bezpieczeństwa nie może przekraczać maksymalnego dopuszczalnego ciśnienia roboczego najsłabszego elementu instalacji. W praktyce oznacza to, że jeśli wymiennik ciepła w kotle wytrzymuje 4 bar, a wszystkie pozostałe komponenty 3 bar, to zawór musi być ustawiony na 3 bar nie 4.

Ciśnienie powyżej 3 bar w zamkniętym układzie CO to sygnał alarmowy, który wymaga natychmiastowej reakcji. Każda minuta opóźnienia zwiększa ryzyko mikrodamages, które ujawnią się dopiero po kilku miesiącach w postaci nieszczelności, spadku wydajności lub kosztownych napraw. Bezpieczeństwo instalacji nie polega na unikaniu awarii, lecz na rozumieniu, co dokładnie dzieje się w rurach, gdy ciśnienie rośnie ponad normę.

Zobacz Maksymalna moc instalacji fotowoltaicznej dla domu jednorodzinnego 2024

Objawy zbyt wysokiego ciśnienia w instalacji CO

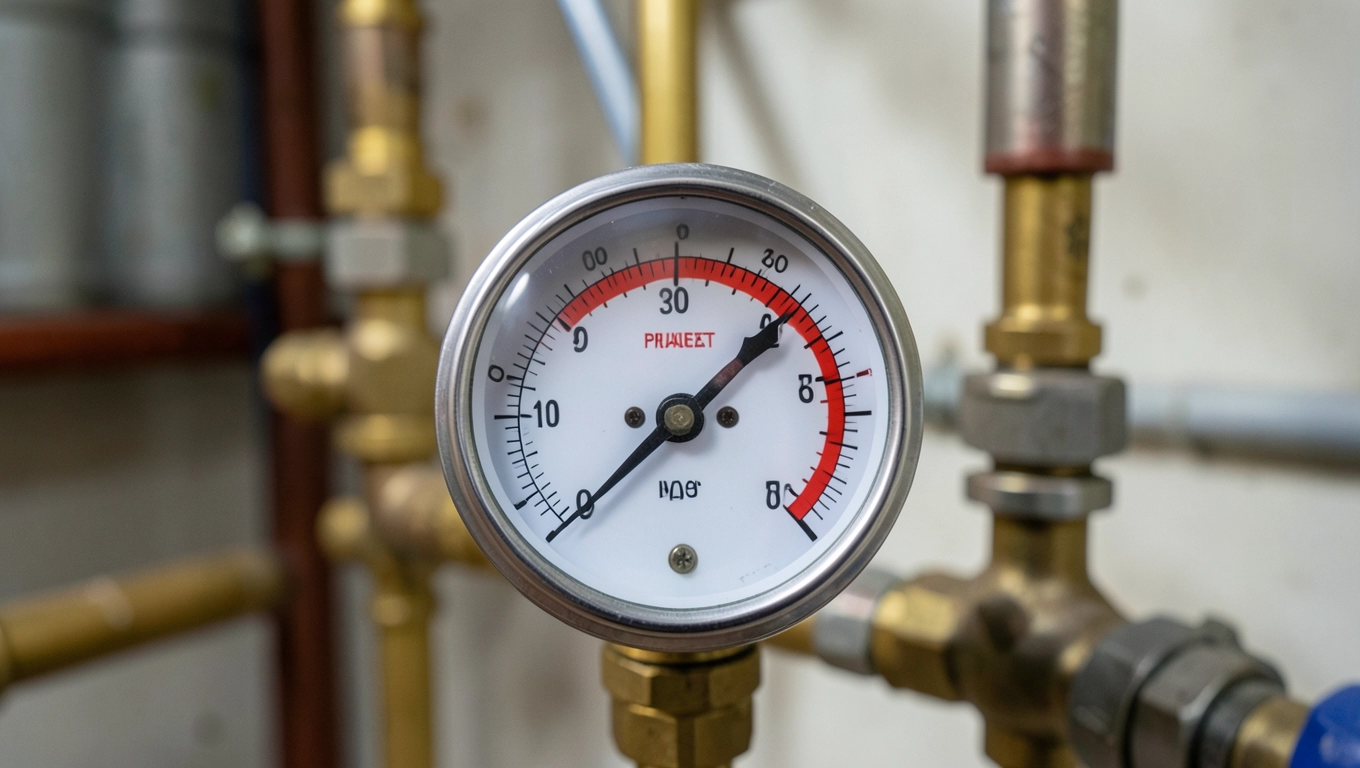

Pierwszym, najbardziej oczywistym sygnałem jest wskazanie manometru. Wbudowane w kocioł lub zamontowane na rozdzielaczu przyrządy pomiarowe pokazują aktualne ciśnienie w układzie. Ciągłe utrzymywanie się wskazówki powyżej 2,5 bara, szczególnie w okresie letnim, gdy instalacja powinna być niemal schłodzona, świadczy o problemie. Warto jednak pamiętać, że manometr sam w sobie może być źródłem błędnych informacji zużyty ustrój, zalegający osad lub wyciek w rurce kapilarnej potrafią zniekształcać odczyt. Dlatego profesjonalista zawsze weryfikuje wskazania niezależnym przyrządem.

Częstym symptomem towarzyszącym podwyższonemu ciśnieniu są dźwięki w instalacji. Stukanie, bulgotanie czy głośne przelewanie wody świadczą o tym, że układ próbuje kompensować nadmiar objętości. Powietrze uwięzione w najwyższych punktach instalacji nie może się wydostać, gdyż ciśnienie wpycha je z powrotem do wody. Efektem jest nierównomierne ogrzewanie poszczególnych grzejników jedne są gorące, inne letnie, mimo że w termosie kotła temperatura jest prawidłowa.

Wycieki w połączeniach rurowych to kolejny sygnał alarmowy. Pod wpływem ciśnienia powyżej nominalnego uszczelnienia gwintowane, kształtki kolanek czy zawory odcinające pracują na granicy swoich możliwości. Początkowo mogą przejawiać się jedynie wilgotnymi plamami na izolacji rur lub śladami korozji w pobliżu połączeń. Z czasem, gdy ciśnienie systematycznie rośnie, drobne przecieki zamieniają się w wyraźne kapanie, a w skrajnych przypadkach w strużki wody pod ciśnieniem.

Zawór bezpieczeństwa, który często się uaktywnia, to nie tylko objaw to dowód, że układ przekraczał swoje limity. Każde zadziałanie zaworu oznacza, że ciśnienie w jakimś momencie przekroczyło nastawę 3 bar. Nawet jeśli po chwili wartość wraca do normy, powtarzające się epizody świadczą o niestabilności systemu. Częstą przyczyną jest nieprawidłowo napompowane naczynie wzbiorcze jeśli jego ciśnienie azotu jest za niskie, przestrzeń gazowa szybko się wyczerpuje i nie może absorbować wzrostu objętości wody.

Spadek wydajności całego systemu grzewczego może być mylony z awarią kotła lub zapchanym filtrem, podczas gdy przyczyna leży w podwyższonym ciśnieniu. Wysokie ciśnienie utrudnia swobodny obieg wody przez wymiennik ciepła, powodując, że kocioł szybciej osiąga temperaturę maksymalną i wyłącza się, zanim pomieszczenia zdążą się odpowiednio nagrzać. Efektem jest częste załączanie i wyłączanie, zwiększone zużycie paliwa i skrócenie żywotności elementów elektronicznych sterownika.

Wreszcie, zmętnienie wody w układzie pojawienie się mlecznej barwy lub widocznych cząstek świadczy o przegrzaniu i kawitacji w najbardziej obciążonych punktach instalacji. Pod ciśnieniem przekraczającym normę woda zaczyna wrzeć w niższych temperaturach, tworząc mikroskopijne pęcherzyki pary, które uderzają w ścianki rur i powodują ich erozję. To zjawisko, znane jako korozja naprężeniowa, może przez miesiące przebiegać bez widocznych objawów, aż do momentu pęknięcia najsłabszego elementu.

Jak obniżyć ciśnienie w zamkniętym systemie grzewczym

Obniżenie ciśnienia w zamkniętej instalacji CO wymaga zrozumienia, dlaczego wartość wzrosła. Najczęstszą przyczyną jest nadmiar wody w układzie zbyt intensywne dolewanie podczas odpowietrzania lub naturalny wzrost objętości cieczy grzewczej w wyniku podgrzewania. W obu przypadkach rozwiązanie polega na usunięciu części wody z systemu, a najbezpieczniejszą metodą jest spuszczenie jej przez zawór odcinający przy kotle lub przez kran przy dolnym punkcie instalacji.

Procedura spuszczania wody wygląda następująco: najpierw upewnij się, że kocioł jest wyłączony i schłodzony do temperatury poniżej 40°C. Następnie zamknij zawór dopływu wody do układu, aby uniknąć automatycznego uzupełnienia. Kran spustowy, najczęściej zlokalizowany przy kotle lub na najniższym poziomie instalacji, podłącz do węża ogrodowego prowadzącego do kanalizacji lub pojemnika. Powoli otwórz kran, obserwując manometr gdy ciśnienie spadnie do około 1,0-1,5 bara, zamknij kran. Wartość docelowa zależy od wysokości budynku, ale dla typowego domu jednorodzinnego 1,2 bara przy zimnej instalacji to wartość optymalna.

Alternatywą dla pełnego spuszczania jest odpowietrzenie najwyżej położonych grzejników. Powietrze uwięzione w instalacji zajmuje objętość, którą woda mogłaby wykorzystać na kompensację termiczną. Usunięcie powietrza z grzejników obniża ciśnienie o 0,2-0,4 bara bez konieczności tracenia wody. Odpowietrzniki automatyczne zamontowane na rozdzielaczach lub przy kotłach same realizują to zadanie, pod warunkiem że nie są zatkane. Ręczne odpowietrzenie grzejnika wymaga klucza do odpowietrznika i zaworu, aż do momentu, gdy strumień wody będzie ciągły, bez bąbelków powietrza.

Jeśli ciśnienie spada, ale wraca po kilku godzinach lub dniach, problem leży prawdopodobnie w uszkodzonej membranie naczynia wzbiorczego. Woda przedostaje się do przestrzeni gazowej, zmniejszając jej pojemność absorpcyjną. Rozpoznanie tego defektu jest proste: zakręć zawór odcinający naczynie wzbiorcze od strony instalacji i zmierz ciśnienie na wylocie amortyzatora opony. Ciśnienie azotu powinno wynosić około 0,2-0,3 bara mniej niż ciśnienie statyczne w zimnej instalacji. Wartość równa lub wyższa od ciśnienia instalacji oznacza, że membrana jest przebita i wymaga wymiany.

W sytuacji, gdy ciśnienie systematycznie rośnie mimo spuszczania, warto sprawdzić zawór automatycznego doposażenia. Ten element, odpowiedzialny za uzupełnianie wody w układzie, może być niesprawny awaria membrany lub silnika elektrycznego prowadzi do niekontrolowanego dopływu wody. Zawór tego typu powinien być zamontowany wraz z reduktorem ciśnienia, który ogranicza ciśnienie wody sieciowej do wartości niższej od ciśnienia roboczego instalacji. Brak reduktora lub jego nieprawidłowe ustawienie to częsta przyczyna chronicznego wzrostu ciśnienia w zamkniętych układach.

Po obniżeniu ciśnienia do wartości prawidłowej konieczne jest dokładne zlokalizowanie i usunięcie przyczyny wzrostu. Często okazuje się, że problemem jest rozbudowa instalacji dołożenie nowych grzejników, przedłużenie obiegu ciepłej wody użytkowej lub podłączenie dodatkowego źródła ciepła która nie została uwzględniona przy doborze pojemności naczynia wzbiorczego. W takim przypadku konieczna jest wymiana naczynia na większe lub zamontowanie dodatkowego, zgodnie z obliczeniami wynikającymi z normy PN-EN 12828 dotyczącej projektowania systemów cieplnych w budynkach.

Rola naczynia wzbiorczego w regulacji ciśnienia CO

Naczynie wzbiorcze to serce systemu regulacji ciśnienia w zamkniętej instalacji CO. Jego zadanie polega na absorpcji wzrostu objętości wody powstającego przy jej podgrzewaniu, bez konieczności wzrostu ciśnienia w całym układzie. Działa na zasadzie sprężystej poduszki gazowej najczęściej azotu oddzielonej od wody elastyczną membraną. Gdy temperatura rośnie, woda wtłaczana jest do naczynia, uciskając gaz. Ciśnienie w układzie rośnie nieznacznie, ponieważ gaz pochłania nadmiar objętości.

Prawidłowo dobrane naczynie wzbiorcze powinno absorbować cały przyrost objętości wody w całym zakresie temperatur roboczych. Standardowe obliczenie pojemności bazuje na całkowitej objętości wody w instalacji, różnicy temperatur między cold a stanem oraz ciśnieniu początkowym. Dla typowego domu jednorodzinnego z instalacją o objętości 100-150 litrów i temperaturą roboczą 70°C pojemność naczynia wzbiorczego wynosi 8-12 litrów. Wartość ta wzrasta dla instalacji z większą objętością wody lub wyższymi temperaturami.

Ciśnienie wstępne naczynia wzbiorczego to parametr krytyczny, który determinuje, przy jakim ciśnieniu systemu gaz zacznie się kompresować. Wartość tę ustawia producent i podaje na tabliczce znamionowej typowo 1,0-1,5 bara dla instalacji domowych. Podczas instalacji należy zweryfikować ciśnienie azotu za pomocą amperomierza do opon i w razie potrzeby je skorygować, spuszczając nadmiar lub dolewając azot przez zawór serwisowy. Nieprawidłowe ciśnienie wstępne to główna przyczyna problemów z ciśnieniem w zamkniętych układach CO.

Membrana naczynia wzbiorczego z czasem traci elastyczność zwłaszcza gdy instalacja pracuje z wodą o wysokiej twardości lub jest eksploatowana w trybie ciągłym przez wiele sezonów. Mikropęknięcia membrany pozwalają wodzie przedostać się do przestrzeni gazowej, co zmniejsza jej zdolność kompresji. Objawia się to niestabilnością ciśnienia gwałtowne wzrosty przy niewielkim wzroście temperatury, konieczność częstego dolewania wody, woda wypływająca z zaworu bezpieczeństwa mimo prawidłowej nastawy. Wymiana membrany lub całego naczynia na nowe to jedyna skuteczna metoda naprawy.

Regularna kontrola naczynia wzbiorczego powinna odbywać się przy okazji corocznego przeglądu systemu grzewczego. Obejmuje ona pomiar ciśnienia azotu, wizualną ocenę stanu korpusu (brak śladów korozji, wilgoci na złączach) oraz weryfikację połączenia z instalacją. Zaniedbanie tego elementu to ryzyko poważnej awarii pęknięcie naczynia pod ciśnieniem może doprowadzić do zalania kotłowni i uszkodzenia otaczających urządzeń. Profesjonalny serwisant dysponuje odpowiednim sprzętem i wiedzą, aby ocenić stan techniczny i doradzić wymianę prewencyjną.

Inwestycja w wysokiej jakości naczynie wzbiorcze z membraną EPDM o wysokiej odporności temperaturowej to wydatek rzędu 200-500 złotych niewielki w porównaniu z kosztami awarii systemu grzewczego. Warto zwrócić uwagę na certyfikaty jakości i zgodność z normą PN-EN 13831, która określa wymagania dla naczyń wzbiorczych w instalacjach grzewczych. Oszczędność na tym elemencie to pozorna ekonomia, która prędzej czy później obciąży portfelem znacznie bardziej.

Odpowiednio dobrane i sprawne naczynie wzbiorcze to gwarancja stabilnego ciśnienia w całym okresie eksploatacji instalacji. W połączeniu z regularnymi przeglądami, prawidłowo nastawionym zaworem bezpieczeństwa i ciągłym monitoringiem manometru układ CO będzie działał bezawaryjnie przez dekady.
