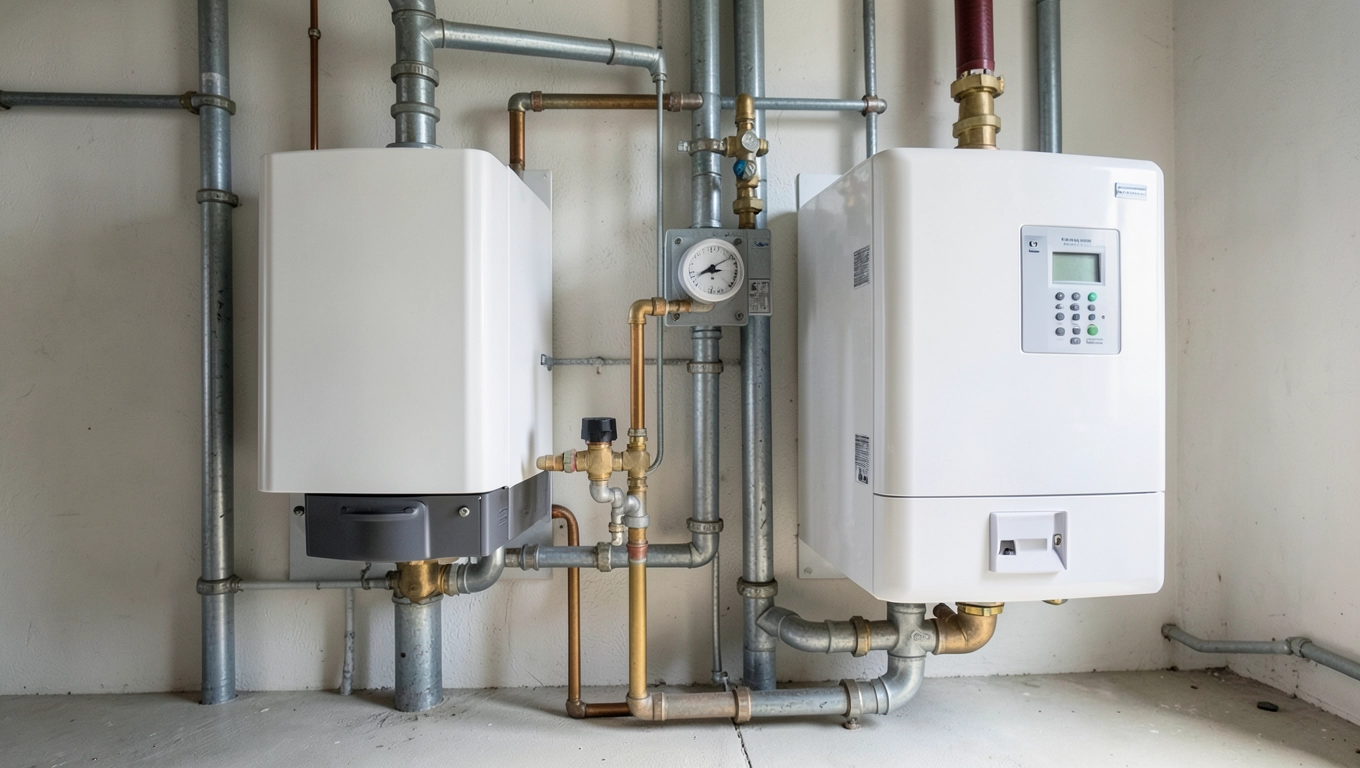

Kocioł gazowy i elektryczny w jednej instalacji – jak to połączyć?

Ceny gazu, które potrafią skoczyć w pół roku o kilkanaście procent, niestabilność dostaw w sezonie grzewczym i panele fotowoltaiczne generujące nadwyżki, których nie sposób oddać do sieci bez strat to trzy zupełnie różne problemy, a wszystkie mają jedno rozwiązanie: kocioł gazowy i elektryczny w jednej instalacji, pracujące w trybie kompensacyjnym. Taki układ nazywa się kotłownią hybrydową i właśnie wokół niego powstał ten przewodnik. Zebrane tu konfiguracje nie są teoretycznymi szkicami z katalogu producenta, lecz schematami, które realnie funkcjonują w domach o różnym metrażu i różnej wielkości instalacji PV.

• Czy piec elektryczny do kotłowni gazowej się opłaca przy fotowoltaice?
• Podłączenie pieca elektrycznego do instalacji gazowej najczęstsze błędy
• Kocioł elektryczny do współpracy z gazowym gotowe schematy i koszty
• Ciepła woda użytkowa logika sterowania i typowe pułapki
• Checklist przed zakupem
• Dobór urządzeń w praktyce

Czy piec elektryczny do kotłowni gazowej się opłaca przy fotowoltaice?

Z punktu widzenia czystej ekonomii największy zysk z drugiego źródła ciepła pojawia się wtedy, gdy fotowoltaika produkuje prąd, którego nie da się spożytkować w inny sposób. Dom bez klimatyzacji, pompy ciepła ani ładowarki samochodowej ma ograniczone możliwości autokonsumpcji, a magazyn energii w akumulatorach wciąż pozostaje inwestycją o długim okresie zwrotu.

Grzałka elektryczna wpięta w obieg grzewczy potrafi wchłonąć każdy nadmiar mocy. Panele o mocy 10 kWp w słoneczne popołudnie potrafią wygenerować 8-9 kW, z czego lodówka, pralka i telewizor zużywają zaledwie 1-2 kW. Reszta trafia właśnie do bojlera albo pieca elektrycznego, zamieniając kilowatogodziny, które sprzedane po stawce groszowej nie pokryłyby nawet opłaty za bilansowanie, na ciepło użyteczne.

Przy produkcji rocznej rzędu 9000-10 000 kWh z instalacji PV o mocy 10 kWp, dom jednorodzinny zużywa na bieżące potrzeby około 3000-4000 kWh. Pozostałe 5000-6000 kWh wymaga albo magazynu, albo odbiorcy zdolnego do absorpcji w czasie rzeczywistym. Piec elektryczny staje się takim odbiorcą bez żadnych dodatkowych kosztów eksploatacyjnych.

Drugim argumentem jest awaryjność. Zatkanie palnika, uszkodzenie automatyki zapłonowej albo awaria sieci gazowej wyłącza kocioł gazowy z użytku na dni, a czasem tygodnie. Piec elektryczny pracuje niezależnie od ciśnienia w instalacji gazowej i nie wymaga komina spalinowego. Przy dobrze zaprojektowanym układzie wystarczy przełączyć sterownik, by dom nadal ogrzewał się bez przerwy.

Trzecim powodem jest optymalizacja kosztów operacyjnych. Piec gazowy ma najwyższą sprawność przy pełnym obciążeniu, dlatego pracuje nieefektywnie, gdy grzeje dom łagodnym jesiennym dniem, gdy zapotrzebowanie spada do 30-40% mocy nominalnej. Piec elektryczny w takiej sytuacji przejmuje niskie obciążenia, a gazowy uruchamia się dopiero przy większym mrozie, kiedy jego praca zbliża się do punktu projektowego. Efekt: mniejsze zużycie gazu i niższe rachunki.

Podłączenie pieca elektrycznego do instalacji gazowej najczęstsze błędy

Najczęściej spotykanym błędem jest brak zaworu zwrotnego na powrocie z pieca elektrycznego. Bez niego gorąca woda z obiegu gazowego cofa się do grzałki, aktywując termostat awaryjny i wyłączając urządzenie z eksploatacji. Instalator, który montuje oba źródła bez zaworu klapowego na każdym wyjściu, tworzy układ z gwarancją problemów przy pierwszym sezonie grzewczym.

Drugim klasycznym błędem jest niedowymiarowanie mocy przyłącza. Typowe przyłącze domu jednorodzinnego wynosi 11-13 kW. Gdy w grę wchodzi piec elektryczny o mocy 9-12 kW, płyta indukcyjna 7 kW, podgrzewacz przepływowy i pralka, prąd znamionowy przekracza możliwości zabezpieczenia przedlicznikowego. Rozwiązaniem jest albo wniosek o zwiększenie mocy u operatora sieci dystrybucyjnej, albo redukcja mocy grzewczej pieca elektrycznego do granicy, którą przyłącze toleruje.

Trzecia pułapka to brak przewodu neutralnego w instalacji trójfazowej. Nowoczesne piece elektryczne, szczególnie modele przystosowane do współpracy z falownikiem hybrydowym, wymagają stabilnego zasilania na wszystkich trzech fazach. Podłączenie grzałki na jednej fazie przy trójfazowym zabezpieczeniu różnicowoprądowym skutkuje nierównomiernym obciążeniem i wypadaniem zabezpieczeń w trakcie pracy.

Czwartym błędem jest rezygnacja z zaworu trójdrogowego przy współpracy z zasobnikiem ciepłej wody użytkowej. Kocioł gazowy powinien priorytetowo obsługiwać obieg CWU, a piec elektryczny wspomagać go tylko w okresach wysokiej produkcji PV. Bez zaworu trójdrogowego ze sterowaniem priorytetowym oba urządzenia grzeją wodę w zasobniku jednocześnie, co prowadzi do przegrzewania i strat energii.

Piątym, szczególnie częstym błędem, jest montaż pieca elektrycznego w pomieszczeniu bez wentylacji awaryjnej. Piece o mocy powyżej 6 kW wytwarzają znaczącą ilość ciepła odpadowego, które w małej kotłowni bez nawiewu podnosi temperaturę otoczenia do 35-40°C. Konsekwencją jest spadek sprawności oraz przyspieszone starzenie styków i przekaźników. Norma PN-EN 12831 wymaga, by pomieszczenie z kotłem miało zapewnioną wentylację o wydajności adekwatnej do sumarycznej mocy zainstalowanych źródeł.

Łączenie kotła gazowego z piecem na paliwo stałe (węgiel, ekogroszek, pellet) wymaga zupełnie innego podejścia projektowego. Dobór mocy, zabezpieczenia hydrauliczne i wymagania kominowe są w tym przypadku nieporównywalnie bardziej restrykcyjne. Ten artykuł dotyczy wyłącznie układów z kotłem gazowym i elektrycznym.

Kocioł elektryczny do współpracy z gazowym gotowe schematy i koszty

Wariant 1: Grzejniki elektryczne konwektorowe

Najprostsza konfiguracja nie wymaga ingerencji w istniejącą instalację grzewczą. Piec gazowy obsługuje centralne ogrzewanie wodne, a dodatkowe grzejniki elektryczne z termostatami instaluje się w wybranych pomieszczeniach. Gdy fotowoltaika generuje nadwyżki, termostat z wejściem na sygnał z falownika (popularnie zwanym PV-ready) automatycznie podnosi temperaturę w pokoju o 2-3°C, zamieniając prąd w ciepło.

• Koszt inwestycji: 3 000-8 000 zł za komplet grzejników z termostatami
• Moc elektryczna: pojedynczy grzejnik 500-2000 W, sumarycznie do 6 kW
• CWU: obsługiwana wyłącznie przez kocioł gazowy
• Skomplikowanie montażu: bardzo niskie, możliwe do samodzielnego wykonania

Rozwiązanie sprawdza się w domach o powierzchni do 120 m² z instalacją PV do 5 kWp. Gdy instalacja fotowoltaiczna jest większa, grzejniki konwektorowe nie są w stanie wchłonąć całej nadwyżki mocy i pozostaje ona niewykorzystana.

Wariant 2: Kocioł elektryczny na trójniku hydraulicznym

Trójnik hydrauliczny (nazywany też rozdzielaczem) łączy dwa obiegi w jeden punkt wspólny. Kocioł gazowy zasila jeden obieg, kocioł elektryczny drugi, a ich praca jest regulowana przez automatykę pogodową. Sprawdza się w instalacjach z jednym obiegiem grzewczym, najczęściej grzejnikowym.

• Koszt inwestycji: 8 000-15 000 zł z montażem i automatyką
• Moc elektryczna: kocioł 6-12 kW
• CWU: obsługiwana przez kocioł gazowy
• Skomplikowanie montażu: średnie, wymaga projektu hydraulicznego

Trójnik zamiast sprzęgła hydraulicznego stosuje się wyłącznie w instalacjach o jednym obiegu grzewczym. Gdy dom ma dwa lub więcej obiegów (np. grzejniki plus ogrzewanie podłogowe), trójnik nie zapewnia hydraulicznego rozdzielenia przepływów, co prowadzi do zakłóceń w pracy pomp.

Wariant 3: Sprzęgło hydrauliczne z kotłem elektrycznym w szereg

Sprzęgło hydrauliczne to pionowy zbiornik z kilkoma króćcami, który pozwala podłączyć wiele obiegów i wiele źródeł ciepła w sposób niezależny. Kocioł gazowy i elektryczny podłączone do sprzęgła pracują na wspólny czynnik grzewczy, ale ich pompy obiegowe nie wpływają na siebie wzajemnie. To rozwiązanie standardowe w kotłowniach z więcej niż jednym obiegiem.

• Koszt inwestycji: 12 000-18 000 zł
• Moc elektryczna: kocioł 8-18 kW, regulacja modulowana
• CWU: obsługiwana priorytetowo przez kocioł gazowy
• Skomplikowanie montażu: średnio-wysokie

Sprzęgło wybiera się zawsze, gdy w domu funkcjonują co najmniej dwa obiegi grzewcze, na przykład grzejniki na piętrze i podłogówka na parterze. Pozwala też w przyszłości rozbudować układ o trzecie źródło ciepła bez konieczności przerabiania hydrauliki.

Wariant 4: Kocioł elektryczny jako podgrzewacz wstępny CWU

Kocioł gazowy obsługuje obieg grzewczy i jest głównym źródłem ciepła, natomiast bojler elektryczny z grzałką podgrzewa wodę użytkową w zasobniku. Bojler włącza się w okresach wysokiej produkcji PV, korzystając z sygnału sterującego z falownika. Gdy instalacja fotowoltaiczna nie produkuje prądu, CWU grzeje kocioł gazowy.

• Koszt inwestycji: 6 000-12 000 zł
• Moc elektryczna: grzałka w zasobniku 2-3 kW
• CWU: priorytetowo bojler elektryczny w słoneczne dni, poza nimi kocioł gazowy
• Skomplikowanie montażu: niskie

Kluczowy warunek to zasobnik z możliwością montażu grzałki. Modele bez mufy 1 1/2 cala na grzałkę nie nadają się do tego wariantu, nawet jeśli ich pojemność i izolacja cieplna wyglądają atrakcyjnie. Przed zakupem warto sprawdzić w dokumentacji, czy producent przewiduje współpracę z zewnętrzną grzałką.

Wariant 5: Pełna integracja ze sterownikiem PV i zegarem dobowym

Najbardziej zaawansowana konfiguracja obejmuje kocioł elektryczny z wbudowanym licznikiem energii, sterownik komunikujący się z falownikiem przez protokół Modbus albo EEBus, zegar dobowy oraz zawory trójdrogowe z siłownikami. Układ automatycznie wybiera źródło ciepła na podstawie produkcji PV, taryfy energetycznej i temperatury zewnętrznej.

• Koszt inwestycji: 18 000-28 000 zł
• Moc elektryczna: kocioł 9-24 kW, regulacja płynna co 1 kW
• CWU: zarządzana niezależnie, priorytet fotowoltaiczny
• Skomplikowanie montażu: wysokie, wymaga projektu automatyki

Taki układ opłaca się przy instalacji PV powyżej 10 kWp i rocznym zużyciu gazu przekraczającym 12 000 kWh. Dla mniejszych systemów koszt sterowników i automatyki zwraca się dopiero po kilku latach, jeśli w ogóle.

Ciepła woda użytkowa logika sterowania i typowe pułapki

W typowej kotłowni hybrydowej zasobnik CWU ma dwie wężownice albo mufę pod grzałkę. Gdy piec elektryczny pracuje, automatyka powinna przełączyć zawór trójdrogowy tak, by gorąca woda płynęła do zasobnika zamiast do grzejników. Bez tego priorytet CWU nie działa i dom nagrzewa się, podczas gdy kran z zimną wodą się nie kończy.

Sygnalizacja z falownika może być zero-jedynkowa (przekaźnik załączany po przekroczeniu progu mocy, na przykład 3 kW) albo ciągła (wartość mocy chwilowej przesyłana przez Modbus). W pierwszym przypadku kocioł elektryczny włącza się i wyłącza skokowo. W drugim sterownik dobiera moc grzewczą proporcjonalnie do nadwyżki, co pozwala uniknąć skoków prądu z sieci.

Zegar dobowy w roli dodatkowego kryterium to stary, ale skuteczny mechanizm. Ustawia się w nim przedziały czasowe, w których kocioł elektryczny ma priorytet (typowo od 10:00 do 15:00 w okresie letnim), a poza nimi CWU grzeje kocioł gazowy. Prosta logika, niezależna od protokołów komunikacyjnych, działająca nawet przy awarii falownika.

Zasobniki bez mufy na grzałkę elektryczną nie nadają się do współpracy z fotowoltaiką w układzie CWU. Próba montażu grzałki przez króciec spustowy albo w miejsce anody magnezowej grozi przegrzaniem zbiornika i utratą gwarancji. Przed zakupem zasobnika warto zajrzeć do karty katalogowej i sprawdzić obecność przyłącza 1 1/2 cala.

Checklist przed zakupem

Moc przyłącza. Suma mocy wszystkich urządzeń w domu nie może przekraczać wartości zabezpieczenia przedlicznikowego. Dla pieca elektrycznego 9 kW i standardowych odbiorników wartość ta wynosi minimum 17-18 kW, co oznacza konieczność wniosku o zwiększenie mocy przyłącza u operatora.

Cel ogrzewania. Inwestycja zwraca się najszybciej, gdy celem jest autokonsumpcja energii z fotowoltaiki. Gdy priorytetem jest wyłącznie awaryjność, prostsze i tańsze okazują się warianty 1 lub 4. Gdy celem jest pełna niezależność energetyczna, jedynym sensownym wyborem pozostaje wariant 5.

Typ instalacji elektrycznej. TN-C, TN-C-S czy TN-S każdy z tych układów wymaga innego podejścia do zabezpieczeń różnicowoprądowych. W starszych domach z instalacją TN-C konieczna jest modernizacja do TN-C-S przed podłączeniem pieca elektrycznego.

Przegląd instalacji elektrycznej. Pomiary impedancji pętli zwarcia, rezystancji izolacji oraz działania wyłączników różnicowoprądowych to warunek bezpiecznej eksploatacji. Raport z przeglądu powinien potwierdzać, że instalacja jest w stanie przyjąć dodatkowe obciążenie 6-12 kW.

Warunki techniczne operatora sieci dystrybucyjnej. Operatorzy w Polsce różnie podchodzą do kwestii przyłączenia instalacji z kotłem elektrycznym o mocy powyżej 12 kW. Część wymaga dodatkowej umowy, część ogranicza moc przyłączeniową do standardowych 13,8 kW. Wniosek o warunki przyłączenia składa się jeszcze przed zakupem urządzenia.

Dobór urządzeń w praktyce

Piece elektryczne do kotłowni domowej dzielą się na trzy grupy cenowe. W segmencie ekonomicznym (2 500-4 500 zł) dominują urządzenia o mocy 6-9 kW z podstawową regulacją binarną i mechanicznym termostatem. W segmencie średnim (4 500-7 500 zł) pojawiają się piece z modulacją mocy co 1 kW, wbudowanym licznikiem energii oraz komunikacją Modbus. Segment premium (7 500-14 000 zł) oferuje modele z dotykowym panelem, zdalnym sterowaniem przez aplikację i pełną integracją z falownikami hybrydowymi.

Akcesoria niezbędne do poprawnego montażu obejmują: grupę pompową z zaworem mieszającym (1 200-2 200 zł), sprzęgło hydrauliczne o średnicy dopasowanej do mocy (800-1 800 zł), zawory zwrotne (kilkadziesiąt złotych za sztukę, montowane na każdym powrocie do źródła), zawory trójdrogowe z siłownikami (400-900 zł) oraz termostaty pokojowe z wejściem zewnętrznym (200-600 zł za sztukę).

Ścieżka decyzji w trzech krokach

Przy instalacji PV do 5 kWp najlepszy stosunek nakładu do efektu daje wariant 1 z grzejnikami konwektorowymi. Koszt inwestycji zwraca się w ciągu 3-4 sezonów grzewczych, a montaż nie wymaga ingerencji w istniejącą instalację gazową.

Przy PV o mocy 5-10 kWp sensowny wybór to wariant 2 z trójnikiem albo wariant 4 z bojlerem i grzałką. Trójnik sprawdza się w domach z jednym obiegiem grzewczym, bojler w domach nastawionych na maksymalną autokonsumpcję CWU w sezonie letnim.

Przy PV powyżej 10 kWp pełną integrację z automatyką PV-ready (wariant 5) uzasadnia wolumen nadwyżek. Sprzęgło hydrauliczne pozwala podłączyć dodatkowe obiegi, a kocioł elektryczny z płynną modulacją mocy nie powoduje skoków napięcia w instalacji.

Kocioł gazowy w takim układzie przestaje być jedynym źródłem ciepła i staje się zabezpieczeniem na mroźne dni oraz okresy niskiej produkcji PV. Kocioł elektryczny przejmuje gros pracy w sezonie przejściowym i letnim, kiedy fotowoltaika produkuje najwięcej energii.

Przed podjęciem ostatecznej decyzji warto zlecić audyt istniejącej instalacji grzewczej i elektrycznej. Projektant z uprawnieniami dobierze moc urządzeń do rzeczywistego zapotrzebowania cieplnego budynku, a nie do jego powierzchni, oraz wskaże, czy zwiększenie mocy przyłącza jest w danej lokalizacji technicznie wykonalne i opłacalne. Bez takiego audytu nawet najlepiej dobrany sprzęt będzie pracował poniżej swoich możliwości albo przegrzewał dom.
