Kabel w ziemi bez stresu: przepisy, głębokości i odległości, które musisz znać

Jaki kabel do ziemi wybrać, żeby nie żałować za rok

YKY to jedyny rozsądny wybór do gruntu w instalacjach niskiego napięcia. Jego żółto-zielona powłoka zewnętrzna z polietylenu sieciowanego (XLPE) jest odporna na wilgoć, kwasy humusowe i mechaniczne naciski, które w ciągu dekady zniszczyłyby klasyczny YDYp. Kabel płaski z PVC, tak wygodny pod tynkiem, w ziemi nasiąka, twardnieje i po kilku sezonach zaczyna pękać na zagięciach. Dlatego normy zakładowe większości zakładów energetycznych dopuszczają w gruncie wyłącznie przewody z izolacją XLPE i powłoką zewnętrzną odporną na korozję chemiczną.

• Jaki kabel do ziemi wybrać, żeby nie żałować za rok
• Na jakiej głębokości zakopać kabel elektryczny w ziemi
• Odległości kabla od rurociągu, gazu i innych instalacji podziemnych
• Rów kablowy krok po kroku, czyli jak ułożyć kabel bez dramatów
• Ochrona kabla, czego nie wolno pominąć
• Formalności, czyli co zgłosić i jakie dokumenty zebrać
• Ile to kosztuje i kiedy warto oddać robotę fachowcom

Przekrój dobiera się do mocy, nie do długości. Dla typowego przyłącza domowego o mocy do 8 kW wystarczy YKY 5×10 mm², a przy zasilaniu samej altanki z oświetleniem wystarczy YKY 3×2,5 mm². Zasada jest prosta: gęstość prądu w miedzi nie powinna przekraczać 4-6 A na mm², bo przy większych wartościach izolacja XLPE zaczyna starzeć się termicznie szybciej. Każdy dodatkowy milimetr kwadratowy to niższa rezystancja, mniejszy spadek napięcia i niższe straty energii przez cały okres eksploatacji.

Nie warto oszczędzać na kablu. Różnica między najtańszym YKY a flagowym produktem renomowanej wytwórni to zwykle 15-20%, a czas eksploatacji rośnie z 25 do ponad 40 lat. Powłoka zewnętrzna tańszych wyrobów bywa cieńsza o 0,3-0,5 mm, co przy nacisku gruntu i kamieni przekłada się na mikropęknięcia już po 8-10 latach.

Kable 0,4 kV obsługują wszystkie przyłącza domowe i ogrodowe. Przewody 1 kV wchodzą do gruntu tylko wtedy, gdy w grę wchodzi obciążenie powyżej 50 kW albo odległość od transformatora przekracza 300 m. W przydomowych realiach 0,4 kV wystarczy praktycznie zawsze.

Na jakiej głębokości zakopać kabel elektryczny w ziemi

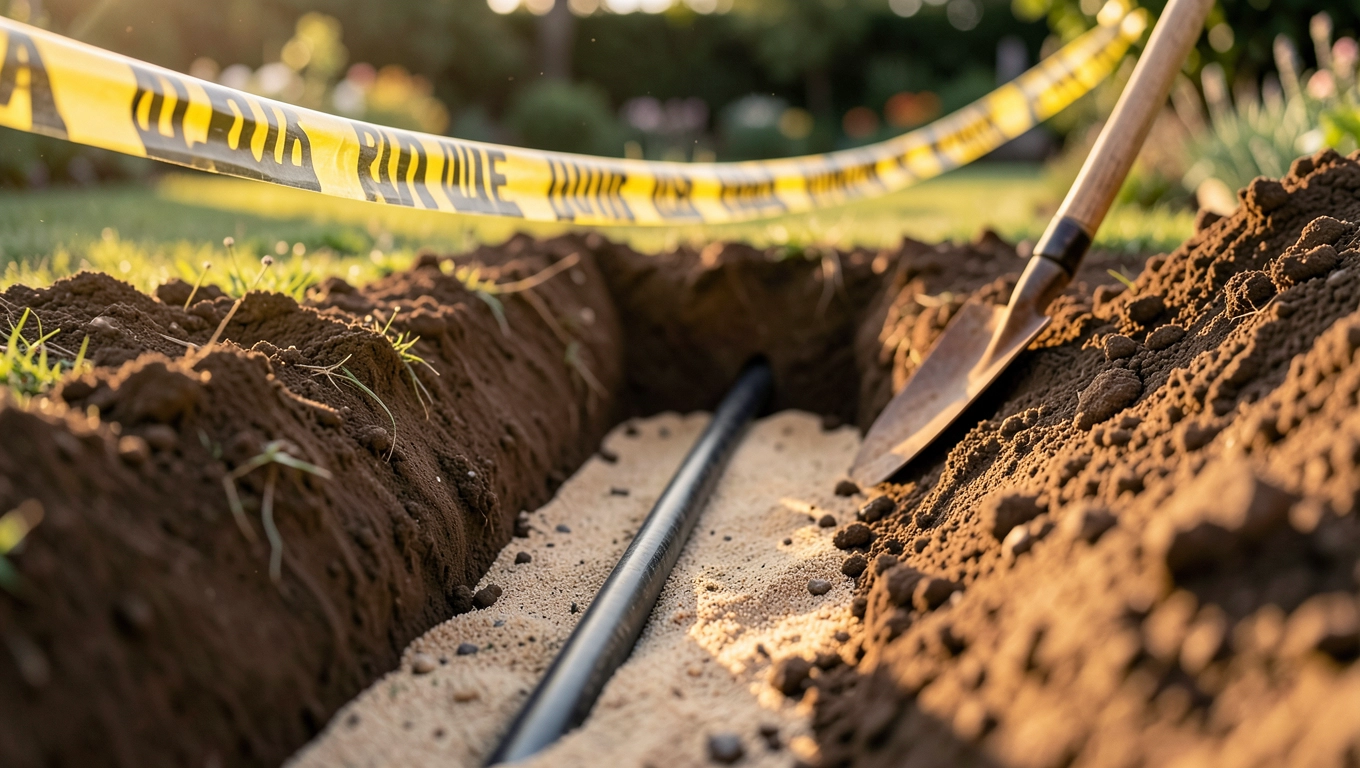

Norma PN-E-05100 mówi jasno: kabel niskiego napięcia musi leżeć minimum 60 cm pod powierzchnią gruntu. Wystarczy pomyśleć, co robi się z ziemią przez dwie dekady kopanie fundamentów pod altanę, wbijanie palików, wkopywanie obrzeży trawnikowych i głębokość staje się oczywista. Płytsze ułożenie to proszenie się o przerwanie izolacji przy pierwszym poważniejszym wbiciu łopaty.

Pod jezdniami i wjazdami głębokość rośnie do 80-100 cm, bo dynamiczne obciążenie od pojazdu przenosi się na grunt niżej niż nacisk statyczny. Warstwa ścieralna nawierzchni i podbudowa tłumią wibracje, ale nie eliminują ich w 100%. Pod chodnikami wystarczy 25 cm, bo brak tam obciążeń pionowych, a kabel dodatkowo chroni warstwa kostki brukowej i podsypka cementowo-piaskowa.

Piasek pod kablem i nad nim nie jest kaprysem wykonawcy. Drobny, płukany piasek o frakcji 0-2 mm rozkłada naprężenia mechaniczne, a jego wilgotność poprawia odprowadzanie ciepła z żył roboczych. Każdy kamień większy niż 5 cm to potencjalny punkt nacisku, który po latach wgniecie powłokę kabla.

Folię ostrzegawczą kładzie się 25-30 cm nad kablem, nie bezpośrednio na nim. Ma wytrzymać kontakt z łopatą na tyle, by wykonawca zobaczył ją i zatrzymał się, zanim uszkodzi izolację. Kolor niebieski nie jest przypadkowy to kolor przewidziany dla instalacji elektrycznych, stosowany powszechnie w Europie.

Odległości kabla od rurociągu, gazu i innych instalacji podziemnych

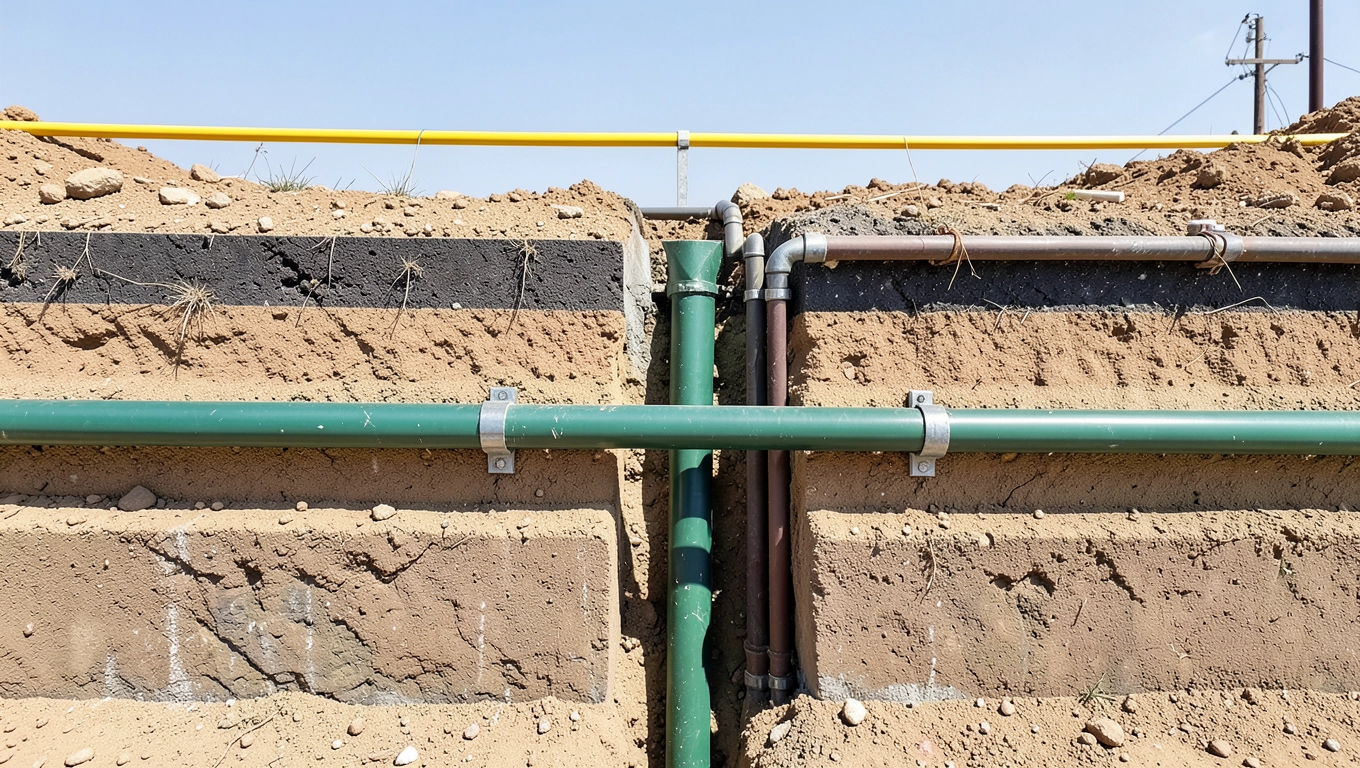

Polska norma PN-E-05100 i przepisy lokalnych zakładów energetycznych regulują każdą istotną kolizję. Minimalna odległość kabla elektroenergetycznego od gazociągu to 25 cm wzdłuż trasy i 40 cm przy skrzyżowaniu, a od wodociągu odpowiednio 50 cm i 30 cm. W praktyce każdy gestor sieci ma własne warunki techniczne, które potrafią zaostrzać normy o 10-20 cm.

Krzyżowanie pod kątem prostym (90°) to nie ozdobnik, lecz wymóg bezpieczeństwa. Skośne skrzyżowanie zwiększa strefę kontaktu, a w razie awarii jednej instalacji uszkodzenie drugiej staje się bardziej prawdopodobne. Wykonawcy stosują kąt 60-90°, przy czym 90° daje najmniejszą strefę kolizji.

Przed kopaniem koniecznie zamów mapę do celów projektowych w starostwie (geodezyjna mapa zasadnicza) lub w systemie GESUT. Mapa pokaże wszystkie istniejące sieci podziemne w obrębie działki. Bez niej grasz w rosyjską ruletkę z łopatą i szpadlem. Koszt mapy to zwykle 50-150 PLN, a oszczędność czasu i nerwów bezcenna.

Uwaga: przekop kontrolny w miejscach podejrzewanej kolizji to nie fanaberia. Po wytyczeniu trasy geodeta przyjeżdża i ręcznie odsłania grunt w punktach newralgicznych, żeby potwierdzić faktyczny przebieg sąsiednich instalacji. Jedna godzina pracy geodety kosztuje mniej niż naprawa zerwanego gazociągu.

Rów kablowy krok po kroku, czyli jak ułożyć kabel bez dramatów

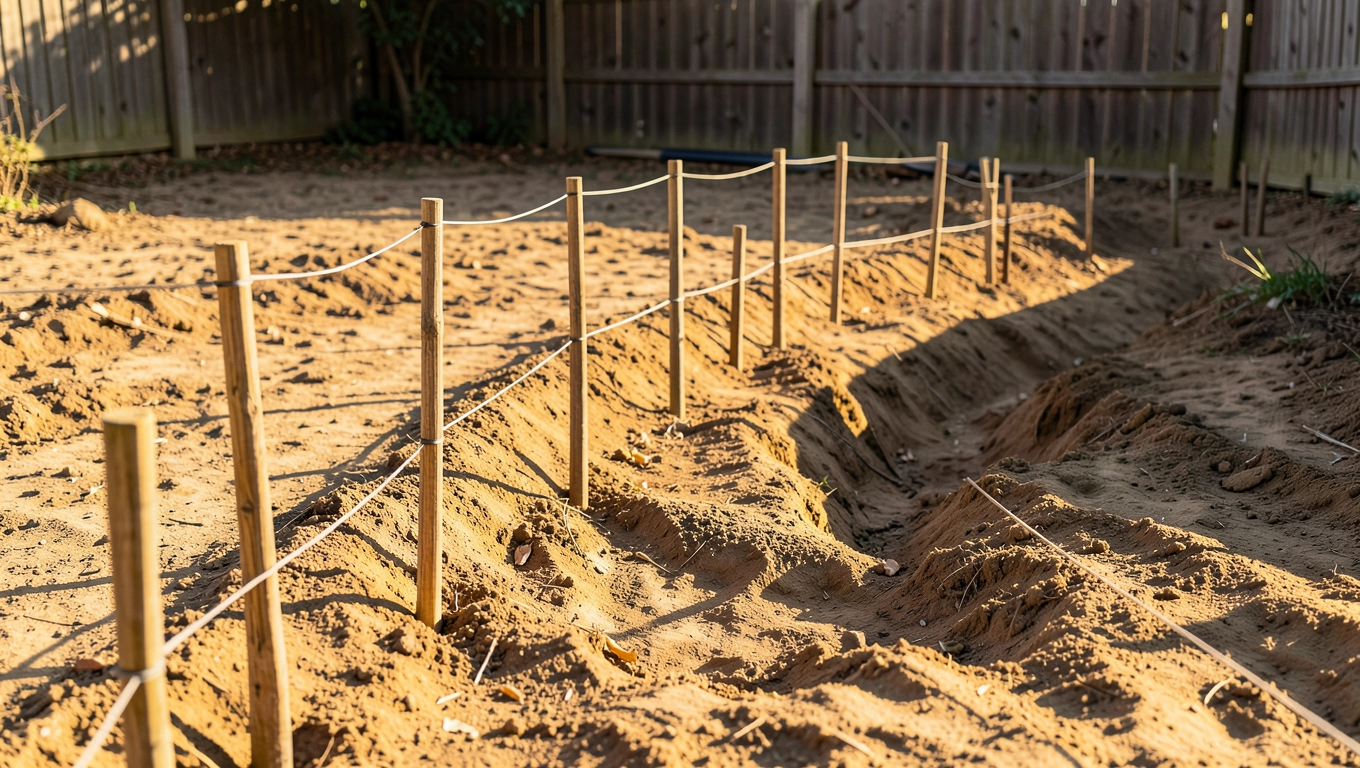

Zacznij od wytyczenia trasy palikami i sznurkiem. Trasa powinna biec linią możliwie prostą, z łagodnymi łukami o promieniu co najmniej 10-krotności średnicy kabla. Każde zagięcie pod ostrym kątem to punkt, w którym izolacja pracuje przy układaniu i przy rozszerzalności cieplnej. Potem wykop rów o głębokości 60-100 cm w zależności od lokalizacji, a na dno wsyp 10 cm piasku i wyrównaj grabiami.

Kabel rozwijaj z bębna powoli, bez szarpania, najlepiej z rolkami prowadzącymi na dnie rowu. Przy budynku zostaw zapas 1-1,5 m, bo wejście do rozdzielni wymaga marginesu na ewentualne skrócenie lub naprawę. Kabel układaj faliście, a nie na naciąg, ponieważ grunt pracuje sezonowo wysycha i pęcznieje a fala kompensuje te ruchy bez naprężeń mechanicznych.

Po ułożeniu wykonaj pomiary elektryczne. Rezystancja izolacji polowej dla kabla 0,4 kV powinna przekraczać 0,5 MΩ na kilometr żyły, a w praktyce przy dobrym kablu i suchym gruncie osiąga 10-50 MΩ. Pomiary robi się miernikiem napięcia stałego 500 V lub 1000 V, wynik wpisuje do protokołu pomiarów. Bez tego protokołu Zakład Energetyczny nie podpisze odbioru.

Zasypka przebiega w trzech etapach: najpierw 10 cm piasku nad kablem (znów drobny, płukany), potem warstwa gruntu rodzimego pozbawiona kamieni i gruzu, a na końcu folia ostrzegawcza niebieska na głębokości 25-30 cm. Zagęszczenie każdej warstwy ubijakiem ręcznym lub lekką płytą wibracyjną zapobiega późniejszym osiadaniu i nierównościom trawnika.

Ochrona kabla, czego nie wolno pominąć

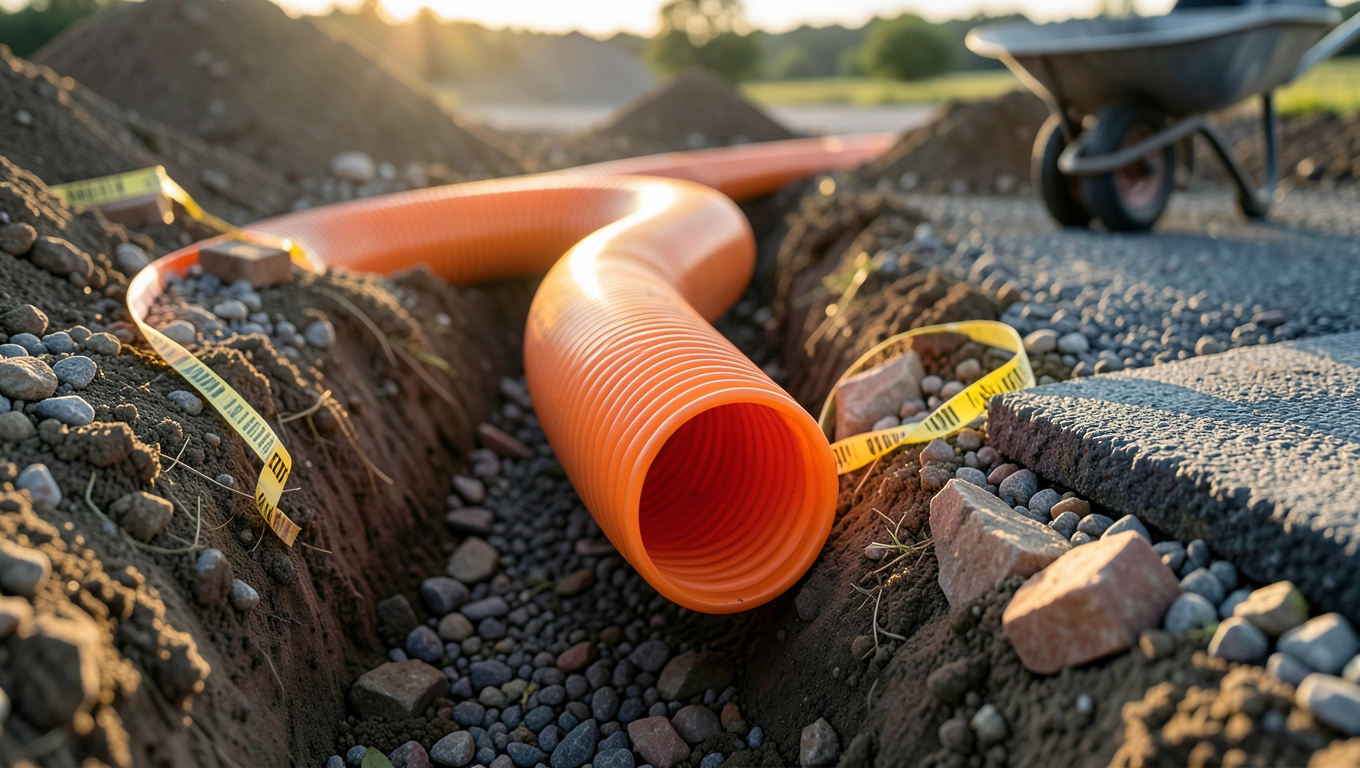

Rura ochronna to obowiązek przy każdym przejściu pod drogą, chodnikiem i wjazdem. Najczęściej stosuje się DVK 75 (sztywna rura PVC) lub Arot PS 75 (rura karbowana, elastyczna). Końcówki rury wyprowadza się minimum 50 cm poza nawierzchnię utwardzoną, a kabel w środku powinien mieć luz umożliwiający swobodne wyciągnięcie w razie awarii.

Zabezpieczenie nadprądowe w rozdzielni dobiera się do przekroju kabla. Dla YKY 5×10 mm² stosuje się wyłącznik trójfazowy B 25 A, a dla YKY 3×2,5 mm² B 16 A. Charakterystyka B chroni kabel przed przeciążeniem w czasie krótszym niż nagrzanie izolacji do temperatury destrukcji. Bez tego zabezpieczenia zwarcie na końcu linii nie wyłączy zasilania, zanim kabel stopi się w ziemi.

Wyłącznik różnicowoprądowy 30 mA na początku linii to absolutne minimum ochrony przeciwporażeniowej. Reaguje na prąd upływowy 30 mA w czasie poniżej 30 ms szybciej niż serce człowieka zdąży wejść w migotanie komór przy rażeniu. W ogrodzie, gdzie trawa mokra po deszczu stoi nad kablem, brak różnicówki to proszenie się o tragedię.

Uziemienie kabla w gruncie nie jest wymagane dla kabli z izolacją XLPE, bo ich żyła ochronna PE pełni funkcję ochronną wewnątrz powłoki. Ale jeśli kable współpracują z metalowymi obudowami rozdzielni lub słupami oświetleniowymi, każdy metalowy element wymaga osobnego uziomu o rezystancji poniżej 30 Ω (dla instalacji TN-S).

Najczęstsze błędy, które kosztują fortunę

• Ułożenie kabla płytszego niż 60 cm pod trawnikiem pierwsza okazja do uszkodzenia przy okopaniu rabaty.
• Brak folii ostrzegawczej wykonawca przyszłego pokolenia przebije kabel bez ostrzeżenia.
• Użycie kabla YDYp zamiast YKY izolacja PVC nasiąka i pęka po 8-12 latach.
• Brak rury ochronnej pod wjazdem dynamiczne obciążenie zgniata kabel w ciągu 5-7 lat.
• Brak protokołu pomiarów izolacji bez niego nie odbierzesz instalacji w Zakładzie Energetycznym.

Formalności, czyli co zgłosić i jakie dokumenty zebrać

Przyłącze do budynku wymaga zgłoszenia do lokalnego Operatora Sieci Dystrybucyjnej jeszcze przed kopaniem. Do wniosku dołączasz mapę zasadniczą z naniesioną trasą, schemat jednokreskowy rozdzielni oraz dane o mocy przyłączeniowej. Bez zgody operatora wykopanie rowu kablowego na jego terenie to samowola budowlana z karą do 5 tys. PLN.

Po ułożeniu kabla geodeta wykonuje inwentaryzację powykonawczą mierzy faktyczny przebieg i nanosi go na mapę zasadniczą. Wynik trafia do Państwowego Zasobu Geodezyjnego i Kartograficznego. Koszt takiej usługi to 200-500 PLN, a jej brak uniemożliwia zarejestrowanie przyłącza w ewidencji.

Elektryk z uprawnieniami SEP (grupa 1, eksploatacja) wystawia protokół pomiarów: rezystancji izolacji, impedancji pętli zwarcia, działania wyłącznika różnicowoprądowego. Ten dokument jest wymagany do odbioru przyłącza i stanowi podstawę do podpisania umowy na dostawę energii. Bez niego Zakład Energetyczny nie założy licznika.

Ile to kosztuje i kiedy warto oddać robotę fachowcom

Materiały dla przyłącza domowego (YKY 5×10 mm², 25 mb) to wydatek rzędu 950-1 200 PLN. Robocizna z wykopem rowu, ułożeniem kabla, podsypką i zasypką kosztuje 80-150 PLN za metr bieżący. Całość przyłącza 25 mb to 3 000-5 500 PLN, a po doliczeniu pomiarów, dokumentacji i opłat przyłączeniowych kwota rośnie do 6 000-10 000 PLN.

Samodzielne wykonanie ma sens przy oświetleniu ogrodu na dystansie do 10 mb. Dłuższe linie, przejścia pod drogami, skrzyżowania z gazociągiem i przyłącza domowe oddaj elektrykowi z uprawnieniami SEP. Błąd przy przejściu pod wjazdem albo kolizja z gazem to koszt dziesięciokrotnie wyższy niż oszczędność na robociźnie.

Checklist do pobrania

Kabel YKY właściwego przekroju, rura DVK 75 na przejściach, folia ostrzegawcza niebieska, piasek płukany 0-2 mm, mapa geodezyjna, uzgodnienia z gestorami, protokół pomiarów SEP, inwentaryzacja geodezyjna, zgłoszenie do Zakładu Energetycznego. Głębokość 60 cm (80-100 cm pod wjazdem), odległości 25 cm od gazu i 50 cm od wody, kąt 90° przy skrzyżowaniach, zapas 1-1,5 m przy budynku, kabel faliście, nie na naciąg.

Układanie kabla elektrycznego w ziemi bez zgodności z przepisami to ryzyko kar administracyjnych, problemów z ubezpieczycielem w razie pożaru i realne zagrożenie życia. Trzymanie się normy PN-E-05100, warunków technicznych operatora i zasad sztuki instalacyjnej to jedyna droga, żeby kabel służył bezawaryjnie przez 40 lat. Przed wbiciem łopaty w ziemię otwórz mapę, zadzwoń do geodety i zmierz trasę z dokładnością do centymetra. Pół dnia papierkowej roboty oszczędza lata nerwów i tysiące złotych na naprawy.

Źródła danych i przepisy: Polska Norma PN-E-05100 (instalacje elektryczne niskiego napięcia), norma N SEP-E-004 (elektroenergetyczne linie kablowe), Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), warunki techniczne przyłączenia do sieci dystrybucyjnych (Tauron Dystrybucja, PGE Dystrybucja, Enea Operator, Energa Operator oficjalne strony www operatorów), geodezyjna mapa zasadnicza dostępna w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej. Artykuł ma charakter informacyjny i nie zastępuje projektu budowlanego ani konsultacji z uprawnionym elektrykiem.
