Kabel do przyłącza elektrycznego – jaki wybrać i jak ułożyć w 2026

Jak ułożyć kabel energetyczny w ziemi krok po kroku

Zanim łopata wbije się w grunt, potrzebujesz papierów. Mapa do celów projektowych, warunki przyłączenia wydane przez zakład energetyczny i projekt uzgodniony z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, jeśli trasa przecina strefy zagrożone wybuchem. Bez tych trzech dokumentów nawet perfekcyjny wykop będzie samowolą budowlaną, a ubezpieczyciel w razie awarii wypłaci odszkodowanie warte tyle, co zużyta folia ostrzegawcza.

• Jak ułożyć kabel energetyczny w ziemi krok po kroku
• YKY czy YAKY porównanie techniczne i dobór do mocy przyłącza
• Dobór przekroju kabla do mocy i długości przyłącza
• Pomiar rezystancji izolacji i odbiór przyłącza
• Najczęstsze błędy przy układaniu kabli w ziemi
• Kosztorys orientacyjny przyłącza energetycznego
• Checklisty inwestora

Trasę wytyczasz palikami i farbą, zachowując minimalne odległości od innych sieci. Pozioma separacja od gazociągu wynosi co najmniej 25 cm, od wodociągu 20 cm, a od kabli teletechnicznych 15 cm. Przy skrzyżowaniach pionowych utrzymuj 8 cm światła między osłonami, a jeśli warunki gruntowe nie pozwalają, montujesz rurę dwudzielną AROT PS dostępną w różnych średnicach.

Rowy kopiesz na głębokość 70-80 cm w gruncie normalnym, 90-100 cm pod jezdniami i 50 cm w lekkim piaszczystym podłożu, o ile trasa nie jest obciążona ruchem kołowym. Dno formujesz łyżką płasko, bez kamieni mogących przebić powłokę PVC. Na dno sypiesz 10 cm piasku o frakcji 0-2 mm, układasz kabel z zapasem 1,5% długości na kompensację termiczną, przykrywasz kolejną 10-centymetrową warstwą piasku, a na wierzch kładziesz niebieską folię ostrzegawczą o szerokości 25-30 cm, by przyszły kopacz wiedział, że 30 cm niżej czeka napięcie.

Przepust do budynku wykonujesz z rury karbowanej PVC peszel o średnicy wewnętrznej 80-110 mm, zależnie od przekroju kabla. Rurę wmurowujesz w ścianę z lekkim spadkiem na zewnątrz, wlot uszczelniasz pianką poliuretanową lub masą plastyczną, by deszczówka nie wędrowała do rozdzielni. Ten detal, choć kosztuje pięć złotych, ratuje rozdzielnię przed zwarciem podczas ulewy.

Zasypkę wykonujesz gruntem rodzimym, bez gruzu i kamieni większych niż 5 cm, ubijając warstwami po 20 cm. Po zasypaniu zlecasz pomiary elektryczne uprawnionej firmie z certyfikatem SEP, bo samodzielne mierniki mogą dawać wyniki równe dokładności chińskiego multimetru z Allegro.

YKY czy YAKY porównanie techniczne i dobór do mocy przyłącza

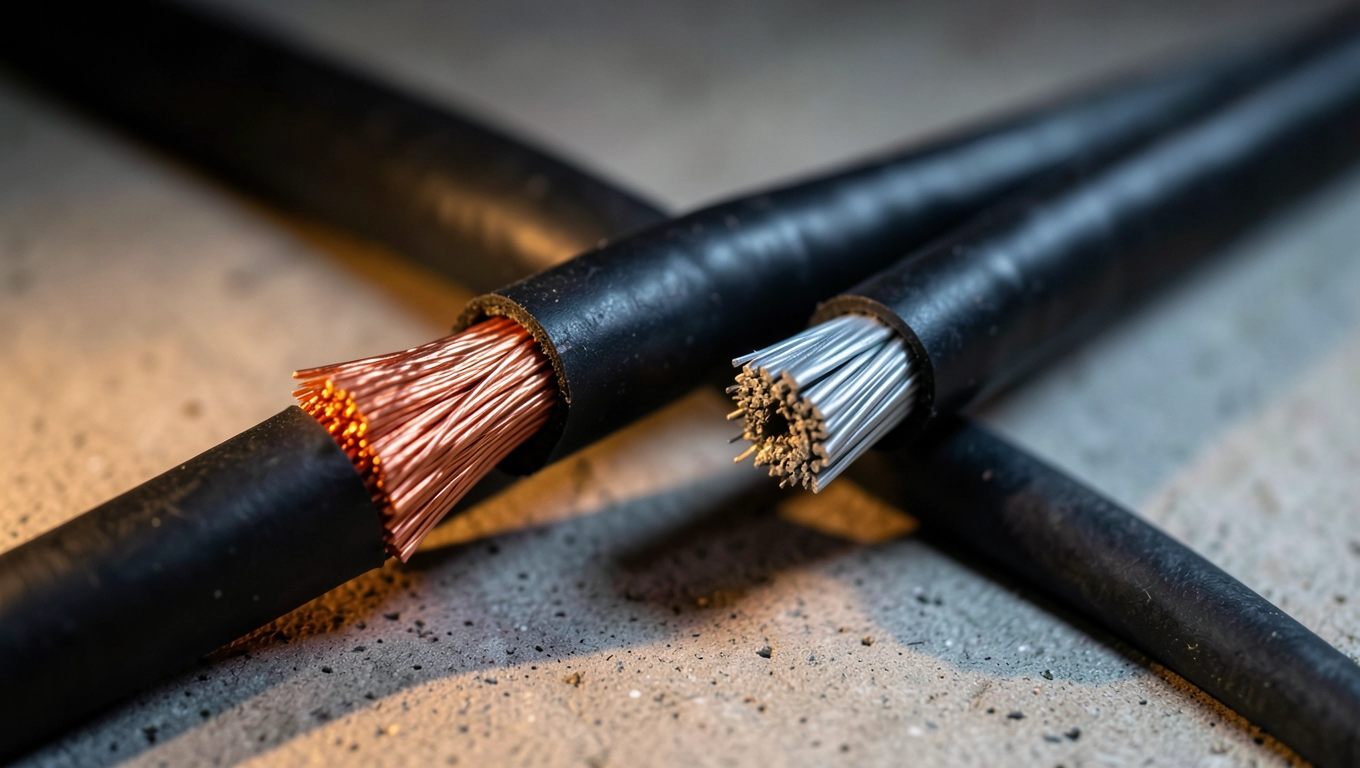

W polskich warunkach królują dwa typy kabli: YKY z żyłami miedzianymi oraz YAKY z rdzeniami aluminiowymi. Oba spełniają normę PN-HD 603 S1, pracują przy napięciu znamionowym 0,6/1 kV i nadają się do układania bezpośrednio w gruncie. Różnica tkwi w fizyce przewodzenia: miedź ma rezystywność 0,0172 Ω·mm²/m, aluminium 0,0282 Ω·mm²/m, więc ten sam prąd popłynie przez kabel aluminiowy o prawie 70% większym przekroju.

Przyłącza domowe o mocy do 15 kW obsłużysz kablem YKY 5×10 mm², który utrzymuje spadek napięcia poniżej 1% na dystansie 30 m. Dla mocy 20-25 kW sięgasz po YKY 5×16 mm², a powyżej 30 kW stosujesz już YKY 5×25 mm². Aluminium wymaga skoku o jeden rozmiar: YAKY 5×16 mm² zastępuje YKY 5×10 mm², bo przy tym samym przekroju nagrzewa się o 12°C więcej przy pełnym obciążeniu. Temperatura pracy kabla to 90°C dla żyły, 250°C przy zwarciu trwającym do 5 sekund, co wynika z właściwości izolacji XLPE.

Aluminium nie stosujesz w gruntach o pH poniżej 5 i powyżej 8,5, bo korozja w ciągu dekady zje żyły do rdzenia. Miedź toleruje pH 4-9, więc w typowych gliniastych i piaszczystych glebach środkowej Polski pracuje bez szwanku. Jeśli planujesz rozdzielnię z zabezpieczeniami nadprądowymi 25 A, miedź 10 mm² da ci komfort, aluminium 16 mm² wymaga precyzyjnego doboru wkładki, by nie przegrzać złącza.

Dobór przekroju kabla do mocy i długości przyłącza

Przekrój żyły wyznaczasz z wzoru na spadek napięcia, a nie z tabelki producenta, bo producent podaje obciążalność długotrwałą, nie straty. Spadek napięcia liczysz jako ΔU = (2 × L × I × ρ) / S, gdzie L to długość trasy w metrach, I prąd obciążenia, ρ rezystywność materiału, S przekrój. Dopuszczalny spadek wynosi 1% dla obwodów domowych, czyli 230 mV na 230 V.

Przyłącze o mocy 12 kW na dystansie 40 m wymaga YKY 5×10 mm², co daje spadek 0,8%. Skrócisz trasę do 25 m, wystarczy 5×6 mm², ale trasa i tak wychodzi z ziemi przy rozdzielni. Rozdzielcza różnica pojawia się przy 50 m: 5×10 mm² daje 1,2% spadku, 5×16 mm² mieści się w 0,75%. Ta różnica to 90 zł na materiale, ale oszczędność na rachunkach za prąd wyniesie 12-18 zł rocznie, przez 30 lat użytkowania zwraca się bez żadnych kalkulatorów.

Tabela doboru przekroju YKY 5-żyłowego

Kiedy sięgnąć po AROT

Rura osłonowa AROT DVR 75 czarna lub czerwona wchodzi do gry przy skrzyżowaniach z innymi kablami oraz w miejscach, gdzie kabel wychodzi z ziemi pod kątem ostrym. Promień gięcia kabla YKY 5×10 mm² wynosi 150 mm, bez osłony gięcie pod ostrym kątem ściska izolację i w ciągu 5 lat powstaje mikropęknięcie, przez które wnika wilgoć. AROT rozwiązuje problem mechanicznie, nie pozwala zagiąć kabla poniżej bezpiecznego promienia, bo rura ma sztywność obwodową SN8.

Pomiar rezystancji izolacji i odbiór przyłącza

Pomiary wykonujesz miernikiem izolacji o napięciu probierczym 2,5 kV DC, najczęściej Sonel MIC-10 lub Kyoritsu 3125. Każdą żyłę mierzysz względem pozostałych połączonych razem i względem ziemi, wynik odczytujesz po 60 sekundach stabilizacji. Norma N-SEP-E-004 wymaga minimum 20 MΩ, dobry kabel nowy pokazuje powyżej 200 MΩ, a kabel po 10 latach w gruncie nie powinien spaść poniżej 10 MΩ.

Przed pomiarem odłączasz kabel od rozdzielni obu końców, bo inaczej mierzysz rezystancję izolacji razem z urządzeniami, które mogą przejść test, ale nie odzwierciedlają stanu samego kabla. Wynik poniżej 5 MΩ oznacza konieczność zlokalizowania uszkodzenia mostem Wheastona lub metodą impulsową TDR, inaczej podłączenie napięcia skończy się przebiciem i pożarem w rozdzielni.

Oprócz izolacji sprawdzasz ciągłość żył fazowych, ochronnej i neutralnej oraz rezystancję pętli zwarcia, która dla zabezpieczenia 25 A nie powinna przekraczać 0,4 Ω. Miernik z funkcją pętli zwarcia (np. Sonel MPI-530) wykonuje wszystkie pomiary w jednym przejściu, co skraca czas odbioru do 40 minut. Pomiary okresowe powtarzasz co 5 lat dla instalacji domowych, co 3 lata w budynkach użyteczności publicznej, zgodnie z Rozporządzeniem Ministra Energii z 2017 roku.

Z pomiarów sporządzasz protokół w trzech egzemplarzach: dla zakładu energetycznego, dla własnej dokumentacji powykonawczej i dla ubezpieczyciela. Protokół bez pieczątki firmy z certyfikatem SEP i numerem ewidencyjnym GUNB jest nieważny, a zakład energetyczny nie załączy napięcia bez tego dokumentu. Koszt pomiarów dla przyłącza domowego to 250-450 zł, w zależności od regionu, co stanowi 2% wartości całej inwestycji, a oszczędza 100% problemów przy odbiorze.

Najczęstsze błędy przy układaniu kabli w ziemi

Pominięcie folii ostrzegawczej kusi, bo kosztuje 0,80 zł/m, ale 90% awarii kabli energetycznych w Polsce wynika z przebić łopatą podczas prac ogrodowych. Folia leży 25-30 cm nad kablem, czyli dokładnie tam, gdzie kopie przeciętny właściciel działki sadząc tuje. Brak folii oznacza brak ochrony prawnej przy szkodzie, bo ubezpieczyciel uzna, że nie oznakowałeś trasy.

Brak podsypki piaskowej prowadzi do mechanicznego uszkodzenia powłoki przez ostre kamienie. Kabel YKY ma powłokę PVC o grubości 2,4 mm, która wytrzyma nacisk 4 kN/m, ale kamień 5 cm pod ciężarem 20 cm gruntu przekracza tę wartość w ciągu 3 lat. Piasek 0-2 mm rozprowadza nacisk równomiernie, to ten sam mechanizm, który sprawia, że fundamenty budynków stawia się na podsypce.

Promień gięcia poniżej normy to cichy zabójca. YKY 5×10 mm² wymaga promienia 10-krotności średnicy zewnętrznej, czyli 15 cm. Zagięcie do 5 cm powoduje ściśnięcie izolacji od wewnątrz na granicy plastyczności, w ciągu 2-3 lat powstaje mikropęknięcie, które przepuszcza wilgoć i w końcu zwiera żyłę z ziemią. Przy układaniu warto rozłożyć kabel na słońcu, by się nagrzał, wtedy PVC staje się plastyczny i łatwiej zachować właściwy łuk.

Kosztorys orientacyjny przyłącza energetycznego

Koszt materiałów dla przyłącza 15 kW o długości 30 m zamyka się w przedziale 2 800-3 800 zł. Kabel YKY 5×10 mm² to 28-35 zł/m, 30 m daje 900-1 050 zł. Piasek 0-2 mm w workach big-bag 1 t (wystarcza na 50 m trasy) kosztuje 180 zł, folia ostrzegawcza 30 m to 25 zł, rura AROT 75 mm 6 m to 90 zł, peszel do przepustu 4 m to 65 zł, mufy i złączki 250-400 zł, folia kubełkowa do zabezpieczenia muru 120 zł. Do tego dochodzi opłata przyłączeniowa zakładu energetycznego, która wynosi od 1 200 do 2 500 zł, zależnie od operatora systemu dystrybucyjnego.

Robocizna kopania rowu to 60-90 zł/m w zależności od gruntu, w glinie 30% drożej niż w piasku. Układanie kabla z podsypką i folią to 30-45 zł/m, pomiary i dokumentacja 250-450 zł. Łącznie przyłącze 30 m zamykasz w budżecie 6 500-9 800 zł, przy czym koszt materiałów stanowi 40%, robocizna 35%, opłaty administracyjne 25%. Te proporcje są stałe od 2018 roku, drożeje wszystko, ale w tym samym tempie.

Checklisty inwestora

Przed kopaniem sprawdź: warunki przyłączenia, mapa do celów projektowych, projekt z wpisami do dziennika budowy, uzgodnienia z właścicielami sąsiednich działek, zawiadomienie Zakładu Górniczo-Geologicznego jeśli trasa przebiega w strefie ochrony ujęcia wody, obecność i rzędne istniejącego uzbrojenia podziemnego. Bez tych sześciu punktów nie ruszaj z łopatą, bo mandat za zniszczenie kabla światłowodowego Orange to 25 000 zł, a przerwanie gazociągu kończy się aresztem.

Po ułożeniu, przed zasypaniem: średnica kabla zgodna z projektem, brak uszkodzeń mechanicznych powłoki, podsypka piaskowa 10 cm pod i nad kablem, folia ostrzegawcza 25 cm nad kablem, zapas kabla 1,5% długości na wyprostowanie, oznakowanie trasy geodezyjne z inwentaryzacją powykonawczą. Zaniedbanie geodezji oznacza niezgodność z mapą zasadniczą, a urząd gminy nie zamyka dziennika budowy bez geodezyjnej inwentaryzacji.

Przed zgłoszeniem do odbioru: protokół pomiarów rezystancji izolacji, protokół pomiarów pętli zwarcia, schemat rozdzielni z zabezpieczeniami, dokumentacja techniczno-ruchowa kabla, oświadczenie kierownika budowy o zgodności z projektem, dziennik budowy z wpisem o zakończeniu prac.

Przyłącze kablowe wykonujesz zgodnie z normą N-SEP-E-004 „Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa", która określa głębokości, odległości i warunki skrzyżowań. Warunki techniczne przyłączenia wydaje zakład energetyczny na podstawie ustawy Prawo energetyczne z 10 kwietnia 1997 r. z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, definiuje wymagania dla przepustów kablowych przez przegrody budowlane.

PN-EN 50575 obowiązuje od 2017 roku i dotyczy wyrobów budowlanych kabli, wymaga oznakowania CE i klasy reakcji na ogień. PN-HD 603 S1 to zharmonizowana norma wyrobu dla kabli energetycznych o napięciu znamionowym do 1 kV, stosowana powszechnie przez producentów działających na rynku unijnym. Wszystkie te regulacje łączy zasada: kabel do przyłącza elektrycznego w ziemi to inwestycja na 30-40 lat, a każdy etap od projektu po pomiary decyduje, czy ta inwestycja przetrwa dekadę czy trzy dekady.

Przed rozpoczęciem robót skonsultuj projekt z uprawnionym projektantem elektrykiem, a po ułożeniu zleć pomiary firmie z certyfikatem SEP. Dobrze wykonane przyłącze kosztuje 10% więcej niż to robione na skróty, ale różnica między 6 500 a 9 800 zł to cena spokojnego snu przez następne trzydzieści lat.

Źródła danych i regulacji: Norma N-SEP-E-004 (Polski Komitet Elektrotechniczny), PN-HD 603 S1, PN-EN 50575, ustawa Prawo energetyczne z 10 kwietnia 1997 r. (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Rozporządzenie Ministra Energii z 6 listopada 2017 r. w sprawie wymagań technicznych dla sieci elektroenergetycznych (Dz.U. 2017 poz. 2163). Strony referencyjne: sep.com.pl, pkn.pl, isap.sejm.gov.pl, gov.pl/web/klimat.
