Jak przygotować bezpieczne miejsce z urządzeniami elektrycznymi?

Masz do wykonania zadanie przy urządzeniu, które generuje napięcie i właśnie wtedy pojawia się ten nieprzyjemny dreszcz: czy na pewno wszystko jest zabezpieczone, czy nie przeoczono czegoś, co może skończyć się porażeniem lub zwarciem. Przygotowanie miejsca pracy przy urządzeniach elektrycznych to nie formalność, którą można załatwić machnięciem ręki to zestaw konkretnych czynności, które dosłownie stoją między tobą a poważnym wypadkiem. Wbrew pozorom nie chodzi o żmudne procedury, lecz o logiczny ciąg kroków, które można opanować raz, a stosować świadomie przy każdej kolejnej interwencji.

• Sprawdzenie izolacji przewodów i wtyczek przed pracą
• Zapewnienie suchego i czystego środowiska na stanowisku roboczym
• Wyłączenie zasilania i stosowanie narzędzi izolowanych
• Regularne przeglądy i konserwacja urządzeń elektrycznych
• Jakie są zasady przygotowania miejsca pracy przy urządzeniach elektrycznych

Sprawdzenie izolacji przewodów i wtyczek przed pracą

Izolacja to pierwsza i najważniejsza bariera między przewodnikiem a człowiekiem w momencie gdy warstwa ochronna traci szczelność, ryzyko porażenia rośnie lawinowo. Przed przystąpieniem do jakiejkolwiek pracy przy urządzeniu elektrycznym należy wzrokowo ocenić stan każdego kabla: czy nie ma widocznych przetarć, pęknięć rubberowej otuliny ani miejsc, w których przewodnika są odsłonięte. Najczęściej uszkodzenia pojawiają się w pobliżu wtyczek, przy zagięciach oraz w miejscach narażonych na mechaniczne obciążenie tam właśnie izolacja pracuje najintensywniej.

Podczas inspekcji wtyczek zwróć uwagę na obudowę czy nie jest popękana, czy styki nie są wygięte lub pokryte śniedzą, która świadczy o utlenianiu się metalu pod wpływem wilgoci. Luz w połączeniu wtyczki z gniazdem generuje iskrzenie, a iskrzenie w obecności materiałów palnych to przepis na pożar. Drobiazgowa kontrola trwa dosłownie chwilę, a może uchronić przed sytuacją, w której urządzenie, wydawałoby się sprawne, staje się źródłem smużącego dymu tuż przed rozpoczęciem właściwej pracy.

Mechanizm starzenia się izolacji wynika z chemii tworzyw sztucznych pod wpływem ciepła generowanego przez przepływający prąd oraz promieniowania UV z otoczenia, wiązania polimerowe stopniowo ulegają degradacji. Klasyfikacja wytrzymałościowa kabli określana jest przez normy PN-EN 50565-1, które definiują maksymalną temperaturę pracy poszczególnych typów izolacji. Przewody gumowe starzeją się szybciej niż polwinitowe, szczególnie w środowiskach o podwyższonej temperaturze różnica ta ma znaczenie przy planowaniu okresów wymiany.

W praktyce przemysłowej stosuje się próbę napięciową z użyciem miernika izolacji (megomomierza), który przepuszcza przez przewód kontrolowane napięcie i mierzy opór przeciekowy. Wartość poniżej 1 MΩ przy napięciu probierczym 500 V DC oznacza, że izolacja nie spełnia wymagań bezpieczeństwa. Dla domowych warunków wystarczy dokładna oględzina i test polegający na delikatnym zgięciu kabla jeśli pod palcami wyczuwalne jest kruchanie lub pękanie wewnętrznych warstw, przewód należy wymienić natychmiast.

Wymiana zużytych elementów

Zużyta wtyczka lub uszkodzony odcinek kabla nie kwalifikują się do naprawy taśmą izolacyjną takie rozwiązanie tymczasowe kończy się średnio po trzech miesiącach, gdy taśma zaczyna się odklejać pod wpływem temperatury. Wymiana wtyczki to koszt od 15 do 40 PLN za sztukę w zależności od jakości styków i obudowy, przy czym model z bolcem uziemiającym zapewnia dodatkową ochronę w przypadku awarii wewnętrznej urządzenia. Warto zainwestować w wtyczki z homologacją ich obudowy wykonane są z samogasnącego tworzywa, co ogranicza rozprzestrienianie się ognia.

Przy wymianie fragmentu przewodu najlepszym rozwiązaniem jest zastosowanie gotowego odcinka zakończonego fabrycznie wtyczką i gniazdem, co eliminuje konieczność lutowania w warunkach polowych. Przekrój żyły dobiera się do planowanego obciążenia dla urządzeń do 2000 W wystarcza przewód 3×1,5 mm², dla mocniejszych odbiorników potrzeba już 3×2,5 mm². Zbyt cienki przewód pod obciążeniem generuje straty cieplne, które przyspieszają degradację izolacji.

Zapewnienie suchego i czystego środowiska na stanowisku roboczym

Wilgoć to największy wróg bezpieczeństwa elektrycznego woda przewodzi prąd nawet wtedy, gdy urządzenie jest wyłączone z sieci, a krople kondensacyjne na powierzchni przewodników tworzą mostek elektrolityczny. Dlatego miejsce pracy przy urządzeniach elektrycznych musi być suche nie tylko w sensie braku widocznych kałuż, ale również wolne od podwyższonej wilgotności powietrza, która w polskich warunkach zimowych potrafi przekraczać 70% w pomieszczeniach nieogrzewanych. Przed rozpoczęciem pracy warto wietrzyć pomieszczenie przez kilkanaście minut lub użyć wentylatora wymuszającego cyrkulację powietrza.

Suchość środowiska ma też wymiar chemiczny wilgotne powietrze przyspiesza korozję styków, rozpuszcza agresywne substancje z powierzchni elementów metalowych i tworzy mikroskopijne ścieżki przeciekowe na PCB urządzeń elektronicznych. Korozja na stykach wyłączników zwiększa ich rezystancję przejścia, co przy przepływie prądu generuje lokalne przegrzewanie klasyczny scenariusz pożaru w rozdzielniach elektrycznych budynków mieszkalnych.

Przygotowanie stanowiska roboczego wymaga usunięcia wszystkich substancji przewodzących z bezpośredniego otoczenia mowa o opiłkach metali, trocinach, pyłach przemysłowych oraz resztkach chemikaliów, które mogą reagować z izolacją. Szczególną uwagę trzeba zachować przy pracach w warsztatach mechanicznych, gdzie oleje i smary stanowią naturalny element środowiska, a ich obecność przy gniazdkach i przewodach jest zaproszeniem do awarii.

Organizacja przestrzeni roboczej

Dobrze przygotowane stanowisko to takie, na którym swobodnie manewrujesz obiema rękami, nie musisz pochylać się nad przewodami leżącymi na podłodze i masz zapewnione oświetlenie kierunkowe padające dokładnie w miejsce, którym aktualnie się zajmujesz. Minimalna odległość robocza od źródeł wody, rur i elementów metalowych wynosi 1 metr to odległość, przy której ewentualny łuk elektryczny nie przeniesie się na przewodzące struktury. Jeśli pracujesz w ciasnej kotłowni, zastosuj przegródki izolacyjne z tworzywa lub gumy, które fizycznie odseparują strefę pracy od elementów metalowych.

Przygotowując miejsce na narzędzia i elementy wymienne, zadbaj o to, by nie leżały one bezpośrednio na podłożu przewodzącym metalowa blacha czy beton to doskonałe przewodniki w przypadku upuszczenia narzędzia pod napięciem. Specjalne maty izolacyjne z gumy nitrylowej o grubości 3 mm i twardości 60 Shore A stanowią barierę dla napięć do 5000 V, co w warunkach domowych i warsztatowych w pełni wystarcza. Koszt maty 60×90 cm to wydatek rzędu 80-120 PLN jednorazowa inwestycja, która chroni przez lata.

Warto też zadbać o czystość dłoni pot z palców zawiera chlorki i kwasy organiczne, które w kontakcie z elementami pod napięciem tworzą elektrolit. Przed przystąpieniem do pracy umyj ręce wodą z mydłem, osusz je dokładnie, a następnie nałóż rękawice ochronne z dzianiny bawełnianej pod spód wchłoną one wilgoć naturalnie występującą na skórze. Drobiazg, który naprawdę ma znaczenie.

Wyłączenie zasilania i stosowanie narzędzi izolowanych

Odłączenie urządzenia od źródła zasilania to krok, który wydaje się oczywisty, a mimo to statystyki wypadków przy pracy z elektrycznością wskazują, że aż 30% incydentów związanych z porażeniem zdarza się właśnie w sytuacji, gdy pracownik był przekonany, że wyłączył zasilanie, a nie zrobił tego skutecznie. Dlatego nie wystarczy wyłączyć przycisku na obudowie trzeba fizycznie wyciągnąć wtyczkę z gniazda i najlepiej zabezpieczyć gniazdo przed przypadkowym włączeniem przez osobę postronną.

W instalacjach stacjonarnych, gdzie urządzenie podłączone jest na stałe, procedura wygląda inaczej: najpierw identyfikujesz odpowiedni wyłącznik w rozdzielni, odłączasz obwód, a następnie blokujesz wyłącznik w pozycji wyłączonej przy użyciu opaski z plombą lub kłódki w profesjonalnym slangu nazywa się to procedurą lockout/tagout. Plomba informacyjna z datą i nazwiskiem osoby pracującej zapobiega pomyłkom przywracania zasilania przez innych domowników lub współpracowników.

Narzędzia z izolacją jak je rozpoznać i stosować

Narzędzia izolowane przeznaczone do pracy pod napięciem do 1000 V AC oznaczone są podwójną izolacją klasy II i spełniają wymagania normy PN-EN 60900, która definiuje między innymi wytrzymałość dielektryczną powłoki (wytrzymuje napięcie probiercze 10 000 V przez minutę). Przy zakupie szukaj wytłoczonego oznaczenia na rękojeści: symbolu podwójnego kwadratu, wartości napięcia maksymalnego oraz numeru normy. Nieakredytowane podróbki z marketów budowlanych często wytrzymują napięcie probiercze rzędu 500 V różnica w porównaniu z normą jest dramatyczna.

Użytkowanie narzędzi izolowanych podlega kilku zasadom, których naruszenie skutkuje utratą właściwości ochronnych. Nie zginać izolacji na uchwycie, nie nakładać dodatkowych taśm na rękojeść, nie używać narzędzia, gdy izolacja wykazuje choćby minimalne pęknięcie wilgoć wnika w mikrouszkodzenia błyskawicznie. Po każdym użyciu oczyść narzędzie z zabrudzeń i sprawdź pod kątem drobnych defektów, przesuwając palcem wzdłuż całej powierzchni izolacji.

Mechanizm działania izolacji narzędziowej opiera się na właściwościach dielektrycznych elastomerów wzmocnionych gum syntetycznych, które pod wpływem pola elektrycznego ulegają polaryzacji, nie przewodząc prądu. Grubość izolacji rzędu 2 mm przy napięciu roboczym 230 V zapewnia współczynnik bezpieczeństwa minimum 40 innymi słowy, izolacja wytrzymuje napięcie wielokrotnie przekraczające to, z którym faktycznie styka się narzędzie. To właśnie dlatego warto zainwestować w sprawdzony sprzęt, a nie szukać oszczędności przy zakupie.

Procedura weryfikacji braku napięcia

Wyłączenie zasilania i odłączenie przewodu to dopiero połowa procedury przed dotknięciem jakiegokolwiek elementu przewodzącego trzeba physicalnie sprawdzić, czy napięcie na pewno nie występuje. Służy do tego próbnik napięcia lub miernik uniwersalny ustawiony na pomiar napięcia przemiennego. Pomiar wykonuje się zawsze dwukrotnie: raz aby potwierdzić obecność napięcia (dla pewności, że przyrząd działa), drugi raz aby potwierdzić jego brak po wyłączeniu.

Przy pracy w układach trójfazowych szczególną uwagę trzeba zwrócić na wszystkie trzy przewody fazowe oraz przewód neutralny zdarzają się instalacje, w których wyłącznik odcina tylko jedną fazę, a na pozostałych napięcie pozostaje. Weryfikacja za pomocą miernika z cęgowym pomiarem prądu pozwala stwierdzić, czy przez przewód płynie jakikolwiek prąd, co jednoznacznie świadczy o tym, że obwód jest zasilony. Przyrząd cęgowy to koszt od 150 PLN za podstawowy model wydatek, który zwraca się przy pierwszym uniknięciu wypadku.

Regularne przeglądy i konserwacja urządzeń elektrycznych

Każde urządzenie elektryczne, niezależnie od tego, czy mówimy o profesjonalnej maszynie przemysłowej, czy domowym komposterze, wymaga okresowych przeglądów technicznych. Częstotliwość tych przeglądów zależy od intensywności eksploatacji oraz warunków środowiskowych, w jakich urządzenie pracuje. W przypadku maszyn przemysłowych norma PN-EN 60204-1 zaleca przegląd zerowy przed pierwszym uruchomieniem, a następnie okresowe kontrole w cyklu rocznym dla warunków standardowych i kwartalnym dla środowisk agresywnych wilgotnych, pyłnych lub o podwyższonej temperaturze.

W warunkach domowych przegląd instalacji elektrycznej powinien obejmować przynajmniej raz na pięć lat kontrolę stanu rozdzielnicy, gniazd wtykowych i punktów oświetleniowych. Zlecenie takiej kontroli uprawnionemu elektrykowi kosztuje od 200 do 500 PLN w zależności od wielkości mieszkania to ułamek kosztów, jakie generuje pożar spowodowany awarią instalacji. Podczas przeglądu elektryk mierzy rezystancję izolacji, sprawdza skuteczność zerowania i ocenia luzy w połączeniach śrubowych, które z czasem osłabiają styk.

Dokumentacja przeglądów

Protokół z przeglądu powinien zawierać datę wykonania, osobę przeprowadzającą badanie, wyniki pomiarów w formie liczbowej oraz ewentualne zalecenia naprawcze. Protokół ten ma wartość nie tylko formalną w przypadku awarii lub wypadku stanowi dowód, że właściciel lub zarządca działał zgodnie z zasadami należytej staranności. W budynkach użyteczności publicznej brak aktualnej dokumentacji przeglądów może skutkować konsekwencjami prawnymi, w tym cofnięciem pozwolenia na użytkowanie obiektu.

Przy dokumentowaniu przeglądów warto prowadzić rejestr w formie elektronicznej tabela z datą, typem urządzenia, wynikiem badania i statusem (sprawne / wymaga naprawy / wycofane z eksploatacji) pozwala śledzić historię każdego sprzętu. System taki nie wymaga skomplikowanego oprogramowania wystarczy arkusz kalkulacyjny, który automatycznie sortuje pozycje według terminu kolejnego przeglądu. Dla użytkowników posiadających kilkanaście urządzeń to bezcenne narzędzie organizacyjne.

Znaczenie szkoleń i świadomości

Nawet najlepiej przygotowane miejsce pracy i najwyższej jakości sprzęt nie zagwarantują bezpieczeństwa, jeśli osoba wykonująca zadanie nie zna podstaw fizyki elektryczności. Zrozumienie mechanizmu porażenia że prąd płynie wyłącznie w zamkniętym obwodzie, że ciało ludzkie ma opór rzędu 1000-100 000 Ω w zależności od wilgotności skóry, że nawet napięcie 230 V przy odpowiednich warunkach może okazać się śmiertelne zmienia sposób myślenia o każdym z pozornie błahych kroków przygotowawczych.

Pracodawcy zgodnie z Kodeksem pracy oraz rozporządzeniem w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu maszyn i urządzeń technicznych są zobowiązani do zapewnienia pracownikom przeszkolenia w zakresie bezpieczeństwa elektrycznego. Szkolenie okresowe powinno odbywać się nie rzadziej niż co 12 miesięcy i obejmować zarówno część teoretyczną, jak i praktyczne ćwiczenia z zakresu procedur ratunkowych. Koszt takiego szkolenia to wydatek rzędu 300-600 PLN za osobę, a zwrot z inwestycji mierzony jest w ludzkich życiach.

Zasady przygotowania miejsca pracy przy urządzeniach elektrycznych tworzą spójny system, w którym każdy element wzajemnie się uzupełnia sprawdzenie izolacji, suchość środowiska, odłączenie zasilania, właściwe narzędzia i regularne przeglądy. Zaniedbienie choćby jednego z tych filarów sprawia, że pozostałe tracą skuteczność. Dlatego podejście do bezpieczeństwa elektrycznego nigdy nie powinno być połowiczne.

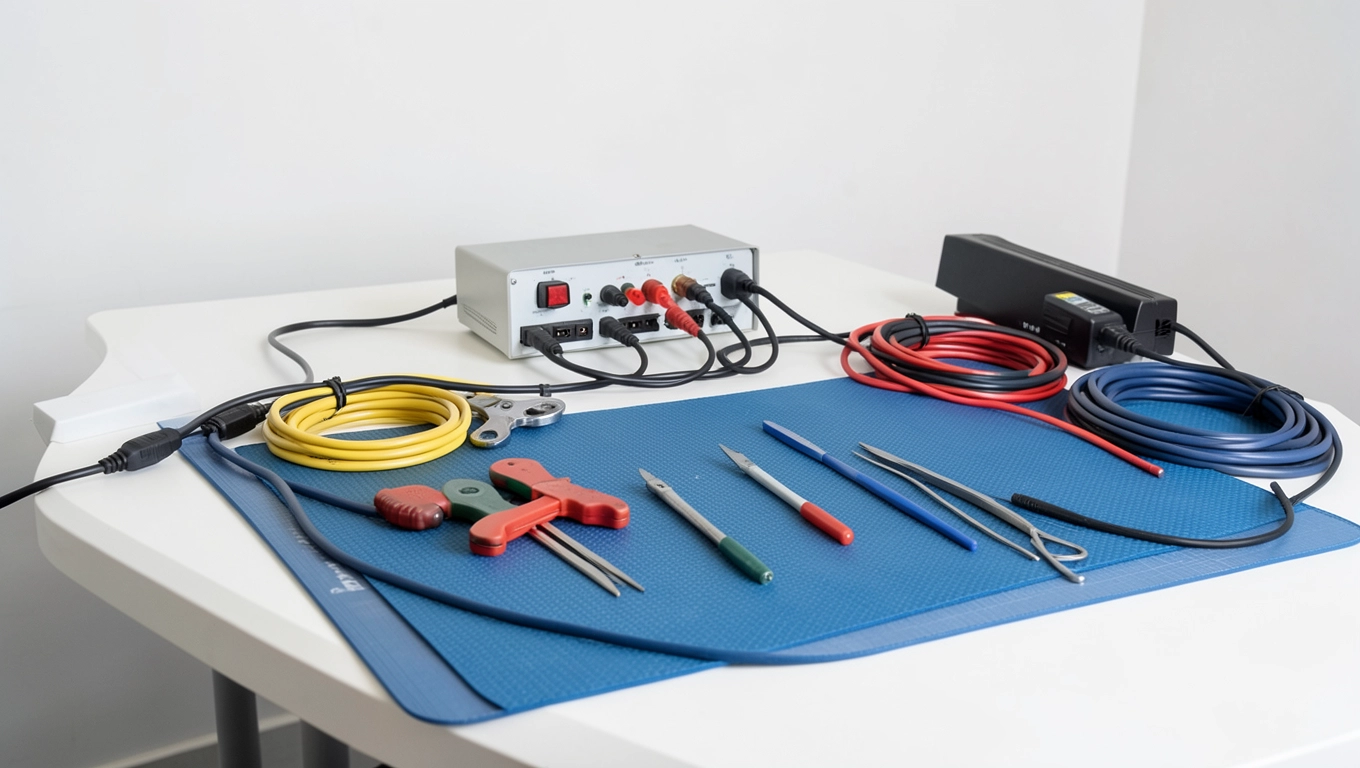

Jakie są zasady przygotowania miejsca pracy przy urządzeniach elektrycznych
