Jaki kabel do elektrozaczepu furtki sprawdzi się najlepiej

Dobór kabla do elektrozaczepu to pozornie prosta sprawa, która w praktyce decyduje o tym, czy furtka otworzy się za pierwszym razem, czy po trzecim dzwonku gościa i pryśnięciu zniecierpliwienia. Zbyt cienki przewód na długim odcinku powoduje spadek napięcia, elektrozaczep szarpie zamiast odpychać język, a po dwóch latach zaczyna iskrzyć na styku. Poniżej konkretne liczby, tabela przekrojów, schemat prowadzenia w ziemi i po elewacji oraz pięć najczęstszych błędów, które widuję przy odbiorach.

• Kabel do elektrozaczepu 12V jaki przekrój przy danej odległości
• Jak prowadzić kabel do elektrozaczepu w ziemi i po elewacji
• Najczęstsze błędy przy doborze przewodu do elektrozaczepu
• Dobór zasilacza i wideodomofonu pod kabel od domofonu do furtki
• Checklista zakupowa przed montażem

Kabel do elektrozaczepu 12V jaki przekrój przy danej odległości

Większość elektrozaczepów pracuje na napięciu 12V DC, rzadziej na 24V AC. Im niższe napięcie, tym większy wpływ rezystancji przewodu na faktyczne parametry pracy cewki. Dlatego kluczowy jest przekrój żyły, a nie koszt samego kabla.

Przekrój 2 × 0,5 mm² wystarcza co najwyżej do 5 metrów od zasilacza. Przy 15 metrach spadek napięcia sięga już 2 V, a elektrozaczep zamiast odpychać język z siłą 30 kG, pracuje z mocą 18 kG czyli przy pierwszym podmuchu wiatru zatrzaśnięcie wraca do pozycji zamkniętej. Przekrój 0,75 mm² i 1,0 mm² to realne minimum dla typowej furtki oddalonej od domu o 10-25 metrów.

Żyła miedziana (Cu) jest jedynym rozsądnym wyborem. Aluminium i CCA (miedziowana stal) wytrzymują niższe temperatury, mają wyższą rezystywność i po roku w warunkach wilgoci pokrywają się warstwą tlenku, co pogarsza styk. Na kablu oszczędzi się kilkanaście złotych, ale na wymianie elektrozaczepu po dwóch sezonach kilkaset.

Przy typowym poborze cewki 0,4-0,6 A wartość z ostatniej kolumny mówi wprost: na końcu kabla do elektrozaczepu 12V napięcie nie powinno spaść poniżej 11,5 V. Jeśli tak się dzieje, elektrozaczep nie odpuka albo wydaje suchy trzask zamiast wyraźnego klapnięcia.

YTDY (drut, linka wewnętrzna) sprawdza się w korytkach i peszelach, bo jest giętki i łatwo go ciągnąć przez rurę osłonową. YTKSY (ekranowany) wybiera się, gdy ten sam kabel niesie sygnał audio domofonu albo magistralę wideodomofonu ekran chroni przed zakłóceniami z kabli 230V prowadzonych równolegle. UTP/FTP stosuje się wyłącznie do transmisji wideo IP w systemach wideodomofonowych.

Uwaga: promienie UV rozkładają powłokę PVC w klasycznym YTDY w ciągu 4-6 lat. Jeśli kabel prowadzony jest po elewacji bez osłony, wybierz wersję oznaczoną UV-stabilized lub prowadź go w peszelu odpornym na warunki atmosferyczne.

Jak prowadzić kabel do elektrozaczepu w ziemi i po elewacji

Sposób prowadzenia wpływa nie tylko na trwałość, ale też na późniejszą możliwość wymiany kabla bez kucia ogrodu. Najczęściej stosowane trasy to: w gruncie w rurze osłonowej, po elewacji w korytkach albo przez słupek furtki. Każda z nich ma swoje ograniczenia.

Pod ziemią kabel powinien trafić do rury osłonowej DVK lub sztywnego peszla. Minimalna głębokość to 40 cm dla trawnika i 60 cm pod podjazdem, zgodnie z normą PN-HD 60364. Sam kabel ziemny YKY (odpowiednik YDY z wzmocnioną izolacją) leży w rurze, nie bezpośrednio w gruncie, bo wilgoć i mechaniczne naprężenia od gruntu po 8-10 latach rozciągają powłokę. Rura chroni też przed gryzoniami, które chętnie podgryzają PVC.

Po elewacji najlepiej sprawdzają się korytka natynkowe z PVC lub aluminium. Kabel YTDY prowadzony w korytku da się w każdej chwili wymienić bez kucia ściany. W peszelu elastycznym warto zostawić linkę pilotującą (cienką linkę stalową), którą w razie potrzeby wyciąga się nowy przewód do elektrozaczepu.

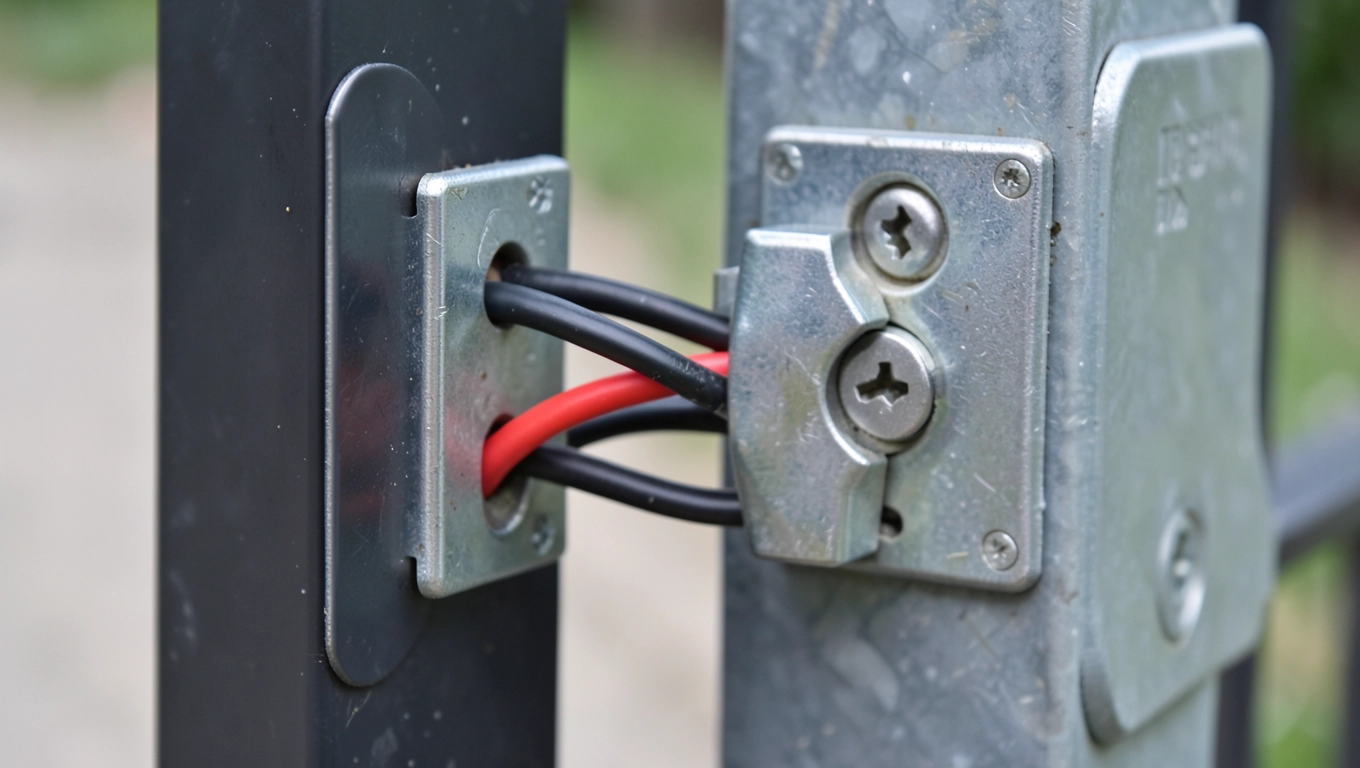

Przez słupek furtki kabel przeciąga się przez przepust gumowy o średnicy minimum 12 mm. Promień gięcia nie może być mniejszy niż 5-krotność średnicy kabla, bo przy mrozie powłoka pęknie dokładnie w miejscu zagięcia. Zostawienie pętli serwisowej o długości 15-20 cm przy słupku pozwala na kompensację ruchów termicznych furki i ewentualną wymianę końcówki.

Kluczowa zasada: separacja od kabli 230V. Minimalna odległość to 20 cm przy skrzyżowaniu i prowadzeniu równoległym. Najlepiej poprowadzić obie instalacje w oddzielnych peszelach. Dlaczego? Pole elektromagnetyczne z kabla 230V indukuje napięcie w żyłach sygnałowych, a w skrajnym przypadku wprowadza zakłócenia do audio domofonu albo powoduje spontaniczne otwarcia zaczepu.

Najczęstsze błędy przy doborze przewodu do elektrozaczepu

Najczęstsza przyczyna awarii to nie sam elektrozaczep, lecz kabel. Cewka zaczepu pobiera prąd impulsowo, w chwili otwarcia nawet 1 A, więc nawet niewielki spadek napięcia daje odczuwalny spadek siły. Poniżej pięć błędów, które najczęściej widuję podczas przeglądów.

Za cienki kabel na długim odcinku. Przy 30 metrach i przekroju 0,75 mm² spadek napięcia wynosi 1,4 V. Wydaje się niewiele, ale cewka pracuje wtedy z mocą niższą o 22%. Elektrozaczep nie otwiera drzwi od razu, tylko szarpie. Po dwóch latach takiej pracy styk w zaczepie się wypala i trzeba wymieniać cały mechanizm.

Skręcanie żył zamiast lutowania. Skrętka luźna pod złączką śrubową po roku tworzy warstwę tlenku miedzi, która ogranicza przepływ prądu. Rezystancja wzrasta, kabel grzeje się w miejscu styku, a elektrozaczep dostaje coraz mniej napięcia. Luty lub złączka zaciskana (np. Wago 221) eliminują ten problem.

Brak zapasu przy słupku. Furtka pracuje, słupek drga, kabel sztywny bez pętli serwisowej pęka w miejscu przepustu po pierwszej zimie. Minimalny zapas to 15 cm luźnej długości po obu stronach przepustu.

Zasilanie elektrozaczepu z zasilacza wideodomofonu bez bufora. Wideodomofon pobiera 0,7 A, elektrozaczep chwilowo 1 A. Zasilacz impulsowy 12V 1,5 A bez bufora po prostu nie wyrabia, napięcie siada do 10 V, kamera się wyłącza w chwili otwarcia furtki. Rozwiązaniem jest zasilacz buforowy 12V 2,5 A albo osobny zasilacz dla elektrozaczepu, sterowany przekaźnikiem z kasety wideodomofonu.

Brak diody prostowniczej przy zaczepach AC. Elektrozaczepy 24V AC bez mostka prostowniczego na cewce wytwarzają silne szpilki napięcia, które po kilku miesiącach przepalają styki przekaźnika w kasecie domofonu. Przy wersji 12V DC nie jest to konieczne cewka jest zasilana prądem stałym, więc szpilki nie występują.

Wskazówka: jeśli furtka stoi dalej niż 25 metrów od domu, rozważ zaczep z cewką o niskim poborze (0,2-0,3 A) albo lokalny zasilacz 12V umieszczony przy słupku, zasilany kablem 230V 3 × 1,5 mm². Spadek napięcia na krótkim odcinku 230V jest wtedy pomijalny.

Dobór zasilacza i wideodomofonu pod kabel od domofonu do furtki

Spadek napięcia na kablu oblicza się ze wzoru U = (ρ × L × 2 × I) / S, gdzie ρ dla miedzi wynosi 0,0175 Ω·mm²/m, L to długość kabla w jedną stronę, I to prąd pobierany przez cewkę, S to przekrój żyły w mm². Mnożenie przez dwa uwzględnia drogę powrotną prądu prąd płynie tam i z powrotem tym samym kablem.

Przykład 1: kabel 30 m, przekrój 1,0 mm², pobór 0,5 A. Spadek wynosi (0,0175 × 30 × 2 × 0,5) / 1,0 = 0,525 V. Na końcu kabla mamy 11,5 V, co wciąż mieści się w granicy tolerancji cewki.

Przykład 2: kabel 80 m, przekrój 1,5 mm², pobór 0,6 A. Spadek wynosi (0,0175 × 80 × 2 × 0,6) / 1,5 = 1,12 V. Zasilacz musi więc ustawić napięcie wyjściowe na poziomie 13,1 V, żeby na zaczepie pojawiło się równe 12 V. Większość tanich zasilaczy impulsowych ma stałe wyjście 12V, więc nie daje takiej możliwości potrzebna jest wersja z regulacją lub z napięcia 13,6 V (typowa dla systemów buforowych).

Zasilacz buforowy 12V DC o wydajności minimum 1,5 A to absolutne minimum dla elektrozaczepu. Wersje 2,5 A są bezpieczniejszym wyborem, bo pozwalają jednocześnie zasilać wideodomofon bez spadków napięcia w chwili otwarcia furtki. Zasilacz musi mieć filtr przeciwzakłóceniowy i zabezpieczenie zwarciowe tanie modele bez tych elementów potrafią zresetować wideodomofon przy każdym impulsie cewki.

Wideodomofon łączy się z elektrozaczepem przekaźnikiem wbudowanym w kasetę zewnętrzną. Kabel od domofonu do furtki w wersji audio to 4 żyły (mikrofon, głośnik, zasilanie, elektrozaczep), w wersji wideo analogowej to 6 żył plus ekran, a w systemie IP skrętka UTP/FTP kat. 5e lub wyższa. Typ YTKSY 4 × 0,5 mm² ekranowany sprawdza się w systemach analogowych do 30 metrów, YTKSY 6 × 0,5 mm² powyżej 30 metrów.

Checklista zakupowa przed montażem

• Kabel YTDY lub YKY 2 × 1,5 mm² w ilości równej (odległość w metrach) + 15% zapasu na pętle serwisowe i straty w rurze.
• Rura osłonowa DVK 40 mm lub peszel sztywny UV-odporny.
• Złączki Wago 221 lub złączki zaciskane, koszulki termokurczliwe z klejem.
• Zasilacz impulsowy 12V DC 2,5 A z regulacją napięcia lub buforowy.
• Przepusty gumowe do słupka furtki (średnica wewnętrzna 12 mm).
• Taśma ostrzegawcza do oznaczenia trasy w ziemi.

Przed wyjazdem do sklepu zmierz dokładnie trasę od rozdzielni do słupka furtki. Odległość w pionie, poziomie i przez ściany zsumuj i dodaj 15%. Pozostawiony zapas w rozdzielni to minimum 30 cm, przy słupku 15 cm pętli serwisowej. Warto też sprawdzić, czy zasilacz w domu jest w stanie obsłużyć dodatkowe 0,5 A, czy wymaga wymiany na model 3-4 A.

Źródła: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), katalogi producentów kabli (Bitner, Tele-Fonika), normy IEC 60228 (przekroje żył kabli), dokumentacja techniczna elektrozaczepów zgodna z EN 14846.
