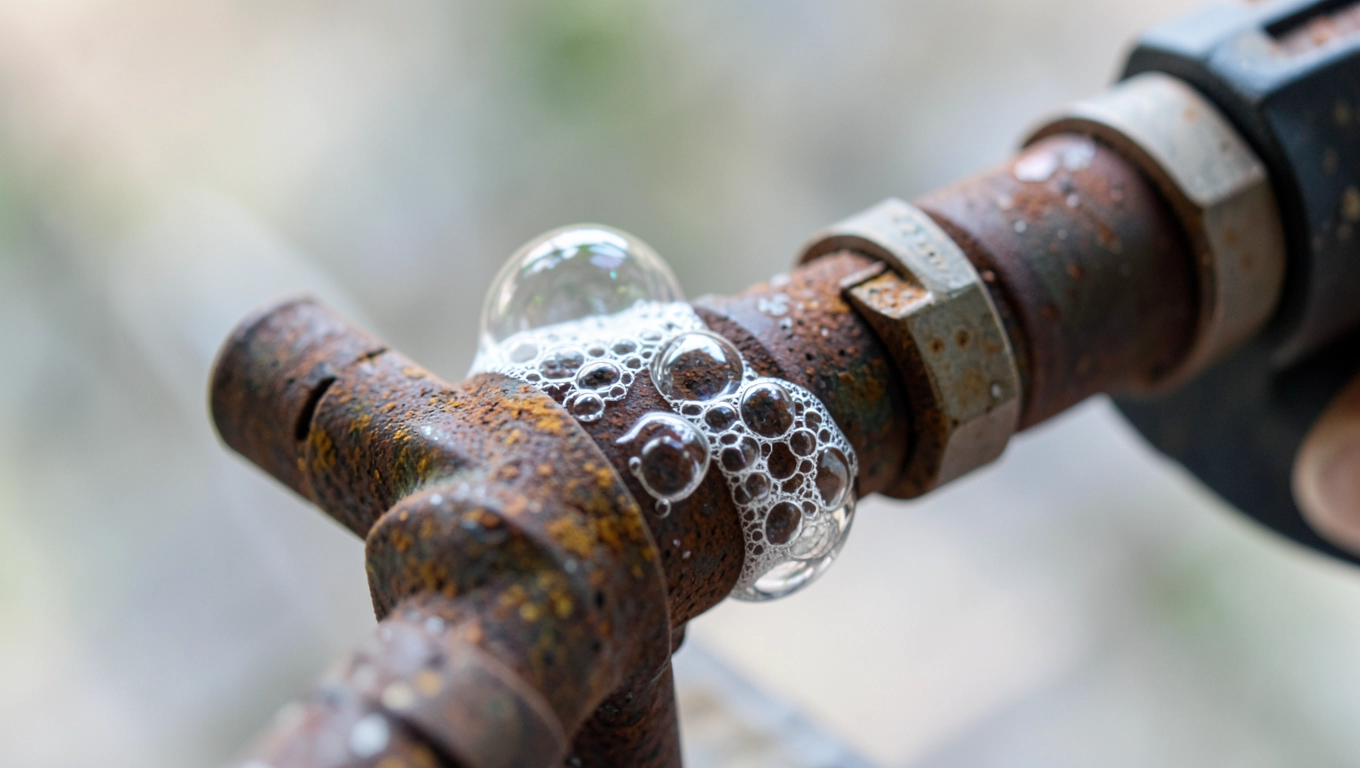

Jak znaleźć nieszczelność w instalacji CO bez kucia ścian
Spadające ciśnienie na manometrze i mokra plama przy kotle potrafią spędzić sen z powiek. Zanim jednak zaczniesz kuć podłogę albo zdzierać tynk, warto wiedzieć, że większość nieszczelności w instalacji centralnego ogrzewania da się zlokalizować metodami, które nie wymagają remontu. Różnica między godzinami szukania a skuteczną naprawą tkwi zwykle w kolejności działań: najpierw odsiewasz fałszywe alarmy, potem zawężasz obszar poszukiwań, na końcu sięgasz po specjalistyczny sprzęt.

- Spadek ciśnienia w CO jak zinterpretować objaw i co zrobić w 5 minut
- Próba ciśnieniowa instalacji CO krok po kroku
- Wyciek w ogrzewaniu podłogowym jak go namierzyć pod posadzką
- Metody lokalizacji wycieku CO termowizja, geofon, gaz znacznikowy
- Typowe miejsca wycieków i jak je rozpoznać
- Naprawa doraźna, osuszanie i kiedy nie naprawiać samodzielnie
- Profilaktyka kalendarz konserwacji instalacji CO
- Checklist „Mam wyciek w CO co teraz?"
Spadek ciśnienia w CO jak zinterpretować objaw i co zrobić w 5 minut
W układzie zamkniętym prawidłowe ciśnienie robocze mieści się zwykle w przedziale 1,0-1,5 bar przy zimnej instalacji. Wartość powyżej 2 bar przy zimnym grzejnym to już sygnał, że naczynie wzbiorcze albo zawór bezpieczeństwa pracują na granicy. Spadek o 0,2-0,3 bar w ciągu doby bez uzupełniania wody nie musi oznaczać awarii niewielka strata przez odpowietrzniki i armaturę jest fizjologiczna. Utrata powyżej 0,5 bar na 24 h wymaga już reakcji, bo takie tempo odpowiada aktywnemu wyciekowi.
Pierwszy krok to wykluczenie ciepłej wody użytkowej. Zakręć zawór na zasilaniu CWU przy kotle lub w rozdzielaczu i obserwuj manometr przez dwie godziny. Jeśli ciśnienie się ustabilizuje, problem leży po stronie bojlera lub wymiennika, nie w obiegu grzewczym. Gdy wskazówka nadal opada, winowajcą jest właściwa sieć centralnego ogrzewania.
| Objaw | Co oznacza | Pilność |
|---|---|---|
| Spadek 0,1-0,2 bar / dobę | Naturalna strata przez armaturę | Obserwacja |
| Spadek 0,3-0,5 bar / dobę | Możliwa mikro-nieszczelność | Kontrola w ciągu tygodnia |
| Spadek powyżej 0,5 bar / dobę | Aktywny wyciek | Działanie natychmiast |
| Ciśnienie rośnie powyżej 2,5 bar na zimno | Problem z naczyniem wzbiorczym | Wyłączenie kotła |
Drugi krok to test nitkowy, który izoluje piętra bez spuszczania wody. Zakręcaj kolejno zawory odcinające gałązek i po każdym odcięciu notuj ciśnienie po 15 minutach. Fragment, po którego zamknięciu wskazówka przestaje opadać, zawiera nieszczelność. W domach z rozdzielaczem podłogówki procedura wygląda podobnie zaciskasz pętlę po pętli.
Próba ciśnieniowa instalacji CO krok po kroku
Próba ciśnieniowa polega na wtłoczeniu do pustego obiegu sprężonego powietrza lub wody i obserwacji manometru przez ustalony czas. Wodna próba szczelności wykrywa nieszczelności tam, gdzie woda wydobywa się na zewnątrz. Powietrzna jest czulsza przy bardzo małych ubytkach, bo pęcherzyk powietrza szybciej przenika przez mikrootwór niż cząsteczki cieczy.
Przed testem napełnij układ wodą do ciśnienia roboczego i odpowietrz każdy grzejnik. Pompa elektryczna o wydajności 8-10 l/min pozwala w ciągu kwadransa osiągnąć 2,5-3,0 bar w typowym domu 150 m². Po osiągnięciu wartości docelowej odczytaj wskazanie, odczekaj 30 minut i powtórz pomiar. Norma PN-EN 14336 dopuszcza spadek nie większy niż 0,2 bar w tym czasie dla instalacji wodnej.
Próba powietrzna wymaga sprężarki i manometru klasy 1,0 lub lepszej. Wtłoczone powietrze pod ciśnieniem 2 bar zachowuje się inaczej niż woda rozszerza się przy nagrzewaniu, więc wynik odczytuj zawsze w temperaturze pokojowej. Szukasz miejsc, w których słychać syczenie lub pojawia się zapach wilgoci, gdy przykładasz dłoń do podejrzanej rury.
Schemat decyzyjny: spadek ciśnienia powyżej 0,5 bar / dobę → próba ciśnieniowa wodna → spadek powyżej normy → podział na sekcje → zawężenie do jednego obiegu → metody nieinwazyjne (termowizja, geofon) → metoda inwazyjna (gaz znacznikowy, endoskop).
Wyciek w ogrzewaniu podłogowym jak go namierzyć pod posadzką
Ogrzewanie podłogowe uwiera specyfikę: rura PEX-AL-PEX lub PEX ukryta jest w wylewce na głębokości 4-6 cm, często bez dostępu od dołu. Wyciek objawia się punktowym zawilgoceniem stropu niżej, wybrzuszeniem parkietu albo uporczywą plamą, która wraca po osuszeniu. W 90% przypadków przyczyną jest mechaniczne przebicie gwóźdź, wkręt samogwintujący przy montażu listwy progowej, albo przecięcie piłą podczas późniejszego remontu.
Pierwsza metoda to badanie termowizyjne przy pełnym obciążeniu pętli. Woda wypełniająca nieszczelność ma niższą temperaturę niż otoczenie, bo wycieka do gruntu lub warstwy izolacji. Na obrazie termowizyjnym zauważysz wtedy wyraźny „język" chłodu rozchodzący się od punktu uszkodzenia. Badanie wykonuje się po 24 h ciągłej pracy obiegu w temperaturze zasilania 35-40°C, bo przy niższej wartości kontrast termiczny bywa zbyt słaby.
Gdy termowizja nie daje jednoznacznej odpowiedzi, sięga się po gaz znacznikowy. Układ opróżnia się z wody, a do rur wtłacza się mieszaninę azotu i wodoru w stosunku 95:5. Cząsteczki wodoru są najmniejsze ze wszystkich gazów i przenikają nawet przez mikrootwory rzędu mikrometrów. Detektor wodorowy (czułość 1 ppm) wskazuje dokładne miejsce ucieczki na powierzchni posadzki z dokładnością do ± 2 cm.
Nie próbuj skuwać wylewki „na ślepo" w podejrzanym miejscu. W pętli podłogowej o średnicy 16 mm i rozstawie 15 cm łatwo trafić w sąsiednią rurę, podwajając skalę awarii. Każde kucie powinno być poprzedzone precyzyjną lokalizacją i oznaczeniem przebiegu wszystkich pętli w danym pomieszczeniu.
Metody lokalizacji wycieku CO termowizja, geofon, gaz znacznikowy
Termowizja wykorzystuje zjawisko konwekcji: ciepła woda niesie energię, a każda nieszczelność zaburza rozkład temperatury na powierzchni rury. Kamera o rozdzielczości termicznej poniżej 50 mK (NEtD) i matrycy 640 × 480 px pozwala zobaczyć różnicę 0,3°C na odległości 2 m. Metoda działa najlepiej w okresie grzewczym, gdy instalacja pracuje na pełnych parametrach, a temperatura otoczenia wynosi 18-22°C.
Geofon to mikrofon kontaktowy wrażliwy na ultradźwięki i wibracje. Szum wody wydobywającej się pod ciśnieniem z otworu generuje sygnał w paśmie 30-80 kHz, niesłyszalny dla ucha, ale rejestrowany przez geofon po odpowiedniej filtracji. Operator przesuwa sondę po posadzce w regularnej siatce co 20 cm i na podstawie mapy natężenia sygnału wyznacza epicentrum wycieku.
Endoskop wchodzi do gry, gdy trzeba zajrzeć w przestrzeń pod posadzką lub w pustkę ścianki. Sztywny boroskop o średnicy 8 mm z kamerą LED na końcu umożliwia inspekcję do 50 cm w głąb, giętki fiberoskop nawet 1,5 m. Obraz transmitowany na żywo pozwala zobaczyć korozję, pęknięcia i osad, które same w sobie nie są wyciekiem, ale wskazują miejsca o zwiększonym ryzyku.
| Metoda | Skuteczność | Koszt (PLN) | Inwazyjność | Kiedy stosować |
|---|---|---|---|---|
| Inspekcja wzrokowa | 20-30% | 0 | brak | zawsze na start |
| Próba ciśnieniowa | 70-80% | 150-400 | brak | potwierdzenie istnienia wycieku |
| Termowizja | 60-75% | 400-800 | brak | podłogówka, rury w ścianach |
| Geofon | 75-90% | 500-900 | brak | rury stalowe, miedziane pod posadzką |
| Gaz znacznikowy | 95-99% | 800-1200 | brak | trudne przypadki, podłogówka PEX |
| Endoskop | 80-90% | 300-600 | punktowe kucie | podejrzenie korozji w ściance |
Typowe miejsca wycieków i jak je rozpoznać
Kotłownia skupia najwięcej potencjalnych słabych punktów w jednym miejscu. Trójniki przy kotle, zawory odcinające, pompę obiegową i automatykę każdy z tych elementów pracuje w podwyższonej temperaturze i przy cyklach rozgrzewania, co sprzyja zmęczeniu materiału. Ślad wycieku często pojawia się na posadzce pod kotłem, choć samo źródło bywa 30-40 cm dalej, bo woda spływa po rurze.
Przejścia przez strop i ściany to kolejne ryzykowne strefy. Rura osadzona w tynku lub w otulinie betonowej podlega ruchom termicznym rozszerza się przy rozruchu, kurczy przy stygnięciu. Po kilku sezonach w miejscu przejścia może pojawić się mikroszczelina, niewidoczna gołym okiem, ale wystarczająca do ciągłego kapania. W domach z lat 90. częstym obrazem jest zaciekanie wokół metalowej tulei ochronnej, która korodowała od wewnątrz.
Połączenia grzejnikowe lokalizuje się szybko, bo to jedyne miejsce, gdzie woda wychodzi na powierzchnię bez izolacji. Zawory termostatyczne starego typu (bez uszczelki EPDM) potrafią kapać z gwintu przez cały sezon, choć instalacja wygląda na szczelną. Wystarczy podłożyć kartkę papieru pod zawór na noc wilgotna plamka wskaże źródło bez konieczności manometru.
Naprawa doraźna, osuszanie i kiedy nie naprawiać samodzielnie
Opaska naprawcza z gumy EPDM i obejmy ze stali nierdzewnej to rozwiązanie tymczasowe, które wytrzymuje kilka tygodni w instalacji wodnej. Mechanizm działania opiera się na równomiernym docisku gumy do rury na obwodzie 360°, co rozkłada ciśnienie i kompensuje niewielkie nierówności. Żywica epoksydowa dwuskładnikowa sprawdza się przy mikropęknięciach po utwardzeniu tworzy warstwę o wytrzymałości zbliżonej do metalu.
Wymiana odcinka rury wymaga odcięcia instalacji, spuszczenia wody i zastosowania złączek zaciskowych lub lutowania (w przypadku miedzi). Czas naprawy jednego odcinka 1 m to zwykle 2-3 godziny z osuszaniem. Po zakończeniu instalację napełnia się powoli, odpowietrza i wykonuje próbę ciśnieniową 30-minutową.
Osuszanie po zalaniu trwa od 5 dni do 3 tygodni w zależności od materiału posadzki i temperatury. Osuszacz kondensacyjny o wydajności 30 l/dobę obsługuje pomieszczenie do 50 m². Wentylator wymusza obieg powietrza i przyspiesza parowanie z warstw głębszych. Monitoring higrometrem pozwala ocenić, czy wilgotność spadła poniżej 0,5% wagowo dla jastrychu cementowego.
Nie naprawiaj samodzielnie wycieków ukrytych pod posadzką, w tynku lub w ścianie nośnej. Każde kucie w strefie pętli podłogowej bez wcześniejszej lokalizacji grozi uszkodzeniem sąsiednich obiegów i kosztami liczonymi w dziesiątkach tysięcy złotych. Podobnie wszelkie prace przy kotle i automatyce zostaw uprawnionemu instalatorowi.
Profilaktyka kalendarz konserwacji instalacji CO
Roczny przegląd instalacji najlepiej zaplanować na przełom września i października, przed pierwszym rozruchem. Kontrola obejmuje sprawdzenie ciśnienia, stanu zaworów odpowietrzających, szczelności połączeń gwintowych i działania naczynia wzbiorczego. Membranowe naczynie wzbiorcze traci z czasem ciśnienie azotu raz na 2 lata warto je uzupełnić do wartości wstępnej 0,5-0,8 bar.
Płukanie instalacji usuwa osad tlenkowy i kamień, który zwęża przekrój rur i tworzy ogniska korozji. Mechaniczne płukanie wodą pod ciśnieniem 4-5 bar z użyciem sprężonego powietrza wypłukuje złogi w tempie 1-2 m na sekundę. Instalacja 100 m² wymaga około 2 h pracy. Po płukaniu wodę wymienia się na świeżą, uzdatnioną inhibitorem korozji.
Jakość wody ma znaczenie, o którym rzadko się mówi. Twarda woda (powyżej 20°dH) przyspiesza wytrącanie kamienia, miękka (poniżej 4°dH) sprzyja korozji stali. Optimum dla instalacji stalowych mieści się w przedziale 8-12°dH. Stacja uzdatniania z filtrem multifunkcyjnym i wkładem polifosforanowym utrzymuje stabilny skład przez cały rok.
Checklist „Mam wyciek w CO co teraz?"
- Sprawdź ciśnienie na manometrze i zanotuj wartość.
- Wyklucz CWU zakręć zawór ciepłej wody przy kotle.
- Wykonaj test nitkowy zamykaj kolejne sekcje i obserwuj manometr.
- Zrób próbę ciśnieniową wodną do 2,5 bar, odczekaj 30 min.
- Sprawdź wzrokowo połączenia przy kotle, zawory grzejnikowe, przejścia przez strop.
- Przy podłogówce zamów badanie termowizyjne z pełnym obciążeniem.
- Gdy termowizja nie daje wyniku gaz znacznikowy H2/N2.
- Osusz zalaną strefę osuszaczem kondensacyjnym.
- Dokumentuj przebieg prac zdjęcia, odczyty, daty.
- Po naprawie kontrolna próba ciśnieniowa i tygodniowa obserwacja manometru.
Kiedy wzywać specjalistę? Spadek ciśnienia powyżej 0,5 bar na dobę, brak efektu po próbie sekcyjnej, podejrzenie wycieku pod posadzką lub w ścianie, każda awaria kotła lub naczynia wzbiorczego, zalewanie stropu niższej kondygnacji.
W sprawie diagnostyki i naprawy instalacji CO warto skontaktować się z lokalnym instalatorem posiadającym uprawnienia ITC oraz doświadczenie w lokalizacji wycieków. Certyfikowany audytor energetyczny i instalator z uprawnieniami SEP do 1 kV w zakresie pomiarów potrafi nie tylko wskazać źródło problemu, ale też ocenić stan całej sieci grzewczej.
Źródła i normy: PN-EN 14336 (instalacje grzewcze w budynkach montaż i odbiór), PN-EN 12828 (projektowanie instalacji centralnego ogrzewania), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dane techniczne zaworów bezpieczeństwa i naczyń wzbiorczych wg katalogów producentów armatury (Danfoss, Caleffi, Watts).
