Jak zamontować manetkę gazu w rowerze elektrycznym – prosty poradnik

Sprawdzenie kompatybilności manetki z kontrolerem

Zanim zamontujesz manetkę gazu w rowerze elektrycznym, musisz zrozumieć, że każdy element tego układu komunikuje się w określony sposób. Manetka wysyła sygnał do kontrolera, a kontroler interpretuje ten sygnał i przekazuje odpowiednie napięcie do silnika. Jeśli te dwa elementy mówią różnymi językami, żadne łutowanie czy precyzyjne połączenia nie pomogą.

• Sprawdzenie kompatybilności manetki z kontrolerem
• Niezbędne narzędzia i przygotowanie do montażu
• Bezpieczne podłączenie przewodów i lutowanie złączy
• Testowanie działania manetki po montażu
• Pytania i odpowiedzi dotyczące montażu manetki gazu w rowerze elektrycznym

Najpierw sprawdź napięcie swojego systemu. Standardowe rowery elektryczne pracują na 36V lub 48V, ale spotyka się również instalacje 24V w mniejszych pojazdach. Kontroler musi być dostosowany do tego samego napięcia co akumulator, a manetka musi być zdolna obsłużyć prąd płynący przez obwód bez przegrzewania się.

Kolejnym krokiem jest identyfikacja typu sygnału, jaki generuje manetka. Starsze systemy wykorzystują sygnał analogowy 0-5V, gdzie zmiana napięcia odpowiada pozycji manetki. Nowsze kontrolery często oczekują sygnału PWM lub odczytu z czujnika Halla. Różnica polega na tym, że czujnik Halla wymaga zasilania 5V i generuje sygnał cyfrowy, podczas gdy tradycyjna manetka rezystancyjna działa jak dzielnik napięcia.

Sprawdź gniazdo na kontrolerze oznaczone jako TH lub PAS. Producent zawsze podaje pinout w dokumentacji technicznej. Typowe oznaczenia to GND (masa), VCC (zasilanie 5V) i OUT (sygnał wyjściowy). Pomylenie tych pinów podczas podłączania może skutkować brakiem reakcji silnika lub nawet uszkodzeniem elektroniki.

Warto przeczytać także o Jak zamontować wyrwane gniazdko elektryczne

Jeśli kupujesz manetkę jako zamiennik, upewnij się, że złącze jest kompatybilne z gniazdem w twoim kontrolerze. Najpopularniejsze standardy to JST, Molex lub złącza typu RM/MJ stosowane w pojazdach elektrycznych. Gdy złącza nie pasują, pozostaje przelutowanie, co omówimy w dalszej części artykułu.

Niezbędne narzędzia i przygotowanie do montażu

Profesjonalny montaż manetki gazu wymaga odpowiedniego zestawu narzędzi. Zanim cokolwiek odkręcisz, przygotuj stanowisko pracy z dobrym oświetleniem i stabilnym podparciem dla roweru. Potrzebujesz kluczy imbusowych w rozmiarach 4mm i 5mm do plastikowych osłon i uchwytów manetki.

Śrubokręty krzyżakowe i płaskie przydadzą się do drobnych zacisków i wsporników. Kluczowe znaczenie ma jednak narzędzie do łączenia przewodów. Możesz użyć zaciskarki do konektorów izolowanych lub tradycyjnej lutownicy transformatorowej z cyną o średnicy 0,8-1mm. Lutowanie zapewnia najtrwalsze połączenie, eliminując ryzyko przerwania obwodu podczas wibracji.

Polecamy Jak zamontować grzejnik łazienkowy elektryczny

Nie zapomnij o multimetrze. Ten przyrząd pozwoli ci zweryfikować ciągłość obwodu przed podłączeniem manetki do kontrolera oraz zmierzyć napięcie na poszczególnych pinach. Kosztentry multimetru cyfrowego z funkcją pomiaru napięcia stałego i rezystancji to wydatek rzędu 80-150 PLN, ale oszczędza mnóstwo nerwów przy diagnostyce problemów.

Przygotuj również izolacyjne materiały: taśmę termokurczliwą o średnicy 3-10mm, opaski kablowe z tworzywa oraz koszulki termokurczliwe z klejem, które zapewniają wodoszczelność połączenia. Warto mieć pod ręką alkohol izopropylowy do odtłuszczenia powierzchni przed lutowaniem.

Przed przystąpieniem do jakiejkolwiek pracy odłącz akumulator od systemu. Nawet wyłączony kontroler może przechowywać ładunki w kondensatorach. Sprawdź multimetrem, czy żadne przewody nie są pod napięciem, dotykając sondami pinu masy i pinu zasilania. Dopiero gdy miernik pokaże 0V, możesz bezpiecznie operować przy okablowaniu.

Polecamy Jak zamontować gniazdko elektryczne

Bezpieczne podłączenie przewodów i lutowanie złączy

Demontaż osłony kierownicy zaczyna się od odkręcenia śrub mocujących w okolicy główki ramy. Delikatnie podważ osłonę plastikiem, unikając nadmiernego nacisku, który mógłby pęknąć zatrzaski. Po zdjęciu osłony zobaczysz plątaninę przewodów prowadzących do wyświetlacza, kontrolera i czujnika prędkości.

Zlokalizuj gniazdo oznaczone jako TH lub PAS na płytce kontrolera. Standardowy układ trzech pinów to masa po lewej, zasilanie 5V pośrodku i sygnał wyjściowy po prawej stronie. Jeśli instrukcja producenta podaje inny układ, zawsze stosuj się do niej, bo różni producenci stosują różne oznaczenia kolorów przewodów.

Przygotuj przewody manetki do lutowania. Zdejmij około 5mm izolacji z końcówek i żyły, aby nierozsypywały się podczas nakładania cyny. Rozgrzej żarnik lutownicy do temperatury około 350°C dla cyny z rdzeniem kalafoniowym. Przyłóż cynę do styku przewodu z pinem i poczekaj, aż oba elementy nagrzeją się wystarczająco do stopienia cyny.

Nakładaj cynę krótkimi partiami, aż połączenie będzie solidne i błyszczące. Unikaj nadmiernego nagrzewania pinu, ponieważ wysoka temperatura może uszkodzić wewnętrzne elementy kontrolera. Po zlutowaniu wszystkich trzech przewodów załóż koszulkę termokurczliwą na każde połączenie i zgrzej ją opalarką lub cynowym żarnikiem.

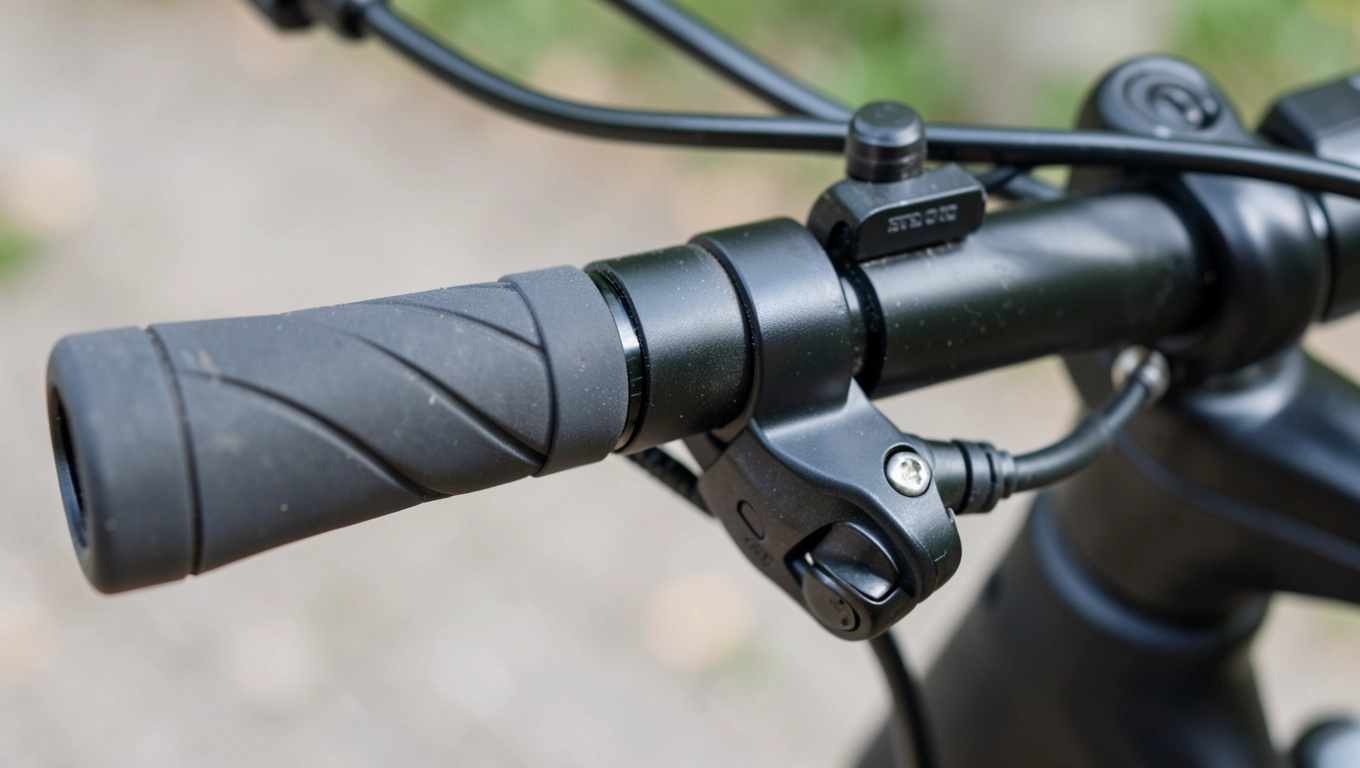

Montaż manetki na kierownicy wymaga precyzyjnego ustawienia. Wsuń manetkę na powierzchnię chwytową kierownicy, upewniając się, że osłona linek nie będzie kolidować z ruchem manetki. Dokręć śruby mocujące momentem 2-3 Nm zgodnie z instrukcją producenta. Zbyt słabe dokręcenie spowoduje obracanie się manetki podczas jazdy, zbyt mocne może pęknąć plastikową obudową.

Przeprowadź przewody wzdłuż kierownicy ku dołowi, unikając ostrych zagięć i naprężeń. Przewody nie mogą dotykać ruchomych elementów ani ocierać o krawędzie ramy podczas skręcania. Zabezpiecz całość opaskami kablowymi w odstępach co 15-20 cm, pozostawiając niewielki luz na kompensację wibracji.

Testowanie działania manetki po montażu

Po zakończeniu montażu i podłączeniu akumulatora nadszedł czas na weryfikację poprawności instalacji. Nigdy nie przeprowadzaj pierwszych testów podczas jazdy. Unieś tylne koło tak, aby rower stał stabilnie na podpórce serwisowej, a opona swobodnie się obracała.

Włącz system i obserwuj wyświetlacz. Kontroler powinien zasygnalizować gotowość do pracy zazwyczaj poprzez zmianę trybu lub pojawienie się ikony napięcia akumulatora. Delikatnie obróć manetkę gazu i nasłuchuj, czy silnik reaguje. Prawidłowo zamontowana manetka zapewnia płynne, proporcjonalne przyspieszanie bez szarpania czy opóźnień.

Przetestuj pełen zakres ruchu manetki. W najniższej pozycji silnik powinien pozostać wyłączony, a dopiero po przekroczeniu progu około 20% skoku manetki powinno nastąpić załączenie. Ten próg jest ustawiany fabrycznie i zapobiega przypadkowemu uruchomieniu podczas transportu roweru.

Sprawdź reakcję przy pełnym skoku manetki. Kontroler powinien wysterować maksymalną prędkość zgodną z ustawieniami ogranicznika prędkości. Jeśli silnik nie reaguje, sprawdź kolejno: czy przewody nie zostały przepięte podczas lutowania, czy złącze jest prawidłowo wpięte, czy manetka generuje sygnał.

Multimetrem zmierz napięcie na wyjściu manetki podczas jej obracania. Przy zamkniętej przepustnicy powinno być bliskie 0V, a przy pełnym otwarciu zbliżać się do 5V. Jeśli pomiary odbiegają od normy, problem leży w manetce lub okablowaniu. Gdy napięcie jest prawidłowe, winowajcą jest kontroler.

Po udanym teście na stojaku możesz bezpiecznie wykonać krótką przejażdżkę testową na terenie zamkniętym. Podczas jazdy zwróć uwagę na wszelkie nieprawidłowości: luzy w mocowaniu manetki, nietypowe dźwięki z kontrolera czy nagłe zaniki przyspieszenia. Regularna konserwacja obejmuje okresowe sprawdzanie dokręcenia śrub i stanu izolacji przewodów, szczególnie po intensywnym użytkowaniu w trudnych warunkach atmosferycznych.
