Manetka w rowerze elektrycznym nie działa? Sprawdź ją sam w 15 minut

Manetka w rowerze elektrycznym potrafi popsuć najlepiej zaplanowaną wycieczkę: kręcisz kciukiem, a silnik milczy albo rusza z opóźnieniem. Zanim zaczniesz wymieniać drogie podzespoły, warto poświęcić pół godziny na rzetelną diagnostykę, bo w większości przypadków winny okazuje się czujnik Halla, poluzowany przewód albo sam sterownik. Poniżej znajdziesz pełną ścieżkę serwisową, która prowadzi od pierwszego objawu aż po konkretną naprawę, łącznie z tabelami napięć i ostrzeżeniami, o jakich rzadko piszą na forach.

• Objawy, które mówią: czas zajrzeć do manetki
• Napięcia referencyjne i co oznacza odchył na mierniku
• Czujnik Halla pod lupą: lokalizacja, test, regulacja
• Najczęstsze usterki manetki po konwersji na e-bike
• Jak sprawdzić manetkę w rowerze elektrycznym krok po kroku
• Bezpieczeństwo: czego nie wolno robić przy 42 V
• Sekcja dodatkowa: oświetlenie roweru z akumulatora
• Glosariusz pojęć, które przydadzą się przy diagnostyce
• Checklista końcowa: naprawa zakończona sukcesem, gdy

Objawy, które mówią: czas zajrzeć do manetki

Brak reakcji na gaz przy sprawnym wyświetlaczu to najczęstszy sygnał, że winowajcą jest właśnie manetka. Silnik nie rusza, choć bateria pokazuje pełne naładowanie, kontroler świeci, a dioda wspomagania miga jak zwykle. Innym razem rower jedzie, ale zrywa nierówno, szarpie przy niskim naciśnięciu albo reaguje dopiero po mocnym przekręceniu kciuka.

Tryb prowadzenia z prędkością 6 km/h, uruchamiany zwykle długim wciśnięciem przycisku minus, bywa całkowicie martwy, mimo że reszta menu działa. To podpowiedź, że sterownik nie otrzymuje poprawnego sygnału z manetki, bo ten tryb opiera się na tej samej linii sygnałowej co gaz.

Pomiar napięcia na przewodzie sygnałowym daje pierwszą twardą odpowiedź. Jeśli miernik wskazuje 0 V względem masy, zasilanie do czujnika nie dociera i problem leży w okablowaniu albo stabilizatorze w sterowniku. Gdy napięcie oscyluje wokół 1,8-2,3 V i nie rośnie płynnie przy naciskaniu kciukiem, czujnik Halla pracuje, ale jego położenie względem magnesu jest niedokładne.

Zanim zaczniesz grzebać w przewodach, odłącz akumulator i poczekaj minutę, aż kondensatory w sterowniku się rozładują. Mokrymi palcami nie mierz napięcia, a miernik ustaw na zakres DC do 20 V. Przygotuj też kawałek cienkiego przewodu i opornik 1 kΩ, który posłuży do testu sterownika bez manetki.

Napięcia referencyjne i co oznacza odchył na mierniku

Manetka rower elektryczny nie działa zwykle z powodu banalnego odchylenia napięcia sygnałowego od wartości referencyjnej. Sterownik oczekuje liniowego sygnału od około 0,5 V w spoczynku do 3,5-4,0 V przy pełnym wychyleniu kciuka. Każdy miliwolt poza tym oknem traktuje jako usterkę i odcina dopływ prądu do silnika.

Trzy przewody wychodzące z manetki mają ściśle określone role: czerwony dostarcza +5 V z wbudowanego stabilizatora sterownika, czarny pełni funkcję masy, a niebieski lub biały niesie sygnał proporcjonalny do kąta obrotu kciuka. Pomiar wykonujesz względem czarnego, dotykając sondą dodatnią odpowiedniego pinu we wtyczce od strony sterownika.

Test sterownika bez manetki wykonuje się przez krótkie zwarcie pinu zasilania +5 V z pinem sygnałowym we wtyczce wyświetlacza, najlepiej przez opornik 1 kΩ, który ogranicza prąd. Silnik powinien ruszyć z pełną mocą, co potwierdza, że sam sterownik reaguje na sygnał i usterka leży wyżej, czyli w manetce lub jej okablowaniu.

Warto też sprawdzić napięcie na złączu wyświetlacza, bo niektóre modele KT-LCD3 i KT-LCD4 generują dodatkowe 5 V dla swoich czujników. Gdy wyświetlacz jest wyłączony lub uszkodzony, manetka również traci zasilanie i cały układ wydaje się martwy, choć winowajcą jest tylko jeden przewód.

Czujnik Halla pod lupą: lokalizacja, test, regulacja

Czujnik Halla w manetce to miniaturowy układ scalony w obudowie TO-92, reagujący na zmianę pola magnetycznego. W obrotowej rękojeści osadzony jest niewielki magnes pierścieniowy, a sensor zamontowany na nieruchomym korpusie wykrywa jego położenie kątowe. Całość działa na zasadzie efektu Halla: napięcie na wyjściu zmienia się liniowo wraz z kątem obrotu magnesu.

Dostęp do czujnika uzyskujesz po odkręceniu dwóch śrubek mocujących manetkę do kierownicy i delikatnym rozdzieleniu obudowy. Wewnątrz zobaczysz małą płytkę z trzema przylutowanymi przewodami i sensor umieszczony w szczelinie lub przy krawędzi. Odklejony sensor od płytki albo przesunięty o więcej niż 1 mm względem magnesu powoduje właśnie objawy szarpania i niestabilnych napięć.

Regulacja polega na delikatnym dogięciu uchwytu czujnika lub podłożeniu cienkiej podkładki z tworzywa, tak aby odległość sensora od powierzchni magnesu wynosiła około 1,5-2,0 mm. Po każdej zmianie położenia zmierz napięcie sygnałowe w spoczynku i przy pełnym naciśnięciu, dążąc do wartości 0,6 V i 3,8 V. Jeśli zakres nie daje się uzyskać, sam czujnik jest uszkodzony i wymaga wymiany na kompatybilny model unipolarny.

Test czujnika PAS wymaga zdjęcia pokrywy korby i odnalezienia okrągłego dysku z magnesami na osi suportu. Czujnik zamontowany jest na ramieniu w odległości 2-4 mm od zębatek magnetycznych. Miernik ustawiony na tryb pomiaru napięcia pokaże impulsy 0-4 V przy każdym obrocie korby w przód; brak impulsów oznacza uszkodzony sensor albo przerwany przewód sygnałowy biegnący do sterownika.

Najczęstsze usterki manetki po konwersji na e-bike

Konwersja zwykłego roweru na elektryczny wiąże się z łączeniem podzespołów różnych producentów, co generuje specyficzne usterki. Pierwsza z nich to źle ustawiony czujnik Halla, wynikający z niedokładnego montażu w ciasnej obudowie manetki. Regulacja zajmuje pięć minut i nie wymaga lutowania, a przywraca pełną funkcjonalność.

Spalony stabilizator 78L05 w sterowniku objawia się brakiem napięcia +5 V na wszystkich peryferiach: manetce, wyświetlaczu, czujniku PAS. Sterownik dostaje zasilanie z akumulatora 36 V lub 48 V i sam obniża napięcie dla elektroniki; ten mały układ scalony w obudowie TO-92 potrafi się przepalić przy zwarciu na linii sygnałowej, na przykład gdy ktoś przypadkiem podłączył lampkę pod napięcie 5 V.

Uszkodzony przewód sygnałowy, zwłaszcza w miejscu przegięcia przy kierownicy, daje objawy zbliżone do awarii czujnika, ale napięcie skacze chaotycznie przy ruszaniu kierownicą. Naprawa polega na wymianie odcinka przewodu lub zastosowaniu mikrokonektora z pozłacanymi pinami, które lepiej znoszą wibracje niż tanie złączki.

Niekompatybilny wyświetlacz z czujnikiem PAS zdarza się przy zakupie tanich zamienników KT-LCD3, które nie obsługują starszych czujników PAS. Wymiana samego wyświetlacza na nowszy KT-LCD4 albo KT-LCD8H rozwiązuje problem bez ingerencji w okablowanie silnika.

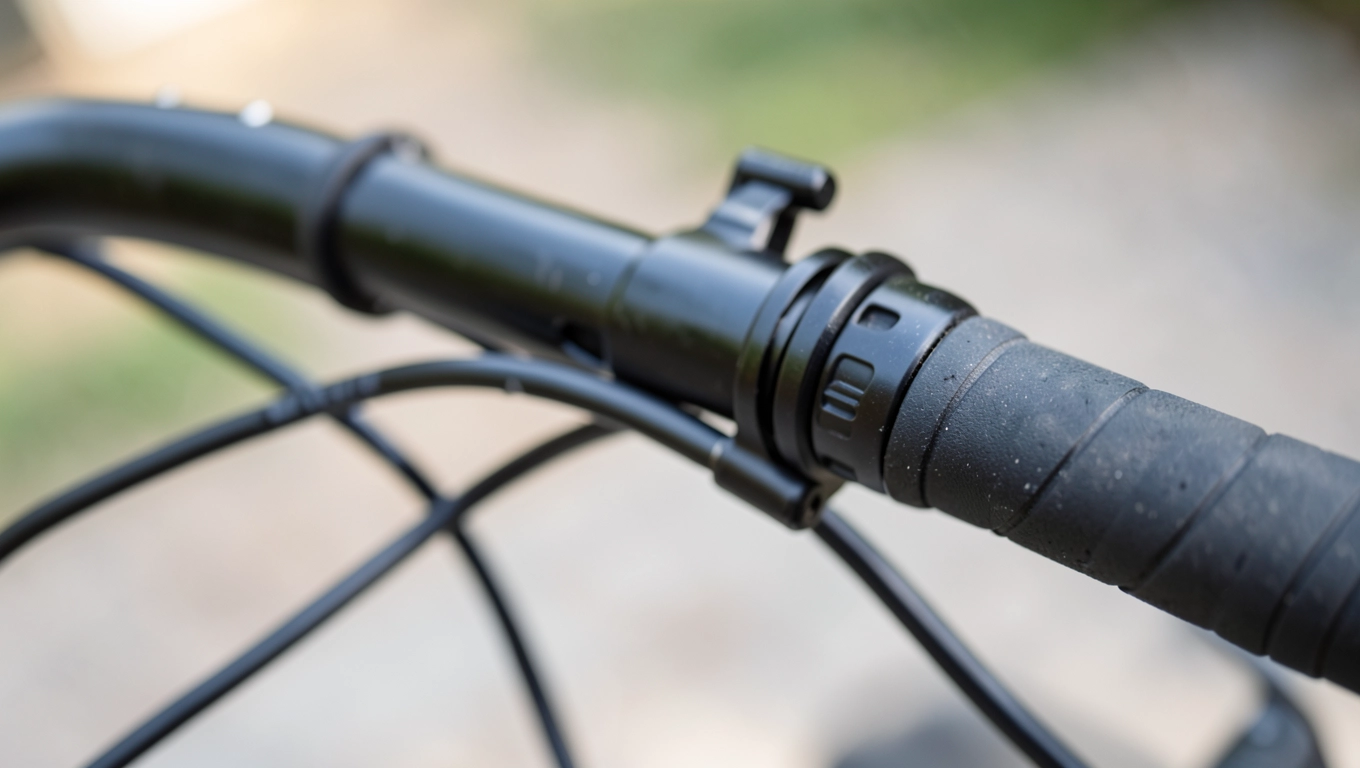

Jak sprawdzić manetkę w rowerze elektrycznym krok po kroku

Diagnostykę zacznij od odłączenia sterownika i sprawdzenia napięcia sygnałowego między przewodem czerwonym a czarnym. Gdy napięcie referencyjne wynosi około 4,5 V, ale sygnał nie rośnie przy naciskaniu kciukiem, problem tkwi w samej manetce. Następny krok to test na stojaku: delikatne naciskanie manetki i obserwacja płynności reakcji silnika pozwalają ocenić, czy sygnał dociera do sterownika w sposób ciągły.

Końcowym etapem diagnostyki jest jazda próbna na najniższym poziomie wspomagania, która potwierdza poprawność działania całego układu napędowego w warunkach rzeczywistych. Pamiętaj o mierzeniu napięcia wyłącznie przy wyłączonym sterowniku lub zasilaniu z ładowarki, nigdy z akumulatora 42 V pod obciążeniem. Zwarcie na linii sygnałowej przy włączonym akumulatorze grozi pożarem, bo prąd zwarcia przekracza 20 A.

Checklista: zanim zaczniesz grzebać w manetce

• Akumulator odłączony i odstawiony na bok
• Miernik ustawiony na DC 20 V, sondy sprawdzone na znanym źródle
• Opornik 1 kΩ przygotowany do testu sterownika bez manetki
• Schemat pinów sterownika wydrukowany lub zapisany na telefonie
• Śrubokręt krzyżakowy i imbusowy dopasowany do obudowy manetki
• Kawałek cienkiego przewodu do mostkowania testowego
• Ręce suche, stanowisko czyste, bez metalowych przedmiotów na blacie
• Latarka czołowa, bo szczeliny w manetce bywają zaskakująco głębokie

Bezpieczeństwo: czego nie wolno robić przy 42 V

Akumulator 36 V lub 48 V roweru elektrycznego to nie zabawka. Napięcie stałe powyżej 60 V uznawane jest za niebezpieczne dla życia, ale już 36 V potrafi stopić narzędzie i wywołać łuk elektryczny przy zwarciu. Akumulatory litowo-jonowe mają wysoką gęstość energii, więc zwarcie kończy się nie tylko pożarem instalacji, ale też pożarem samego pakietu, który trudno ugasić.

Pomiary wykonuj na wyłączonym sterowniku lub z ładowarki w trybie podtrzymania, nie z akumulatora pod obciążeniem. Ładowarka ogranicza prąd do około 2 A, więc nawet przypadkowe zwarcie nie pociągnie za sobą kaskadowych uszkodzeń. Akumulator podpięty do roweru daje pełne 20-30 A, zdolne stopić przewód w ułamku sekundy.

Sekcja dodatkowa: oświetlenie roweru z akumulatora

Wielu rowerzystów chce zasilać lampki przednie i tylne bezpośrednio z akumulatora e-bike, co jest rozsądne i wygodne. Kluczowy element to przetwornica step-down (obniżająca napięcie) z wejściem do 40 V, wyjściem 12 V i prądzie co najmniej 1 A. Taki moduł kosztuje kilkanaście złotych i mieści się w schowku pod siodełkiem.

Gdy nie masz przetwornicy, pozostaje obniżenie napięcia akumulatora diodami prostowniczymi w szeregu. Każda dioda 1N5408 obniża napięcie o około 0,7 V, więc dla akumulatora 36 V potrzebujesz 24 diod, aby uzyskać 12 V na wyjściu. Dla 48 V dolicz kolejne 8 diod. Diody muszą być przylutowane na radiatorze lub rozłożone w przestrzeni, bo każda wydziela ciepło proporcjonalnie do płynącego prądu.

Glosariusz pojęć, które przydadzą się przy diagnostyce

Czujnik Halla to element półprzewodnikowy reagujący na pole magnetyczne. W manetce rowerowej pracuje w trybie liniowym, czyli napięcie wyjściowe zmienia się proporcjonalnie do kąta obrotu magnesu. W silniku te same czujniki pracują w trybie przełączającym, dając sygnał prostokątny 0-5 V informujący sterownik o położeniu wirnika.

Stabilizator 78L05 to liniowy regulator napięcia w obudowie TO-92, obniżający napięcie akumulatora (36 V lub 48 V) do stabilnych 5 V dla elektroniki sterownika, manetki, wyświetlacza i czujników. Jego uszkodzenie pozbawia zasilania wszystkie te elementy naraz.

Step-down oznacza przetwornicę obniżającą napięcie stałe na niższe napięcie stałe, w odróżnieniu od step-up, która robi odwrotnie. W kontekście zasilania lampek z akumulatora rowerowego zawsze potrzebujesz step-down.

Unipolarny Hall reaguje na biegun magnetyczny tylko jednego znaku, ignorując drugi. W manetkach rowerowych stosuje się właśnie taki wariant, bo magnes pierścieniowy ma wyraźnie oznaczone bieguny, a czujnik ma wykrywać kąt obrotu, nie jego kierunek.

TX/RX to oznaczenia linii transmisyjnych między wyświetlaczem a sterownikiem. TX nadaje, RX odbiera, a krzyżowanie tych linii w złączu pozwala dwóm urządzeniom komunikować się przez ten sam protokół UART.

Checklista końcowa: naprawa zakończona sukcesem, gdy

• Napięcie sygnałowe manetki rośnie płynnie od 0,6 V do 3,8 V przy pełnym naciśnięciu
• Zasilanie +5 V utrzymuje stałe 4,9-5,1 V niezależnie od położenia kierownicy
• Silnik rusza natychmiast po naciśnięciu manetki, bez opóźnienia i szarpania
• Tryb prowadzenia 6 km/h działa przy długim wciśnięciu przycisku minus
• Czujnik PAS generuje impulsy przy obrocie korby w przód
• Jazda próbna na niskim wspomaganiu nie wywołuje żadnych szarpnięć ani przerw w napędzie
• Lampki zasilane z osobnego obwodu nie powodują zakłóceń w działaniu sterownika
• Wszystkie wtyczki zabezpieczone koszulkami termokurczliwymi i ułożone bez naprężeń

Diagnostyka manetki w rowerze elektrycznym rzadko wymaga wymiany drogich podzespołów. W 80% przypadków wystarczy regulacja czujnika Halla, naprawa przewodu albo wymiana stabilizatora 78L05 za kilkanaście złotych. Warto poświęcić czas na pomiary zanim sięgniesz po nowy sterownik, bo oszczędność sięga kilkuset złotych, a satysfakcja z samodzielnej naprawy zostaje na dłużej.

Źródła i materiały

Dane techniczne napięć referencyjnych opracowane na podstawie dokumentacji sterowników KT serii Sinus 36/48 oraz not katalogowych czujników Halla SS49E. Normy bezpieczeństwa pracy przy akumulatorach litowo-jonowych zgodne z PN-EN 62619 dla baterii trakcyjnych. Parametry diod prostowniczych 1N5408 zgodne z kartą katalogową producenta. Adresy stron z dokumentacją: forum.rowery-elektryczne.pl oraz ebike-board.com (pełne adresy w historii przeglądarki).
